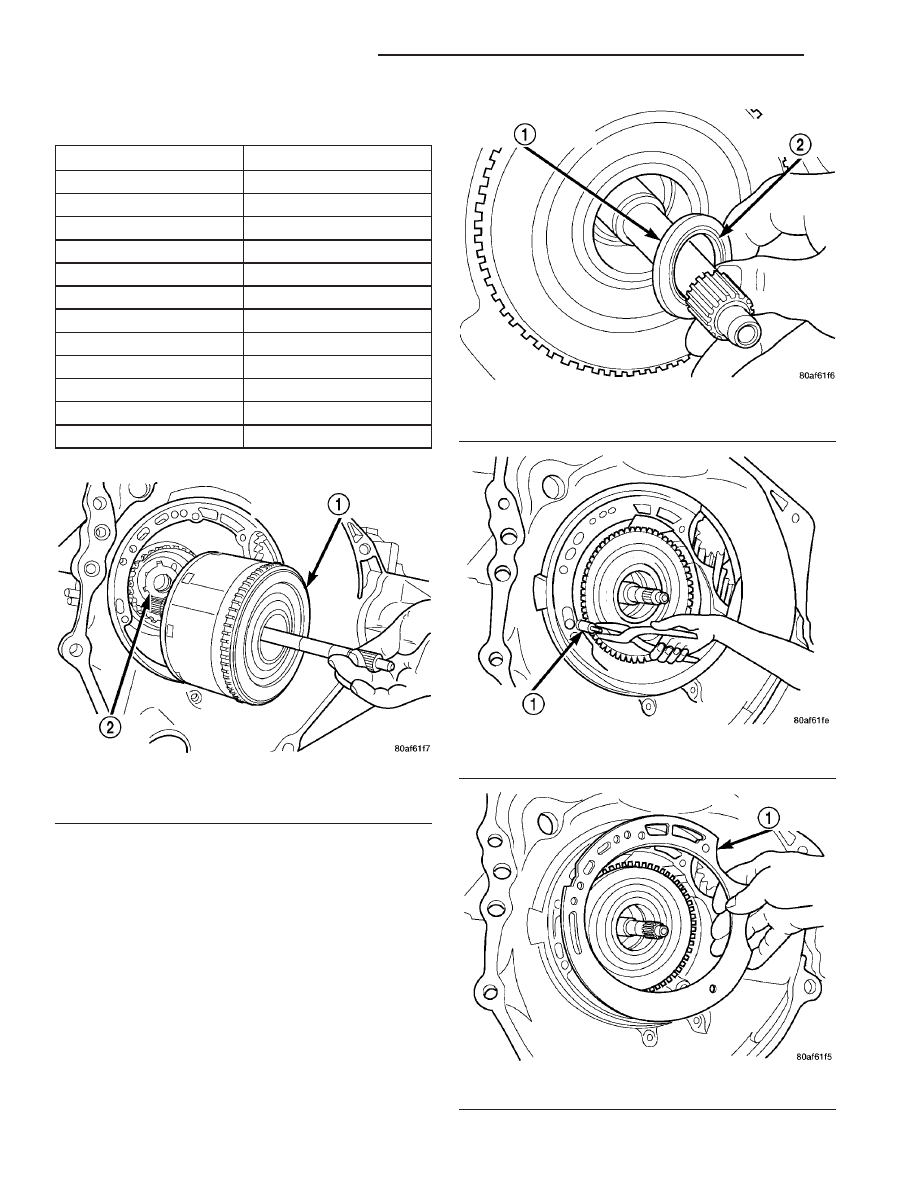

NO. 4 THRUST PLATE CHART

PART NUMBER

THICKNESS

4431665AB

1.60mm (0.063 in.)

3836237AB

1.73mm (0.068 in.)

4431666AB

1.80mm (0.071 in.)

3836238AB

1.96mm (0.077 in.)

4431667AB

2.03mm (0.080 in.)

3836239AB

2.16mm (0.085 in.)

4431668AB

2.24mm (0.088 in.)

3836240AB

2.39mm (0.094 in.)

4431669AB

2.46mm (0.097 in.)

3836241AB

2.62mm (0.103 in.)

4446670AB

2.67mm (0.105 in.)

4446671AB

2.90mm (0.114 in.)

(53) Install input clutch assembly (Fig. 145).

(54) Install #1 caged needle bearing (Fig. 146).

CAUTION:

The

cooler

bypass

valve

must

be

replaced if transaxle failure has occurred. Do not
attempt to reuse or clean old valve.

(55) Install cooler bypass valve with o-ring end

towards rear of case (Fig. 147).

(56) Install oil pump gasket (Fig. 148).

Fig. 145 Install Input Clutch Assembly

1 - INPUT CLUTCH ASSEMBLY
2 - #4 THRUST WASHER

Fig. 146 Install Caged Needle Bearing

1 - #1 CAGED NEEDLE BEARING
2 - NOTE: TANGED SIDE OUT

Fig. 147 Install Cooler Bypass Valve

1 - COOLER BYPASS VALVE

Fig. 148 Install Oil Pump Gasket

1 - PUMP GASKET

21 - 162

41TE AUTOMATIC TRANSAXLE

RS

41TE AUTOMATIC TRANSAXLE (Continued)

(57) Install oil pump assembly (Fig. 149).

(58) Install oil pump-to-case bolts and torque to 27

N·m (20 ft. lbs.) (Fig. 150).

(59) Install low/reverse accumulator (Fig. 151).

(60) Install low/reverse accumulator plug (Fig.

152).

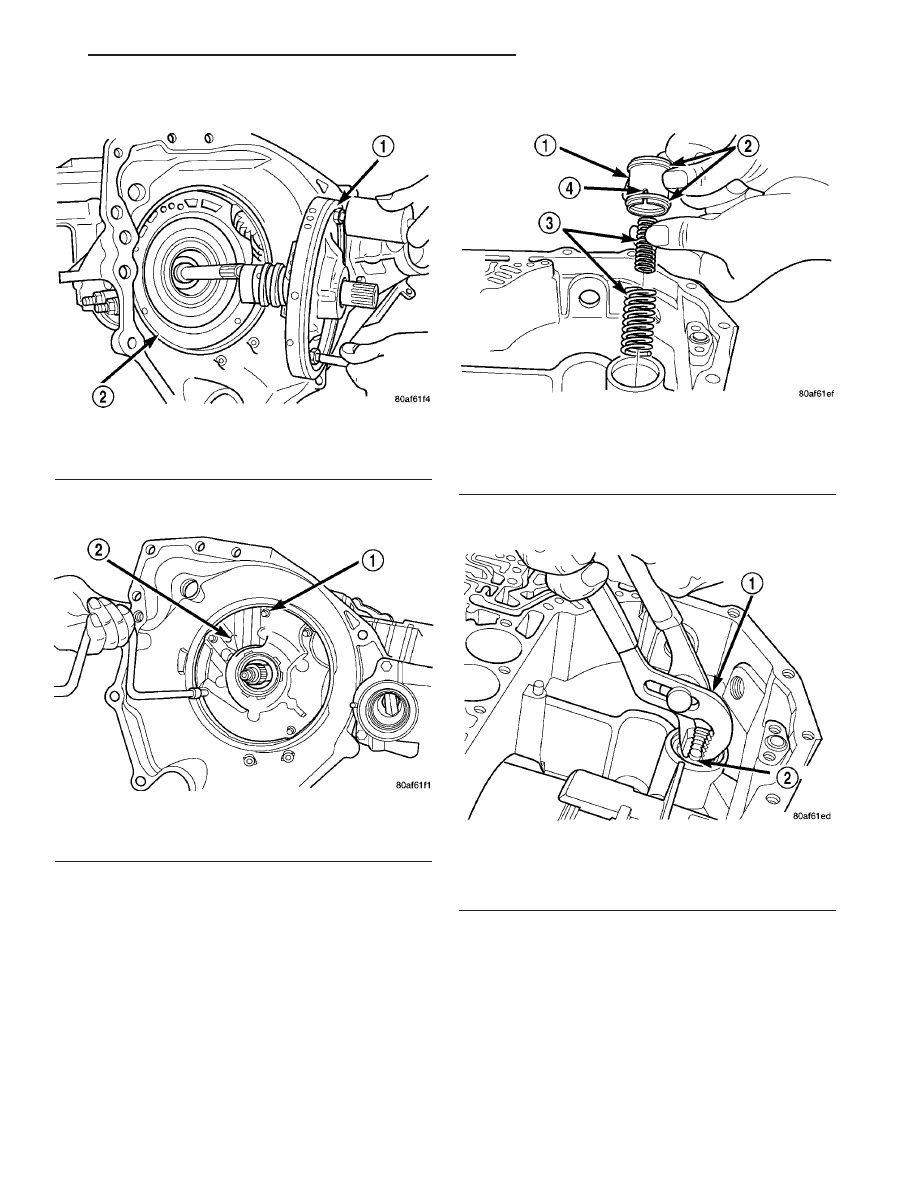

Fig. 149 Install Oil Pump

1 - OIL PUMP
2 - GASKET

Fig. 150 Install Pump-to-Case Bolts

1 - PUMP ATTACHING BOLTS
2 - PUMP HOUSING

Fig. 151 Install Low/Reverse Accumulator

1 - ACCUMULATOR PISTON
2 - SEAL RINGS
3 - RETURN SPRINGS
4 - (NOTE NOTCH)

Fig. 152 Install Low/Reverse Accumulator Plug

(Cover)

1 - ADJUSTABLE PLIERS
2 - PLUG

RS

41TE AUTOMATIC TRANSAXLE

21 - 163

41TE AUTOMATIC TRANSAXLE (Continued)

(61) Install low/reverse accumulator snap ring

(Fig. 153).

NOTE: Depending on engine application, some
accumulators will have two springs, and others will
have one spring. The springs are color-coded for
application and year.

(62) Install underdrive and overdrive accumulators

(Fig. 154) (Fig. 155) (Fig. 156).

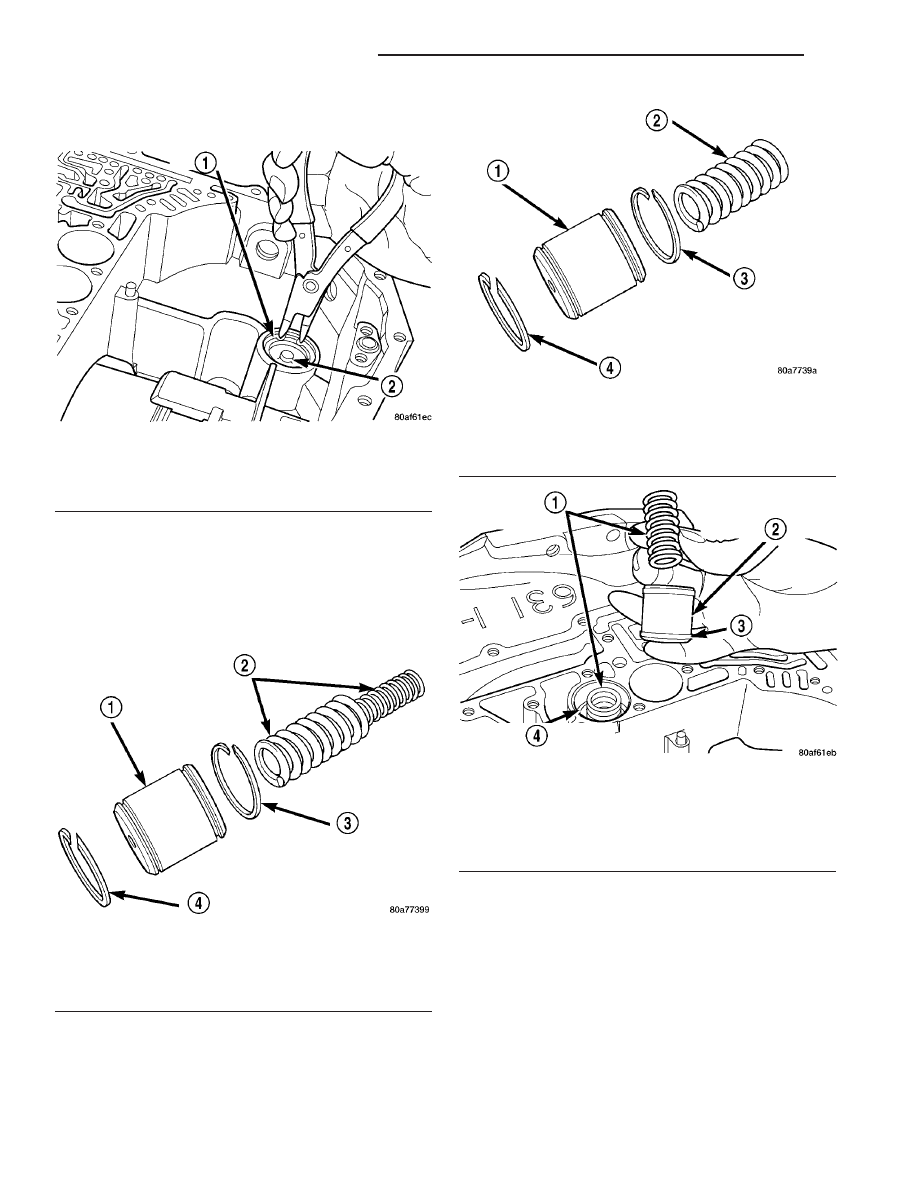

Fig. 153 Install Low/Reverse Accumulator Snap

Ring

1 - SNAP RING
2 - PLUG

Fig. 154 Accumulator (Underdrive)

1 - ACCUMULATOR PISTON (UNDERDRIVE)
2 - RETURN SPRINGS
3 - SEAL RING
4 - SEAL RING

Fig. 155 Accumulator (Overdrive)

1 - ACCUMULATOR PISTON (OVERDRIVE)
2 - RETURN SPRING
3 - SEAL RING
4 - SEAL RING

Fig. 156 Install Underdrive and Overdrive

Accumulators

1 - RETURN SPRING
2 - UNDERDRIVE CLUTCH ACCUMULATOR
3 - SEAL RING (2)
4 - OVERDRIVE CLUTCH ACCUMULATOR

21 - 164

41TE AUTOMATIC TRANSAXLE

RS

41TE AUTOMATIC TRANSAXLE (Continued)

(63) Install valve body to transaxle (Fig. 157).

Rotate manual valve shaft fully clockwise to ease
installation. Make sure park rod rollers are posi-
tioned within park guide bracket.

(64) Install and torque valve body-to-case bolts to

12 N·m (105 in. lbs.) (Fig. 158).

(65) Install oil filter and new o-ring (Fig. 159).

(66) Apply an 1/8” bead of Mopar

t ATF RTV (MS-

GF41) to oil pan and immediately install to case (Fig.
160).

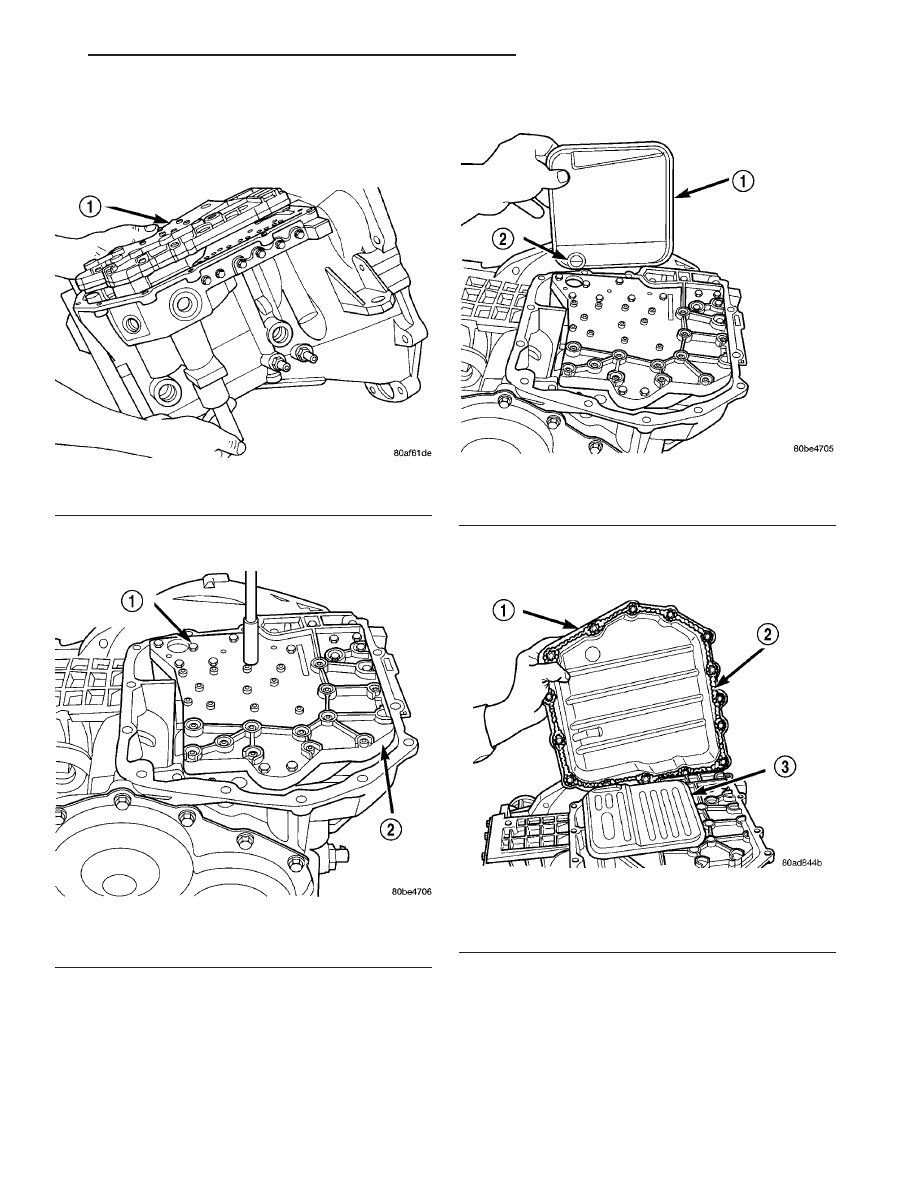

Fig. 157 Install Valve Body

1 - VALVE BODY

Fig. 158 Install Valve Body-to-Case Bolts

1 - VALVE BODY ATTACHING BOLTS (18)
2 - VALVE BODY

Fig. 159 Install Oil Filter

1 - OIL FILTER
2 - O-RING

Fig. 160 Install Oil Pan

1 - OIL PAN
2 - 1/8 INCH BEAD OF MOPAR

T

ATF RTV (MS-GF41)

3 - OIL FILTER

RS

41TE AUTOMATIC TRANSAXLE

21 - 165

41TE AUTOMATIC TRANSAXLE (Continued)
