(5) Remove extension housing-to-case and differen-

tial cover bolts (Fig. 32).

(6) Place transaxle with bellhousing surface down.
(7) Remove backup lamp switch (Fig. 33).

(8) Remove end plate (Fig. 34).

(9) Set up lifting bar (tool 8489) as shown in (Fig.

35).

(10) Lift up on bar (input shaft bearing side) and

remove input shaft bearing snap ring.

(11) Lift up on bar (intermediate shaft side) and

remove intermediate shaft bearing snap ring.

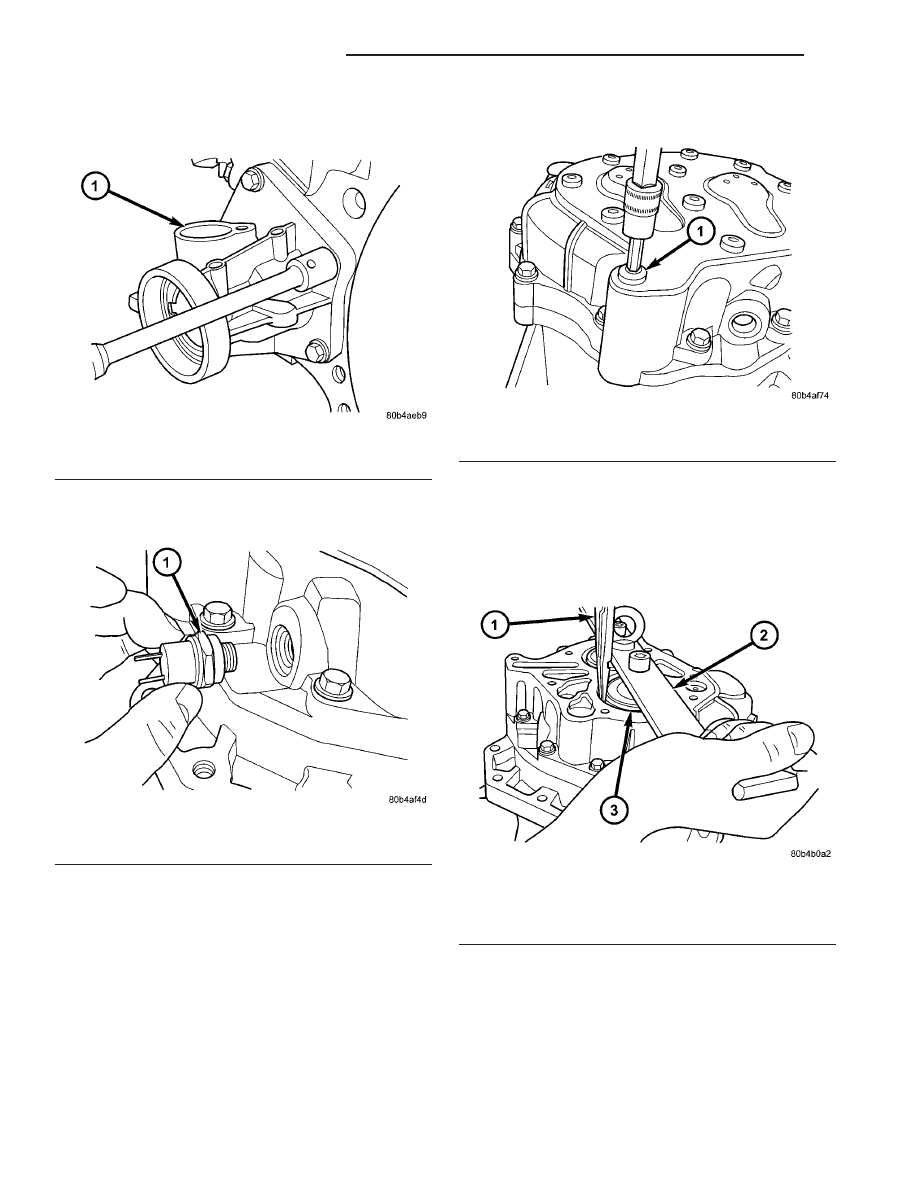

Fig. 32 Extension Housing-to-Case Bolts

1 - EXTENSION HOUSING

Fig. 33 Back-Up Lamp Switch

1 - BACK-UP LAMP SWITCH

Fig. 34 End Plate Bolts

1 - BOLT (11)

Fig. 35 Input Bearing Snap Ring

1 - SNAP RING PLIERS
2 - LIFTING BAR 8489
3 - SNAP RING

21 - 38

T850 MANUAL TRANSAXLE

RS

T850 MANUAL TRANSAXLE (Continued)

(12) Remove lifting bar 8489.
(13) Remove end cover-to-case bolts (12) (Fig. 36).

(14) Remove end cover from transaxle (Fig. 37).

(15) Remove 3/4 shift rail bushing from end cover

using slide hammer C-3752 and remover 6786 (Fig.
38).

(16) Remove reverse idler bolt (Fig. 39). Remove

reverse idler gear, washers, and shaft upon geartrain
removal.

Fig. 36 End Cover Bolts

1 - BOLT (12)

Fig. 37 End Cover Removal/Installation

1 - END COVER
2 - OIL TROUGH

Fig. 38 3/4 Shift Rail Bushing Removal

1 - SLIDE HAMMER C-3752
2 - REMOVER 6786

Fig. 39 Reverse Idler Shaft Bolt

RS

T850 MANUAL TRANSAXLE

21 - 39

T850 MANUAL TRANSAXLE (Continued)

(17) Remove 1-2/5-R shift rail (Fig. 40).

(18) Install lifting bar 8489.
(19) Lift geartrain (w/reverse idler gear assy.) out

of transaxle and install on fixture 8487 (Fig. 41).

(20) Remove remaining shift rail and forks from

geartrain (Fig. 41).

(21) Remove lifting bar from geartrain.

NOTE: At this point, differential bearing turning
torque should be measured to ensure proper shim
selection upon reassembly.

(22) Reinstall and torque extension housing and

measure differential turning torque. (Refer to 21 -
TRANSMISSION/TRANSAXLE/MANUAL/DIFFER-
ENTIAL - ADJUSTMENTS)

(23) Remove differential cover bolts.
(24) Remove differential cover. If necessary, use a

soft tipped hammer to aid in removal.

(25) Remove extension housing.
(26) Remove differential assembly. Note orienta-

tion of shim, oil slinger, and differential side bearing
races (Fig. 42).

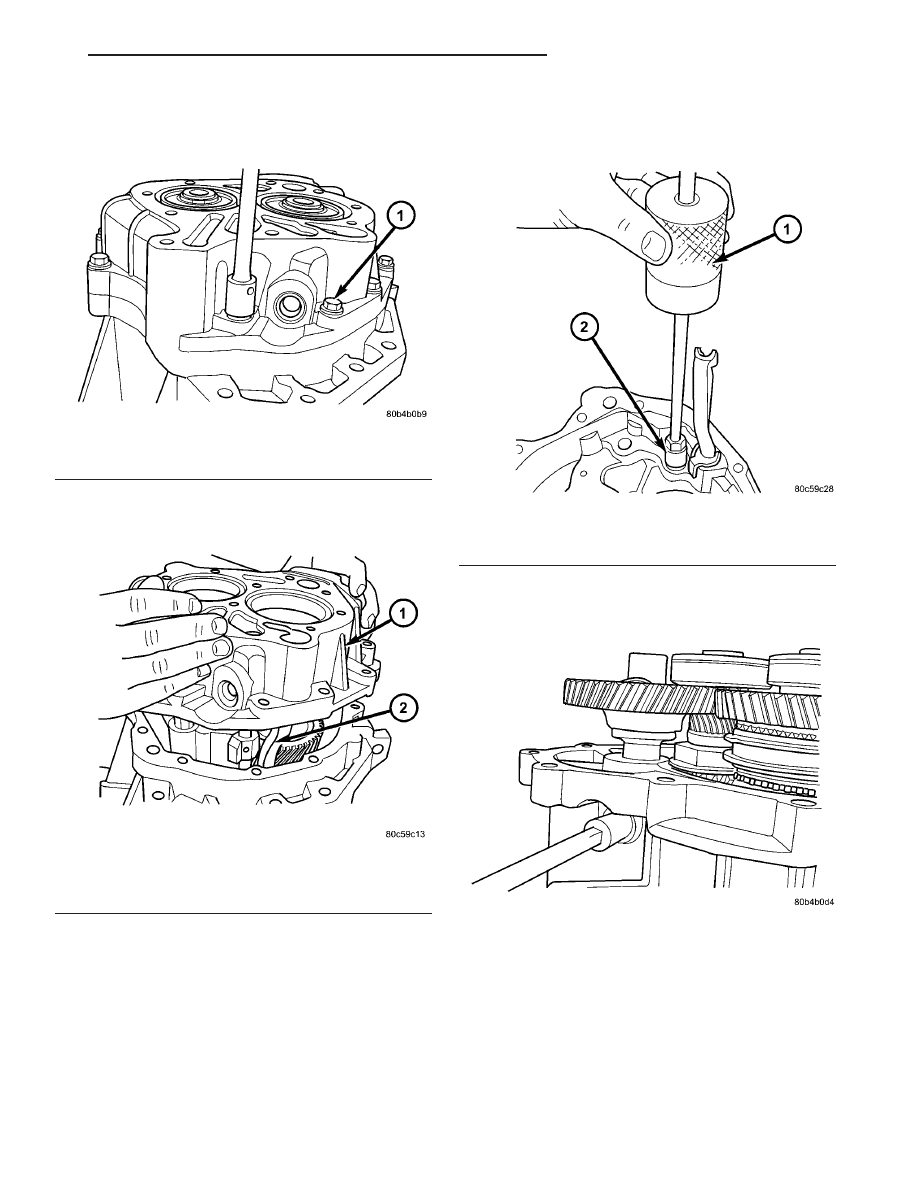

Fig. 40 1/2-5/R Shift Rail Removal/Installation

1 - 1/2-5/R SHIFT RAIL

Fig. 41 Shift Fork/Rail Orientation

1 - 5/R FORK
2 - 3/4 RAIL ASSEMBLY
3 - 3/4 FORK
4 - 1/2 FORK

Fig. 42 Differential Shim/Slinger Orientation

1 - SLINGER
2 - BEARING RACE
3 - DIFFERENTIAL ASSEMBLY
4 - SHIM (SELECT)

21 - 40

T850 MANUAL TRANSAXLE

RS

T850 MANUAL TRANSAXLE (Continued)

(27) Remove differential chip collector magnet and

clean (Fig. 43). Magnet is adhered with RTV, and
may require force to remove.

(28) Remove intermediate shaft bearing race with

puller 8472 (Fig. 44).

(29) Remove shift rail bushing from case with

remover 6786 and slide hammer C-3752 (Fig. 45).

(30) Remove input shaft bearing using an arbor

press and tool 8474 (Fig. 46).

Fig. 43 Differential Magnet

1 - MAGNET

Fig. 44 Intermediate Shaft Bearing Race Removal

1 - REMOVER 8472

Fig. 45 Shift Rail Bushing Removal

1 - SLIDE HAMMER C-3752
2 - REMOVER 6786

RS

T850 MANUAL TRANSAXLE

21 - 41
