(10) Install the headlamp assemblies. (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/

HEADLAMP - INSTALLATION).

FRONT BUMPER
REINFORCEMENT

REMOVAL

(1) Remove front bumper fascia. (Refer to 13 -

FRAMES & BUMPERS/BUMPERS/FRONT FASCIA
- REMOVAL)

(2) Support front bumper reinforcement on a suit-

able lifting device.

(3) Remove the four nuts attaching front bumper

reinforcement to frame rail (Fig. 2).

(4) Remove front bumper reinforcement from vehi-

cle.

INSTALLATION

NOTE: Check position of the arrows molded into
the foam for correct orientation.

(1) Support front bumper reinforcement using a

suitable lifting device and lift into position.

(2) Install the four nuts attaching reinforcement to

frame rails. Tighten nuts to 54 N·m (40 ft. lbs.)
torque.

(3) Install front fascia. (Refer to 13 - FRAMES &

BUMPERS/BUMPERS/FRONT FASCIA - INSTAL-
LATION).

REAR FASCIA

REMOVAL

(1) Open liftgate.
(2) Remove the two screws attaching the upper

fascia to the fascia support.

(3) Hoist and support vehicle with safety stands.
(4) Remove the six screws attaching rear fascia to

rear fascia brackets (Fig. 3).

(5) Remove the four plastic push pin attaching bot-

tom of rear fascia to fascia support.

(6) Remove rear fascia from vehicle by lifting sides

of fascia up and outboard to release from rear fascia
brackets.

INSTALLATION

(1) Hoist and support vehicle with safety stands.
(2) Position rear fascia on vehicle.
(3) Engage front edge of fascia under the fascia

support flange.

(4) Engage sides of fascia to top and front edge of

the rear fascia brackets.

NOTE: Verify fascia is still engaged under the lift-
gate.

Ensure

acceptable

and

consistent

gap

between liftgate and fascia.

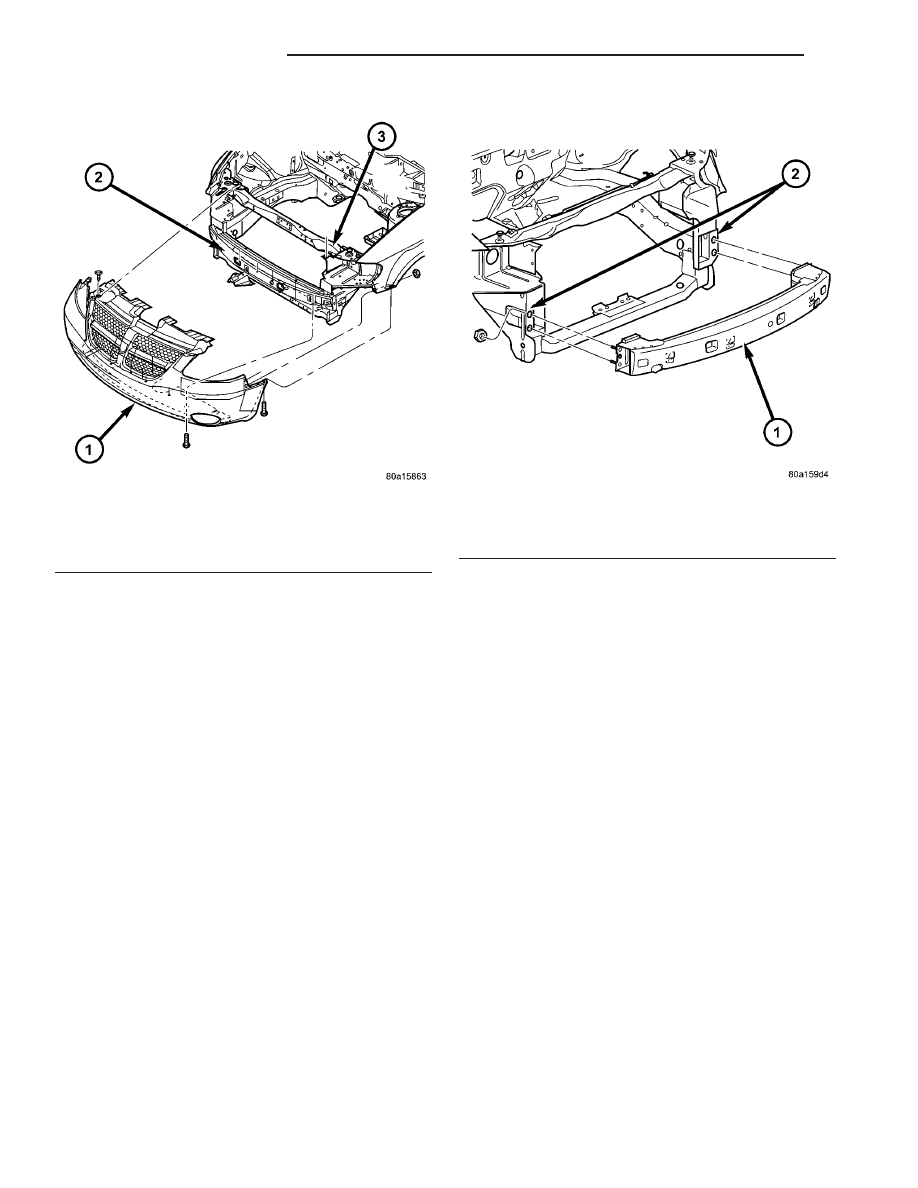

Fig. 1 FRONT BUMPER FASCIA

1 - FRONT BUMPER FASCIA
2 - FRONT BUMPER REINFORCEMENT
3 - RADIATOR ENCLOSURE

Fig. 2 FRONT BUMPER REINFORCEMENT

1 - FRONT BUMPER REINFORCEMENT
2 - FRAME RAILS

13 - 2

FRAME & BUMPERS

RS

FRONT FASCIA (Continued)

(5) Install the six screws attaching rear fascia to

rear fascia brackets.

(6) Install the four plastic push pins attaching bot-

tom of rear fascia to fascia support.

(7) Lower vehicle.
(8) Install the two screws attaching the upper fas-

cia to the fascia support.

REAR BUMPER
REINFORCEMENT

REMOVAL

(1) Remove rear bumper fascia. (Refer to 13 -

FRAMES & BUMPERS/BUMPERS/REAR FASCIA -
REMOVAL)

(2) Support rear bumper reinforcement on a suit-

able lifting device.

(3) Remove the six nuts attaching rear bumper

reinforcement to frame rail extensions (Fig. 4).

(4) Remove rear bumper reinforcement from vehi-

cle.

INSTALLATION

(1) Support rear bumper reinforcement using a

suitable lifting device to lift into position.

(2) Position rear bumper reinforcement on vehicle.

(3) Install the six nuts attaching rear bumper rein-

forcement to frame rail extensions and tighten to 27
N·m (20 ft. lbs.) torque (Fig. 4).

(4) Install rear bumper fascia. (Refer to 13 -

FRAMES & BUMPERS/BUMPERS/REAR FASCIA -
INSTALLATION).

REAR FASCIA - SCUFF PAD

REMOVAL

The scuff pad may not be salvageable during the

removal process. The scuff pad should be replaced if
damaged or broken. Check availability before servic-
ing. The scuff pad serviceability is improved if the
rear fascia is to be removed for service.

NOTE: If the rear fascia is to be removed for other
service issues or If the scuff pad is to be reused
use the steps below.

(1) Remove rear bumper fascia.(Refer to 13 -

FRAMES & BUMPERS/BUMPERS/REAR FASCIA -
REMOVAL)

(2) Using a trim stick, pry up the rear edge of the

scuff pad while squeezing the rear locking tabs from
underneath the fascia to release the rear edge of
scuff pad from the rear bumper fascia. Pull the scuff
pad up and squeeze the remaining tabs to release the
remaining of the scuff pad. (Fig. 5).

Fig. 3 REAR BUMPER FASCIA

1 - REAR FASCIA
2 - PUSH PINS
3 - REAR BUMPER REINFORCEMENT
4 - REAR FASCIA BRACKET

Fig. 4 REAR BUMPER REINFORCEMENT

1 - REAR BUMPER REINFORCEMENT
2 - FRAME RAIL EXTENSIONS
3 - NUTS

RS

FRAME & BUMPERS

13 - 3

REAR FASCIA (Continued)

NOTE: If the rear fascia is to not to be removed for
other service issues use the step below.

(3) Using a trim stick, pry up the rear edge of the

scuff pad to release tabs from the rear bumper fascia
and pull scuff pad to release the forward tabs (Fig.
5).

INSTALLATION

(1) Verify that there are fifteen slots in the fascia.
(2) Place scuff pad in position (Fig. 5).
(3) Align and insert the center forward tab.
(4) Align the remaining tabs and press into the

slots, starting in the center and working outboard.

(5) Assure all tabs are fully engaged into the fas-

cia.

(6) If rear bumper fascia has been removed install.

(Refer to 13 - FRAME & BUMPERS/BUMPERS/
REAR FASCIA - INSTALLATION).

FRAME

SPECIFICATIONS

FRAME DIMENSIONS

Frame dimensions are listed in metric scale. All

dimensions are from center to center of Principal
Locating Point (PLP), or from center to center of PLP
and fastener location.

VEHICLE PREPARATION

Position the vehicle on a frame alignment rack,

refer to instructions provided with equipment being
used. Adjust the vehicle PLP heights to the specified
dimension above the work surface (datum line). Ver-
tical dimensions can be taken from the datum line to
the locations indicated were applicable.

INDEX

DESCRIPTION

FIGURE

CROSSMEMBER DIMENSIONS

6

ENGINE BOX - TOP VIEW

7

ENGINE COMPARTMENT AND FRAME RAIL - SIDE VIEW

8

FULL VEHICLE - BOTTOM VIEW

9

SPECIFICATIONS - TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Front Cradle Crossmember to Fram Rail Attaching Bolts (4)

163

120

—

Reinforcement Plate to Crossmember Attaching Bolt Size M14 (9)

153

113

—

Reinforcement Plate to Crossmember Attaching Bolt Size M12 (1)

106

78

—

Reinforcement Plate to Crossmember Attaching Bolt Size M10 (4)

61

45

—

Rear Engine Mount to Crossmember Attaching Through Bolt

68

50

—

Radiator Support Crossmember Attaching Bolts

51

38

—

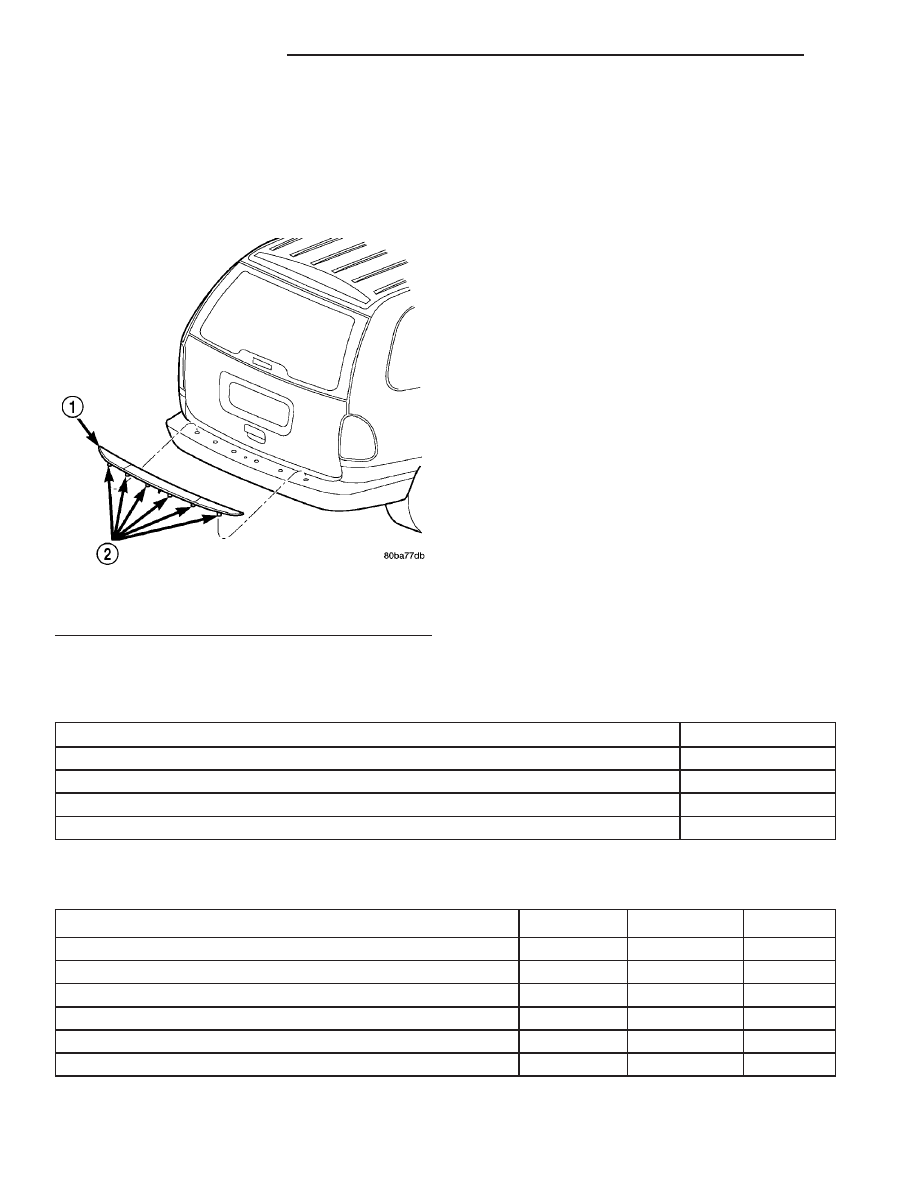

Fig. 5 SCUFF PAD

1 - SCUFF PAD
2 - TABS

13 - 4

FRAME & BUMPERS

RS

REAR FASCIA - SCUFF PAD (Continued)

Fig. 6 CROSSMEMBER DIMENSIONS

RS

FRAME & BUMPERS

13 - 5

FRAME (Continued)
