RIGHT COMBINATION RELAY (TRAILER TOW) - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

L62 18WT/BR

RIGHT REAR TURN SIGNAL DRIVER

1

L62 18WT/BR

RIGHT REAR TURN SIGNAL DRIVER

2

Z1 18BK/DG

GROUND

3

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

4

L605 18DG

RIGHT COMBINATION SIGNAL

5

-

-

RIGHT CYLINDER LOCK SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z462 20BK/WT

GROUND

2

G162 20VT/WT

RIGHT CYLINDER LOCK SWITCH MUX

RIGHT DOOR SPEAKER (LOWLINE) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X56 20GY/BR

RIGHT FRONT SPEAKER (-)

2

-

-

3

X54 20GY

RIGHT FRONT SPEAKER (+)

RIGHT DOOR SPEAKER (MIDLINE/HIGHLINE) - BLACK/RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

X154 20GY/YL (HIGHLINE)

RIGHT INSTRUMENT PANEL SPEAKER (+)

2

X15 16GY/DG (HIGHLINE)

AMPLIFIED SPEAKER GROUND

3

X156 20GY/LB (HIGHLINE)

RIGHT INSTRUMENT PANEL SPEAKER (-)

4

X54 20GY

RIGHT FRONT SPEAKER (+)

5

X13 16DG/GY (HIGHLINE)

NAME BRAND SPEAKER RELAY OUTPUT

6

X56 20GY/BR

RIGHT FRONT SPEAKER (-)

8W - 80 - 120

8W-80 CONNECTOR PIN-OUTS

RS

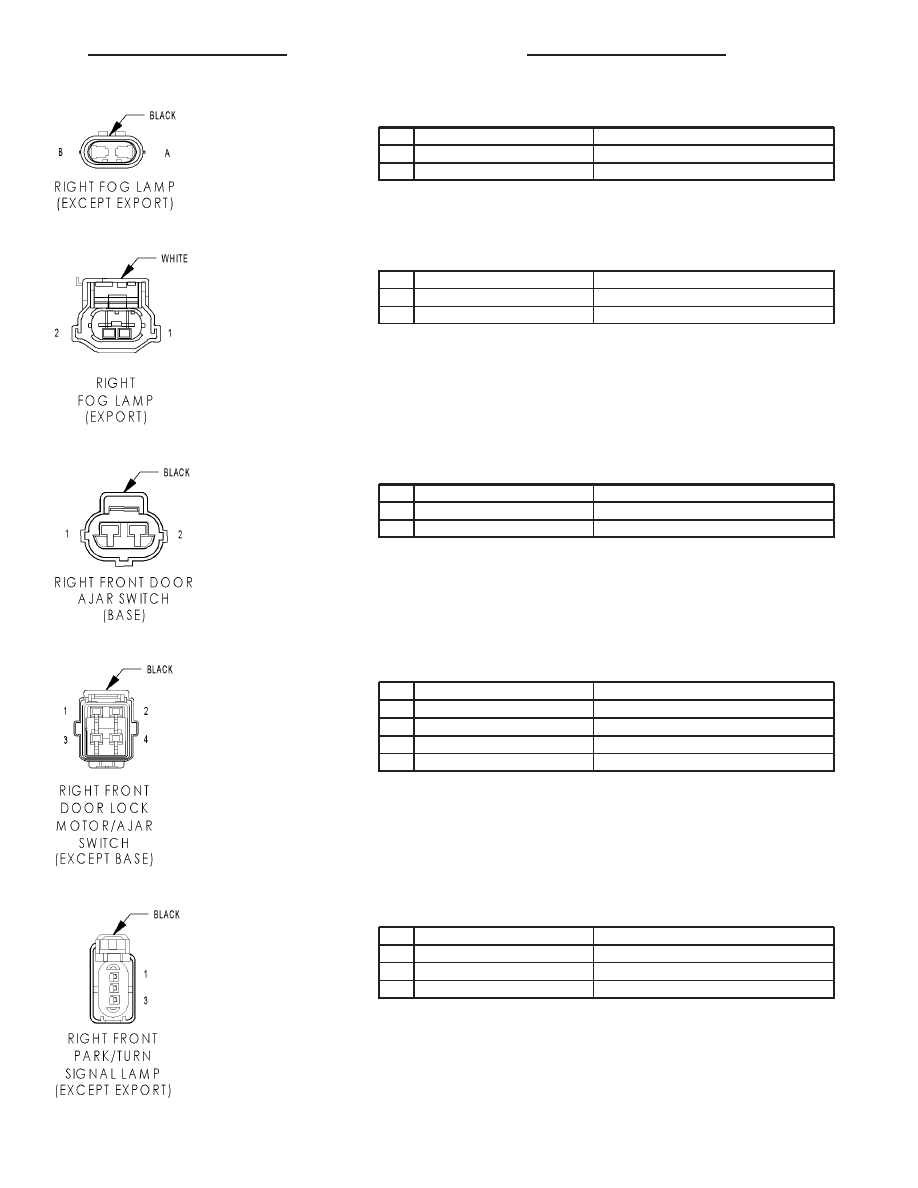

RIGHT FOG LAMP (EXCEPT EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L90 18WT/OR

FRONT FOG LAMP RELAY OUTPUT

B

Z348 18BK/OR

GROUND

RIGHT FOG LAMP (EXPORT) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

L90 18WT/OR

FRONT FOG LAMP RELAY OUTPUT

2

Z348 18BK/OR

GROUND

RIGHT FRONT DOOR AJAR SWITCH (BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z74 20BK/WT

GROUND

RIGHT FRONT DOOR LOCK MOTOR/AJAR SWITCH (EXCEPT BASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z74 20BK/WT

GROUND

3

P4 20TN/BR

RIGHT FRONT DOOR UNLOCK DRIVER

4

P2 20TN/GY

RIGHT FRONT DOOR LOCK DRIVER

RIGHT FRONT PARK/TURN SIGNAL LAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 16WT/TN

RIGHT FRONT TURN SIGNAL DRIVER

2

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

3

Z378 18BK/TN

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 121

RIGHT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

2

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

RIGHT FULL OPEN SWITCH (POWER SLIDING DOOR) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q52 20OR

RIGHT FULL OPEN SWITCH SENSE

2

Z76 20BK/YL

GROUND

RIGHT HEADLAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L44 16WT/TN

RIGHT LOW BEAM DRIVER

2

Z344 16BK/TN

GROUND

3

L34 16WT/GY

RIGHT HIGH BEAM DRIVER

RIGHT HEADLAMP LEVELING MOTOR (EXPORT) - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z203 16BR

GROUND

2

L78 16BK

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

3

L13 16RD

HEADLAMP ADJUST SIGNAL

8W - 80 - 122

8W-80 CONNECTOR PIN-OUTS

RS

RIGHT HIGH BEAM LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z344 16BR

GROUND

1

Z344 16BR

GROUND

2

L34 16GY

RIGHT HIGH BEAM DRIVER

RIGHT INSTRUMENT PANEL SPEAKER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X154 20GY/YL

RIGHT INSTRUMENT PANEL SPEAKER (+)

1

X54 20GY (LOWLINE)

RIGHT FRONT SPEAKER (+)

2

X56 20GY/BR (LOWLINE)

RIGHT FRONT SPEAKER (-)

2

X156 20GY/LB

RIGHT INSTRUMENT PANEL SPEAKER (-)

RIGHT LIFTGATE FLOOD LAMP - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z312 20BK/YL (POWER LIFTGATE)

GROUND

1

Z311 20BK/VT (POWER RELEASE)

GROUND

1

Z311 20BK/YL (MANUAL RELEASE)

GROUND

2

-

-

3

M11 20YL/VT

COURTESY LAMPS DRIVER

3

M11 20YL/VT (HIGHLINE)

COURTESY LAMPS DRIVER

RIGHT LOW BEAM LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z344 16BR

GROUND

2

L44 16WT

RIGHT LOW BEAM DRIVER

RIGHT MID READING LAMP (PREMIUM/LUXURY) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

Z327 20BK/OR

GROUND

3

M27 20YL/LB

READING LAMPS DRIVER

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 123
