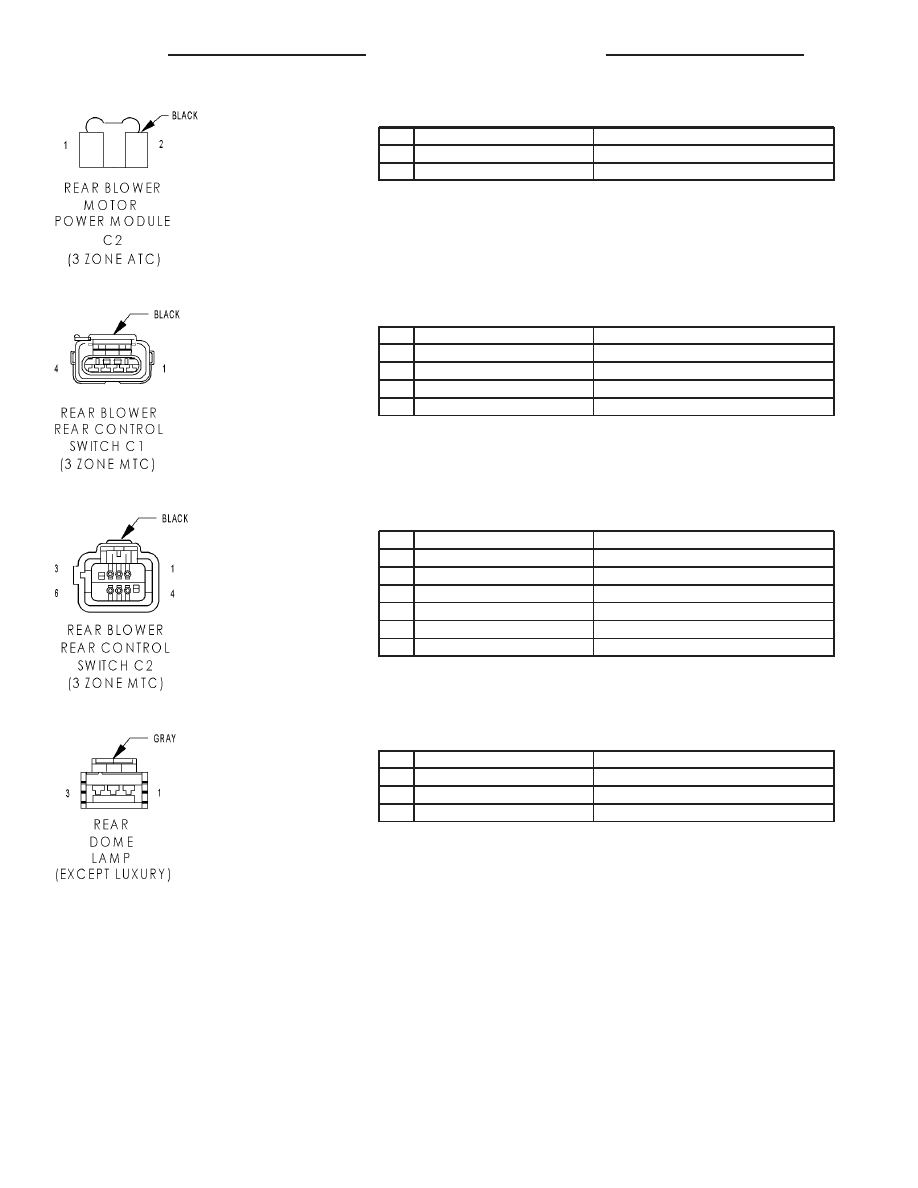

REAR BLOWER MOTOR POWER MODULE C2 (3 ZONE ATC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

12BK

GROUND

2

12DG

POWER FEED

REAR BLOWER REAR CONTROL SWITCH C1 (3 ZONE MTC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

C153 12DB/BR

REAR BLOWER MOTOR HIGH

2

C152 16LB/LG

REAR BLOWER MOTOR MED

3

C151 18LB/DG

REAR BLOWER MOTOR LOW

4

C50 12DB/OR

REAR BLOWER FRONT CONTROL FEED

REAR BLOWER REAR CONTROL SWITCH C2 (3 ZONE MTC) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C22 20LB/DB

REAR TEMPERATURE FEEDBACK SIGNAL

3

E10 20OR/DG

PANEL LAMPS DRIVER

4

F850 20LB/PK

5 VOLT SUPPLY

5

C121 20DB/DG

REAR TEMPERATURE RETURN

6

Z409 20BK/OR

GROUND

REAR DOME LAMP (EXCEPT LUXURY) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

Z327 20BK/OR

GROUND

3

-

-

8W - 80 - 116

8W-80 CONNECTOR PIN-OUTS

RS

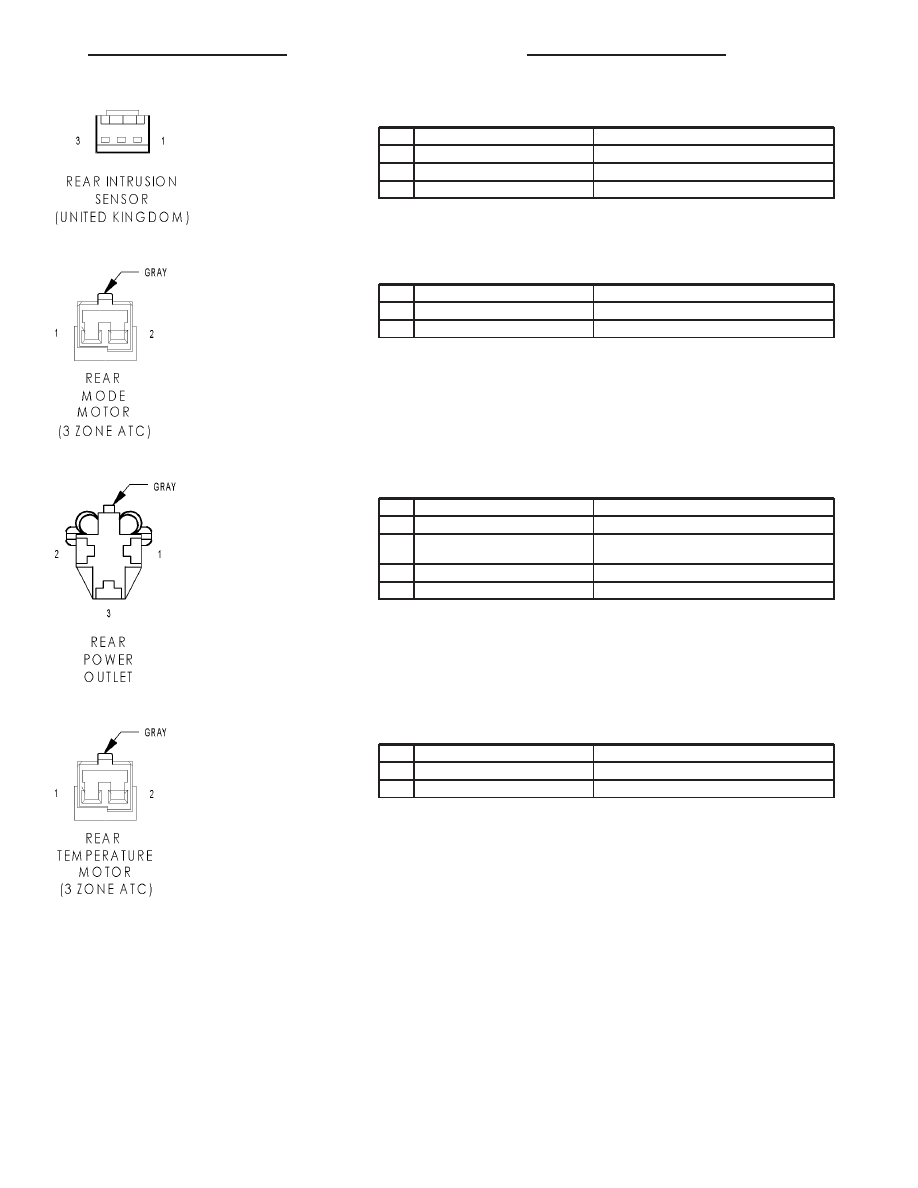

REAR INTRUSION SENSOR (UNITED KINGDOM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

B100 20TN

REAR INTRUSION SENSOR SIGNAL

2

B200 20BK

SENSOR GROUND

3

-

-

REAR MODE MOTOR (3 ZONE ATC) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C154 18LB/GY

REAR MODE DOOR DRIVER (B)

2

C53 18LB

REAR MODE DOOR DRIVER (A)

REAR POWER OUTLET - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F307 18LB/PK (BATTERY POSITION)

FUSED B(+)

1

F307 18LB/PK (ACCESSORY RELAY
POSITION)

FUSED ACCESSORY RELAY OUTPUT

2

-

-

3

Z737 18BK/LB

GROUND

REAR TEMPERATURE MOTOR (3 ZONE ATC) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C54 18LB/YL

REAR BLEND DOOR DRIVER (A)

2

C169 18LB/TN

REAR BLEND DOOR DRIVER (B)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 117

REAR WASHER PUMP MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

2

F301 18VT/PK

FUSED ACCESSORY RELAY OUTPUT

REAR WIPER MOTOR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z213 18BK/LG

GROUND

2

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

3

W13 18BR/LG

REAR WIPER MOTOR CONTROL

RECIRCULATION DOOR ACTUATOR (ATC) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C132 20DB/YL

RECIRCULATION DOOR DRIVER (B)

2

C32 20DB/TN

RECIRCULATION DOOR DRIVER (A)

RECIRCULATION DOOR ACTUATOR (MTC) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB (LHD)

COMMON DOOR DRIVER (B)

1

C32 20DB/TN (RHD)

RECIRCULATION DOOR DRIVER (A)

2

C32 20DB/TN (LHD)

RECIRCULATION DOOR DRIVER (A)

2

C34 20DB/LB (RHD)

COMMON DOOR DRIVER (B)

8W - 80 - 118

8W-80 CONNECTOR PIN-OUTS

RS

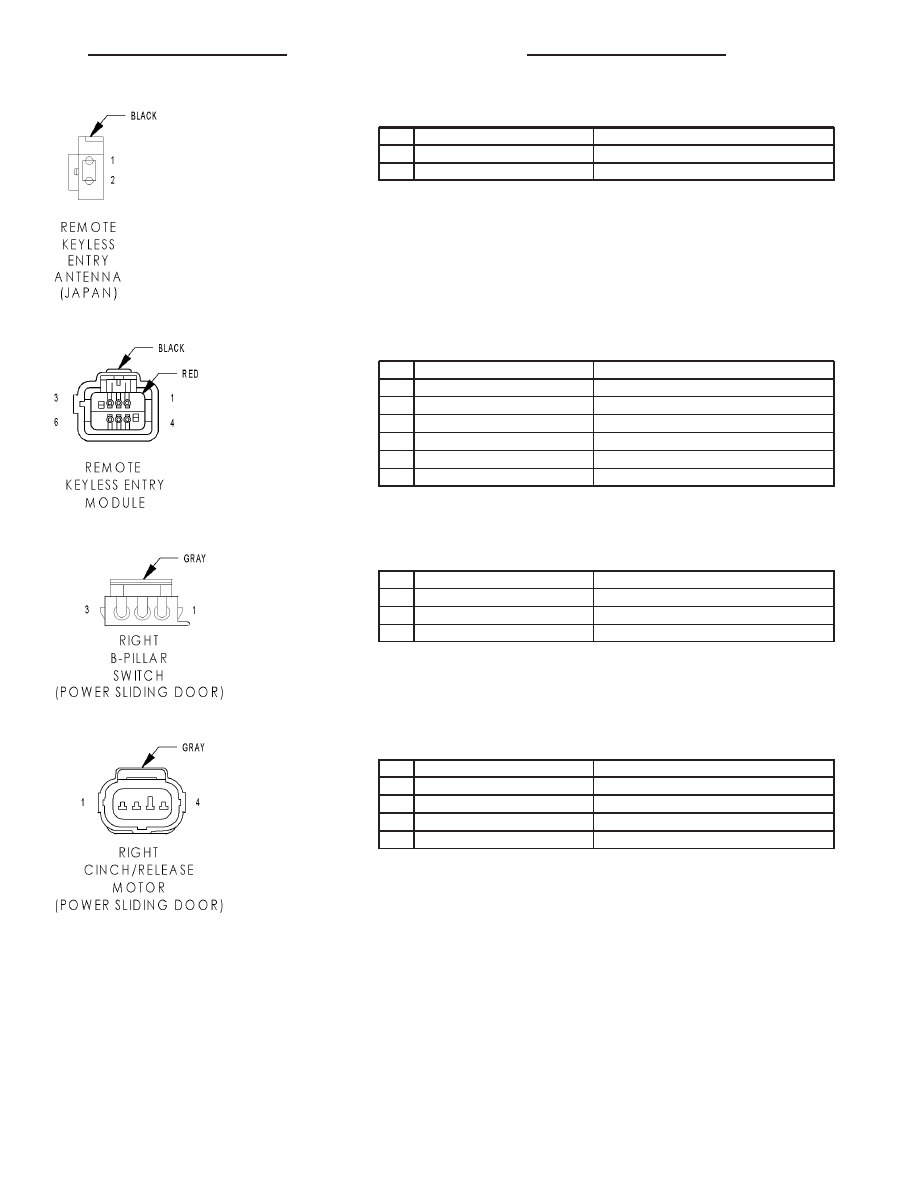

REMOTE KEYLESS ENTRY ANTENNA (JAPAN) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

D10 18WT

REMOTE KEYLESS ENTRY ANTENNA (+)

2

D10 18WT/LB

REMOTE KEYLESS ENTRY ANTENNA (-)

REMOTE KEYLESS ENTRY MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

G96 22VT/DG

REMOTE KEYLESS ENTRY INTERFACE

2

D9 22WT/GY

REMOTE KEYLESS ENTRY PROGRAM ENABLE

3

Z109 22BK/GY

GROUND

4

D10 18WT (JAPAN)

REMOTE KEYLESS ENTRY ANTENNA (+)

5

D10 18WT/LB (JAPAN)

REMOTE KEYLESS ENTRY ANTENNA (-)

6

A114 18GY/RD

FUSED B(+) (I.O.D.)

RIGHT B-PILLAR SWITCH (POWER SLIDING DOOR) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z62 22BK/YL

GROUND

2

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

3

G42 22VT/YL

RIGHT SLIDING DOOR PILLAR SWITCH MUX

RIGHT CINCH/RELEASE MOTOR (POWER SLIDING DOOR) - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Q46 18TN/GY

RIGHT CINCH/RELEASE MOTOR LATCH DRIVER

2

Z248 18BK/WT

GROUND

3

Q44 18OR/GY

RIGHT CINCH/RELEASE MOTOR CLUTCH DRIVER

4

Q48 18TN/WT

RIGHT CINCH/RELEASE MOTOR UNLATCH DRIVER

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 119
