ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 81 WAY - 81 WAY

CAV

CIRCUIT

FUNCTION

54

K957 20BK/OR

MASS AIR FLOW SENSOR GROUND

55

N7 20DB/OR

VEHICLE SPEED SENSOR SIGNAL

56

C918 20BK/LB

A/C PRESSURE SENSOR GROUND

57

-

-

58

-

-

59

-

-

60

K9 20LB

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

61

K51 20BR/WT

ECM/PCM RELAY CONTROL

62

-

-

63

D21 20WT/BR

SCI TRANSMIT (ECM)

64

K151 20WT

LOW IDLE POSITION SWITCH SENSE

65

-

-

66

K936 20BR/YL

ENGINE OIL PRESSURE SENSOR GROUND

67

-

-

68

-

-

69

C13 20LB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

70

N210 20DB/DG

LOW SPEED RADIATOR FAN RELAY CONTROL

71

-

-

72

N21 20DB/TN

LIFT PUMP RELAY CONTROL

73

-

-

74

T752 20DG/OR

STARTER MOTOR RELAY CONTROL

75

-

-

76

-

-

77

K152 20DB/WT

GLOW PLUG RELAY CONTROL

78

N122 20DB/YL

HIGH SPEED RADIATOR FAN DUAL RELAY CONTROL

79

-

-

80

K87 20BR

FUEL PRESSURE SOLENOID CONTROL

81

K87 20BR

FUEL PRESSURE SOLENOID CONTROL

ENGINE CONTROL MODULE C2 (DIESEL) - BLACK 40 WAY

CAV

CIRCUIT

FUNCTION

100

-

-

101

-

-

102

-

-

103

-

-

104

-

-

105

-

-

106

-

-

107

-

-

108

-

-

109

-

-

110

-

-

111

-

-

112

K119 20DB/LG

CLUTCH PEDAL UPSTOP SWITCH SENSE

113

-

-

114

-

-

115

K14 14LB/BR

FUEL INJECTOR NO. 4 CONTROL

116

K111 14DB/LB

COMMON INJECTOR DRIVER

117

-

-

118

K11 14WT/DB

FUEL INJECTOR NO. 1 CONTROL

119

K12 14TN

FUEL INJECTOR NO. 2 CONTROL

120

K13 14BR/LB

FUEL INJECTOR NO. 3 CONTROL

121

-

-

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

RS

ENGINE CONTROL MODULE C2 (DIESEL) - BLACK 40 WAY

CAV

CIRCUIT

FUNCTION

82

-

-

83

-

-

84

-

-

85

-

-

86

-

-

87

-

-

88

K35 20GY/YL

EGR SOLENOID CONTROL

89

K35 20GY/YL

EGR SOLENOID CONTROL

90

-

-

91

-

-

92

-

-

93

-

-

94

-

-

95

-

-

96

-

-

97

-

-

98

-

-

99

-

-

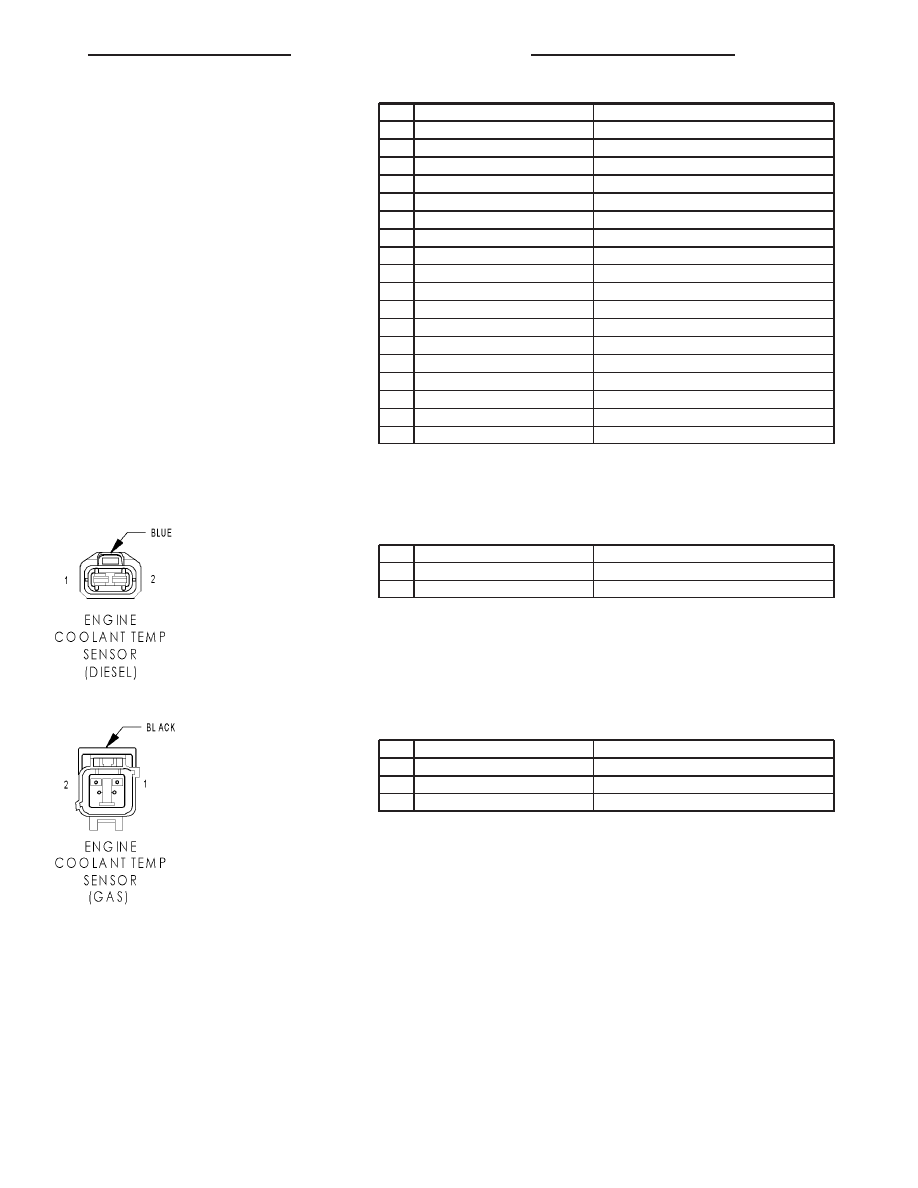

ENGINE COOLANT TEMP SENSOR (DIESEL) - BLUE 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 20TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K900 20DB/DG

SENSOR GROUND

ENGINE COOLANT TEMP SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG

SENSOR GROUND

2

K2 18VT/OR (3.3L/3.8L)

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K2 18VT/OR (2.4L)

ECT SIGNAL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65

ENGINE OIL PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

SENSOR REFERENCE VOLTAGE A

2

G6 20VT/GY

ENGINE OIL PRESSURE SENSOR SIGNAL

3

K936 20BR/YL

ENGINE OIL PRESSURE SENSOR GROUND

ENGINE OIL PRESSURE SWITCH (GAS) - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 16VT/GY (3.3L/3.8L)

ENGINE OIL PRESSURE SWITCH SENSE

1

G6 16VT/GY (2.4L)

OIL PRESSURE SIGNAL

2

-

-

EVAP/PURGE SOLENOID (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 18DB/WT (3.3L/3.8L)

EVAPORATIVE EMISSION SOLENOID CONTROL

1

K52 18DB/WT (2.4L)

EVAP PURGE CONTROL

2

K70 18DB/BR (2.4L)

EVAP PURGE SIGNAL

2

K70 18DB/BR (3.3L/3.8L)

EVAPORATIVE EMISSION SOLENOID SENSE

EVAPORATOR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 20DB/DG

SENSOR GROUND

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

RS

FLOOR CONSOLE LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M27 18OR (FRONT CONSOLE)

READING LAMPS DRIVER

1

F307 18OR (REAR CONSOLE/BATTERY
POSITION)

FUSED B(+)

1

F307 18OR (REAR CONSOLE/
ACCESSORY RELAY POSITION)

FUSED ACCESSORY RELAY OUTPUT

2

Z746 16BK (FRONT CONSOLE)

GROUND

2

Z747 16BK (REAR CONSOLE)

GROUND

FLOOR CONSOLE POWER OUTLET- RED 3 WAY

CAV

CIRCUIT

FUNCTION

1

A105 16RD (FRONT POSITION)

FUSED B(+)

1

F307 16RD (REAR POSITION/BATTERY
POSITION)

FUSED B(+)

1

F307 16RD (REAR POSITION/
ACCESSORY RELAY POSITION)

FUSED ACCESSORY RELAY OUTPUT

2

-

-

3

Z746 16BK (FRONT POSITION)

GROUND

3

Z747 16BK (REAR POSITION)

GROUND

FRONT BLOWER MODULE C1 (ATC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z134 12BK/OR

GROUND

3

C56 20DB/LB

BLOWER MOTOR CONTROL

4

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

FRONT BLOWER MODULE C2 (ATC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C7 12DG (EXPORT)

HIGH SPEED BLOWER MOTOR

1

C7 12DB (EXCEPT EXPORT)

HIGH SPEED BLOWER MOTOR

2

C70 12DB/YL (EXCEPT EXPORT)

REAR BLOWER HIGH SPEED

2

C70 12BK (EXPORT)

REAR BLOWER HIGH SPEED

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67
