Chrysler Town, Dodge Caravan. Manual - part 254





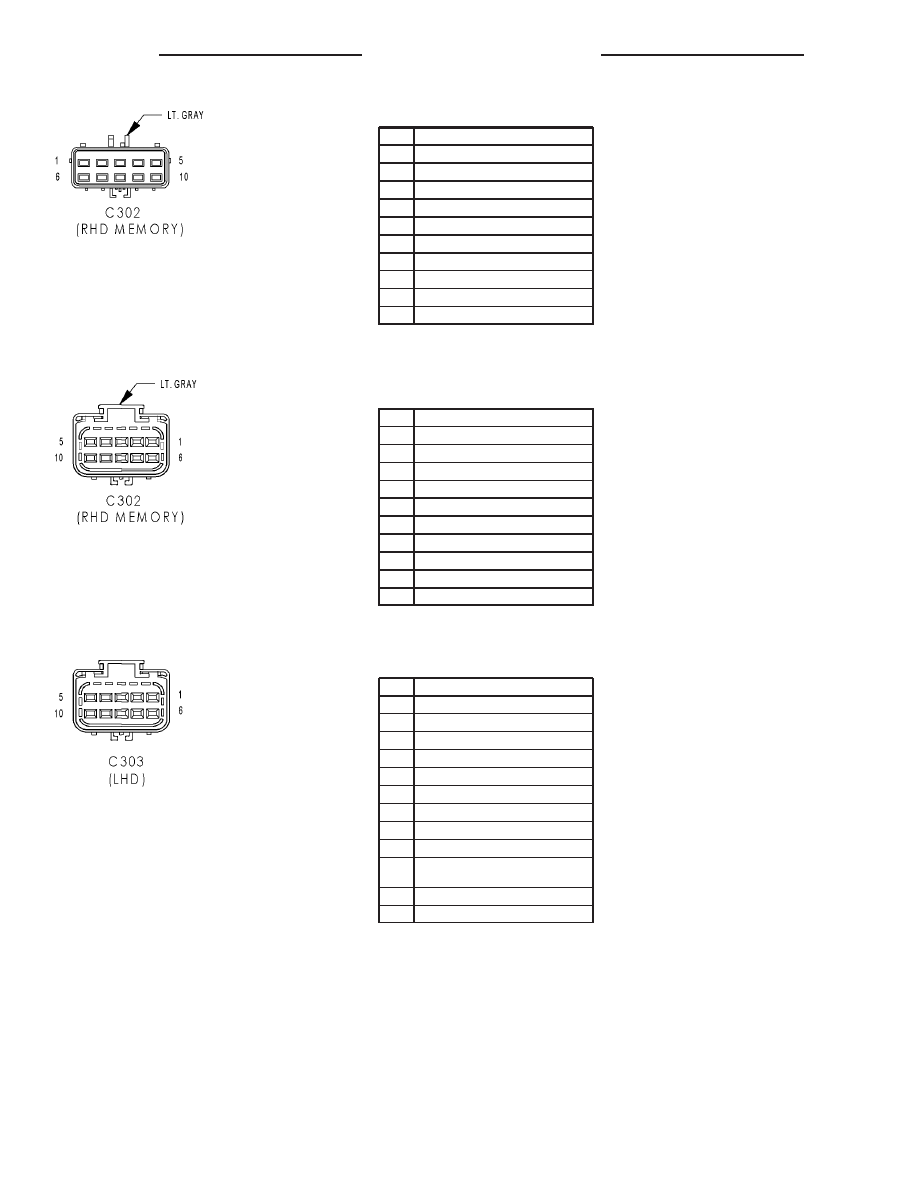

C302 (RHD MEMORY) - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

M21 20YL/BR

2

X13 16DG/GY (PREMIUM)

3

X15 16GY/DG (PREMIUM)

4

X154 20GY/YL (PREMIUM)

5

X156 20GY/LB (PREMIUM)

6

G162 22VT/TN (POWER LOCKS)

7

G200 22VT/BR

8

G920 22VT/YL

9

-

10

-

C302 (RHD MEMORY) - LT. GRAY (RIGHT DOOR

SIDE)

CAV

CIRCUIT

1

M21 20YL/BR

2

X13 16DG/GY (PREMIUM)

3

X15 16GY/DG (PREMIUM)

4

X154 20GY/YL (PREMIUM)

5

X156 20GY/LB (PREMIUM)

6

G162 20VT/WT (POWER LOCKS)

7

G200 20VT/BR

8

G920 20VT/YL

9

-

10

-

C303 (LHD) - (RIGHT DOOR SIDE)

CAV

CIRCUIT

1

G74 20VT/WT

2

Z822 20BK/BR (EXCEPT BASE)

2

Z74 20BK/WT (BASE)

3

X54 20GY

4

X56 22GY/BR

5

G160 20VT/LG (POWER LOCKS)

6

P2 20TN/GY (POWER LOCKS)

7

P4 20TN/BR (POWER LOCKS)

8

F304 12WT/PK (POWER WINDOWS)

8

F304 16WT/PK (EXCEPT POWER
WINDOWS)

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 12OR/GY (POWER WINDOWS)

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

RS

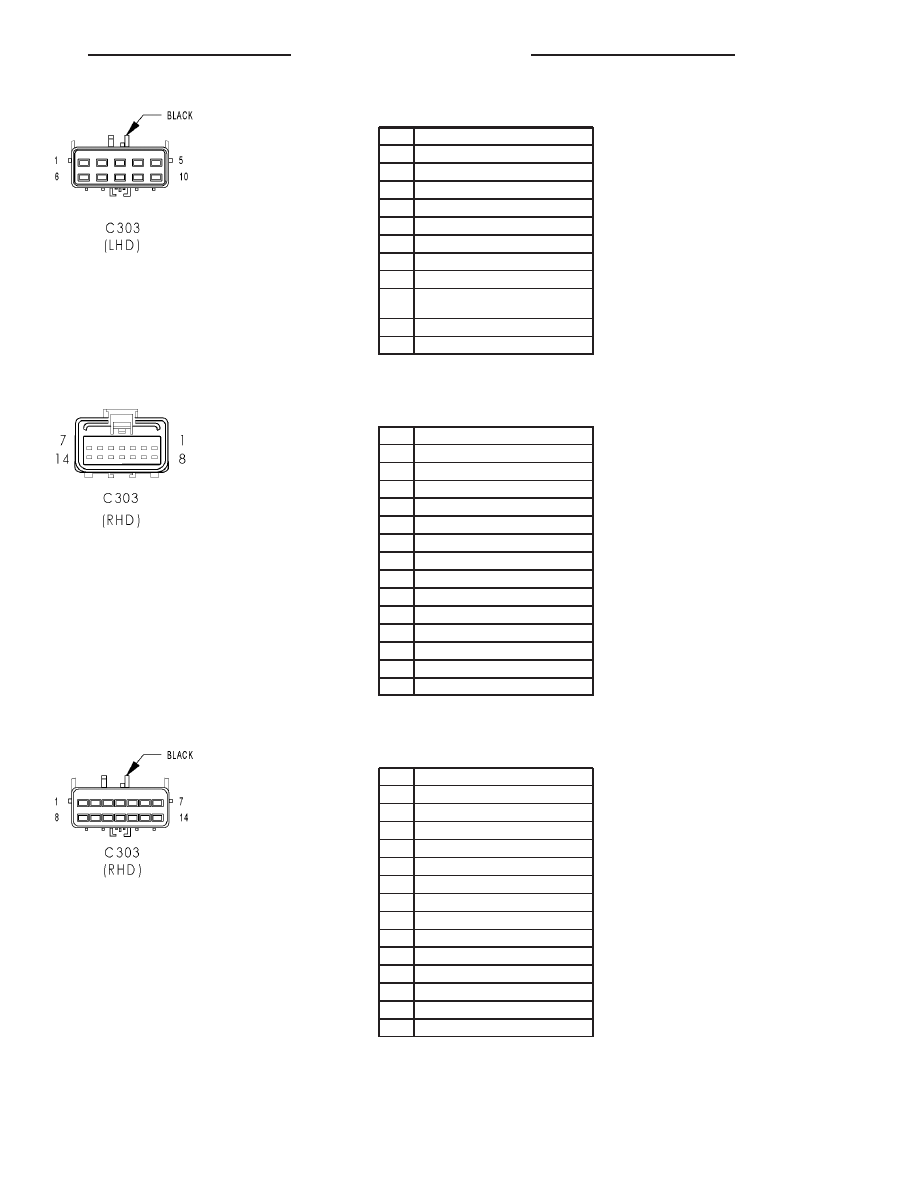

C303 (LHD) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G74 22VT/WT

2

Z822 20BK/BR

3

X54 22GY

4

X56 22GY/BR

5

G160 22VT/LG

6

P2 20TN/GY

7

P4 20TN/BR

8

F304 12WT/PK (POWER WINDOWS)

8

F304 18GY/PK (EXCEPT POWER
WINDOWS)

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS)

C303 (RHD) - (RIGHT DOOR SIDE)

CAV

CIRCUIT

1

G74 20VT/WT

2

Z821 12BK/BR

3

X54 20GY

4

X56 20GY/BR

5

G160 20VT/LG

6

P2 20TN/GY

7

P4 20TN/BR

8

F304 12WT/PK

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS)

11

Q13 16OR/DB (POWER WINDOWS)

12

Q23 16OR/LB (POWER WINDOWS)

13

Q14 16OR/BR (POWER WINDOWS)

14

Q24 16OR/DG (POWER WINDOWS)

C303 (RHD) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G74 22VT/WT

2

Z821 12BK/BR

3

X54 22GY

4

X56 22GY/BR

5

G160 22VT/LG

6

P2 20TN/GY

7

P4 20TN/BR

8

F304 12WT/PK

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS)

11

Q13 16OR/DB (POWER WINDOWS)

12

Q23 16OR/LB (POWER WINDOWS)

13

Q14 16OR/BR (POWER WINDOWS)

14

Q24 16OR/DG (POWER WINDOWS)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

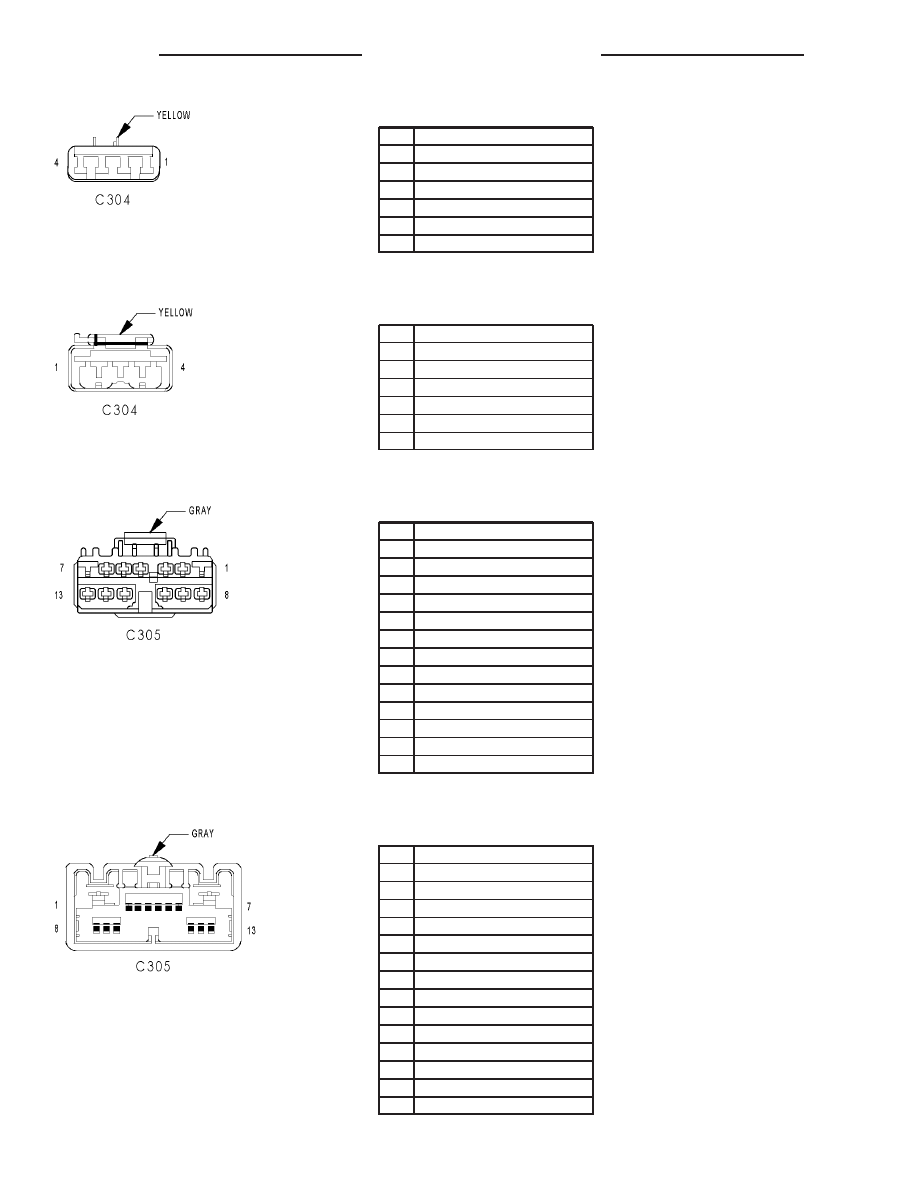

C304 - YELLOW (BODY SIDE)

CAV

CIRCUIT

1

R53 18LG/YL (LHD)

1

R54 18LB/YL (RHD)

2

R56 18LB/DG (RHD)

2

R55 18LG/DG (LHD)

3

R31 18LG/OR

4

R33 18LG/WT

C304 - YELLOW (SEAT SIDE)

CAV

CIRCUIT

1

R53 18LG/YL (LHD)

1

R54 18LB/YL (RHD)

2

R56 18LB/DG (RHD)

2

R55 18LG/DG (LHD)

3

R31 18LG/OR

4

R33 18LG/WT

C305 - GRAY (BODY SIDE)

CAV

CIRCUIT

1

Z849 12BK/OR

2

R57 18LG/GY

3

R59 18LG/TN

4

P7 20LG/DG (HEATED SEATS)

5

A210 14OR/RD (HEATED SEATS)

6

F503 20WT/PK (HEATED SEATS)

7

A110 12OR/RD

8

-

9

-

10

-

11

-

12

-

13

-

C305 - GRAY (SEAT SIDE)

CAV

CIRCUIT

1

Z849 14BK/OR (POWER SEAT)

1

Z849 12BK/OR (HEATED SEAT)

2

R57 18LG/GY

3

R59 18LG/TN

4

P7 20LG/DG (HEATED SEAT)

5

A210 14OR/RD (POWER/HEATED SEAT)

6

F503 20WT/PK (HEATED SEAT)

7

A110 12OR/RD (POWER/HEATED SEAT)

8

-

9

-

10

-

11

-

12

-

13

-

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

RS

C306 - YELLOW (BODY SIDE)

CAV

CIRCUIT

1

R54 18LB/YL (LHD)

1

R53 18LG/YL (RHD)

2

R55 18LG/DG (RHD)

2

R56 18LB/DG (LHD)

3

R32 18LB/OR

4

R34 18LB/WT

C306 - YELLOW (SEAT SIDE)

CAV

CIRCUIT

1

R54 18LB/YL (LHD)

1

R53 18LG/YL (RHD)

2

R55 18LG/DG (RHD)

2

R56 18LB/DG (LHD)

3

R32 18LB/OR

4

R34 18LB/WT

C307 (HEATED SEATS) - GRAY (BODY SIDE)

CAV

CIRCUIT

1

Z848 12BK/OR (POWER SEAT)

2

-

3

-

4

P8 20LG/WT

5

A210 14OR/RD (POWER SEAT)

6

F503 20WT/PK

7

-

8

-

9

-

10

-

11

-

12

-

C307 (HEATED SEATS) - GRAY (SEAT SIDE)

CAV

CIRCUIT

1

Z848 18BK/OR (POWER SEAT)

2

-

3

-

4

P8 20LG/WT

5

A210 14OR/RD (POWER SEAT)

6

F503 20WT/PK

7

-

8

-

9

-

10

-

11

-

12

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35
