SEAT BELT BUCKLE - FIRST
ROW - BENCH

REMOVAL

(1) Remove seat from vehicle.
(2) Remove bolt attaching inboard seat belt buckle

to seat frame (Fig. 5).

(3) Remove belt from seat.

INSTALLATION

(1) Place seat belt into position to the seat.
(2) Install bolt attaching inboard seat belt buckle

to seat frame. Tighten all seat belt anchor bolts to 39
N·m (29 ft. lbs.) torque.

(3) Install seat into position.

SEAT BELT BUCKLE - SECOND
ROW INBOARD - 50/50 BENCH

REMOVAL

(1) Open rear liftgate.
(2) Pull handle #1 and fold seat back forward.
(3) Pull handle #2, and lift seat bottom up.
(4) Pull #3 strap and remove seat from latching

area.

(5) While looking at the bottom of the seat, locate

retaining bolt on the left side of the seat riser.
Remove retaining bolt from seat riser (Fig. 6).

(6) Pull belt through seat cushion.

INSTALLATION

(1) Push belt through seat cushion.

(2) While looking at the bottom of the seat, locate

retaining bolt hole on the left side of the seat riser.
Install retaining bolt into seat riser (Fig. 6). Torque
anchor bolt to 39 N·m (29 ft. lbs.).

(3) Place seat into track and on front anchors.
(4) Pull #3 strap and install seat onto latching

area.

(5) Pull seat assembly down firmly and snap into

track.

(6) Pull handle #1 and fold seat back rearward.
(7) Close rear liftgate.

SEAT BELT HEIGHT
ADJUSTER - B OR C-PILLAR

REMOVAL

(1) Remove turning loop retaining bolt.
(2) Remove B or C-pillar trim cover.
(3) Remove two screws attaching shoulder belt

height adjuster to pillar.

(4) Remove height adjuster from vehicle.

INSTALLATION

(1) Place height adjuster into position.
(2) Install screws attaching shoulder belt height

adjuster to pillar.

(3) Install B or C-pillar trim cover.

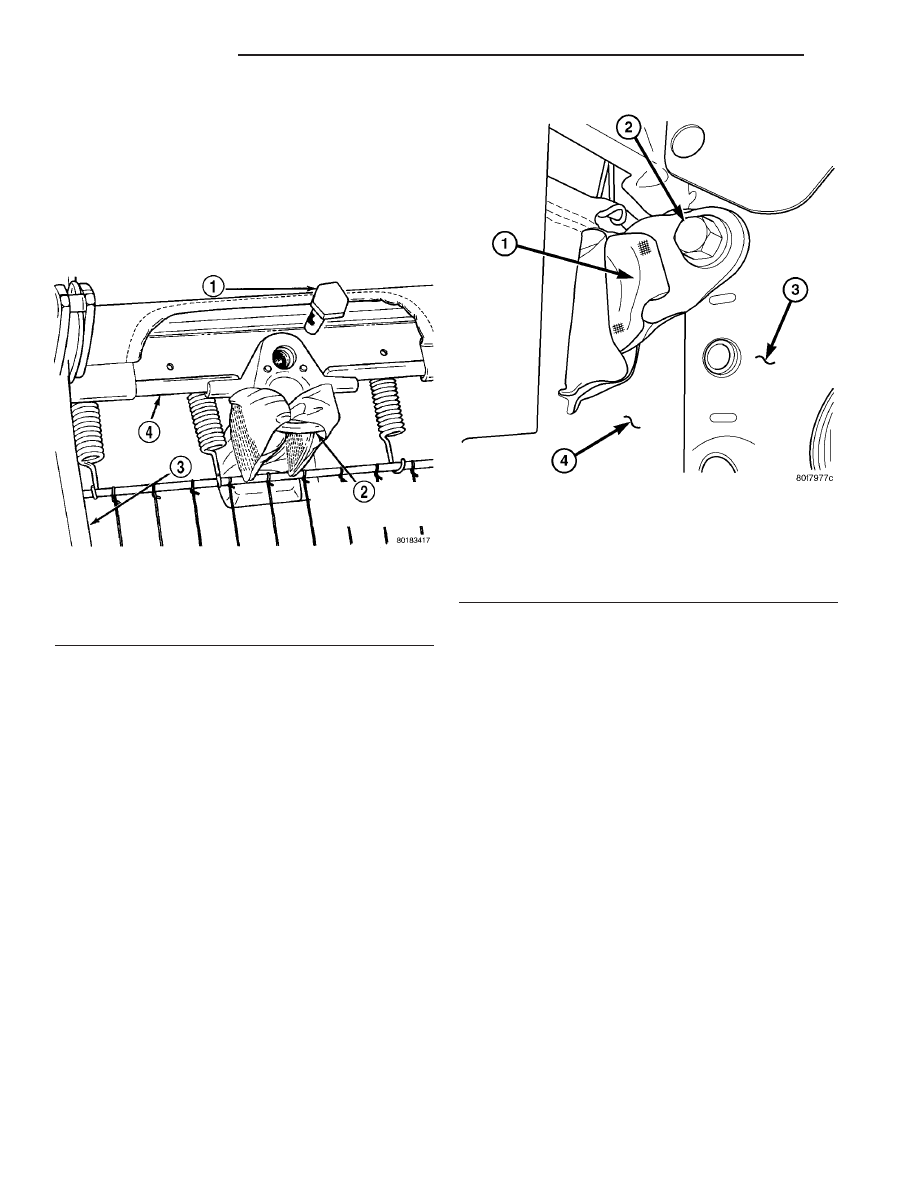

Fig. 5 SEAT BELT BUCKLE - FIRST ROW - BENCH

1 - ANCHOR BOLT
2 - TWO (2) PASS REAR SEAT BELT BUCKLE
3 - RISER
4 - REAR FRAME

Fig. 6 SEAT BELT BUCKLE - SECOND ROW

INBOARD - 50/50 BENCH

1 - SEAT BELT BUCKLE
2 - BUCKLE RETAINING BOLT
3 - 50/50 SPLIT BENCH RISER
4 - BOTTOM OF SEAT CUSHION

8O - 12

RESTRAINTS

RS

(4) Install turning loop to height adjuster. Torque

anchor bolt to 39 N·m (29 ft. lbs.).

SEAT BELT HEIGHT
ADJUSTER KNOB

REMOVAL

(1) Disengage clips attaching clam shell cover to

seat belt turning loop and open cover.

(2) Using a trim tool (special tool #C-4755), gently

pry knob from seat belt height adjuster.

INSTALLATION

(1) Place seat belt height adjuster knob in position

on height adjuster.

(2) Firmly push knob on until retainers engage.
(3) Reinstall turning loop clam shell cover.
(4) Verify seat belt operation. Make sure it moves

through loop without binding.

SEAT BELT & RETRACTOR -
OUTBOARD - FRONT

REMOVAL

(1) Open door.
(2) Move seat all the way forward.
(3) Open hood.
(4) Disconnect and isolate the negative battery

cable.

(5) Remove shoulder harness height adjuster knob

by pulling it straight away from adjuster.

(6) Remove cover from seat belt turning loop.
(7) Remove bolt attaching turning loop to shoulder

belt height adjuster.

(8) Remove upper B-pillar trim cover.
(9) Remove the lower seat belt anchor bolt.
(10) Remove front door sill plate.
(11) Remove sliding door sill plate.
(12) Remove lower B-pillar trim cover.
(13) Disconnect the seat belt retractor electrical

connector.

(14) Remove seat belt retractor attaching bolt.
(15) Remove the seat belt and retractor from vehi-

cle.

INSTALLATION

Inspect the condition of the shoulder belt and lap

belt. Replace any belt that is cut, frayed, torn, or
damaged in any way. Also, replace the shoulder belt
if the retractor is either damaged or inoperative.

(1) Place seat belt and retractor into position.
(2) Install bolt attaching seat belt retractor to

B-pillar. Torque bolt to 39 N·m (29 ft. lbs.).

(3) Connect the seat belt retractor electrical con-

nector.

(4) Install the lower B-pillar trim cover.
(5) Install the sliding door sill plate.
(6) Install the front door sill plate.
(7) Install the lower seat belt anchor bolt. Torque

bolt to 39 N·m (29 ft. lbs.).

(8) Install the upper B-pillar trim cover.
(9) Install the bolt attaching turning loop to shoul-

der belt height adjuster. Torque bolt to 39 N·m (29 ft.
lbs.).

(10) Install the cover to the seat belt turning loop.
(11) Install the shoulder harness height adjuster

knob by pushing it straight onto the adjuster.

(12) Connect the battery negative cable.
(13) Verify vehicle and system operation.
(14) Move seat back to approximate customer posi-

tion.

(15) Close hood and door.

SEAT BELT & RETRACTOR -
FIRST ROW - OUTBOARD

REMOVAL

(1) Remove first and second row seats.
(2) Remove first row seat belt lower anchor bolt.
(3) Remove first row seat belt upper turning loop

anchor bolt.

(4) Remove liftgate sill plate.
(5) Remove upper liftgate trim.
(6) Remove second seat lower anchor bolt.
(7) Remove second seat upper turning loop anchor

bolt.

(8) Remove D-pillar trim cover.
(9) Disconnect speaker connector. The left side has

the speaker mounted in the D-pillar trim cover and
the right side will have the speaker mounted in the
rear of the quarter trim panel, but the connector is
accessible from the rear after the D-pillar trim is
removed.

(10) Remove quarter trim bolster.
(11) Remove quarter trim panel screws.
(12) Remove quarter trim panel.
(13) Remove first row seat belt and retractor

retaining bolt.

(14) Remove first row seat belt and retractor from

vehicle.

INSTALLATION

(1) Install first row seat belt and retractor. Torque

bolt to 39 N·m (29 ft. lbs.).

(2) Install quarter trim panel.
(3) Install quarter trim panel screws.
(4) Install quarter trim bolster.

RS

RESTRAINTS

8O - 13

SEAT BELT HEIGHT ADJUSTER - B OR C-PILLAR (Continued)

(5) Connect speaker connector. The left side has

the speaker mounted in the D-pillar trim cover and
the right side will have the speaker mounted in the
rear of the quarter trim panel, but the connector is
accessible from the rear after the D-pillar trim is
removed.

(6) Install D-pillar trim cover.
(7) Install second seat belt lower anchor bolt.

Torque bolt to 39 N·m (29 ft. lbs.).

(8) Install second seat belt upper turning loop

anchor bolt. Torque bolt to 39 N·m (29 ft. lbs.).

(9) Install upper liftgate trim.
(10) Install liftgate sill plate.
(11) Install first row seat belt upper turning loop

anchor bolt. Torque bolt to 39 N·m (29 ft. lbs.).

(12) Install first row seat belt lower anchor bolt.

Torque bolt to 39 N·m (29 ft. lbs.).

(13) Install first and second row seats.

SEAT BELT BUCKLE - SECOND
ROW - THREE PASSENGER
BENCH

REMOVAL

(1) Remove bolt attaching seat belt buckle to seat

rear frame rail (Fig. 7).

(2) Remove seat belt buckle from seat.

INSTALLATION

(1) Place seat belt buckle in position on seat.
(2) Install bolt to attach seat belt buckle to seat

rear frame rail. Tighten all seat belt bolts to 39 N·m
(29 ft. lbs.) torque.

SEAT BELT & RETRACTOR -
SECOND ROW - RIGHT
OUTBOARD

REMOVAL

(1) Remove first and second row seats.
(2) Remove first row seat belt lower anchor bolt.
(3) Remove first row seat belt upper anchor bolt.
(4) Remove liftgate sill plate.
(5) Remove upper liftgate trim.
(6) Remove second seat belt lower anchor bolt.
(7) Remove second seat belt upper anchor bolt.
(8) Remove D-pillar trim cover.
(9) Disconnect speaker connector. The left side has

the speaker mounted in the D-pillar trim cover and
the right side will have the speaker mounted in the
rear of the quarter trim panel, but the connector is
accessible from the rear after the D-pillar trim is
removed.

(10) Remove quarter trim bolster.
(11) Remove quarter trim panel screws.
(12) Remove quarter trim panel.
(13) Remove retractor retaining bolt.
(14) Remove second row seat belt and retractor.

INSTALLATION

(1) Install second row seat belt and retractor.

Torque bolt to 39 N·m (29 ft. lbs.).

(2) Install quarter trim panel.
(3) Install quarter trim panel screws.
(4) Install quarter trim bolster.
(5) Connect speaker connector. The left side has

the speaker mounted in the D-pillar trim cover and
the right side will have the speaker mounted in the
rear of the quarter trim panel, but the connector is
accessible from the rear after the D-pillar trim is
removed.

(6) Install D-pillar trim cover.
(7) Install second seat belt lower anchor bolt.

Torque bolt to 39 N·m (29 ft. lbs.).

(8) Install second seat belt upper turning loop

anchor bolt. Torque bolt to 39 N·m (29 ft. lbs.).

(9) Install upper liftgate trim.
(10) Install liftgate sill plate.
(11) Install first row seat belt upper turning loop

anchor bolt. Torque bolt to 39 N·m (29 ft. lbs.).

(12) Install first row seat belt lower anchor bolt.

Torque bolt to 39 N·m (29 ft. lbs.).

(13) Install first and second row seats.

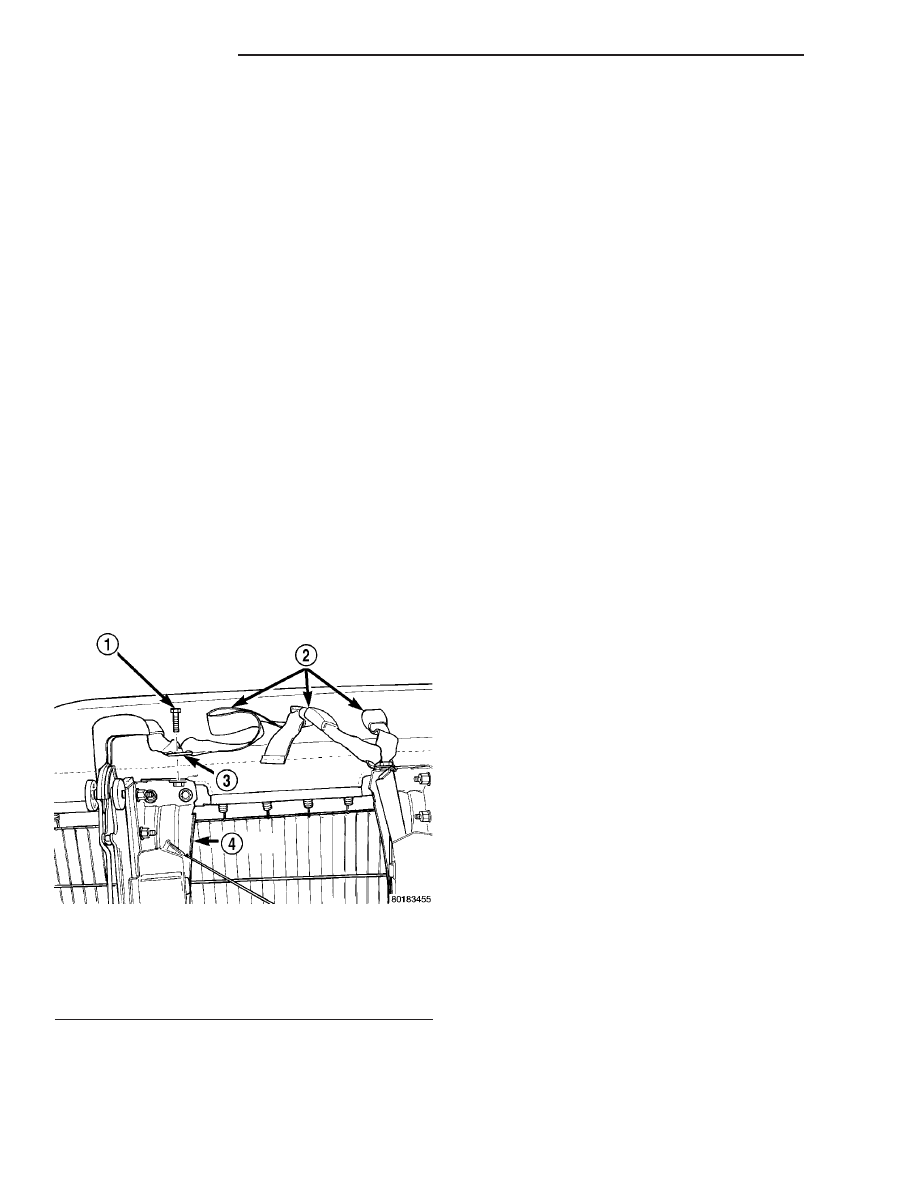

Fig. 7 SEAT BELT BUCKLE - SECOND ROW -

THREE PASSENGER BENCH

1 - ANCHOR BOLT
2 - SEAT BELTS
3 - ANCHOR
4 - RISER

8O - 14

RESTRAINTS

RS

SEAT BELT & RETRACTOR - FIRST ROW - OUTBOARD (Continued)

SEAT BELT & RETRACTOR -
SECOND ROW - RIGHT
OUTBOARD WITH REAR HVAC
- LWB

REMOVAL

(1) Remove first and second row seats.
(2) Remove first row seat belt lower anchor bolt.
(3) Remove first row seat belt upper anchor bolt.
(4) Remove liftgate sill plate.
(5) Remove upper liftgate trim.
(6) Remove second seat belt lower anchor bolt.
(7) Remove second seat belt upper anchor bolt.
(8) Remove D-pillar trim cover.
(9) Disconnect speaker connector. The left side has

the speaker mounted in the D-pillar trim cover and
the right side will have the speaker mounted in the
rear of the quarter trim panel, but the connector is
accessible from the rear after the D-pillar trim is
removed.

(10) Remove quarter trim bolster.
(11) Remove quarter trim panel screws.
(12) Remove quarter trim panel.
(13) Loosen HVAC unit enough to gain access to

seat belt retractor fasteners.

(a) Remove bracket around HVAC unit (Fig. 8).
(b) Remove air duct (Fig. 9).
(c) Remove fasteners attaching HVAC unit to

inner quarter panel (Fig. 10).

(d) Gently pry out on rear HVAC unit to gain

access to the seat belt and retractor.

(14) Remove bolts attaching seat belt guide loop to

inner quarter panel.

(15) Pull outward on HVAC unit and remove bolt

attaching retractor to inner quarter panel.

(16) Remove second row seat belt and retractor

from vehicle.

INSTALLATION

(1) Position second row seat belt and retractor to

vehicle.

(2) Pull outward on HVAC unit and install bolt

attaching retractor to inner quarter panel. Torque
bolt to 39 N·m (29 ft. lbs.).

(3) Install bolts attaching seat belt guide loop to

inner quarter panel.

(4) Install fasteners attaching HVAC unit to inner

quarter panel.

(5) Install air duct.
(6) Install trim panel retaining bracket around

HVAC unit.

(7) Install quarter trim panel.

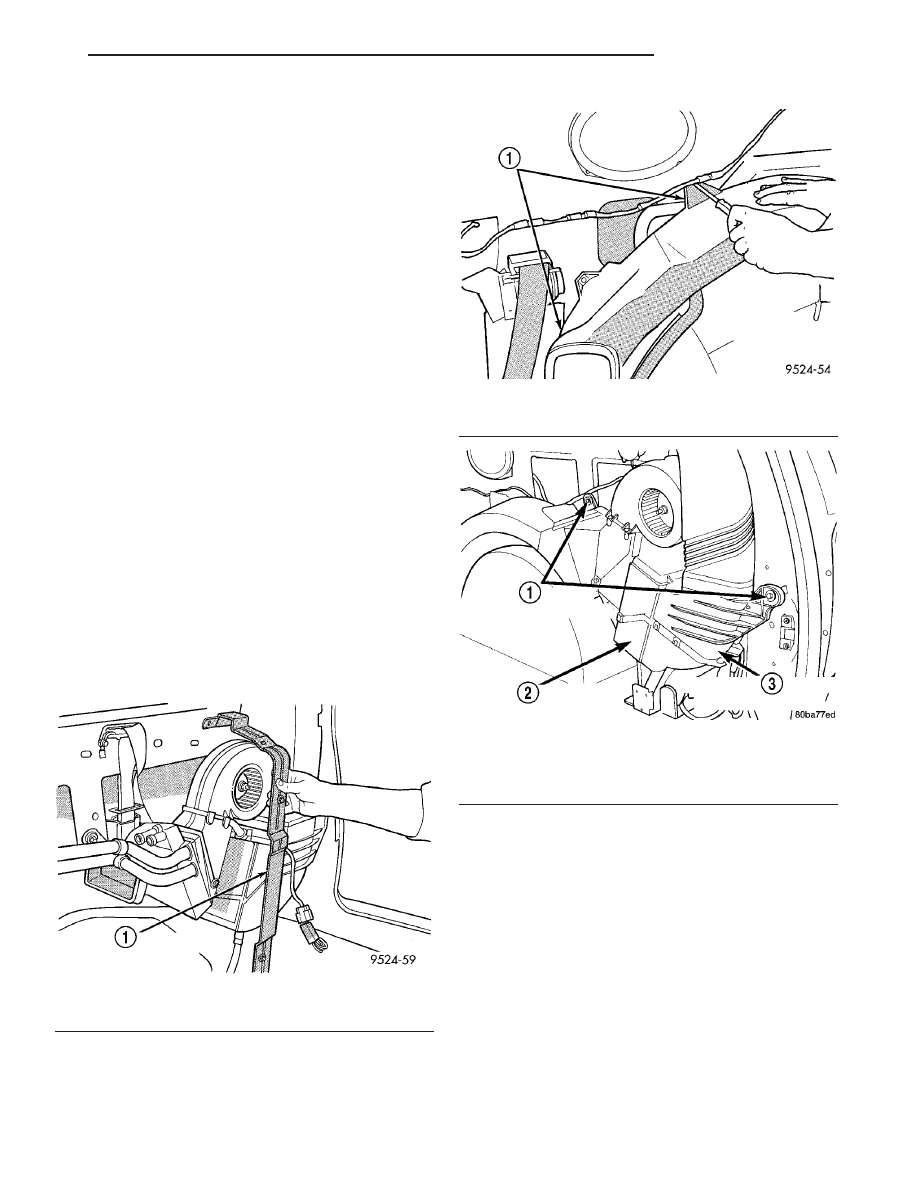

Fig. 8 TRIM PANEL MOUNTING BRACKET

1 - TRIM PANEL MOUNTING BRACKET

Fig. 9 LOWER HEATER DUCT

1 - LOWER HEAT DUCT MOUNTING

Fig. 10 REAR HVAC MOUNTING

1 - REAR HVAC MODULE MOUNTING
2 - REAR EVAPORATOR LOWER HOUSING
3 - REAR EVAPORATOR UPPER HOUSING

RS

RESTRAINTS

8O - 15
