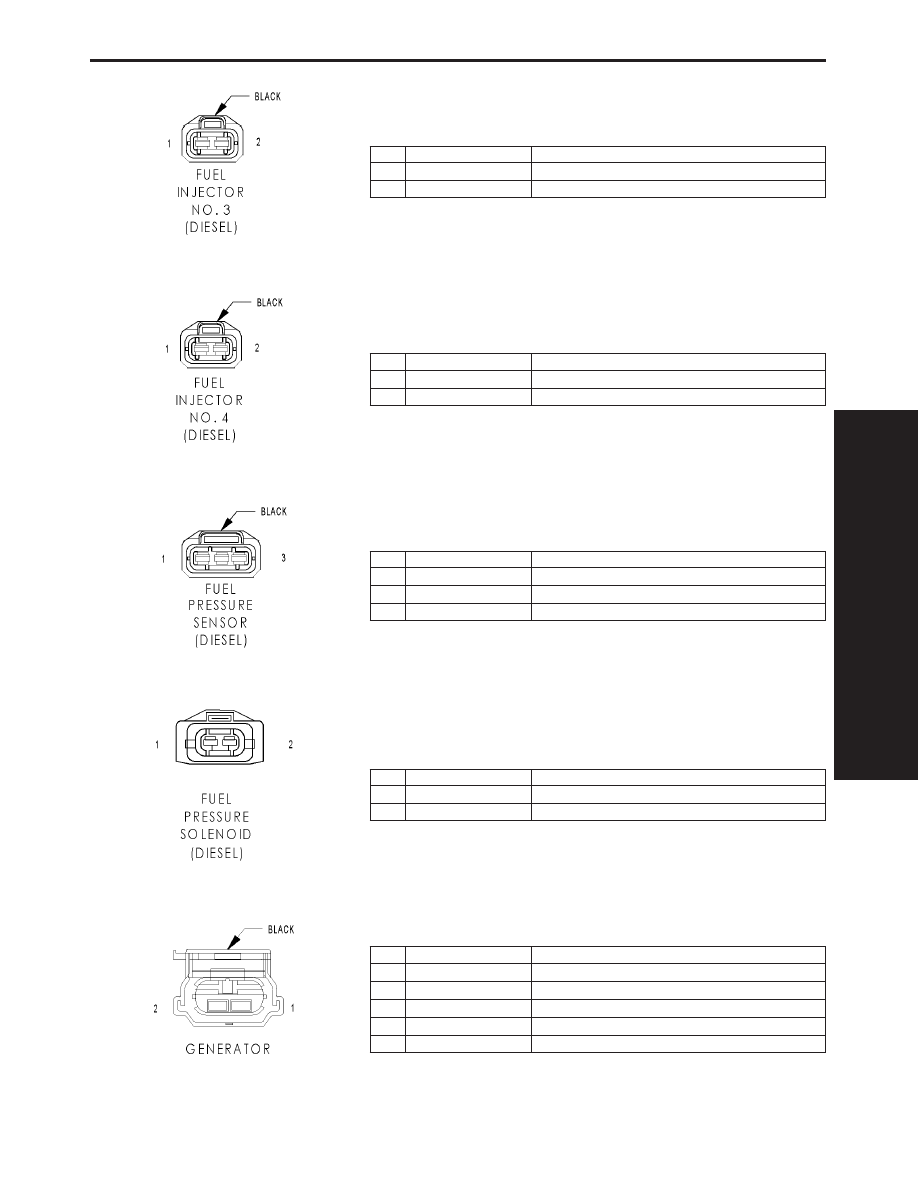

FUEL INJECTOR NO. 3 (DIESEL)

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K13 14BR/LB

FUEL INJECTOR NO. 3 CONTROL

FUEL INJECTOR NO. 4 (DIESEL)

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K14 14LB/BR

FUEL INJECTOR NO. 4 CONTROL

FUEL PRESSURE SENSOR (DIESEL)

CAV

CIRCUIT

FUNCTION

1

K80 20DB/TN

FUEL PRESSURE SENSOR GROUND

2

K78 20GY

FUEL PRESSURE SENSOR SIGNAL

3

K9 20LB

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

FUEL PRESSURE SOLENOID (DIESEL)

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ECM/PCM RELAY OUTPUT

2

K87 16BR

FUEL PRESSURE SOLENOID CONTROL

GENERATOR

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT (GAS)

AUTOMATIC SHUT DOWN RELAY OUTPUT

1

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

2

K20 14BR/GY (DIESEL)

GENERATOR FIELD CONTROL

2

K20 18BR/GY (3.3L/3.8L)

GENERATOR FIELD CONTROL

2

K20 18BR/GY (2.4L)

GEN FIELD CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

263

CONNECTOR PINOUTS

GLOW PLUG RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

1

A202 10RD/WT

FUSED B(+)

2

K152 20DB/WT

GLOW PLUG RELAY CONTROL

3

K342 16BR/WT

ECM/PCM RELAY OUTPUT

4

K154 10BR/OR

GLOW PLUG RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

264

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

265

CONNECTOR PINOUTS

FUSES (IPM)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

20A

INTERNAL

FUSED B(+)

2

15A

INTERNAL

FUSED PARK LAMP RELAY OUTPUT

3

15A

INTERNAL

FUSED PARK LAMP RELAY OUTPUT

4

30A

INTERNAL

FUSED B(+)

5

20A

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

6

20A

F307 16LB/PK (BATTERY POSITION)

FUSED B(+)

6

20A

F307 16LB/PK (ACCESSORY RELAY POSITION)

FUSED ACCESSORY RELAY OUTPUT

8

20A

INTERNAL

FUSED B(+)

9

40A

INTERNAL

FUSED B(+)

10

40A

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

11

20A

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

12

25A

C51 12LB/BR

FUSED REAR BLOWER MOTOR RELAY OUTPUT

13

40A

C15 12DB/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

14

15A

INTERNAL

FUSED B(+) (I.O.D.)

15

20A

INTERNAL (EATX)

FUSED B(+)

15

20A

INTERNAL (DIESEL)

FUSED B(+)

16

25A

INTERNAL

FUSED B(+)

17

20A

INTERNAL

FUSED B(+)

18

15A

INTERNAL

FUSED B(+)

19

40A

A101 12VT/RD

FUSED B(+)

20

40A

A102 12WT/RD

FUSED B(+)

21

25A

A111 12DG/RD

FUSED B(+)

22

40A

A110 12OR/RD

FUSED B(+)

23

10A

A106 20LB/RD

FUSED B(+)

24

20A

A701 16BR/RD

FUSED B(+) (HAZARD)

26

20A

A103 18GY/RD

FUSED B(+)

27

40A

A112 12OR/RD

FUSED B(+)

28

40A

F30 12PK/YL

FUSED ACCESSORY RELAY OUTPUT

30

40A

INTERNAL (EXPORT)

FUSED B(+)

31

40A

A113 12WT/RD

FUSED B(+)

32

40A

A115 12YL/RD

FUSED B(+)

33

15A

INTERNAL

FUSED ACCESSORY RELAY OUTPUT

A/C COMPRESSOR CLUTCH RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

C13 18LB/OR (3.3L/3.8L)

A/C COMPRESSOR CLUTCH RELAY CONTROL

85

C13 20LB/OR (DIESEL)

A/C COMPRESSOR CLUTCH RELAY CONTROL

85

C13 18LB/OR (2.4L)

A/C CLUTCH RELAY CONTROL

86

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

86

F202 18PK/GY (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

87

C3 18DB/YL

A/C COMPRESSOR CLUTCH RELAY OUTPUT

87A

-

-

ECM/PCM RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

K51 20BR/WT

ECM/PCM RELAY CONTROL

86

INTERNAL

FUSED B(+)

87

K342 16BR/WT

ECM/PCM RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

266

CONNECTOR PINOUTS
