8.6

SENSORS

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

255

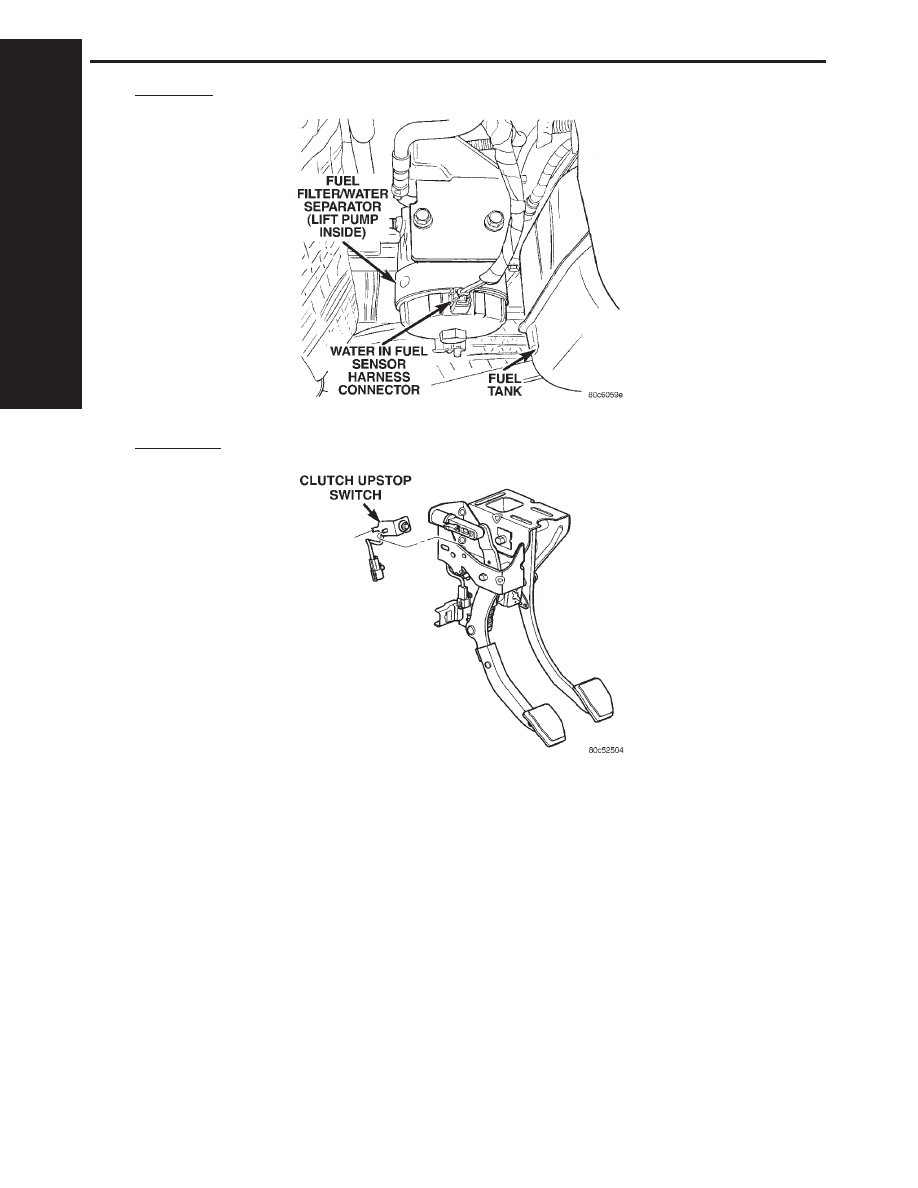

COMPONENT LOCATIONS

8.7

SWITCHES

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

256

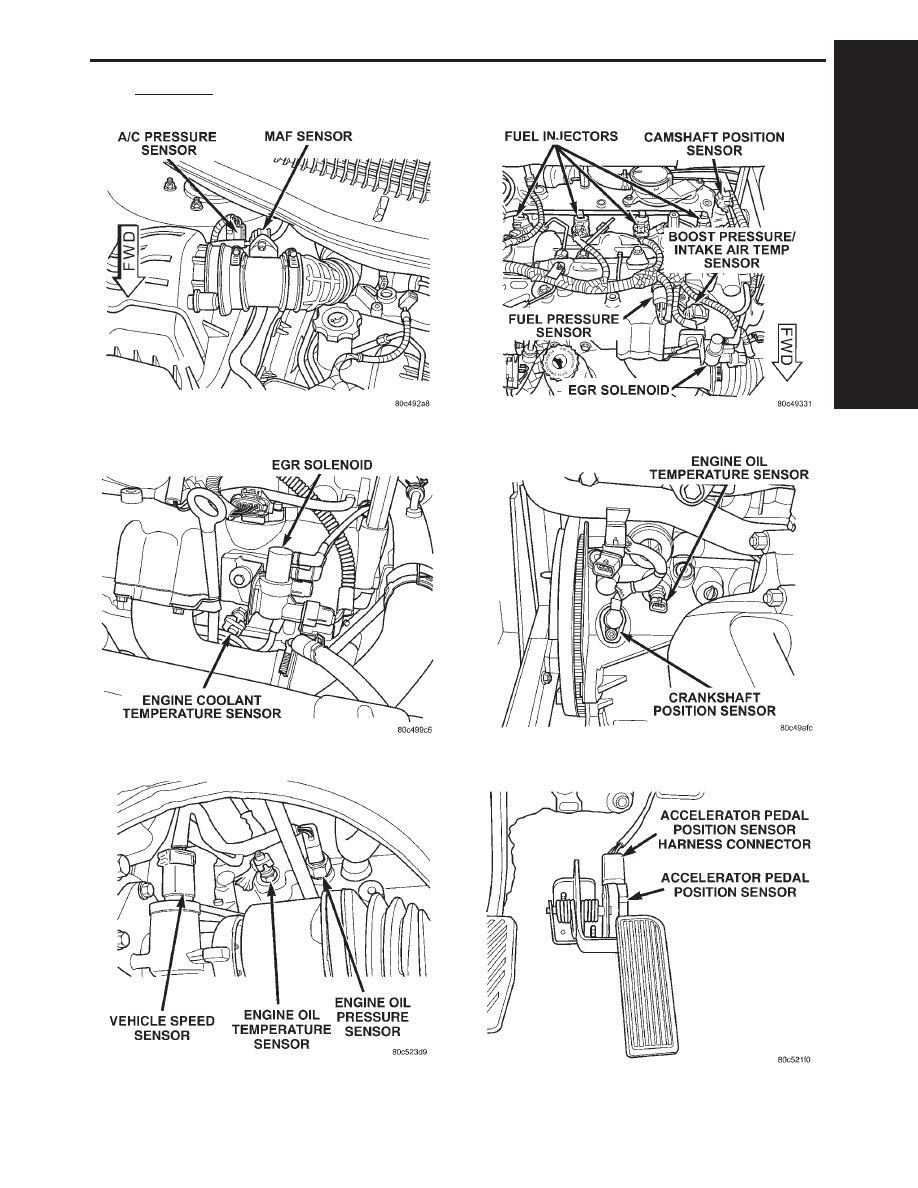

COMPONENT LOCATIONS

8.6

SENSORS (Continued)

9.0

CONNECTOR PINOUTS

A/C COMPRESSOR CLUTCH

CAV

CIRCUIT

FUNCTION

1

C3 20DB/YL (2.4L)

A/C COMPRESSOR CLUTCH RELAY OUTPUT

1

C3 18DB/YL (3.3L/3.8L/
DIESEL)

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

Z153 18BK/GY

GROUND

A/C PRESSURE SENSOR

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG (GAS)

SENSOR GROUND

1

C918 20BK/LB (DIESEL)

A/C PRESSURE SENSOR GROUND

2

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

2

F851 20LB/PK (DIESEL)

SENSOR REFERENCE VOLTAGE B

2

F855 18PK/YL (3.3L/3.8L)

5 VOLT SUPPLY

3

C18 18LB/BR (3.3L/3.8L)

A/C PRESSURE SENSOR SIGNAL

3

C18 20LB/BR (DIESEL)

A/C PRESSURE SENSOR SIGNAL

3

C18 18LB/BR (2.4L)

A/C PRESSURE SIGNAL

4

-

-

ACCELERATOR PEDAL POSITION SENSOR (DIESEL)

CAV

CIRCUIT

FUNCTION

A

-

-

B

-

-

C

-

-

D

K4 20BK/LB

LOW IDLE POSITION SWITCH GROUND

E

K151 20WT

LOW IDLE POSITION SWITCH SENSE

F

-

-

G

-

-

H

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

J

K167 20BR/YL

ACCELERATOR PEDAL POSITION SENSOR GROUND

K

F852 20VT/PK

ACCELERATOR PEDAL POSITION SENSOR 5 VOLT SUPPLY

BATTERY TEMPERATURE SENSOR

CAV

CIRCUIT

FUNCTION

1

K25 20BR/TN (DIESEL)

BATTERY TEMPERATURE SENSOR SIGNAL

1

K91 18DB/YL (3.3L/3.8L)

BATTERY TEMPERATURE SENSOR SIGNAL

1

K91 18DB/YL (2.4L)

BATTERY TEMP SIGNAL

2

K900 18DB/DG (GAS)

SENSOR GROUND

2

K900 20DB/DG (DIESEL)

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

257

CONNECTOR PINOUTS

BOOST PRESSURE SENSOR (DIESEL)

CAV

CIRCUIT

FUNCTION

1

K121 20DB

BOOST PRESSURE SENSOR GROUND

2

K21 20DB/LG

INTAKE AIR TEMPERATURE SENSOR SIGNAL

3

F851 18LB/PK

SENSOR REFERENCE VOLTAGE B

4

K37 20DB/YL

BOOST PRESSURE SENSOR SIGNAL

BRAKE LAMP SWITCH

CAV

CIRCUIT

FUNCTION

1

A103 18GY/RD

FUSED B(+)

2

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

2

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

3

V30 20VT/WT (GAS)

SPEED CONTROL BRAKE SWITCH OUTPUT

4

V32 20VT/YL (GAS)

SPEED CONTROL ON/OFF SWITCH SENSE

5

Z429 20BK/OR

GROUND

6

B29 20DG/WT

SECONDARY BRAKE SWITCH SIGNAL

CAMSHAFT POSITION SENSOR (DIESEL)

CAV

CIRCUIT

FUNCTION

1

K944 20BK/GY

CAMSHAFT POSITION SENSOR GROUND

2

K44 20DB/GY

CAMSHAFT POSITION SENSOR SIGNAL

3

K342 16BR/WT

ECM/PCM RELAY OUTPUT

CLUTCH PEDAL UPSTOP SWITCH (DIESEL)

CAV

CIRCUIT

FUNCTION

1

K119 20DB/LG

CLUTCH PEDAL UPSTOP SWITCH SENSE

2

Z150 20BK/LG

GROUND

CRANKSHAFT POSITION SENSOR (DIESEL)

CAV

CIRCUIT

FUNCTION

1

Z122 18WT

GROUND (DRAIN)

2

K3 20BR/OR

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

3

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

258

CONNECTOR PINOUTS
