HEAT SHIELDS

REMOVAL

(1) Remove front wiper unit (Refer to 8 - ELEC-

TRICAL/WIPERS/WASHERS/WIPER

MODULE

-

REMOVAL).

(2) Remove engine cover (Refer to 9 - ENGINE -

REMOVAL).

(3) Partially drain cooling system (Refer to 7 -

COOLING/ENGINE/COOLANT - STANDARD PRO-
CEDURE).

(4) Remove thermostat housing to upper radiator

hose tube (Fig. 9).

Fig. 6 Inspect Compressor Housing for Impeller

Rubbing Condition - Typical

Fig. 7 Measure Turbocharger Axial End Play -

Typical

Fig. 8 Measure Turbocharger Bearing Radial

Clearance - Typical

1 - FEELER GAUGE

Fig. 9 TURBOCHARGER AND COOLANT PIPES

1 - TURBOCHARGER OUTLET PIPE RETAINING BOLT
2 - TURBOCHARGER OUTLET PIPE
3 - ADAPTER HOSE
4 - HEAT SHIELD
5 - HOSE CLAMPS
6 - TURBOCHARGER INLET PIPE RETAINING BOLT
7 - TURBOCHARGER INLET PIPE
8 - ADAPTER HOSE
9 - HOSE CLAMPS
10 - EGR VALVE TO INTAKE AIR INLET PIPE
11 - CLAMP
12 - THERMOSTAT HOUSING TO UPPER RADIATOR HOSE PIPE

RG

EXHAUST SYSTEM AND TURBOCHARGER

11 - 5

TURBOCHARGER (Continued)

(5) Remove exhaust manifold heat shield retaining

bolts and remove shield (Fig. 10).

INSTALLATION

(1) Reposition exhaust heat shield (Fig. 10).
(2) Install exhaust heat shield retaining bolts (Fig.

10). Torque bolts to 27.5N·m.

(3) Install thermostat housing to upper radiator

hose tube (Fig. 9).

(4) Refill cooling system (Refer to 7 - COOLING/

ENGINE/COOLANT - STANDARD PROCEDURE).

(5) Install engine cover (Refer to 9 - ENGINE -

INSTALLATION).

(6) Install front wiper unit (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/WIPER

MODULE

-

INSTALLATION).

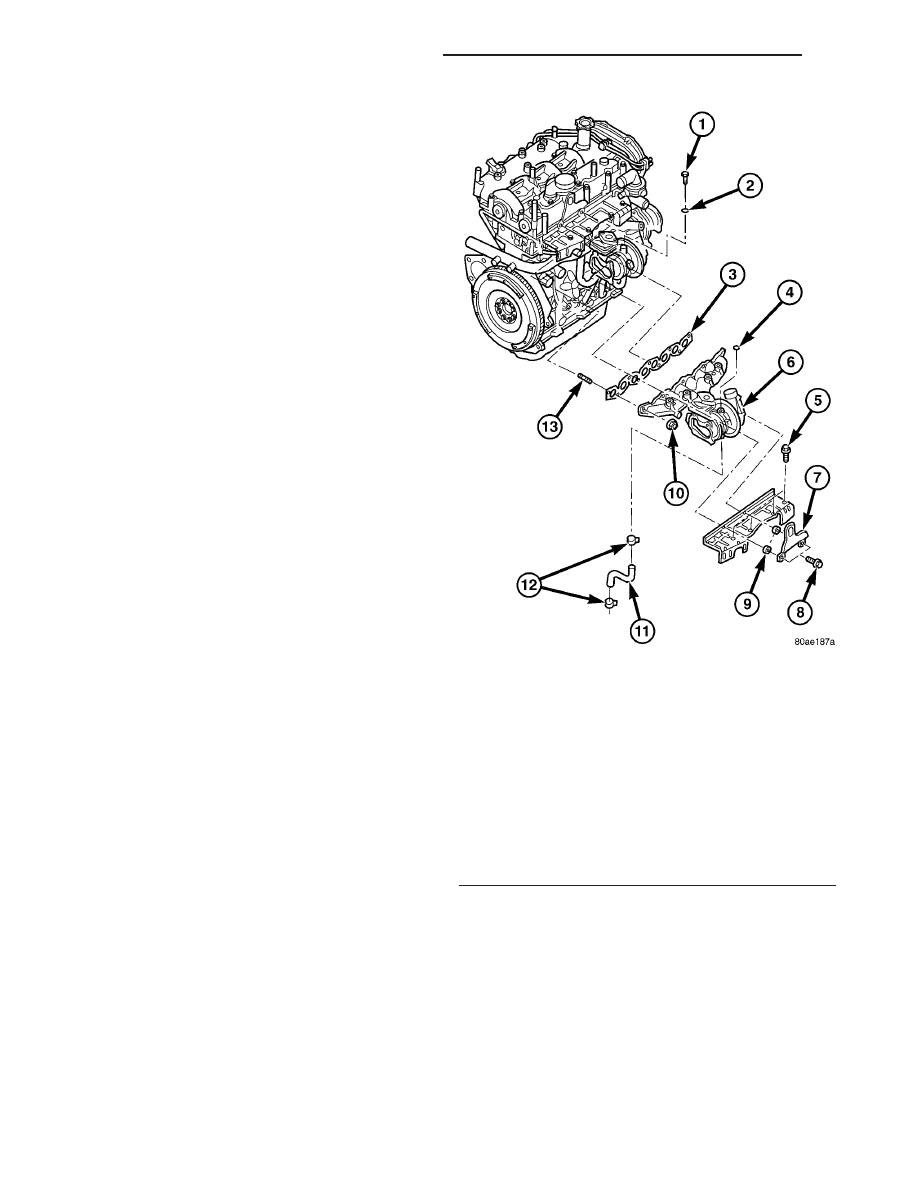

Fig. 10 EXHAUST MANIFOLD AND

TURBOCHARGER

1 - TURBOCHARGER OIL SUPPLY BANJO BOLT
2 - COPPER WASHER
3 - EXHAUST MANIFOLD GASKET
4 - COPPER WASHER
5 - EXHAUST MANIFOLD HEAT SHIELD RETAINING BOLT
6 - TURBOCHARGER
7 - ENGINE LIFT HOOK
8 - ENGINE LIFT HOOK RETAINING BOLT
9 - SPACER
10 - EXHAUST MANIFOLD RETAINING NUT
11 - TURBOCHARGER OIL RETURN HOSE
12 - HOSE CLAMPS
13 - EXHAUST MANIFOLD STUDS

11 - 6

EXHAUST SYSTEM AND TURBOCHARGER

RG

HEAT SHIELDS (Continued)

FUEL SYSTEM

TABLE OF CONTENTS

page

page

FUEL SYSTEM 2.5L TURBO DIESEL

DESCRIPTION - DIESEL FUEL DELIVERY

SYSTEM

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

WARNING - HIGH FUEL SYSTEM PRESSURE

. . 1

DIAGNOSIS AND TESTING

DIAGNOSIS AND TESTING - AIR IN FUEL

SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

DIAGNOSIS AND TESTING - FUEL SUPPLY

RESTRICTIONS . . . . . . . . . . . . . . . . . . . . . . . . 3

DIAGNOSIS AND TESTING - FUEL

DELIVERY SYSTEM . . . . . . . . . . . . . . . . . . . . 3

STANDARD PROCEDURE

STANDARD PROCEDURE - FUEL

TRANSFER PUMP PRESSURE TEST . . . . . . . 4

STANDARD PROCEDURES - DRAINING

WATER FROM FUEL FILTER . . . . . . . . . . . . . . 4

STANDARD PROCEDURE - FUEL SYSTEM

AIR PURGE . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

STANDARD PROCEDURES - CLEANING

FUEL SYSTEM COMPONENTS . . . . . . . . . . . . 5

SPECIFICATIONS - TORQUE

. . . . . . . . . . . . . . . 5

FUEL DELIVERY

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

FUEL INJECTION

. . . . . . . . . . . . . . . . . . . . . . . . 17

FUEL SYSTEM 2.5L TURBO
DIESEL

DESCRIPTION - DIESEL FUEL DELIVERY
SYSTEM

WARNING:

HIGH

—

PRESSURE

FUEL

LINES

DELIVER DIESEL FUEL UNDER EXTREME PRES-
SURE FROM THE INJECTION PUMP TO THE FUEL
INJECTORS. THIS MAY BE AS HIGH AS 1600 BAR
(23,200

PSI).

USE

EXTREME

CAUTION

WHEN

INSPECTING FOR HIGH - PRESSURE FUEL LEAKS.
FUEL UNDER THIS AMOUNT OF PRESSURE CAN
PENETRATE SKIN CAUSING PERSONAL INJURY
OR DEATH. INSPECT FOR HIGH - PRESSURE FUEL
LEAKS WITH A SHEET OF CARDBOARD. WEAR
SAFETY GOGGLES AND ADEQUATE PROTECTIVE
CLOTHING WHEN SERVICING FUEL SYSTEM.

The fuel system on the 2.5L Common Rail Diesel

(CRD) Engine uses a high pressure pump and an
Electronic Control Module (ECM). (Fig. 1)

The fuel delivery system consists of the:
• Accelerator pedal

• Air cleaner housing/element

• Fuel filter/water separator

• Fuel heater

• Fuel heater relay

• Fuel/Lift pump

• High Pressure Fuel injection pump

• Fuel injectors

• Fuel tank

• Fuel tank filler/vent tube assembly

• Fuel tank filler tube cap

• Fuel tank module containing fuel tank vent

valves and a fuel gauge sending unit (fuel level sen-
sor).

• Fuel tubes/lines/hoses

• High-pressure fuel injector lines

• Low-pressure fuel supply lines

• Low-pressure fuel return line

• Overflow valve

• Quick-connect fittings

• Water draining

WARNING - HIGH FUEL SYSTEM PRESSURE

WARNING: HIGH-PRESSURE FUEL LINES DELIVER
FUEL UNDER EXTREME PRESSURE FROM THE
INJECTION

PUMP

TO

THE

INJECTORS.

THIS

MAYBE AS HIGH AS 1600BAR (23,200PSI). USE
EXTREME CAUTION WHEN INSPECTING FOR HIGH-
PRESSURE

FUEL

LEAKS.

FUEL

UNDER

THIS

AMOUNT OF PRESSURE CAN PENETRATE SKIN
CAUSING PERSONAL INJURY OR DEATH. INSPECT
HIGH-PRESSURE FUEL LEAKS WITH A SHEET OF
CARDBOARD. WEAR SAFETY GOGGLES AND ADE-
QUATE PROTECTIVE CLOTHING WHEN SERVICING
FUEL SYSTEM.

RG

FUEL SYSTEM

14 - 1

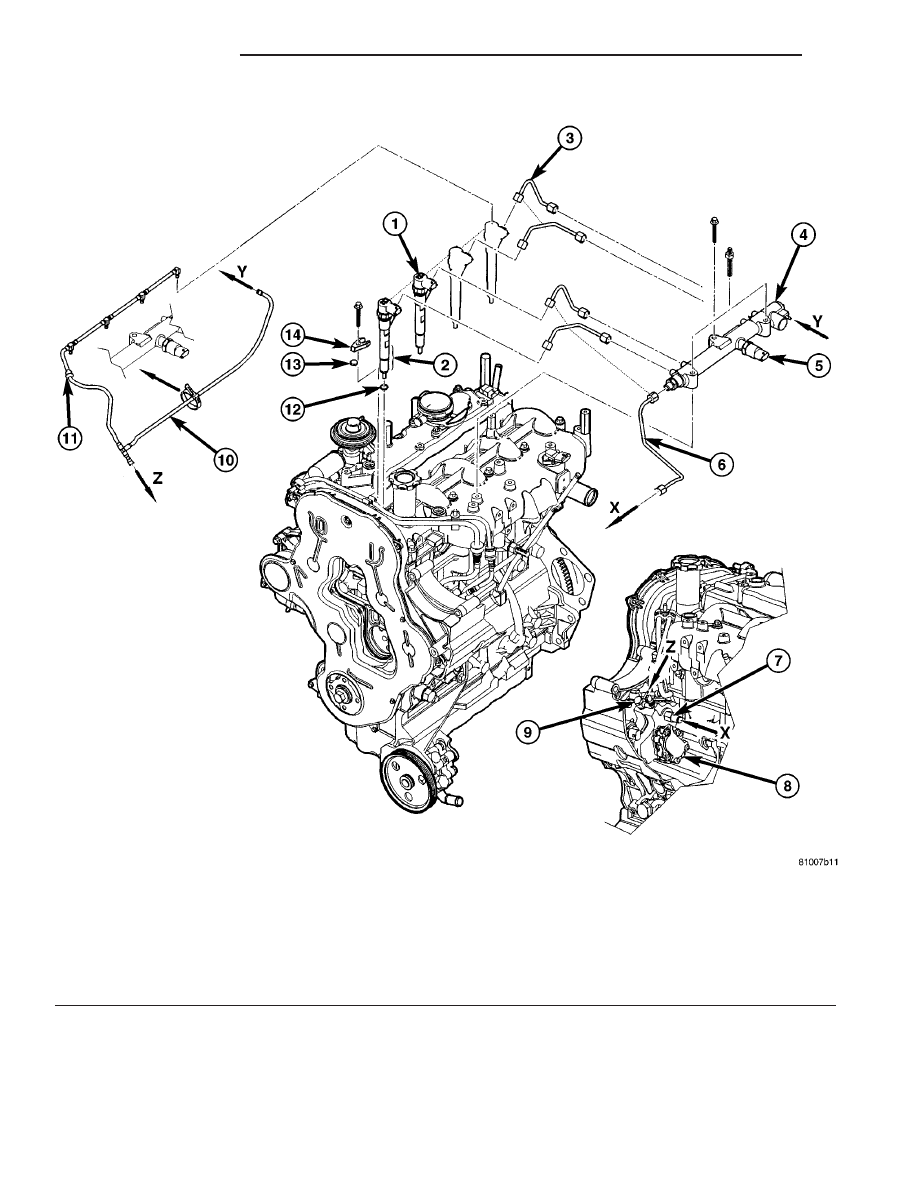

Fig. 1 CRD Fuel System

1 - FUEL INJECTOR

8 - HIGH PRESSURE INJECTION PUMP

2 - FUEL INJECTOR ANTI-SEIZE LUBRICATION POINT

9 - INJECTION PUMP FUEL RETURN FITTING

3 - HIGH PRESSURE FUEL LINE

10 - FUEL INJECTOR FUEL RETURN HOSE

4 - FUEL RAIL

11 - FUEL FLOW BACK VALVE

5 - FUEL RAIL PRESSURE SENSOR

12 - FUEL INJECTOR O-RING

6 - HIGH PRESSURE FUEL LINE

13 - FUEL INJECTOR HOLD DOWN WASHER

7 - INJECTION PUMP HIGH PRESSURE OUTLET

14 - FUEL INJECTOR HOLD DOWN

14 - 2

FUEL SYSTEM

RG

FUEL SYSTEM 2.5L TURBO DIESEL (Continued)
