WARNING: DO NOT JUMP START WHEN MAINTE-
NANCE FREE BATTERY INDICATOR DOT IS BRIGHT
COLOR.

WARNING:

DO

NOT

ALLOW

JUMPER

CABLE

CLAMPS TO TOUCH EACH OTHER WHEN CON-
NECTED TO A BOOSTER SOURCE.

WARNING: DO NOT USE OPEN FLAME NEAR BAT-
TERY

WARNING: REMOVE METALLIC JEWELRY WORN
ON HANDS OR WRISTS TO AVOID INJURY BY
ACCIDENTAL ARCING OF BATTERY CURRENT.

WARNING: WHEN USING A HIGH OUTPUT BOOST-
ING DEVICE, DO NOT ALLOW BATTERY VOLTAGE
TO EXCEED 16 VOLTS.

WARNING: REFER TO INSTRUCTIONS PROVIDED
WITH DEVICE BEING USED.

CAUTION: DO NOT ATTEMPT TO PUSH OR TOW
THE VEHICLE TO START IT. THE VEHICLE CANNOT
BE STARTED THIS WAY. PUSHING WITH ANOTHER
VEHICLE MAY DAMAGE THE TRANSAXLE OR THE
REAR OF THE VEHICLE.

(1) Raise hood on disabled vehicle and visually

inspect engine compartment for:

• Battery cable clamp condition, clean if necessary.

• Frozen battery.

• Clear or bright color test indicator, if equipped.

• Generator drive belt condition and tension.

• Fuel fumes or leakage, correct if necessary.

CAUTION: If the cause of starting problem on dis-
abled vehicle is severe, damage to booster vehicle
charging system can result.

(2) When using another vehicle as a booster

source, park the booster vehicle within cable reach.
Turn off all accessories, set the parking brake, place
the automatic transmission in PARK or the manual
transmission in NEUTRAL and turn the ignition
OFF.

(3) On disabled vehicle, place gear selector in park

or neutral and set park brake. Turn off all accesso-
ries.

(4) Connect jumper cables to booster battery. RED

clamp to positive terminal (+). BLACK clamp to neg-
ative terminal (-). DO NOT allow clamps at opposite

end of cables to touch, electrical arc will result.
Review all warnings in this procedure.

(5) On disabled vehicle, connect RED jumper cable

clamp to positive (+) terminal. Connect BLACK
jumper cable clamp to engine ground as close to the
ground cable attaching point as possible (Fig. 6).
(Refer to 8 - ELECTRICAL/BATTERY SYSTEM/BAT-
TERY - STANDARD PROCEDURE).

(6) Start the engine in the vehicle which has the

booster battery, let the engine idle a few minutes,
then start the engine in the vehicle with the dis-
charged battery.

CAUTION: Do not crank starter motor on disabled
vehicle for more than 15 seconds, starter may over-
heat and could fail.

(7) If engine does not start within 15 seconds, stop

cranking engine and allow starter to cool (15 min-
utes), before cranking again.

DISCONNECT CABLE CLAMPS AS FOLLOWS:

• Disconnect BLACK cable clamp from engine

ground on disabled vehicle.

• When using a Booster vehicle, disconnect

BLACK cable clamp from battery negative terminal.
Disconnect RED cable clamp from battery positive
terminal.

• Disconnect RED cable clamp from battery posi-

tive terminal on disabled vehicle.

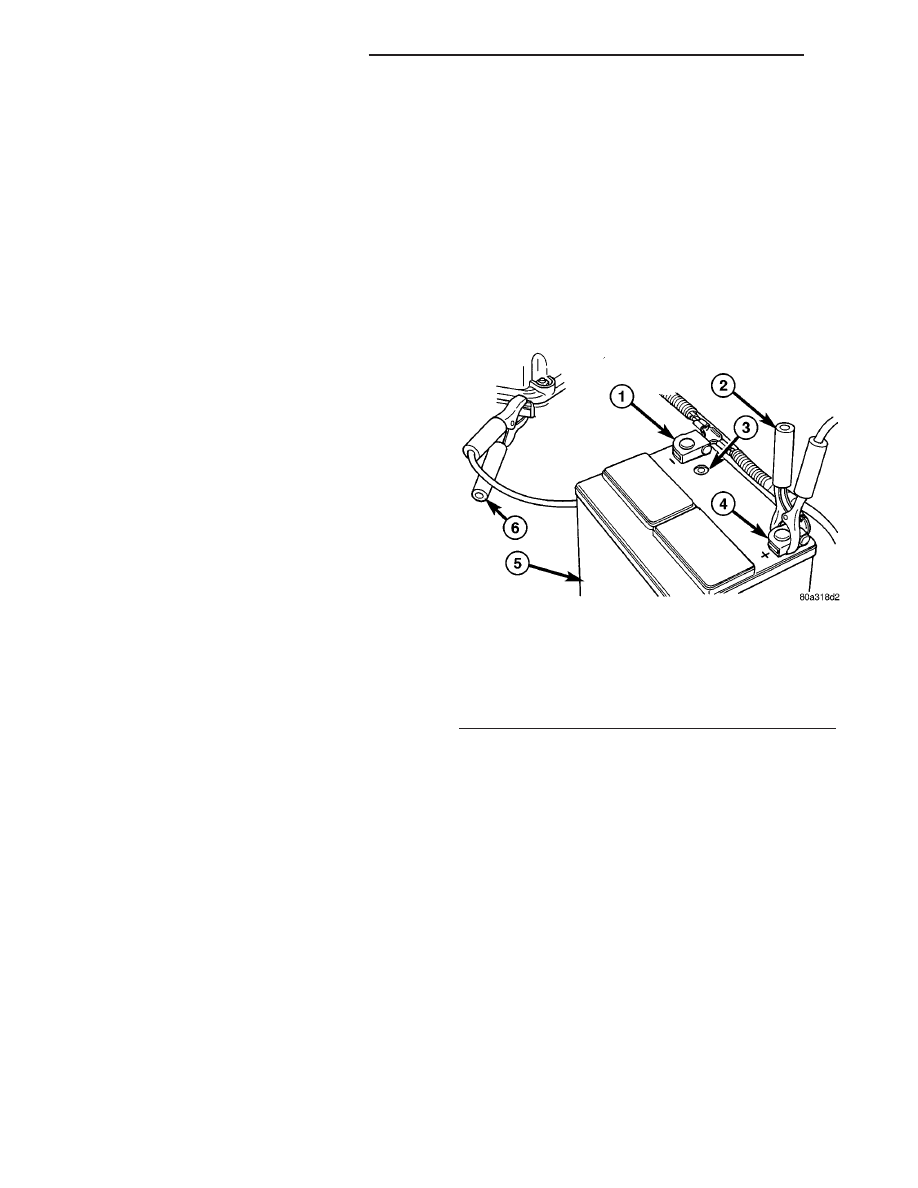

Fig. 6 JUMPER CABLE CLAMP CONNECTIONS

1 - BATTERY NEGATIVE TERMINAL
2 - POSITIVE JUMPER CABLE
3 - TEST INDICATOR (IF EQUIPPED)
4 - BATTERY POSITIVE TERMINAL
5 - BATTERY
6 - NEGATIVE JUMPER CABLE

0 - 16

LUBRICATION & MAINTENANCE

RS

JUMP STARTING (Continued)

TOWING

STANDARD PROCEDURE - TOWING

WARNINGS AND CAUTIONS

WARNING: DO NOT ALLOW TOWING ATTACHMENT
DEVICES TO CONTACT THE FUEL TANK OR LINES,
FUEL LEAK CAN RESULT.
DO NOT LIFT OR TOW VEHICLE BY FRONT OR
REAR BUMPER.
DO NOT GO UNDER A LIFTED VEHICLE IF NOT
SUPPORTED PROPERLY ON SAFETY STANDS.
DO NOT ALLOW PASSENGERS TO RIDE IN A
TOWED VEHICLE.
USE A SAFETY CHAIN THAT IS INDEPENDENT
FROM THE TOWING ATTACHMENT DEVICE.

CAUTION: Do not damage brake lines, exhaust sys-
tem, shock absorbers, sway bars, or any other
under vehicle components when attaching towing
device to vehicle.
Do not secure vehicle to towing device by the use
of front or rear suspension or steering components.
Remove or secure loose or protruding objects from
a damaged vehicle before towing.
Refer to state and local rules and regulations before
towing a vehicle.
Do not allow weight of towed vehicle to bear on
lower fascia, air dams, or spoilers.

RECOMMENDED TOWING EQUIPMENT

To avoid damage to bumper fascia and air dams

use:

• FWD vehicles, use of a flat bed towing device or

a wheel lift is recommended (Fig. 7).

• AWD vehicles, a flat bed towing device or a

wheel lift and towing dolly is recommended (Fig. 7).

When using a wheel lift towing device, be sure the

disabled vehicle has at least 100 mm (4 in.) ground
clearance. If minimum ground clearance cannot be
reached, use a towing dolly. If a flat bed device is
used, the approach angle should not exceed 15
degrees.

GROUND CLEARANCE

CAUTION: If vehicle is towed with wheels removed,
install lug nuts to retain brake drums or rotors.

A towed vehicle should be raised until the lifted

wheels are a minimum 100 mm (4 in.) from the
ground. Be sure there is at least 100 mm (4 in.)
clearance between the tail pipe and the ground. If
necessary, remove the wheels from the front end of

the vehicle and lower the front end closer to the
ground, to increase the ground clearance at the rear
of the vehicle. Install lug nuts on wheel attaching
studs to retain brake drums or rotors.

LOCKED VEHICLE TOWING

When a locked vehicle must be towed with the

front wheels on the ground, use a towing dolly or flat
bed hauler.

FLAT TOWING WITH TOW BAR

• Three speed automatic transaxle vehicles can be

flat towed at speeds not to exceed 40 km/h (25 mph)
for not more than 25 km (15 miles). The steering col-
umn must be unlocked and gear selector in neutral.

• Four speed electronic automatic transaxle vehi-

cles can be flat towed at speeds not to exceed 72
km/h (44 mph) for not more than 160 km (100 miles).
The steering column must be unlocked and gear
selector in neutral.

• AWD models should not be flat towed. For addi-

tional information, refer to RECOMMENDED TOW-
ING EQUIPMENT in this section.

FLAT BED TOWING TIE DOWNS

CAUTION: Do not tie vehicle down by attaching
chains or cables to suspension components or
engine mounts, damage to vehicle can result.

The vehicle can be tied to a flat bed device using

the two pair of front slots on the bottom surface of
the rails, behind the front wheels. The two pair of
rear slots on the bottom of the rail between the
bumper extension bolts and on the bottom of the rail
just

rearward

of

the

jounce

bumper.

Vehicles

equipped with a rear sway bar have brackets at this
location.

Fig. 7 RECOMMENDED TOWING

1 - WHEEL LIFT
2 - FLAT BED

RS

LUBRICATION & MAINTENANCE

0 - 17

TOWING – FRONT WHEEL LIFT

If the vehicle is being towed from the front, when-

ever possible ensure at least 10 inches road clearance
to the tires.

TOWING – REAR WHEEL LIFT

If a vehicle cannot be towed with the front wheels

lifted, the rear wheels can be lifted provided the fol-
lowing guide lines are observed.

CAUTION: Do not use steering column lock to
secure steering wheel during towing operation.

• On AWD vehicles, all four wheels must be free to

rotate. Use towing dollies at unlifted end of vehicle.

• Unlock steering column and secure steering

wheel in straight ahead position with a clamp device
designed for towing.

• Three speed automatic transaxle vehicles can be

flat towed at speeds not to exceed 40 km/h (25 mph)
for not more than 25 km (15 miles). The steering col-
umn must be unlocked and gear selector in neutral.

• Four speed electronic automatic transaxle vehi-

cles can be flat towed at speeds not to exceed 72
km/h (44 mph) for not more than 160 km (100 miles).
The steering column must be unlocked and gear
selector in neutral.

0 - 18

LUBRICATION & MAINTENANCE

RS

TOWING (Continued)

MAINTENANCE SCHEDULES

TABLE OF CONTENTS

page

page

MAINTENANCE SCHEDULES FOR ALL

MARKETS EXCEPT U.S., CANADA and
MEXICO
DESCRIPTION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 1

DESCRIPTION — DIESEL ENGINES

. . . . . . . . 9

MAINTENANCE SCHEDULES
FOR ALL MARKETS EXCEPT
U.S., CANADA and MEXICO

DESCRIPTION

DESCRIPTION

Maintenance Schedule Information not included in

this section, is located in the appropriate Owner’s
Manual.

There are two maintenance schedules that show

the required service for your vehicle.

First is Schedule “B”. It is for vehicles that are

operated under the conditions that are listed below
and at the beginning of the schedule.

• Day or night temperatures are below 0° C (32°

F).

• Stop and go driving.

• Extensive engine idling.

• Driving in dusty conditions.

• Short trips of less than 16 km (10 miles).

• More than 50% of your driving is at sustained

high speeds during hot weather, above 32° C (90°
F).

L

• Trailer towing.L

• Taxi, police, or delivery service (commercial ser-

vice).

L

• Off-road or desert operation.

• If equipped for and operating with E-85

(ethanol) fuel.

NOTE: Most vehicles are operated under the condi-
tions listed for Schedule

(

B

(

.

Second is Schedule “A”. It is for vehicles that are

not operated under any of the conditions listed under
Schedule

9B9.

Use the schedule that best describes your driving

conditions. Where time and mileage are listed, follow
the interval that occurs first.

CAUTION: Failure to perform the required mainte-
nance items may result in damage to the vehicle.

At Each Stop for Fuel

• Check the engine oil level about 5 minutes after

a fully warmed engine is shut off. Checking the oil
level while the vehicle is on level ground will
improve the accuracy of the oil level reading. Add oil
only when the level is at or below the ADD or MIN
mark.

• Check the windshield washer solvent and add if

required.

Once a Month

• Check tire pressure and look for unusual wear

or damage.

• Inspect the battery and clean and tighten the

terminals as required.

• Check the fluid levels of coolant reservoir, brake

master cylinder, power steering and transmission
and add as needed.

• Check all lights and all other electrical items for

correct operation.

At Each Oil Change

• Change the engine oil filter.

• Inspect the exhaust system.

• Inspect the brake hoses.

• Inspect the CV joints and front suspension com-

ponents.

• Check the automatic transmission fluid level.

• Check the manual transmission fluid level.

• Check the coolant level, hoses, and clamps.

• Rotate the tires at each oil change interval

shown on Schedule “A” 12 000 km (7,500 miles) or
every other interval shown on Schedule “B” 10 000
km (6,000 miles).

SCHEDULE “B”

Follow schedule “B” if you usually operate your

vehicle under one or more of the following conditions.
Change the automatic transmission fluid and filter

RS

MAINTENANCE SCHEDULES

0a - 1
