(3) Remove torque wrench from tensioner bracket,

and torque lower tensioner bracket fastener to 28
N·m (250 in. lbs.).

(4) Verify proper belt tension (Refer to 7 - COOL-

ING/ACCESSORY DRIVE/DRIVE BELTS - STAN-
DARD PROCEDURE - CHECKING ACCESSORY
DRIVE BELT TENSION - 2.7L).

USED BELT

(1) Engage a torque wrench, with a maximum 2

inch extension in the 1/2 inch square opening of the
tensioner bracket (Fig. 9).

(2) Apply 96 N·m (71 ft. lbs.) of torque, counter-

clockwise to the tensioner bracket while tightening
the upper fastener. Torque fastener to 28 N·m (250
in. lbs.) (Fig. 9).

(3) Remove torque wrench from tensioner bracket,

and torque lower tensioner bracket fastener to 28
N·m (250 in. lbs.).

(4) Verify proper belt tension (Refer to 7 - COOL-

ING/ACCESSORY DRIVE/DRIVE BELTS - STAN-
DARD PROCEDURE - CHECKING ACCESSORY
DRIVE BELT TENSION - 2.7L).

POWER STEERING PUMP BELT TENSIONING

(1) Insert a 1/2” drive breaker bar into the square

opening on the power steering pump bracket.

(2) Hold clockwise pressure on power steering

pump bracket and tighten adjusting bolt.

(3) Verify proper belt tension (Refer to 7 - COOL-

ING/ACCESSORY DRIVE/DRIVE BELTS - STAN-
DARD PROCEDURE - CHECKING ACCESSORY
DRIVE BELT TENSION - 2.7L).

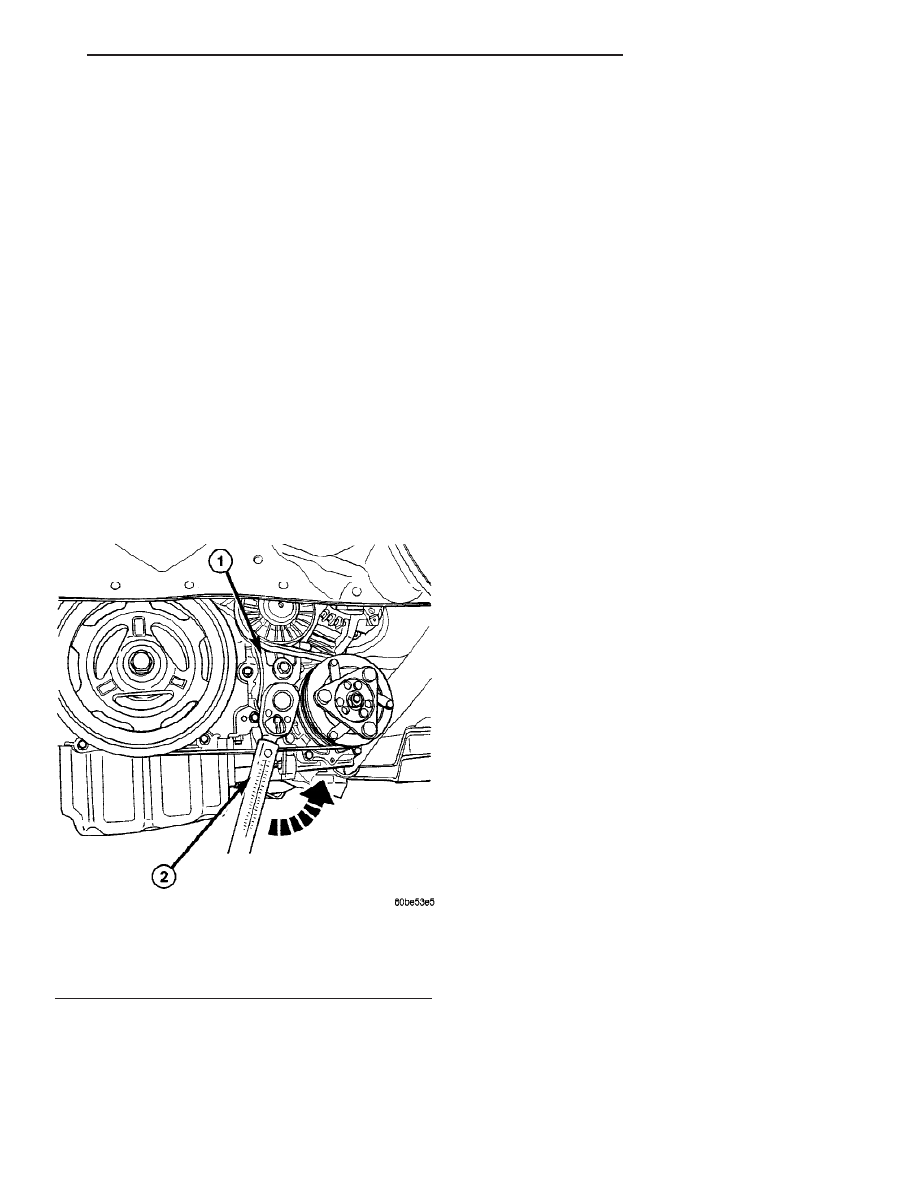

Fig. 9 Air Conditioning Compressor/Generator Belt

Adjustment - 2.7L

1 - TENSIONER BRACKET
2 - TORQUE WRENCH WITH TWO INCH EXTENSION

JR

ACCESSORY DRIVE

7 - 9

DRIVE BELTS (Continued)

ENGINE

TABLE OF CONTENTS

page

page

ENGINE

DESCRIPTION - COOLING SYSTEM

. . . . . . . . . 11

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 11

DIAGNOSIS AND TESTING

DIAGNOSIS AND TESTING - COOLING

SYSTEM DIAGNOSIS . . . . . . . . . . . . . . . . . . 15

DIAGNOSIS AND TESTING - COOLING

SYSTEM FLOW CHECK . . . . . . . . . . . . . . . . 21

DIAGNOSIS AND TESTING - COOLING

SYSTEM LEAK TESTING . . . . . . . . . . . . . . . . 22

DIAGNOSIS AND TESTING - COOLING

SYSTEM AERATION . . . . . . . . . . . . . . . . . . . 22

DIAGNOSIS AND TESTING - COOLING

SYSTEM DEAERATION . . . . . . . . . . . . . . . . . 23

STANDARD PROCEDURE

COOLANT LEVEL CHECK - ROUTINE

. . . . . . 23

COOLING SYSTEM - DRAINING

. . . . . . . . . . 24

COOLING SYSTEM - FILLING

. . . . . . . . . . . . 24

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 26

COOLANT

DESCRIPTION - ENGINE COOLANT

. . . . . . . . . 26

DIAGNOSIS AND TESTING - COOLANT

CONCENTRATION TESTING

. . . . . . . . . . . . . 26

STANDARD PROCEDURE

COOLANT - ADDING ADDITIONAL

. . . . . . . . 27

STANDARD PROCEDURE - COOLANT

SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

COOLANT OUTLET CONNECTOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 28

COOLANT RECOVERY CONTAINER - 2.0L/2.4L

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 28

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 28

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

COOLANT PRESSURE CONTAINER - 2.7L

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 29

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

ENGINE BLOCK HEATER

DESCRIPTION

DESCRIPTION - 2.0L/2.4L

. . . . . . . . . . . . . . . 30

DESCRIPTION - 2.7L

. . . . . . . . . . . . . . . . . . . 30

OPERATION

OPERATION - 2.0L/2.4L

. . . . . . . . . . . . . . . . . 30

OPERATION - 2.7L

. . . . . . . . . . . . . . . . . . . . 30

DIAGNOSIS AND TESTING - ENGINE BLOCK

HEATER TESTING

. . . . . . . . . . . . . . . . . . . . . 30

REMOVAL

REMOVAL - 2.0L/2.4L

. . . . . . . . . . . . . . . . . . 30

REMOVAL - 2.7L

. . . . . . . . . . . . . . . . . . . . . . 30

INSTALLATION

INSTALLATION - 2.0L/2.4L

. . . . . . . . . . . . . . . 31

INSTALLATION - 2.7L

. . . . . . . . . . . . . . . . . . 31

ENGINE COOLANT TEMPERATURE SENSOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 31

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 31

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 32

ENGINE COOLANT THERMOSTAT

DESCRIPTION

DESCRIPTION - 2.0L/2.4L

. . . . . . . . . . . . . . . 32

DESCRIPTION - 2.7L

. . . . . . . . . . . . . . . . . . . 32

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 32

DIAGNOSIS AND TESTING - ENGINE

COOLANT THERMOSTAT TESTING

. . . . . . . . 32

REMOVAL

REMOVAL - 2.0L/2.4L

. . . . . . . . . . . . . . . . . . 32

REMOVAL - 2.7L

. . . . . . . . . . . . . . . . . . . . . . 32

INSTALLATION

INSTALLATION - 2.0L/2.4L

. . . . . . . . . . . . . . . 33

INSTALLATION - 2.7L

. . . . . . . . . . . . . . . . . . 34

HOSE CLAMPS

DESCRIPTION - HOSE CLAMPS

. . . . . . . . . . . 34

OPERATION - HOSE CLAMPS

. . . . . . . . . . . . . 34

RADIATOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 36

RADIATOR DRAINCOCK

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 36

PRESSURE CAP

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 36

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 37

DIAGNOSIS AND TESTING

DIAGNOSIS AND TESTING - PRESSURE

CAP TESTING . . . . . . . . . . . . . . . . . . . . . . . . 37

DIAGNOSIS AND TESTING - COOLING

SYSTEM PRESSURE RELIEF TESTING . . . . 37

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 38

RADIATOR FAN(S)

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 39

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 39

7 - 10

ENGINE

JR

DIAGNOSIS AND TESTING

DIAGNOSIS AND TESTING - RADIATOR

FAN CONTROL . . . . . . . . . . . . . . . . . . . . . . . 39

DIAGNOSIS AND TESTING - ELECTRIC FAN

MOTOR TEST . . . . . . . . . . . . . . . . . . . . . . . . 40

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 40

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 41

THERMOSTAT HOUSING

REMOVAL

REMOVAL - 2.0L

. . . . . . . . . . . . . . . . . . . . . . 41

REMOVAL - 2.4L

. . . . . . . . . . . . . . . . . . . . . . 41

INSTALLATION

INSTALLATION - 2.0L

. . . . . . . . . . . . . . . . . . 41

INSTALLATION - 2.4L

. . . . . . . . . . . . . . . . . . 42

WATER PUMP

DESCRIPTION

DESCRIPTION - 2.0L/2.4L

. . . . . . . . . . . . . . . 42

DESCRIPTION - 2.7L

. . . . . . . . . . . . . . . . . . . 42

DIAGNOSIS AND TESTING - WATER PUMP

. . . 42

REMOVAL

REMOVAL - 2.0L/2.4L

. . . . . . . . . . . . . . . . . . 43

REMOVAL - 2.7L

. . . . . . . . . . . . . . . . . . . . . . 43

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

INSPECTION

INSPECTION - 2.0L/2.4L

. . . . . . . . . . . . . . . . 43

INSPECTION - 2.7L

. . . . . . . . . . . . . . . . . . . . 43

INSTALLATION

INSTALLATION - 2.0L/2.4L

. . . . . . . . . . . . . . . 44

INSTALLATION - 2.7L

. . . . . . . . . . . . . . . . . . 45

WATER PUMP INLET TUBE

REMOVAL

REMOVAL - 2.0L

. . . . . . . . . . . . . . . . . . . . . . 45

REMOVAL - 2.4L

. . . . . . . . . . . . . . . . . . . . . . 45

INSTALLATION

INSTALLATION - 2.0L

. . . . . . . . . . . . . . . . . . 45

INSTALLATION - 2.4L

. . . . . . . . . . . . . . . . . . 45

ENGINE

DESCRIPTION - COOLING SYSTEM

The cooling system consists of an engine cooling

module, thermostat, coolant recovery/reserve system
(2.0L/2.4L) or coolant pressure container (2.7L), cool-
ant, hoses, and a water pump to circulate the cool-
ant. The engine cooling module consists of a radiator,
electric fans, shroud, transmission oil cooler, and air
conditioning condenser (Fig. 1).

OPERATION

The primary purpose of a cooling system is to

maintain engine temperature in a range that will
provide satisfactory engine performance and emission
levels under all expected driving conditions. It also
provides hot water (coolant) for heater performance
(Fig. 2) or (Fig. 3).

JR

ENGINE

7 - 11

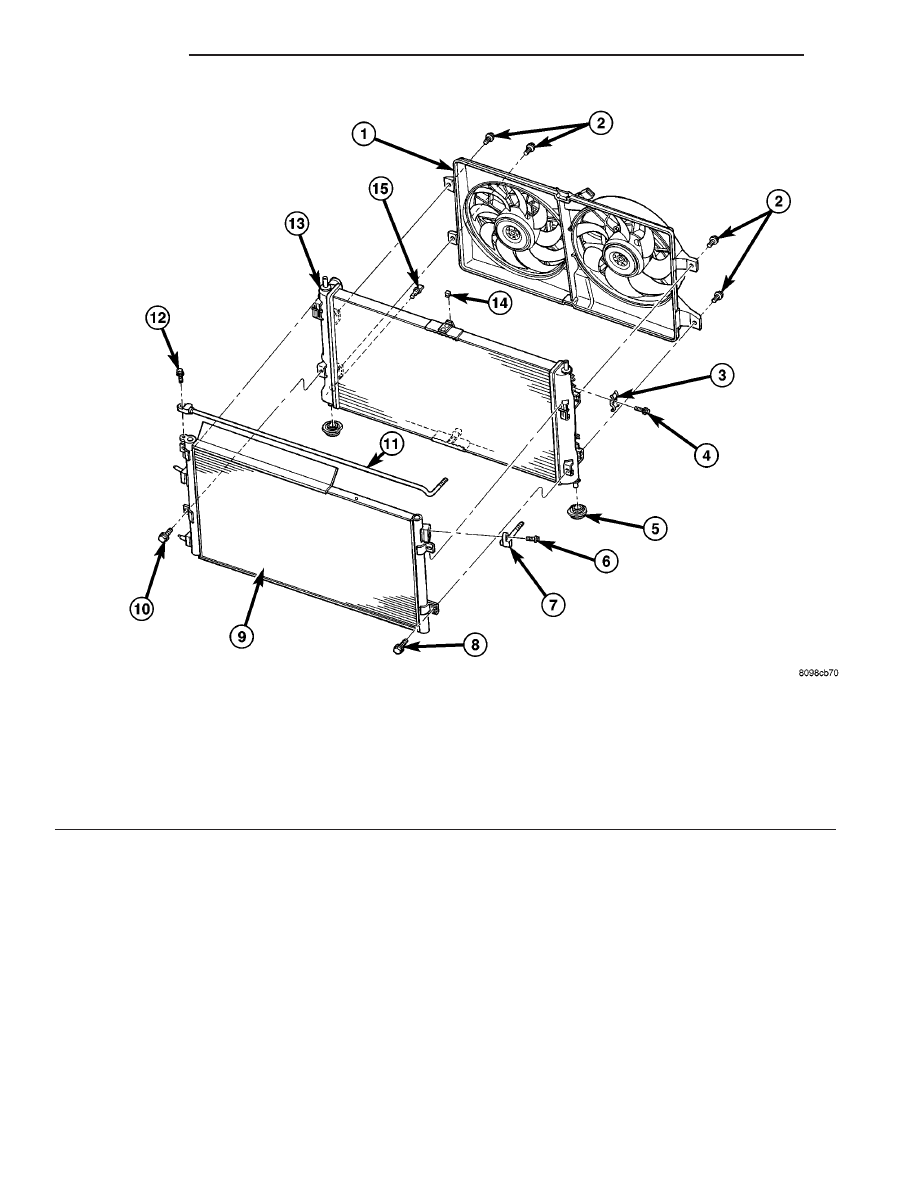

Fig. 1 COOLING MODULE

1 - RADIATOR FAN MODULE
2 - FAN MODULE TO RADIATOR FASTENERS
3 - TRANSMISSION COOLER TUBE BRACKET
4 - BRACKET FASTENER
5 - ISOLATOR
6 - TRANSMISSION COOLER TUBE FASTENER
7 - TRANSMISSION COOLER TUBE (INLET)
8 - CONDENSER TO RADIATOR FASTENER

9 - COMBINATION A/C CONDENSER AND TRANSMISSION OIL
COOLER
10 - CONDENSER TO RADIATOR FASTENER
11 - TRANSMISSION COOLER TUBE (OUTLET)
12 - TRANSMISSION COOLER TUBE FASTENER
13 - RADIATOR
14 - CLIP
15 - RADIATOR DRAINCOCK

7 - 12

ENGINE

JR

ENGINE (Continued)
