COOLING

TABLE OF CONTENTS

page

page

COOLING

SPECIFICATIONS

ACCESSORY DRIVE BELT TENSION

. . . . . . . 1

TORQUE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

SPECIAL TOOLS

COOLING SYSTEM

. . . . . . . . . . . . . . . . . . . . . 3

ACCESSORY DRIVE

. . . . . . . . . . . . . . . . . . . . . . . 4

ENGINE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

TRANSMISSION

. . . . . . . . . . . . . . . . . . . . . . . . . 46

COOLING

SPECIFICATIONS

ACCESSORY DRIVE BELT TENSION

2.0L/2.4L

Accessory Drive

Belt

Belt Tension

Air Conditioning

Compressor/

Generator

Dynamic Tensioned

Power Steering

Pump

New

120 - 180

lbs.

160 - 223

Hz

Used*

70 - 115

lbs.

114 - 179

Hz

*A belt is considered used after 15 minutes of run-in

time.

2.7L

Accessory Drive

Belt

Belt Tension

Air Conditioning

Compressor/

Generator

New

185 - 235

lbs.

204 - 230

Hz

Used*

110 - 160

lbs.

157 - 190

Hz

Power Steering

Pump

New

120 - 180

lbs.

122 - 170

Hz

Used*

70 - 115

lbs.

94 - 136

Hz

*A belt is considered used after 15 minutes of run-in

time.

JR

COOLING

7 - 1

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Accessory Drive Belt Tensioner Bracket (2.0L)—Fasteners

30

—

265

Accessory Drive Belt Tensioner Assembly(2.4L)—Fastener

54

40

—

Accessory Drive Belt Tensioner Bracket (2.7L)—Fasteners

28

—

250

A/C Condenser to Radiator—Fasteners

5

—

45

Coolant Outlet Connector —Bolts

12

—

105

Cooling System Bleed Valve

12

—

105

Fan Module to Radiator—Fasteners

5

—

45

Fan Motor to Shroud—Fasteners

5

—

45

Thermostat Housing to cylinder head - 2.0L/2.4L—Bolts

28

—

250

Thermostat Housing 2.7L—Bolts

12

—

105

Transmission Cooler Tube Bracket—Fastener

5

—

45

Transmission Cooler Tube—Fastener

9

—

80

Transmission Cooler—Hose Clamps

3.2

—

28

Water Pump Mounting 2.0L/2.4L/2.7L—Bolts

12

—

105

Water Pump Inlet Tube to Block 2.0L/2.4L—Bolts

12

—

105

7 - 2

COOLING

JR

COOLING (Continued)

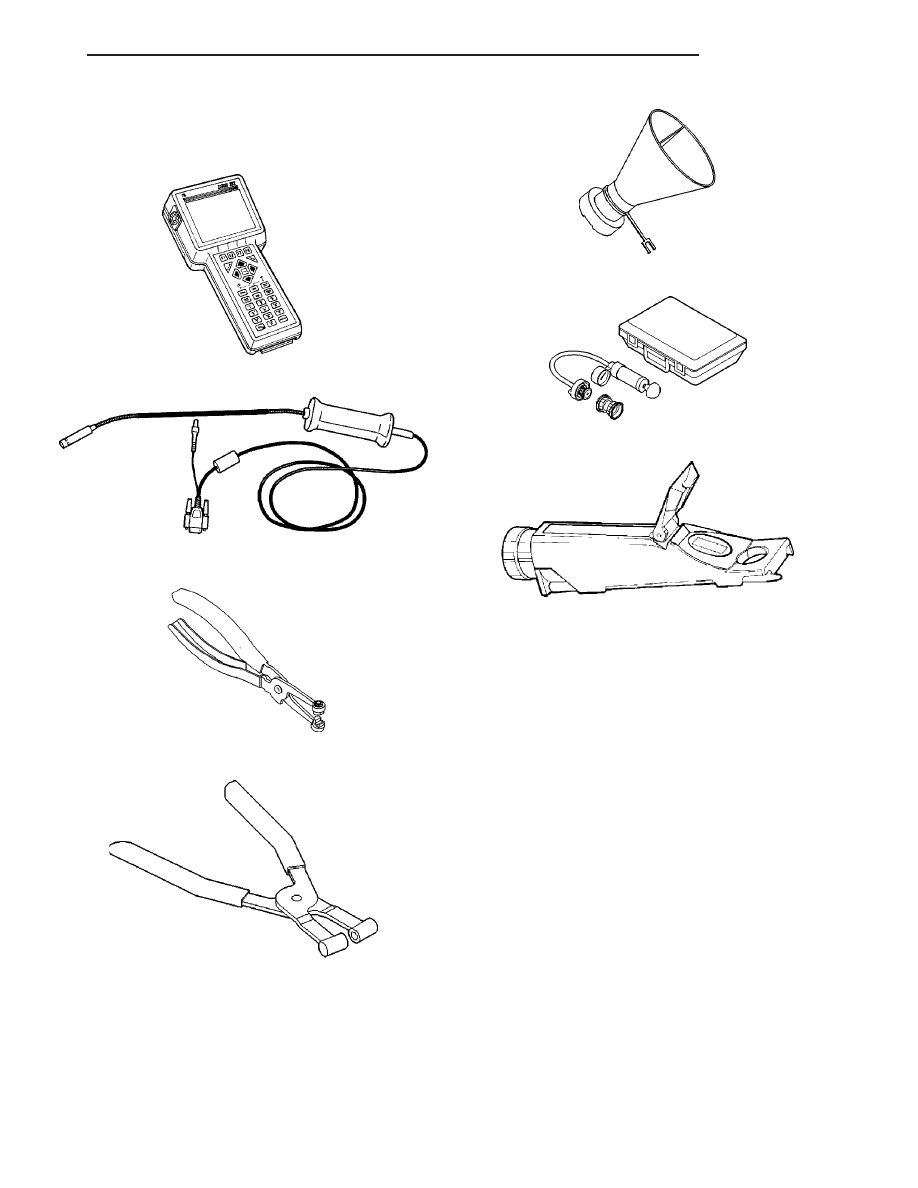

SPECIAL TOOLS

COOLING SYSTEM

DRB III

T

with PEP Module – OT-CH6010A

Belt Tension Gauge Adapter – 8371

Hose Clamp Pliers 8495

Hose Clamp Pliers 6094

Filling Aid Funnel 8195

Cooling System Tester 7700

Coolant Refractometer 8286

JR

COOLING

7 - 3

COOLING (Continued)

ACCESSORY DRIVE

TABLE OF CONTENTS

page

page

DRIVE BELTS

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 4

DIAGNOSIS AND TESTING - ACCESSORY

DRIVE BELTS

. . . . . . . . . . . . . . . . . . . . . . . . . 5

STANDARD PROCEDURE - CHECKING

ACCESSORY DRIVE BELT TENSION - 2.7L

. . . 5

REMOVAL

REMOVAL - 2.0L/2.4L

. . . . . . . . . . . . . . . . . . . 6

REMOVAL - 2.7L

. . . . . . . . . . . . . . . . . . . . . . . 6

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 7

INSTALLATION

INSTALLATION - 2.0L/2.4L

. . . . . . . . . . . . . . . . 7

INSTALLATION - 2.7L

. . . . . . . . . . . . . . . . . . . 8

ADJUSTMENTS

ADJUSTMENT - 2.7L ACCESSORY DRIVE

BELTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

DRIVE BELTS

DESCRIPTION

The accessory drive consists of two Poly-V type

belts (Fig. 1) or (Fig. 2). One belt drives the power
steering pump, the other drives the generator and air
conditioning compressor. Both belts on the 2.7L
engine are manually tensioned. The power steering
belt on the 2.0L/2.4L engine is manually tensioned.
The air conditioning/generator belt on the 2.0L/2.4L
engine has an automatic belt tensioner.

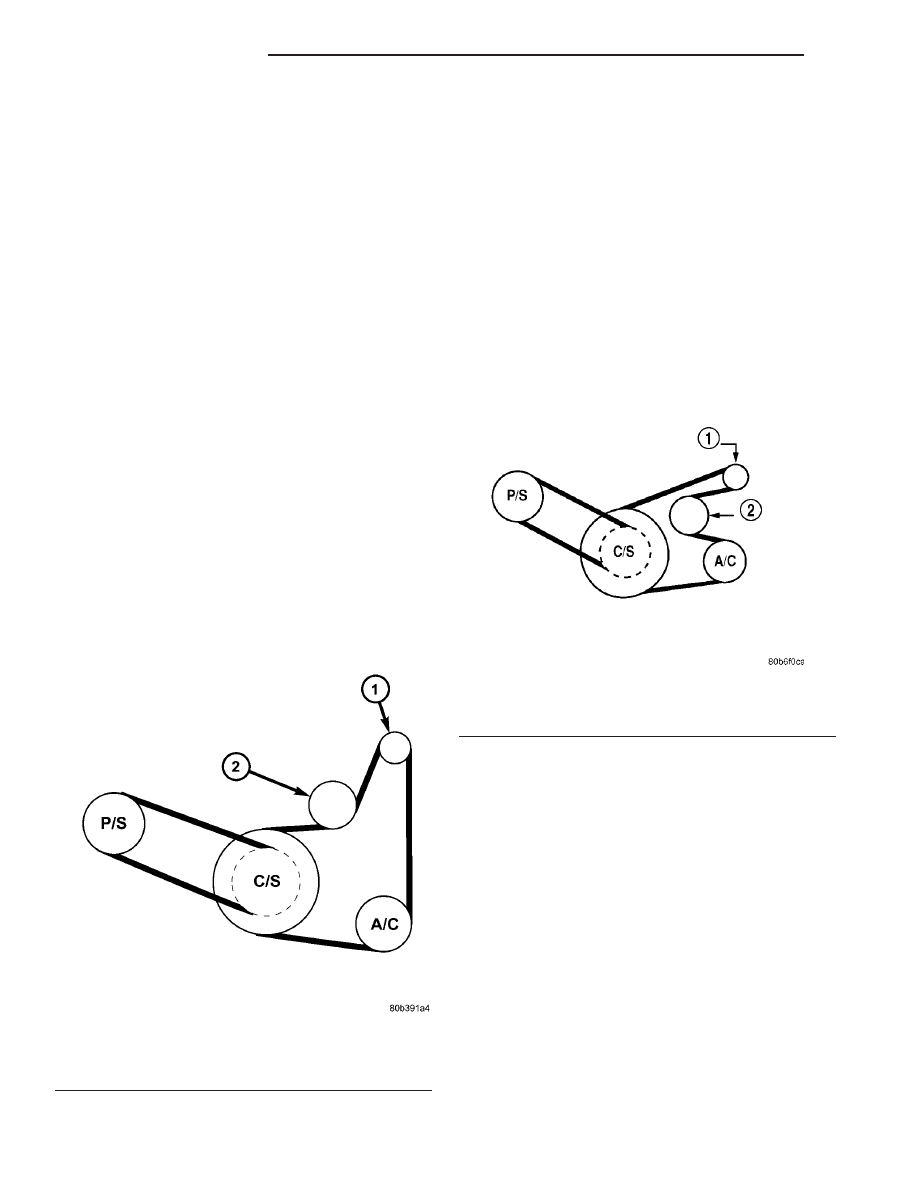

Fig. 1 Accessory Drive Belt System - 2.0L/2.4L

1 - GENERATOR
2 - IDLER/TENSIONER

Fig. 2 Accessory Drive Belt System - 2.7L

1 - GENERATOR
2 - IDLER/TENSIONER
