(12) Disengage seat back cover locking strip across

lower back cover (Fig. 140).

(13) Pull the zipper end(s) out on each side of the

seat back and unzip the front seat back cover (Fig.
141) and (Fig. 142).

(14) Raise cover and remove the push pins (Fig.

143).

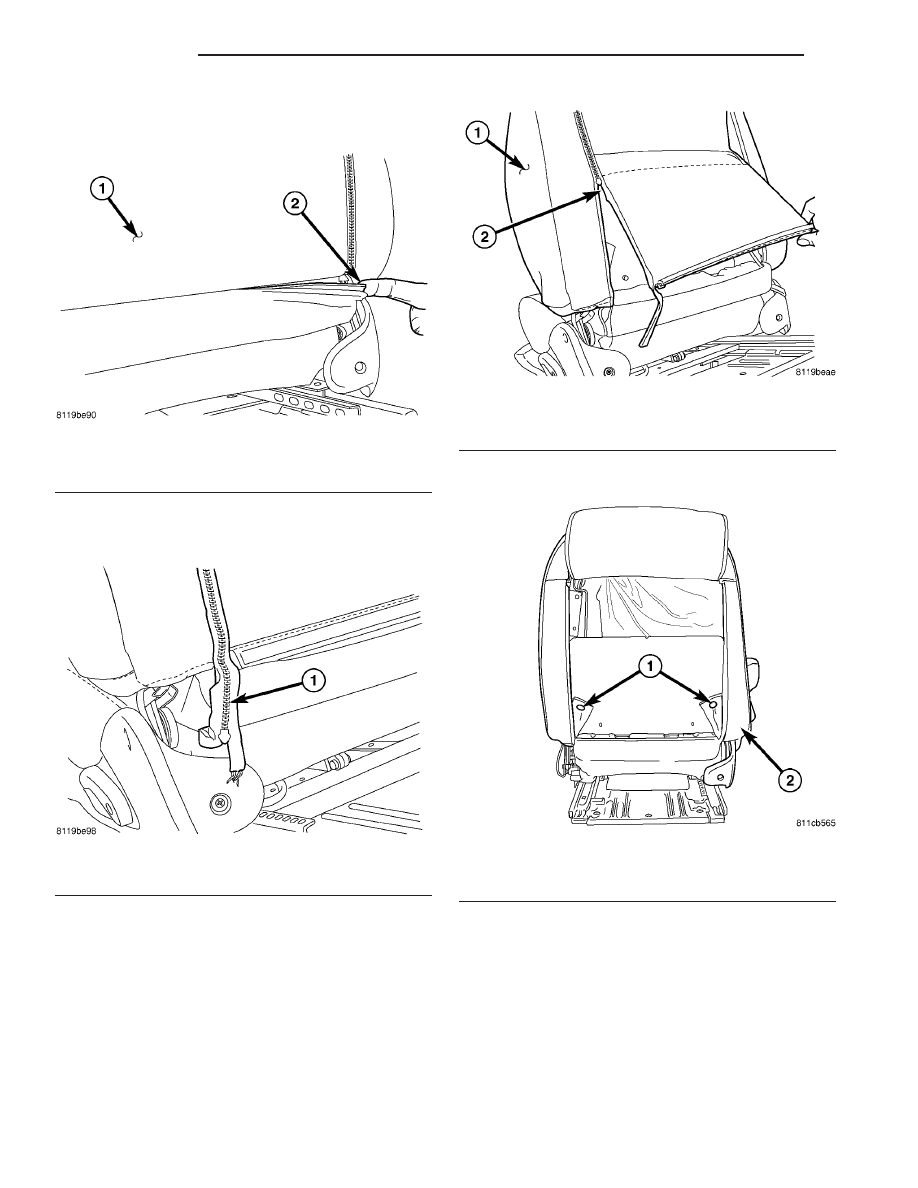

Fig. 140 FRONT SEAT LOCKING STRIP

1 - FRONT SEAT BACK COVER
2 - LOCKING STRIP

Fig. 141 FRONT SEAT BACK ZIPPER

1 - ZIPPER

Fig. 142 ZIPPING FRONT SEAT BACK COVER

1 - FRONT SEAT BACK COVER
2 - ZIP SEAT BACK COVER

Fig. 143 FRONT SEAT BACK WITH ZIPPER

1 - PUSH PINS FASTENERS
2 - FRONT SEAT BACK COVER

23 - 182

SEATS

PT

FRONT SEAT BACK COVER - WITHOUT FRONT SEAT BACK PANEL (Continued)

(15) Roll seat back cover to clear seat airbag plas-

tic cover and remove cover (Fig. 144).

(16) Remove nuts attaching seat airbag to seat

back frame (Fig. 145).

(17) Remove seat airbag from the sleeve in the

seat back cover (Fig. 146).

(18) Roll seat back cover upward to disengage the

Velcro

t strips.

(19) Remove front seat back cover for cushion and

frame.

INSTALLATION

WARNING: BEFORE SERVICING THE SEAT BACK
COVER THE AIRBAG SYSTEM MUST BE DIS-
ARMED. FAILURE TO DO SO MAY RESULT IN ACCI-
DENTAL

DEPLOYMENT

OF

THE

AIRBAG

AND

POSSIBLE

PERSONAL

INJURY.

REFER

TO

RESTRAINT

SYSTEMS

FOR

SERVICE

PROCE-

DURES.

(1) Place seat back cover into position on the cush-

ion and seat frame.

(2) Roll seat back cover down to cushion and

engage the Velcro

t strips using care not to leave any

in the seat cover (Fig. 147).

(3) Place seat airbag into sleeve in the seat back

cover.

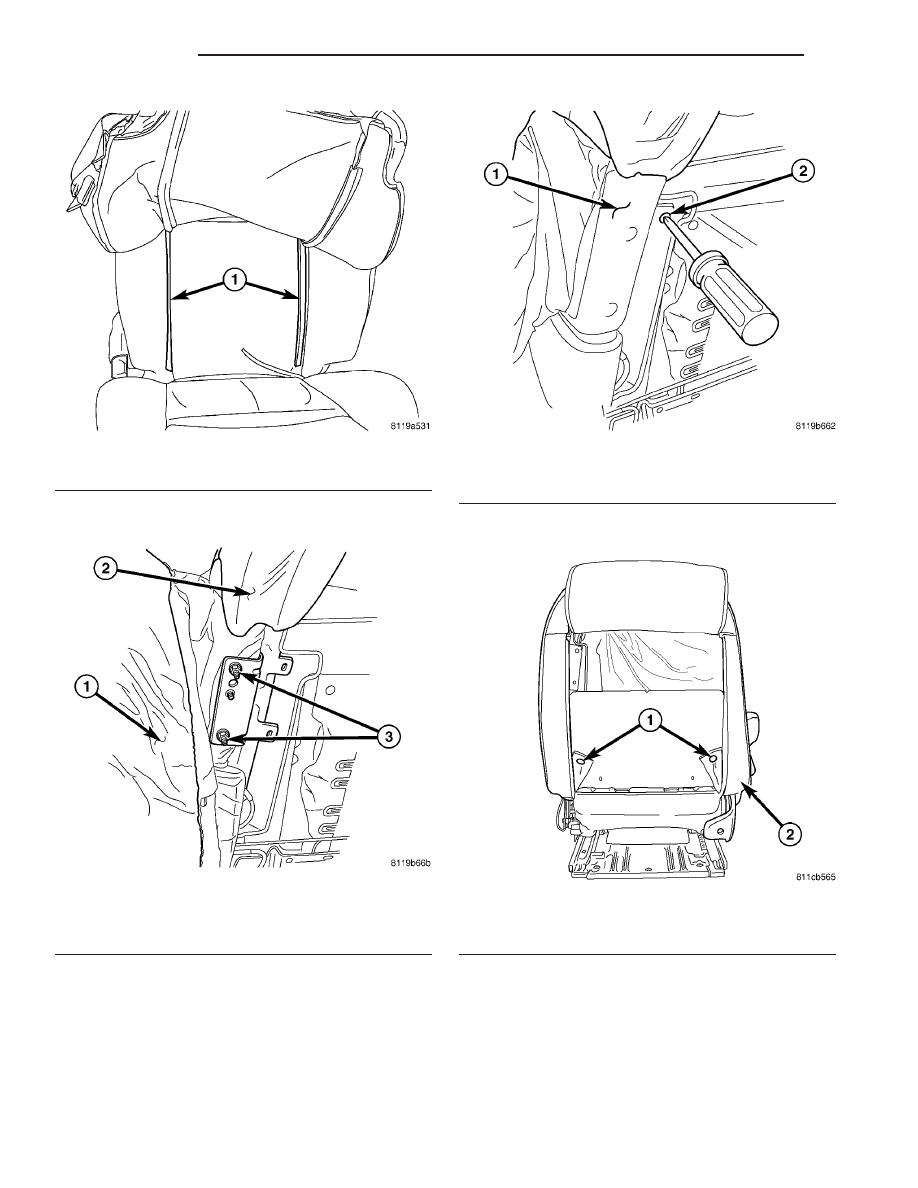

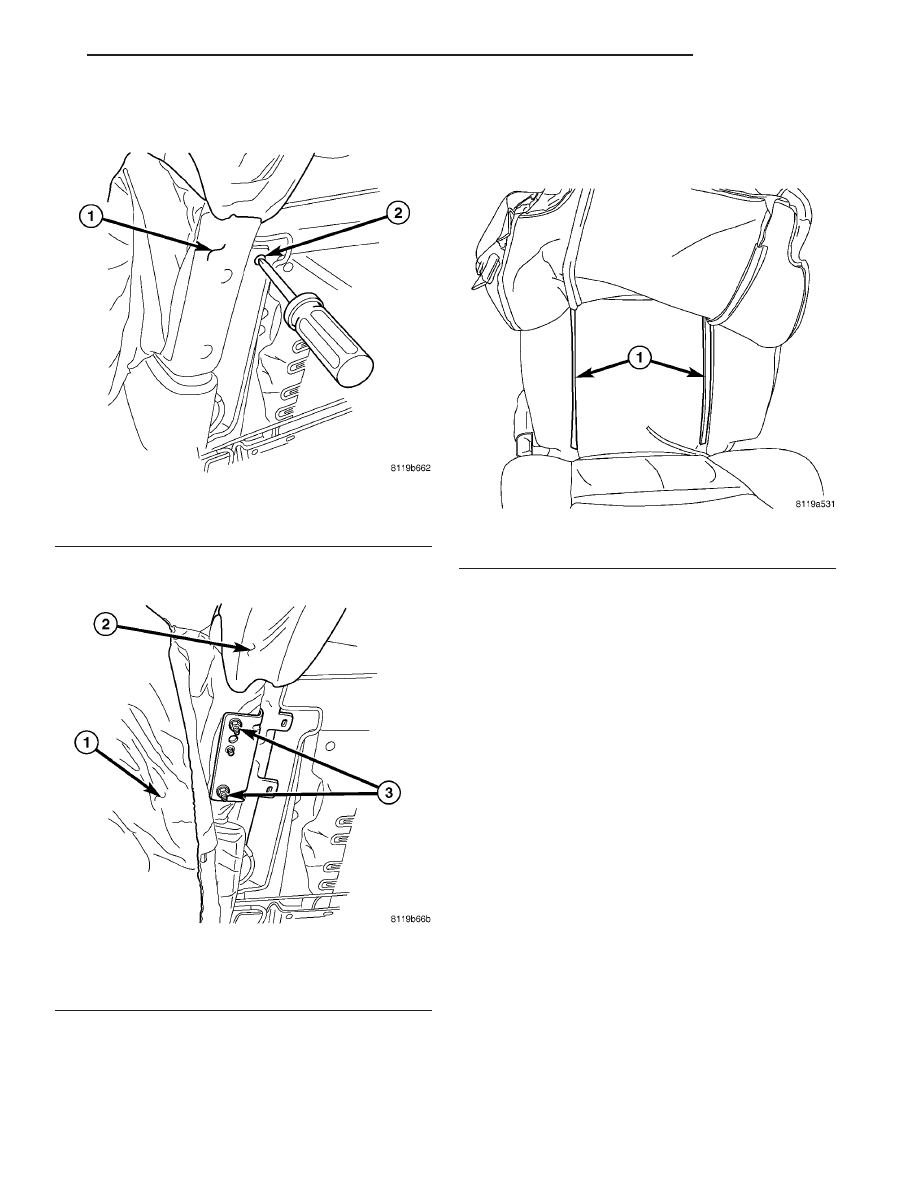

Fig. 144 SIDE AIRBAG PLASTIC COVER

1 - SIDE AIRBAG PLASTIC COVER
2 - ATTACHING SCREW

Fig. 145 SEAT AIRBAG MOUNTING BRACKET

1 - SEAT BACK COVER
2 - SEAT BACK CUSHION
3 - SEAT AIRBAG ATTACHING NUTS

Fig. 146 SEAT BACK COVER VELCRO

T

STRIPS

1 - VELCRO

T

STRIPS

PT

SEATS

23 - 183

FRONT SEAT BACK COVER - WITHOUT FRONT SEAT BACK PANEL (Continued)

(4) Install nuts attaching seat airbag to seat back

frame (Fig. 148).

(5) Install screw attaching seat airbag plastic

cover (Fig. 149).

(6) Pull cover into position and install the push

pins (Fig. 150).

Fig. 147 SEAT BACK COVER VELCRO

T

STRIPS

1 - VELCRO

T

STRIPS

Fig. 148 SEAT AIRBAG MOUNTING BRACKET

1 - SEAT BACK COVER
2 - SEAT BACK CUSHION
3 - SEAT AIRBAG ATTACHING NUTS

Fig. 149 SIDE AIRBAG PLASTIC COVER

1 - SIDE AIRBAG PLASTIC COVER
2 - ATTACHING SCREW

Fig. 150 FRONT SEAT BACK WITH ZIPPER

1 - PUSH PINS FASTENERS
2 - FRONT SEAT BACK COVER

23 - 184

SEATS

PT

FRONT SEAT BACK COVER - WITHOUT FRONT SEAT BACK PANEL (Continued)

(7) Pull the zipper down on each side front seat

back cover and place zip ends inside of seat back
cover. (Fig. 151) and (Fig. 152).

(8) Engage seat back cover locking strip across

lower back cover (Fig. 153).

(9) Install seat armrest and lumbar handle if

equipped (Fig. 154).

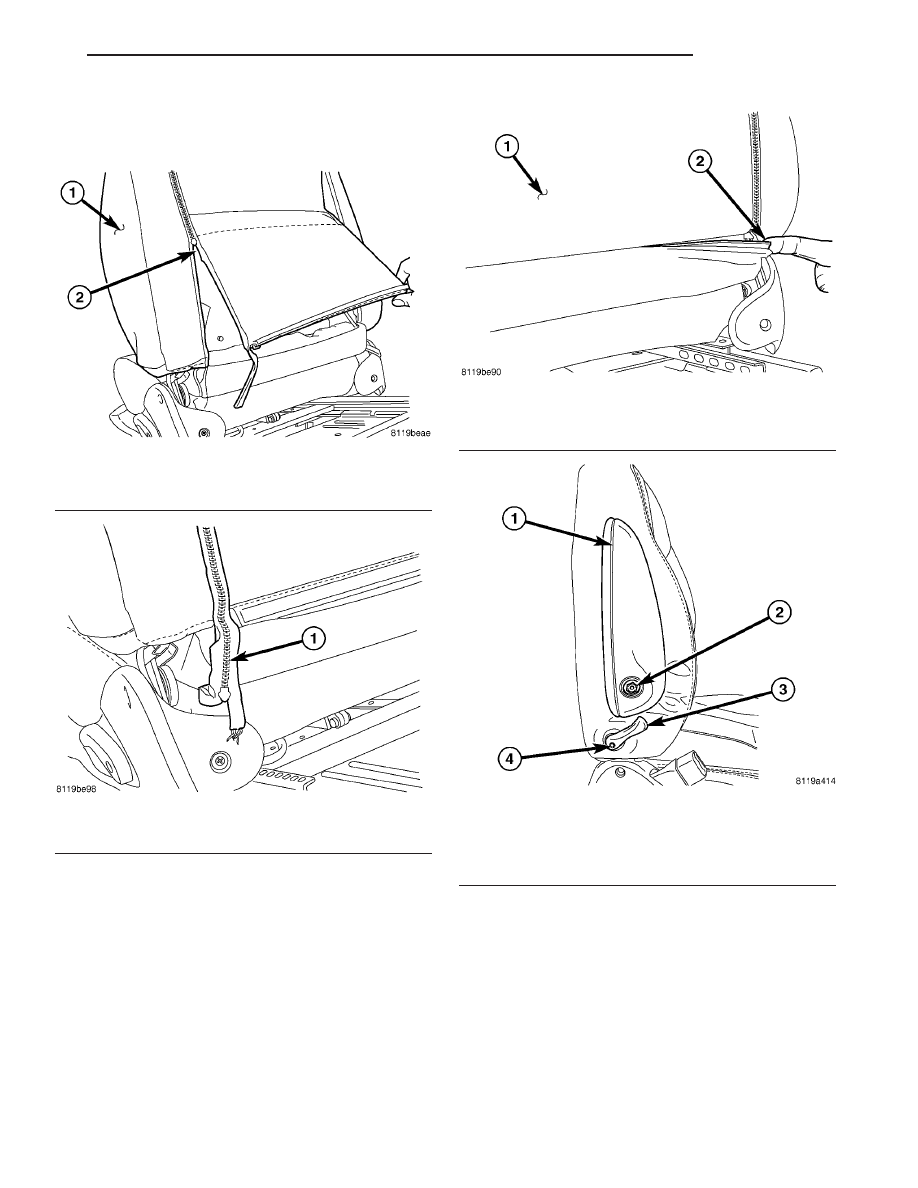

Fig. 151 ZIPPING FRONT SEAT BACK COVER

1 - FRONT SEAT BACK COVER
2 - ZIP SEAT BACK COVER

Fig. 152 FRONT SEAT BACK ZIPPER

1 - ZIPPER

Fig. 153 FRONT SEAT LOCKING STRIP

1 - FRONT SEAT BACK COVER
2 - LOCKING STRIP

Fig. 154 ARMREST SCREW

1 - ARMREST
2 - ARMREST SCREW
3 - LUMBAR HANDLE
4 - LUMBAR HANDLE SCREW
