(60) Install low/reverse accumulator plug (Fig.

155).

(61) Install low/reverse accumulator snap ring

(Fig. 156).

NOTE: Depending on engine application, some
accumulators will have two springs, and others will
have one spring. The springs are color-coded for
application and year.

(62) Install underdrive and overdrive accumulators

and springs (Fig. 157).

(63) Install valve body to transaxle (Fig. 158).

Rotate manual valve shaft fully clockwise to ease
installation. Make sure park rod rollers are posi-
tioned within park guide bracket.

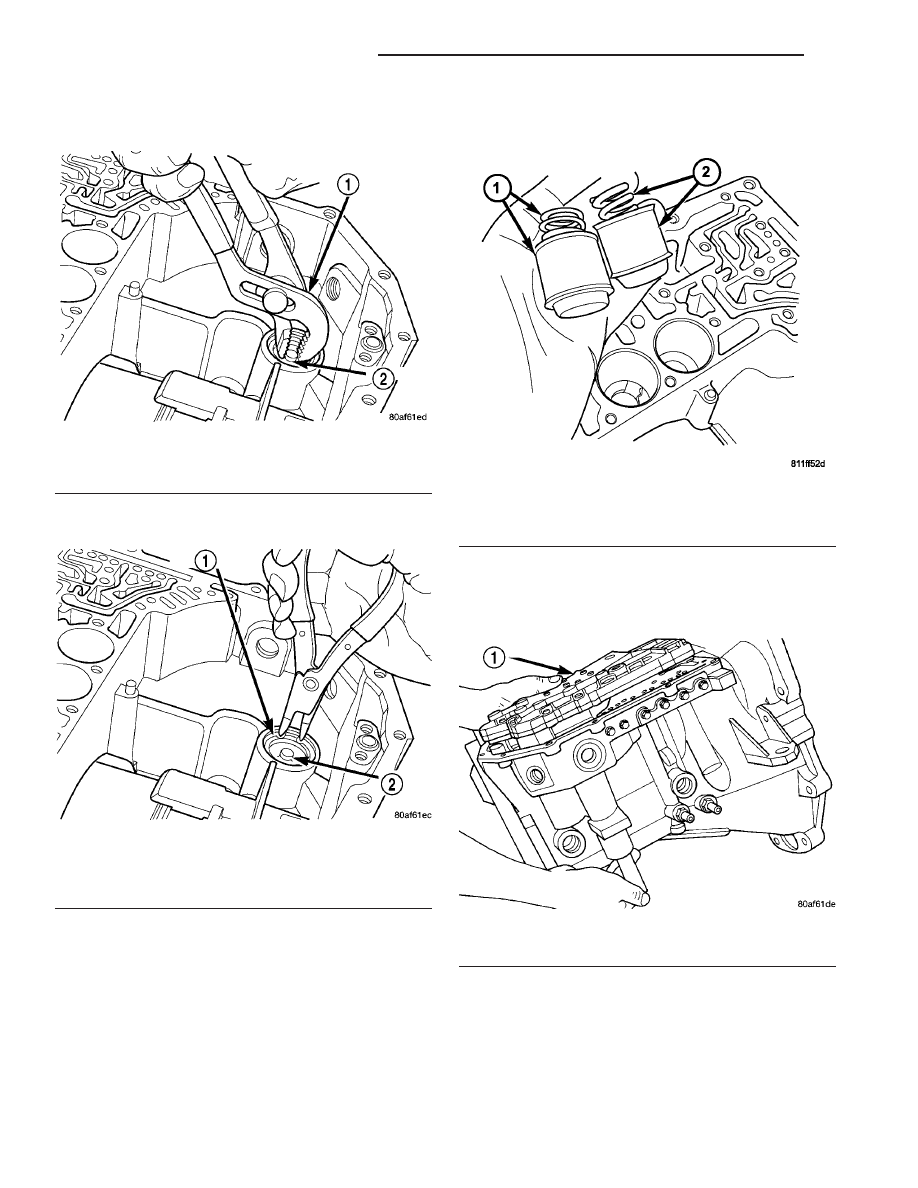

Fig. 155 Install Low/Reverse Accumulator Plug

1 - ADJUSTABLE PLIERS
2 - PLUG

Fig. 156 Install Low/Reverse Accumulator Snap

Ring

1 - SNAP RING
2 - PLUG

Fig. 157 Underdrive and Overdrive Accumulators

1 - OVERDRIVE PISTON AND SPRING
2 - UNDERDRIVE PISTON AND SPRING

Fig. 158 Valve Body Removal/Installation

1 - VALVE BODY

21 - 202

40TE AUTOMATIC TRANSAXLE

PT

40TE AUTOMATIC TRANSAXLE (Continued)

(64) Install and torque valve body-to-case bolts to

12 N·m (105 in. lbs.) (Fig. 159).

(65) Install oil filter and new o-ring (Fig. 160).

(66) Apply an 1/8” bead of Mopar

t ATF RTV (MS-

GF41) to oil pan and immediately install to case (Fig.
161).

(67) Install oil pan-to-case bolts and torque to 19

N·m (165 in. lbs.).

(68) Install solenoid/pressure switch assembly and

gasket to case (Fig. 162).

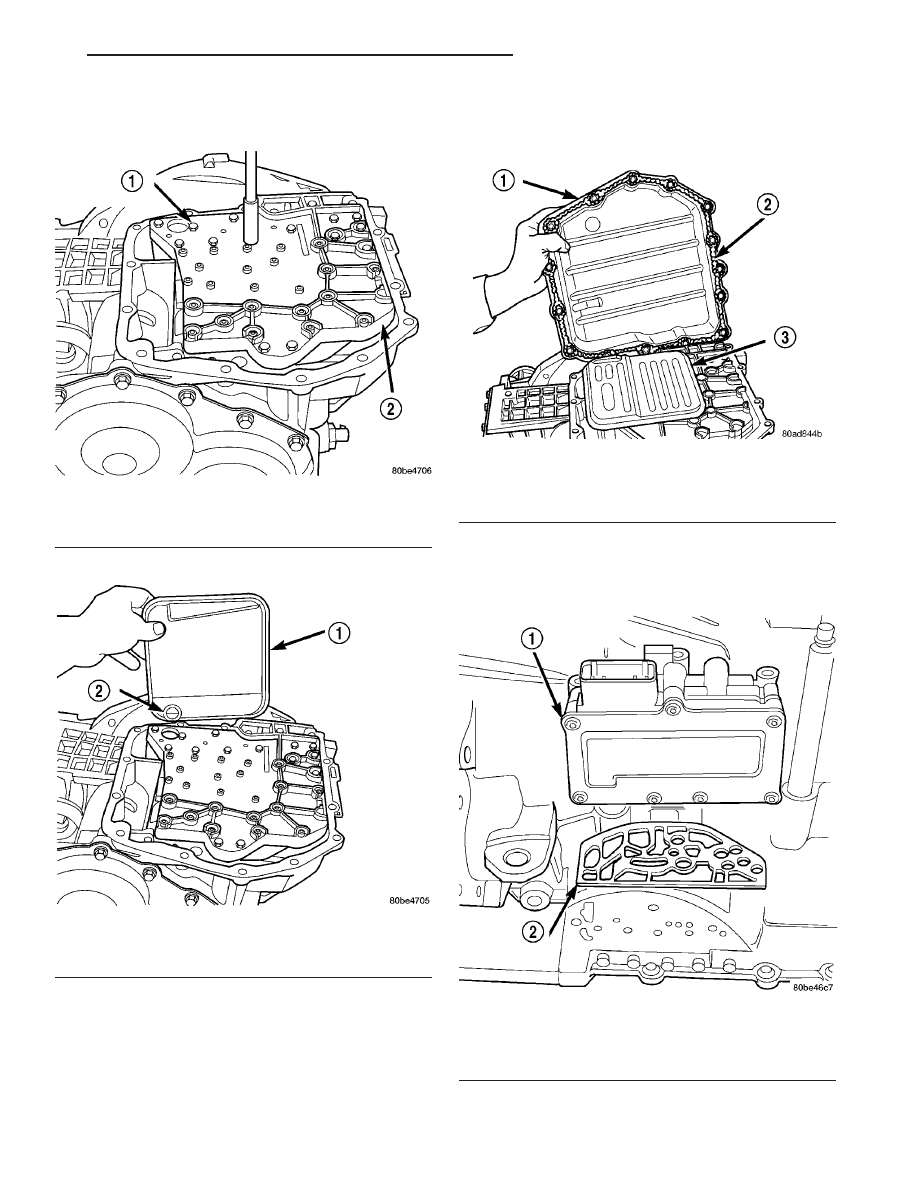

Fig. 159 Install Valve Body-to-Case Bolts

1 - VALVE BODY ATTACHING BOLTS (18)
2 - VALVE BODY

Fig. 160 Install Oil Filter and O-Ring

1 - OIL FILTER
2 - O-RING

Fig. 161 Install Oil Pan

1 - OIL PAN
2 - 1/8 INCH BEAD OF MOPAR

T

ATF RTV (MS-GF41)

3 - OIL FILTER

Fig. 162 Solenoid/Pressure Switch Assembly and

Gasket

1 - SOLENOID/PRESSURE SWITCH ASSEMBLY
2 - GASKET

PT

40TE AUTOMATIC TRANSAXLE

21 - 203

40TE AUTOMATIC TRANSAXLE (Continued)

(69) Install and tighten solenoid/pressure switch

assembly-to-transaxle case bolts to 12 N·m (110 in.
lbs.) (Fig. 163).

(70) Install and torque input and output speed

sensors to case to 27 N·m (20 ft. lbs.).

INSTALLATION

(1) Install transaxle to engine (Fig. 19). Install and

torque transaxle-to-engine bolts to 108 N·m (80 ft.
lbs.).

(2) Raise engine/transaxle assembly enough line

up transaxle mount bracket. Install two mount-to-
transaxle bracket bolts (Fig. 18)and torque to 68 N·m
(50 ft. lbs.).

(3) Remove screw jack support.
(4) Install

four

drive

plate-to-torque

converter

bolts and torque to 88 N·m (65 ft. lbs.) torque.

(5) Position starter into place and hand-tighten

lower bolt.

(6) Lower vehicle.
(7) Install transaxle dipstick tube. Verify that

openings are free of debris and o-ring seal is intact.

Replace o-ring if necessary. Secure bracket to trans-
axle. Install starter upper bolt through the ground
cable and torque to (40 ft. lbs.).

(8) Install cable bracket-to-transaxle bellhousing

bolt and torque to 61 N·m (45 ft. lbs.).

(9) Raise vehicle.
(10) Torque starter lower bolt (Fig. 17) to 54 N·m

(40 ft. lbs.).

(11) Connect starter motor electrical connections.
(12) Install bellhousing dust cover (Fig. 15).
(13) Install structural collar and left (front) lateral

bending brace. Refer to ENGINE for proper proce-
dures (Fig. 14).

(14) Install right (rear) lateral bending brace (Fig.

16). Torque bolts to 81 N·m (60 ft. lbs.) torque.

(15) Install power steering line to structural collar

(Fig. 13).

(16) Install front halfshafts. Refer to DIFFEREN-

TIAL AND DRIVELINE for proper procedures and
torque specifications.

(17) Install left splash shield.
(18) Install left wheel/tire assembly. Torque lug

nuts to 136 N·m (100 ft. lbs.) torque.

(19) Lower vehicle.
(20) Connect transaxle oil cooler lines. An audible

’click’ should be heard. Verify connection by pulling
outward. (Refer to 7 - COOLING/TRANSMISSION -
STANDARD PROCEDURE)

(21) Connect solenoid/pressure switch assembly

connector (Fig. 12).

(22) Connect transmission range sensor connector

(Fig. 12).

(23) Connect output speed sensor connector (Fig.

12).

(24) Connect input speed sensor connector (Fig.

12).

(25) Install gearshift cable to bracket and connect

to the manual valve lever.

(26) Install battery tray (Fig. 11).
(27) Install battery and hold-down clamp (Fig. 10).
(28) Install air cleaner assembly (Fig. 9).
(29) Connect battery cables.
(30) Fill transaxle with fluid. Refer to SERVICE

PROCEDURES for proper procedure.

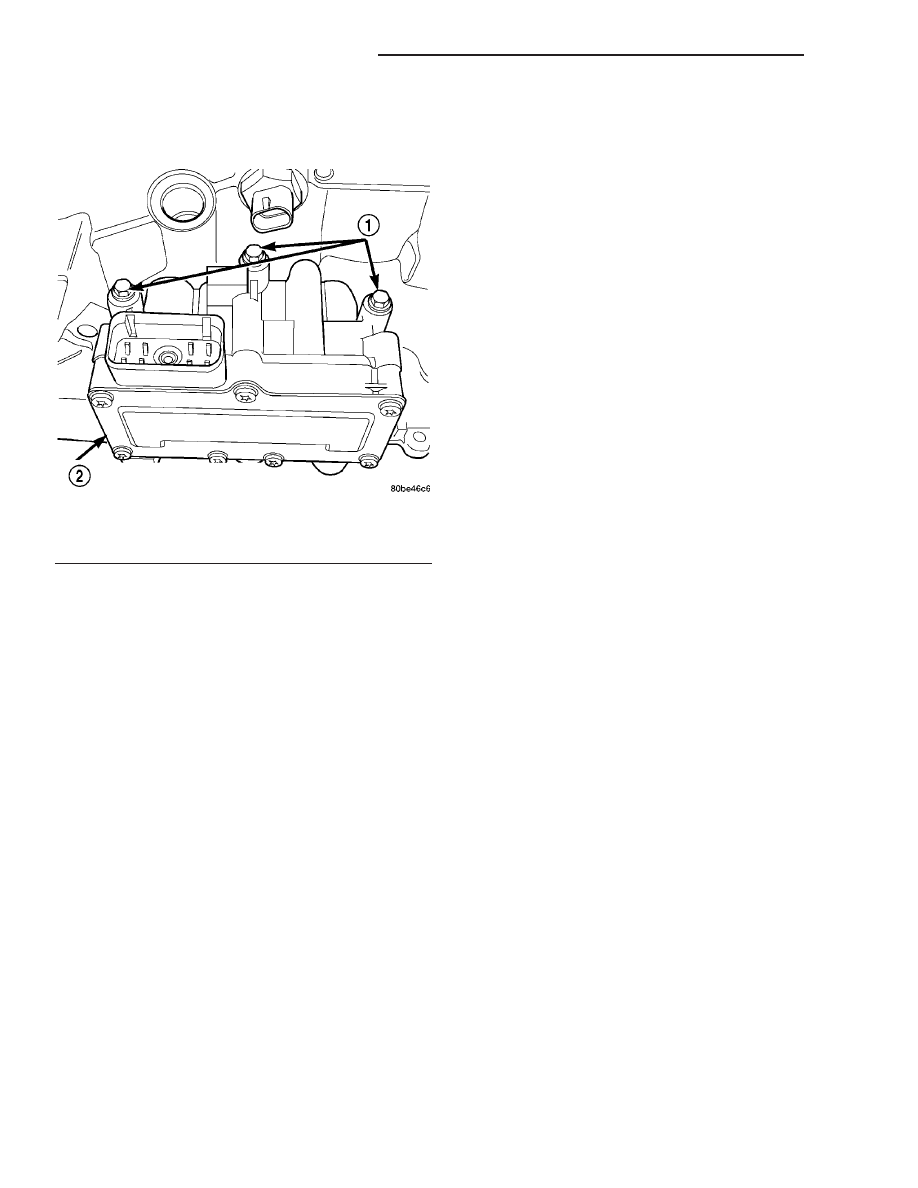

Fig. 163 Attaching Bolts

1 - BOLTS
2 - SOLENOID AND PRESSURE SWITCH ASSEMBLY

21 - 204

40TE AUTOMATIC TRANSAXLE

PT

40TE AUTOMATIC TRANSAXLE (Continued)

SCHEMATICS AND DIAGRAMS

4XTE TRANSAXLE HYDRAULIC SCHEMATICS

Park/Neutral

(Speed

Under

8

MPH)

PT

40TE AUTOMATIC TRANSAXLE

21 - 205

40TE AUTOMATIC TRANSAXLE (Continued)
