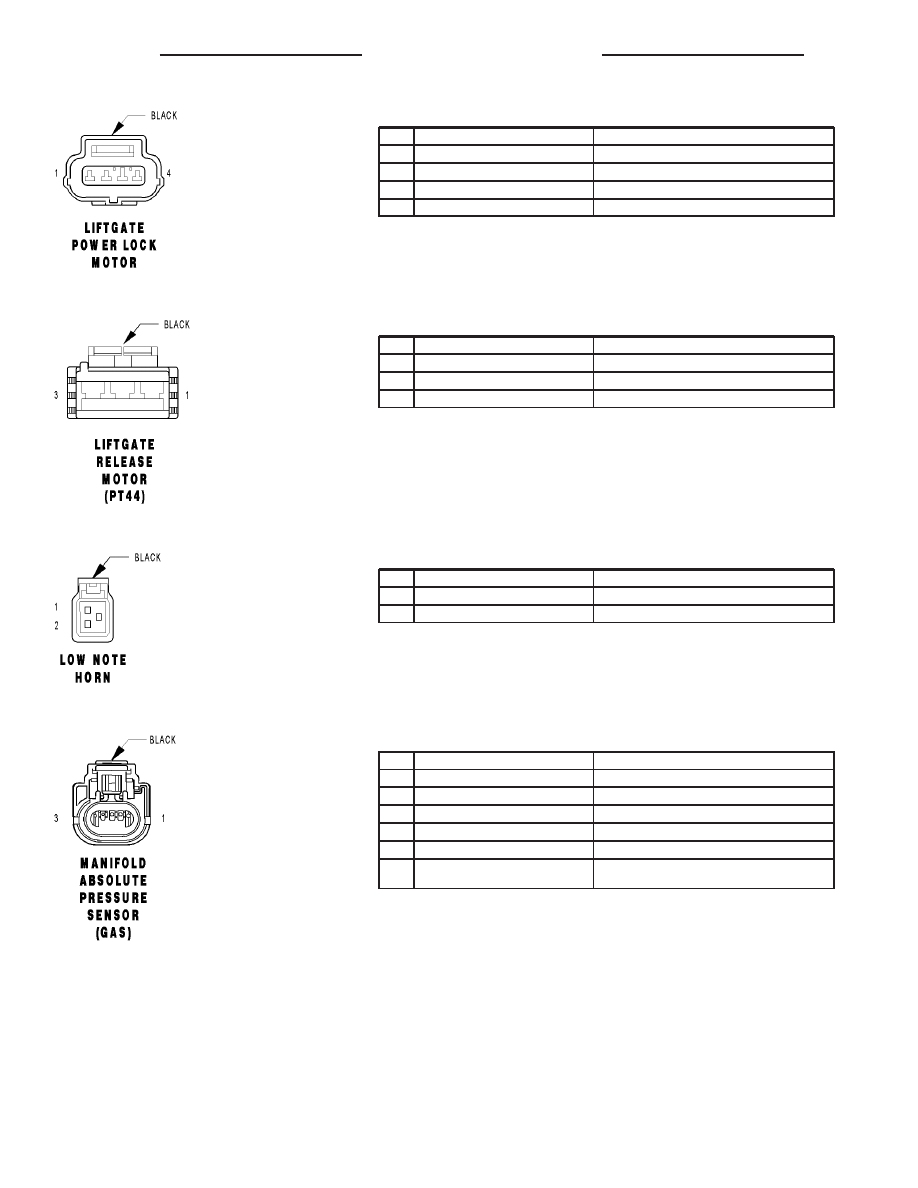

LIFTGATE POWER LOCK MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P35 18OR/VT

DOOR LOCK RELAY OUTPUT

2

P36 18PK/VT

DOOR UNLOCK RELAY OUTPUT

3

-

-

4

-

-

LIFTGATE RELEASE MOTOR (PT44) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

-

-

3

Q2 16LG/BK

LIFTGATE RELEASE RELAY OUTPUT

LOW NOTE HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X2 20DG/RD

HORN RELAY OUTPUT

2

Z1 20BK

GROUND

MANIFOLD ABSOLUTE PRESSURE SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 20DG/RD (1.6L)

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

1

K1 20DG/RD (EXCEPT 1.6L)

MAP SIGNAL

2

K901 20DB/VT (1.6L)

MANIFOLD ABSOLUTE PRESSURE SENSOR GROUND

2

K4 20BK/LB (EXCEPT 1.6L)

SENSOR GROUND 1

3

K7 20OR

5 VOLT SUPPLY

3

K6 18VT/WT (1.6L)

MANIFOLD ABSOLUTE PRESSURE SENSOR 5V SUP-
PLY

8W - 80 - 84

8W-80 CONNECTOR PIN-OUTS

PT

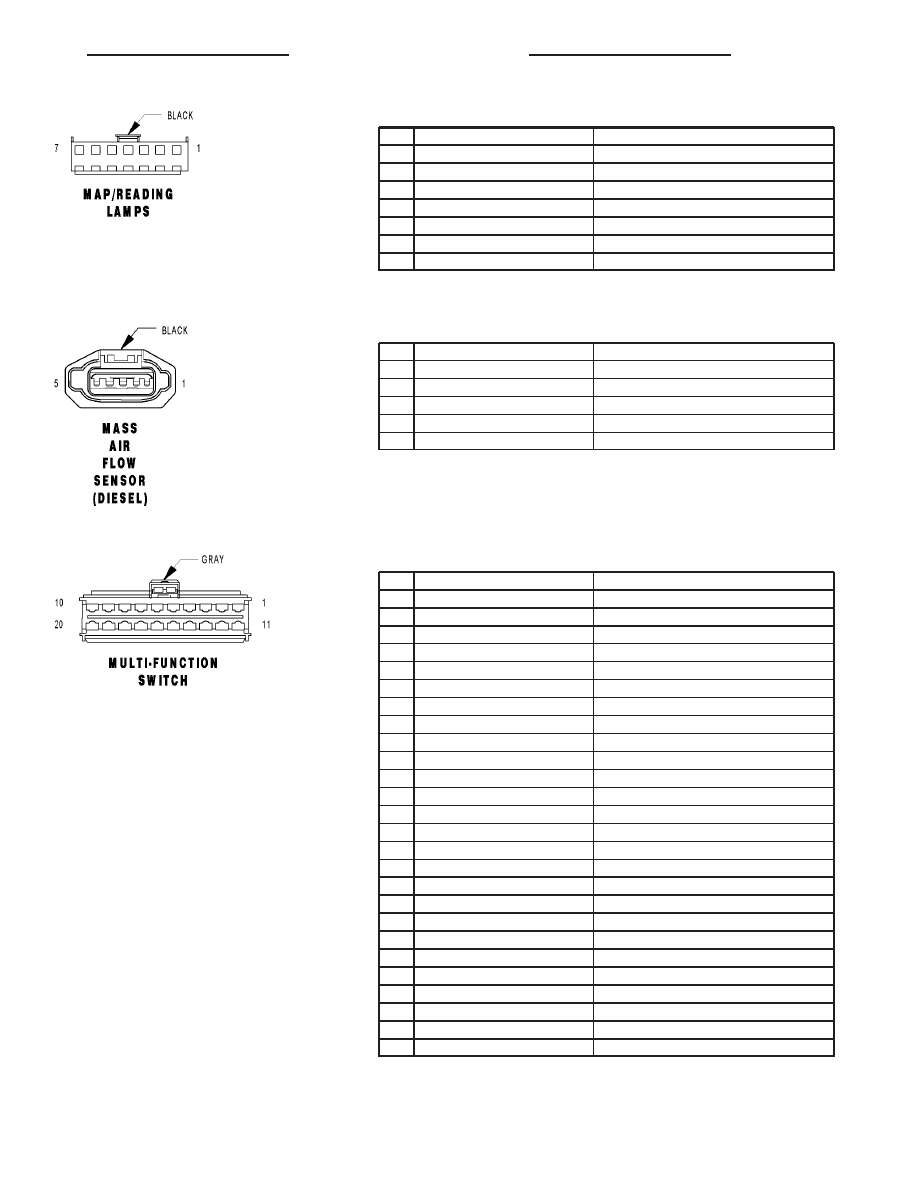

MAP/READING LAMPS - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z1 20BK

GROUND

3

-

-

4

-

-

5

-

-

6

-

-

7

F10 20BK/YL

FUSED B(+)

MASS AIR FLOW SENSOR (DIESEL) - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

K21 20YL/LG

AMBIENT AIR TEMPERATURE SENSOR SIGNAL

2

A142 20RD/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K957 20BR

MASS AIR FLOW SENSOR GROUND

4

F859 20LG/PK

SENSOR REFERENCE VOLTAGE A

5

K155 20YL/WT

MASS AIR FLOW SENSOR SIGNAL

MULTI-FUNCTION SWITCH - GRAY 20 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L61 18LG

LEFT TURN SIGNAL

2

L61 20LG (EXCEPT EXPORT)

LEFT TURN SIGNAL

3

L6 18RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

L63 18DG/RD

LEFT REAR TURN SIGNAL

4

L61 18LG (EXPORT)

LEFT TURN SIGNAL

5

L62 18BR/RD

RIGHT REAR TURN SIGNAL

5

L60 18TN (EXPORT)

RIGHT TURN SIGNAL

6

L60 18TN

RIGHT TURN SIGNAL

6

L60 20TN (EXCEPT EXPORT)

RIGHT TURN SIGNAL

7

Z2 18BK/LG

GROUND

8

E19 20RD

PANEL LAMPS DIMMER SIGNAL

9

L7 20BK/YL

HEADLAMP SWITCH OUTPUT

10

-

-

11

A15 18PK/DG

FUSED B(+)

12

L38 18BR/WT (EXPORT)

REAR FOG LAMP SWITCH OUTPUT

12

L38 18BR/WT (EXPORT)

REAR FOG LAMP SWITCH OUTPUT

13

F39 18PK/LG

FUSED HEADLAMP RELAY OUTPUT

14

L39 18LB (FOG LAMPS)

FOG LAMP SWITCH OUTPUT

14

L39 18LB (FOG LAMPS)

FOG LAMP SWITCH OUTPUT

15

-

-

16

L4 16VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

17

L3 18RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

18

F3 12LB/OR

FUSED B(+)

19

F3 12LB/OR

FUSED B(+)

20

F33 18PK/RD

FUSED B(+)

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 85

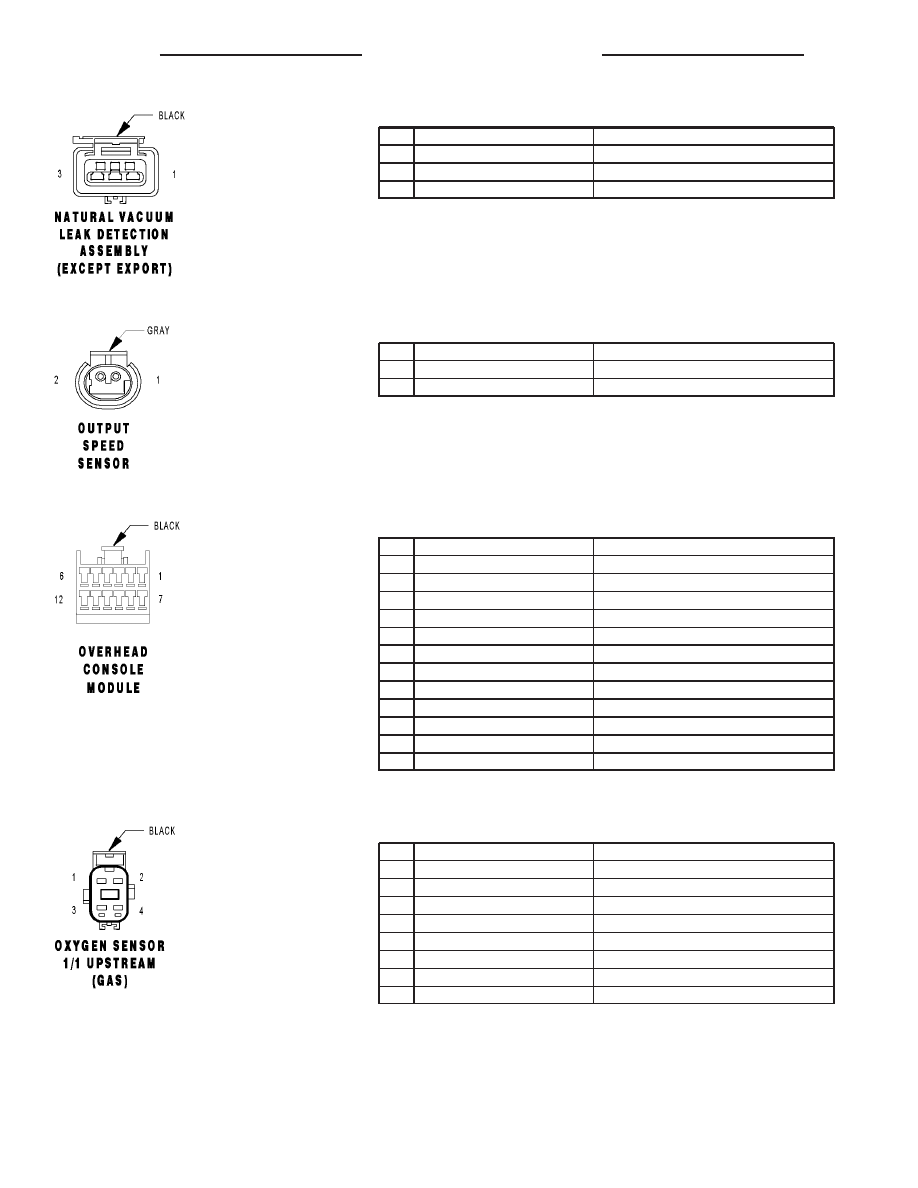

NATURAL VACUUM LEAK DETECTION ASSEMBLY (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

K107 20OR/YL

NVLD SWITCH SIGNAL

3

K106 20WT/DG

NVLD SOLENOID CONTROL

OUTPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 20DB/BK

SPEED SENSOR GROUND

2

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

OVERHEAD CONSOLE MODULE - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q41 20WT (POWER SUNROOF)

SUNROOF OPEN

2

Q44 20BR (POWER SUNROOF)

SUNROOF SWITCH GROUND

3

M2 20YL

COURTESY LAMPS DRIVER

4

M1 20PK

FUSED B(+)

5

G31 20VT/LG

AMBIENT TEMPERATURE SENSOR SIGNAL

6

F10 20YL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

Q43 20VT (POWER SUNROOF)

SUNROOF VENT

8

Q42 20LB (POWER SUNROOF)

SUNROOF CLOSE

9

Z1 20BK

GROUND

10

E2 20OR

PANEL LAMPS DRIVER

11

G32 20BK/LB

SENSOR GROUND

12

Z2 20BK/LG

GROUND

OXYGEN SENSOR 1/1 UPSTREAM (GAS) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR (1.6L)

AUTOMATIC SHUT DOWN RELAY OUTPUT

1

Z1 18BK (EXCEPT 1.6L)

GROUND

2

K79 18OR/RD (1.6L)

OXYGEN SENSOR 1/1 CONTROL

2

K99 18BR/OR (EXCEPT 1.6L)

O2 1/1 HEATER CONTROL

3

K902 20BR/DG (1.6L)

OXYGEN SENSOR 1/1 GROUND

3

K904 20DB/DG (EXCEPT 1.6L)

O2 RETURN

4

K41 20BK/DG (1.6L)

OXYGEN SENSOR 1/1 SIGNAL

4

K41 20BK/DG (EXCEPT 1.6L)

O2 1/1 SIGNAL

8W - 80 - 86

8W-80 CONNECTOR PIN-OUTS

PT

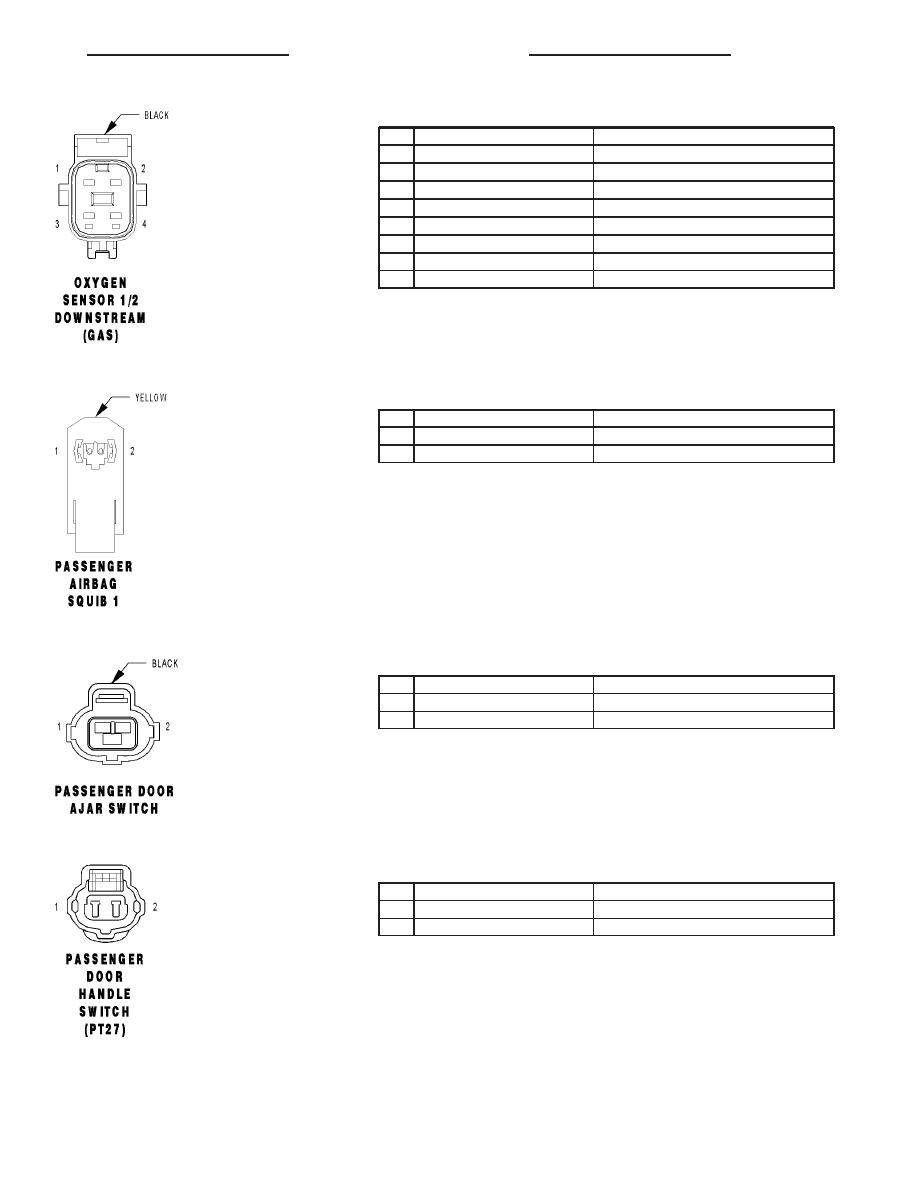

OXYGEN SENSOR 1/2 DOWNSTREAM (GAS) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K199 18BR/VT (1.6L)

OXYGEN SENSOR 1/2 CONTROL

1

Z1 18BK (EXCEPT 1.6L)

GROUND

2

A142 18DG/OR (1.6L)

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K199 18BR/VT (EXCEPT 1.6L)

O2 1/2 HEATER CONTROL

3

K904 20DB/DG (1.6L)

OXYGEN SENSOR 1/2 GROUND

3

K904 20DB/DG (EXCEPT 1.6L)

O2 RETURN

4

K141 20TN/WT (1.6L)

OXYGEN SENSOR 1/2 SIGNAL

4

K141 20TN/WT (EXCEPT 1.6L)

O2 1/2 SIGNAL

PASSENGER AIRBAG SQUIB 1 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

2

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

PASSENGER DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20TN/DB

PASSENGER DOOR AJAR SWITCH SENSE

2

Z1 20BK

GROUND

PASSENGER DOOR HANDLE SWITCH (PT27) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q58 20OR/YL

PASSENGER WINDOW DROP SWITCH SENSE

2

Z2 20BK/LG

GROUND

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 87
