Chrysler PT Cruiser. Manual - part 650

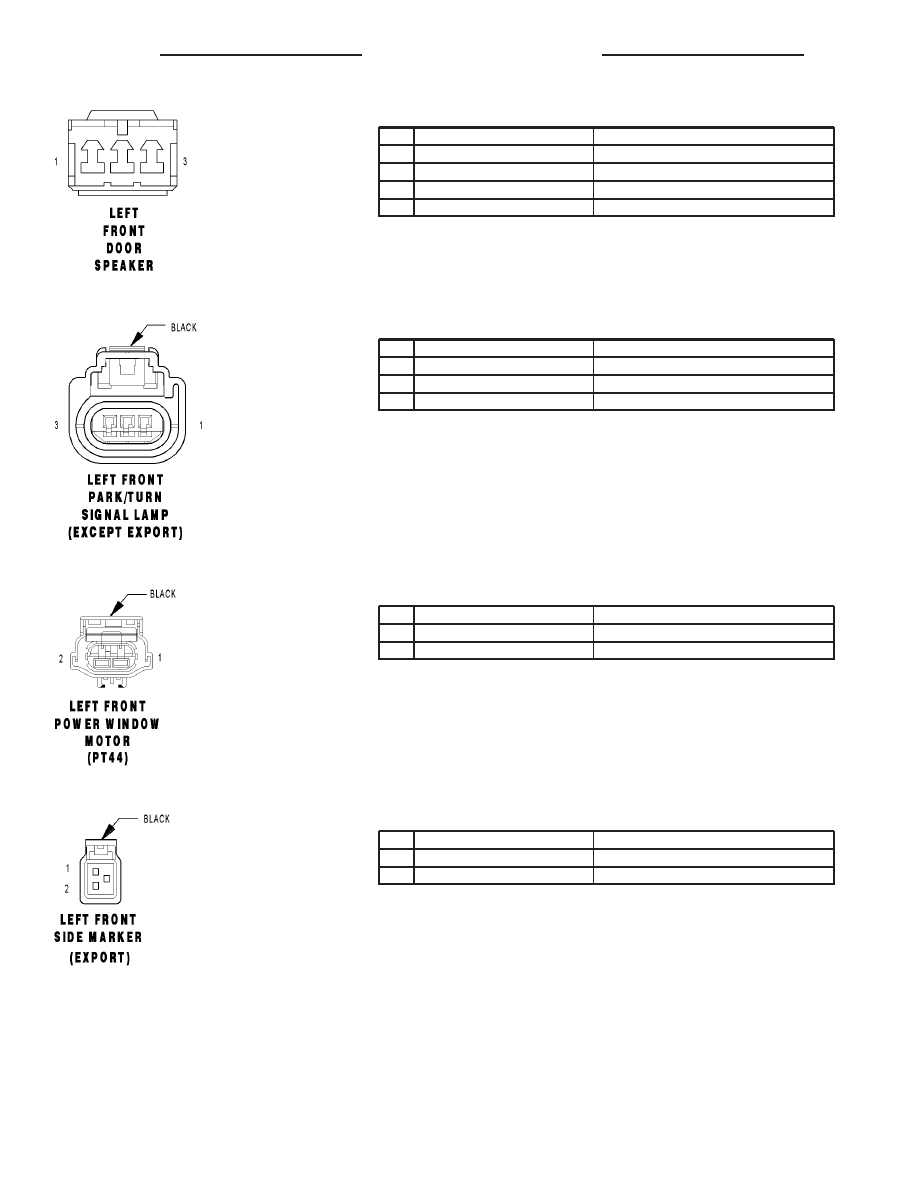

LEFT FRONT DOOR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X53 18DG/VT (PT44 BASE/PT27)

LEFT FRONT SPEAKER (+)

1

X53 18DG (PT44 EXCEPT BASE)

LEFT FRONT SPEAKER (+)

2

-

-

3

X55 18BR/DB

LEFT FRONT SPEAKER (-)

LEFT FRONT PARK/TURN SIGNAL LAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

3

L161 18LG/OR

LEFT TURN SIGNAL (OUT)

LEFT FRONT POWER WINDOW MOTOR (PT44) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 14WT

LEFT WINDOW DRIVER (DOWN)

2

Q11 14LB

LEFT WINDOW DRIVER (UP)

LEFT FRONT SIDE MARKER (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18LG

LEFT TURN SIGNAL (IN)

2

Z1 18BK

GROUND

8W - 80 - 76

8W-80 CONNECTOR PIN-OUTS

PT

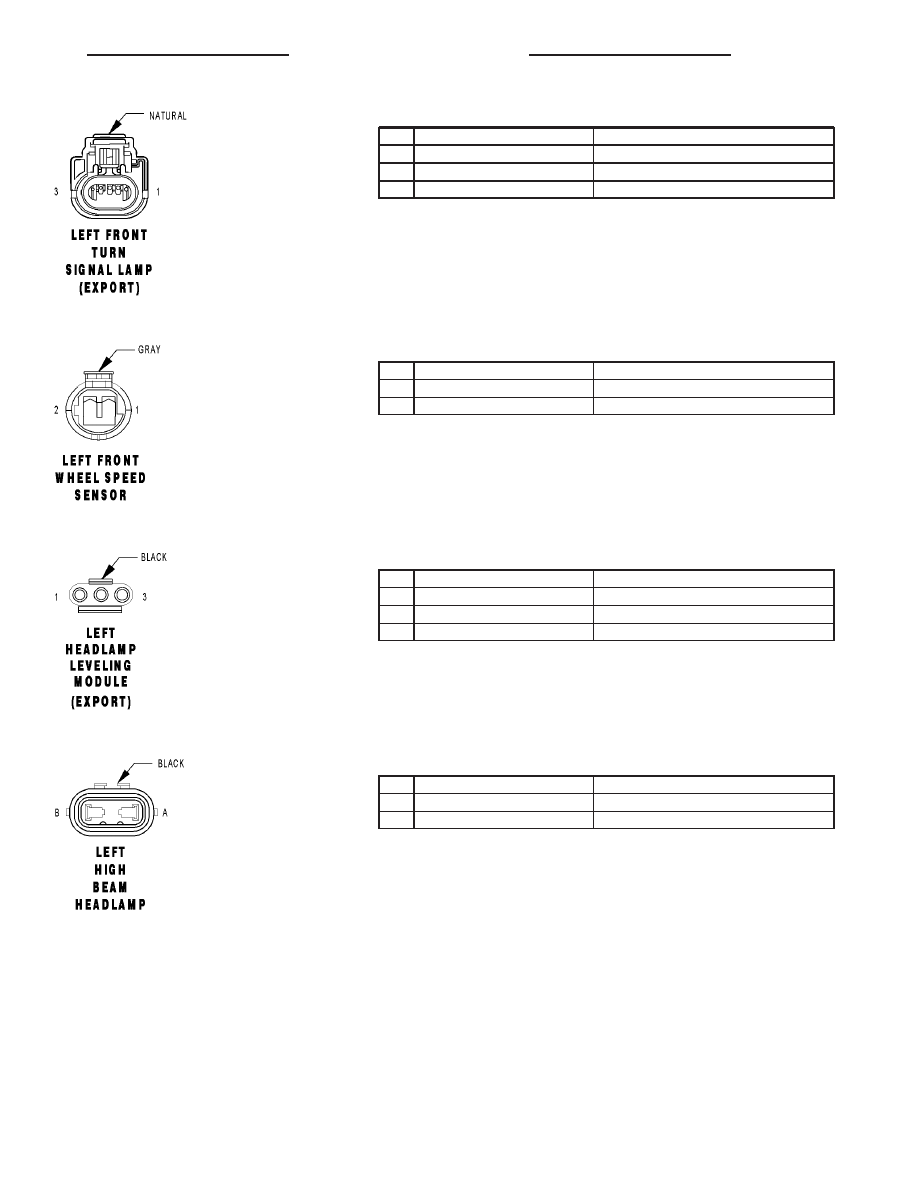

LEFT FRONT TURN SIGNAL LAMP (EXPORT) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

-

-

3

L61 18LG

LEFT TURN SIGNAL (OUT)

LEFT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR 12 V SUPPLY

2

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

LEFT HEADLAMP LEVELING MODULE (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BR

GROUND

2

L13 18OR

HEADLAMP ADJUST SIGNAL

3

L43 18YL

FUSED LEFT LOW BEAM OUTPUT

LEFT HIGH BEAM HEADLAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L33 16LG/BR

DIMMER SWITCH HIGH BEAM OUTPUT

B

Z1 16BK

GROUND

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 77

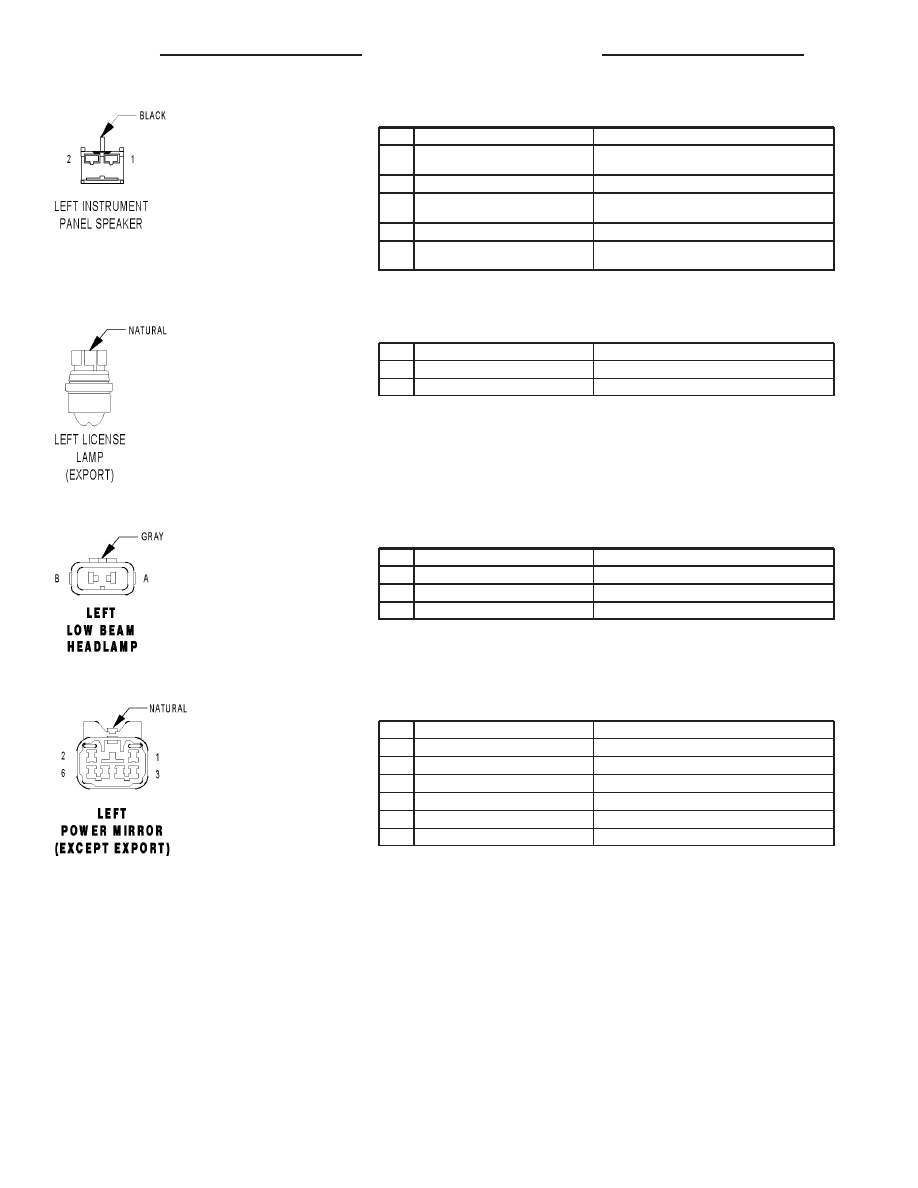

LEFT INSTRUMENT PANEL SPEAKER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X53 18VT/DG (EXCEPT HANDS FREE/
PT27 BASE AUDIO)

LEFT FRONT SPEAKER (+)

1

X53 18VT (HANDS FREE)

LEFT FRONT SPEAKER (+)

1

X209 18VT/DG (PT27 PREMIUM
AUDIO)

LEFT FRONT SPEAKER (+)

2

X55 18DB/RD (PT27 BASE AUDIO)

LEFT FRONT SPEAKER (-)

2

X299 18DB/RD (PT27 PREMIUM
AUDIO)

LEFT FRONT SPEAKER (-)

LEFT LICENSE LAMP (EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

2

Z1 18BK

GROUND

LEFT LOW BEAM HEADLAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

L43 18VT (LHD)

FUSED LEFT LOW BEAM OUTPUT

A

L43 14VT (RHD)

FUSED LEFT LOW BEAM OUTPUT

B

Z1 16BK

GROUND

LEFT POWER MIRROR (EXCEPT EXPORT) - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

P73 20YL/PK

LEFT MIRROR RIGHT/DOWN MOVEMENT

3

-

-

4

P71 20BR/YL

LEFT MIRROR UP MOVEMENT

5

P75 20DB/WT

LEFT MIRROR LEFT MOVEMENT

6

-

-

8W - 80 - 78

8W-80 CONNECTOR PIN-OUTS

PT

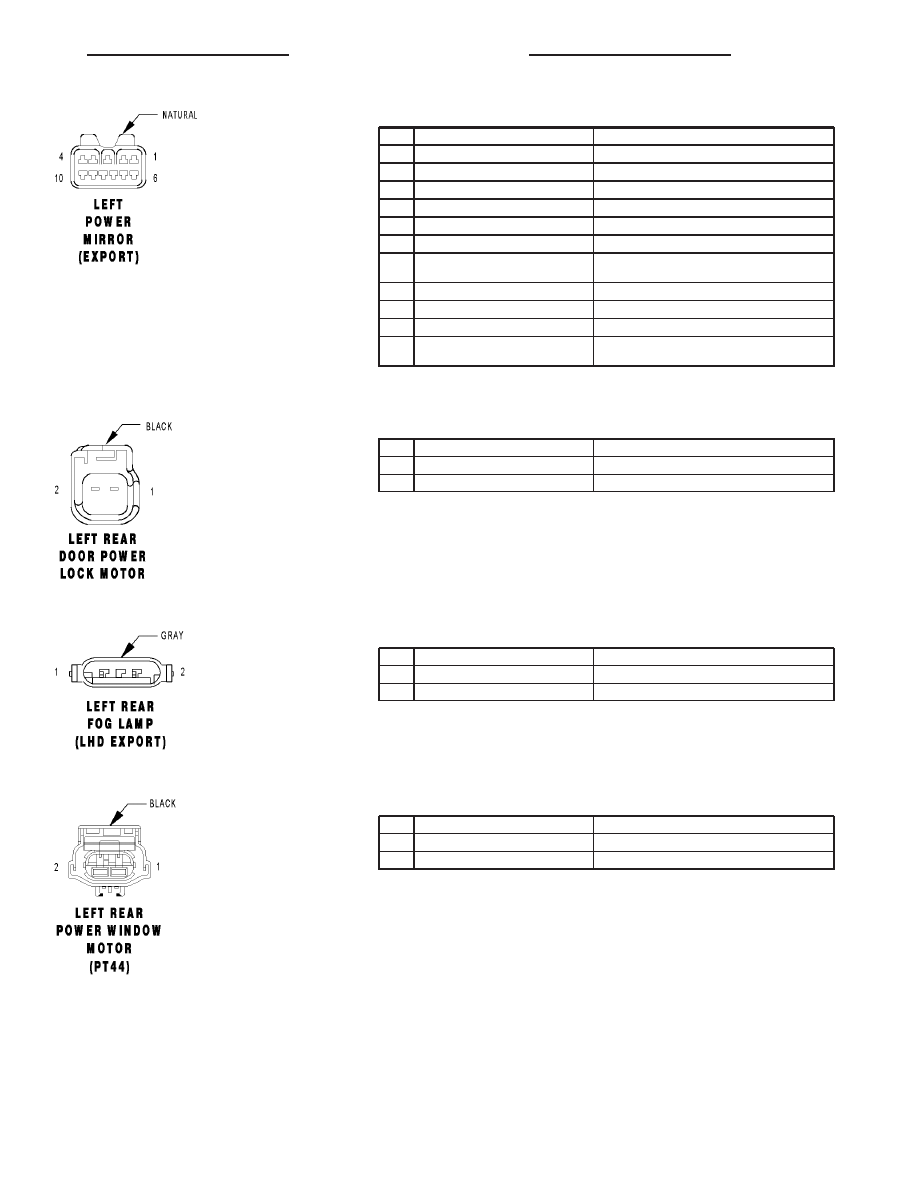

LEFT POWER MIRROR (EXPORT) - NATURAL 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

P73 20YL/PK (LHD)

LEFT MIRROR RIGHT/DOWN MOVEMENT

2

P76 20OR/YL (RHD)

LEFT/RIGHT MIRROR RIGHT/DOWN MOVEMENT

3

C16 20LB/YL

FUSED REAR WINDOW DEFOGGER SWITCH OUTPUT

4

P71 20BR/YL

LEFT MIRROR UP MOVEMENT

5

P75 20DB/WT

LEFT MIRROR LEFT MOVEMENT

6

P159 20DG/WT (POWER FOLDING
MIRRORS)

MIRROR UNFOLD

7

-

-

8

-

-

9

-

-

10

P160 20LB/BK (POWER FOLDING MIR-
RORS)

MIRROR FOLD

LEFT REAR DOOR POWER LOCK MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P35 18OR/VT

DOOR LOCK RELAY OUTPUT

2

P36 18PK/VT

DOOR UNLOCK RELAY OUTPUT

LEFT REAR FOG LAMP (LHD EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L38 18BR/WT

REAR FOG LAMP SWITCH OUTPUT

2

Z1 18BK

GROUND

LEFT REAR POWER WINDOW MOTOR (PT44) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q23 14RD/DG

LEFT REAR WINDOW DRIVER (DOWN)

2

Q13 14DB/GY

LEFT REAR WINDOW DRIVER (UP)

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 79
