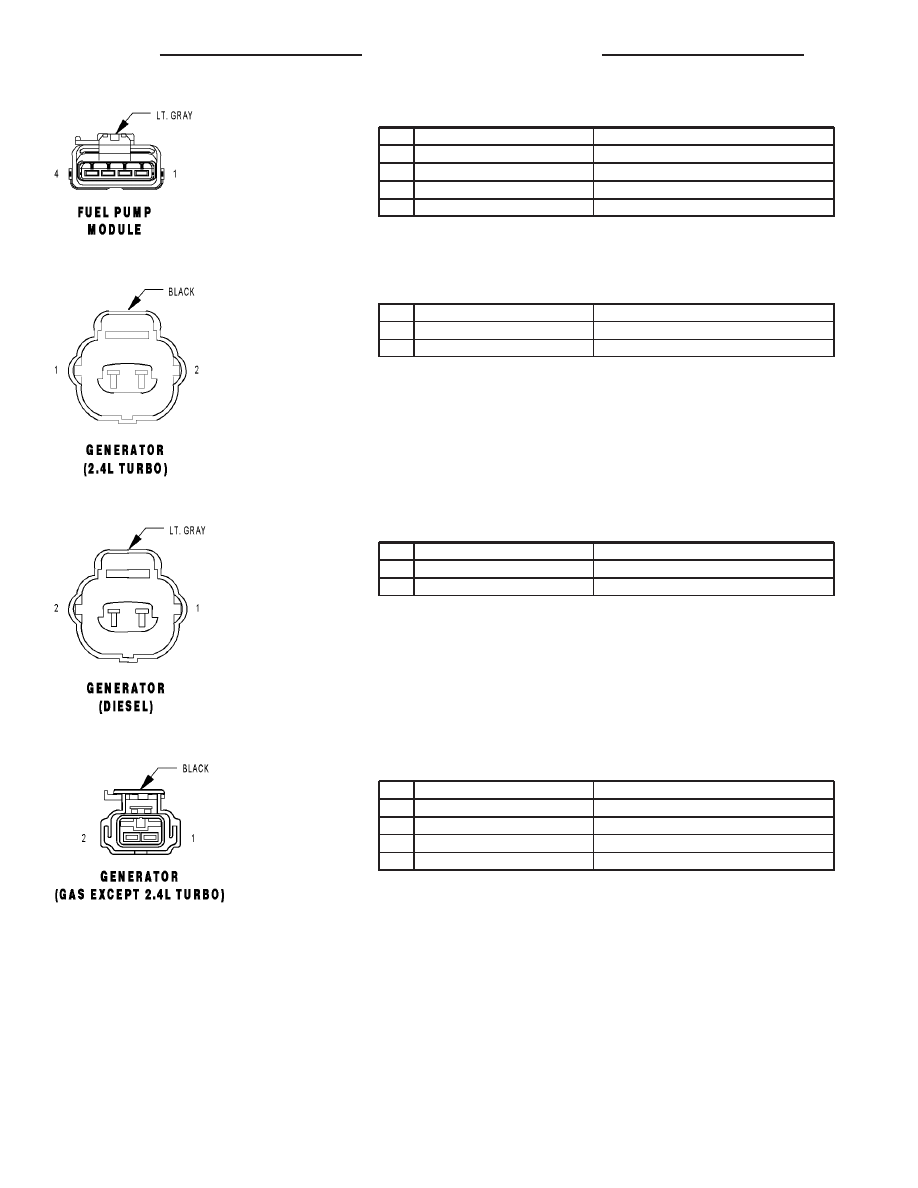

FUEL PUMP MODULE - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

Z2 20BK/LG

GROUND

3

G4 20DB

FUEL LEVEL SENSOR SIGNAL

4

A141 16DG/WT

FUEL PUMP RELAY OUTPUT

GENERATOR (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

K20 20DG

GEN FIELD CONTROL

GENERATOR (DIESEL) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K20 12LB/WT

GENERATOR FIELD CONTROL

2

A142 20RD/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

GENERATOR (GAS EXCEPT 2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K20 18DG (1.6L)

GENERATOR FIELD CONTROL

1

Z1 20BK (2.4L)

GROUND

2

A142 18DG/OR (1.6L)

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K20 20DG (2.4L)

GEN FIELD CONTROL

8W - 80 - 68

8W-80 CONNECTOR PIN-OUTS

PT

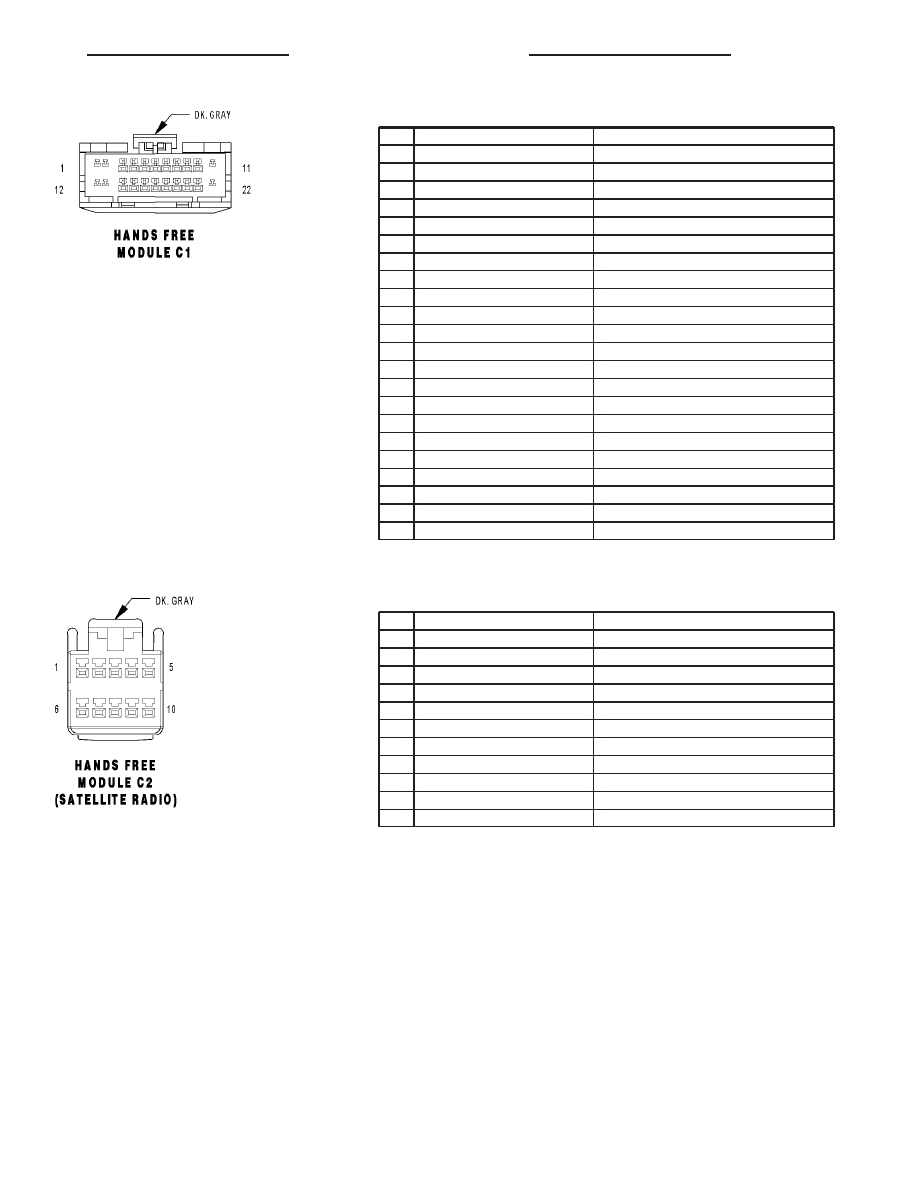

HANDS FREE MODULE C1 - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

M11 18PK/LB

FUSED B(+) (I.O.D.)

2

-

-

3

-

-

4

-

-

5

X722 20LB/DG

MICROPHONE 2 IN(+)

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

D25 20VT/YL

PCI BUS

15

X730 20BK/GY

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 20BK/DG

MICROPHONE 1 IN(+)

17

X792 20BK/VT

MICROPHONE IN(-)

18

-

-

19

-

-

20

X793 20DG/YL

IGNITION RUN/ACC SIGNAL

21

X835 20BK/DB

SENSOR GROUND

22

Z9 20BK

GROUND

HANDS FREE MODULE C2 (SATELLITE RADIO) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

X416 20DG/YL

AUDIO MUX RIGHT

2

X916 20GY/OR

AUDIO RETURN

3

Z417 22DG/BK

SHIELD

3

Z417 22DG/BK

SHIELD

4

D25 20VT/YL

PCI BUS

5

X112 20RD

IGNITION RUN/ACC SIGNAL

6

X417 20DG/OR

AUDIO MUX LEFT

7

Z141 20BK/OR

GROUND

8

X481 20DG

AUDIO BUS

9

E14 20OR/TN

PANEL LAMPS DRIVER

10

X160 20YL

FUSED B(+)

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 69

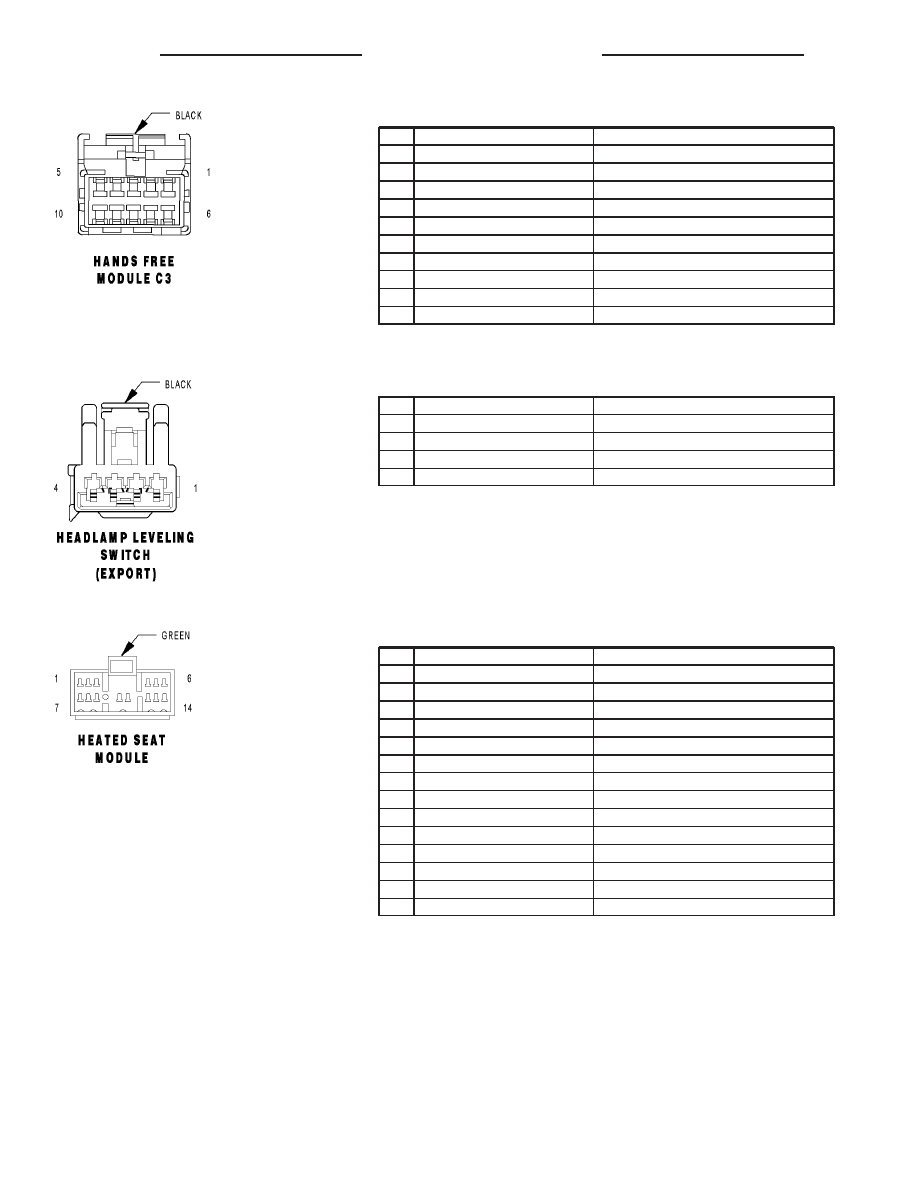

HANDS FREE MODULE C3 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

X112 20RD

IGNITION RUN/ACC SIGNAL

2

D25 20VT/YL

PCI BUS

3

-

-

4

Z9 20BK

AUDIO RETURN

5

X40 20GY/WT

AUDIO MUX RIGHT

6

X160 20YL

FUSED B(+)

7

E14 20OR/TN

PANEL LAMPS DRIVER

8

X481 20DG/YL

AUDIO BUS

9

Z17 20BK

GROUND

10

X41 20WT/DG

AUDIO MUX LEFT

HEADLAMP LEVELING SWITCH (EXPORT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

L13 20BR/YL

HEADLAMP ADJUST SIGNAL

2

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

3

Z1 20BK

GROUND

4

E2 20OR

PANEL LAMPS DRIVER

HEATED SEAT MODULE - GREEN 14 WAY

CAV

CIRCUIT

FUNCTION

1

P7 20LB/BK

DRIVER HEATED SEAT SWITCH

2

P141 20TN/LB

SEAT TEMPERATURE SENSOR 5 VOLT SUPPLY

3

P130 18RD/TN

PASSENGER SEAT HEATER CUSHION DRIVER

4

F99 18RD/WT

HEATED SEAT RELAY OUTPUT

5

P131 20RD/DG

DRIVER SEAT HEATER CUSHION DRIVER

6

F99 18RD/WT

HEATED SEAT RELAY OUTPUT

7

P144 20BK/LG

PASSENGER SEAT TEMPERATURE SENSOR RETURN

8

P143 20BK/DG

DRIVER SEAT TEMPERATURE SENSOR RETURN

9

P8 20LB/WT

PASSENGER HEATED SEAT SWITCH

10

P138 20VT/LG

PASSENGER SEAT LOW HEAT LED DRIVER

11

P140 20VT/BK

PASSENGER SEAT HIGH HEAT LED DRIVER

12

P137 20VT/DG

DRIVER SEAT LOW HEAT LED DRIVER

13

Z121 18BK

GROUND

14

P139 20VT/WT

DRIVER SEAT HIGH HEAT LED DRIVER

8W - 80 - 70

8W-80 CONNECTOR PIN-OUTS

PT

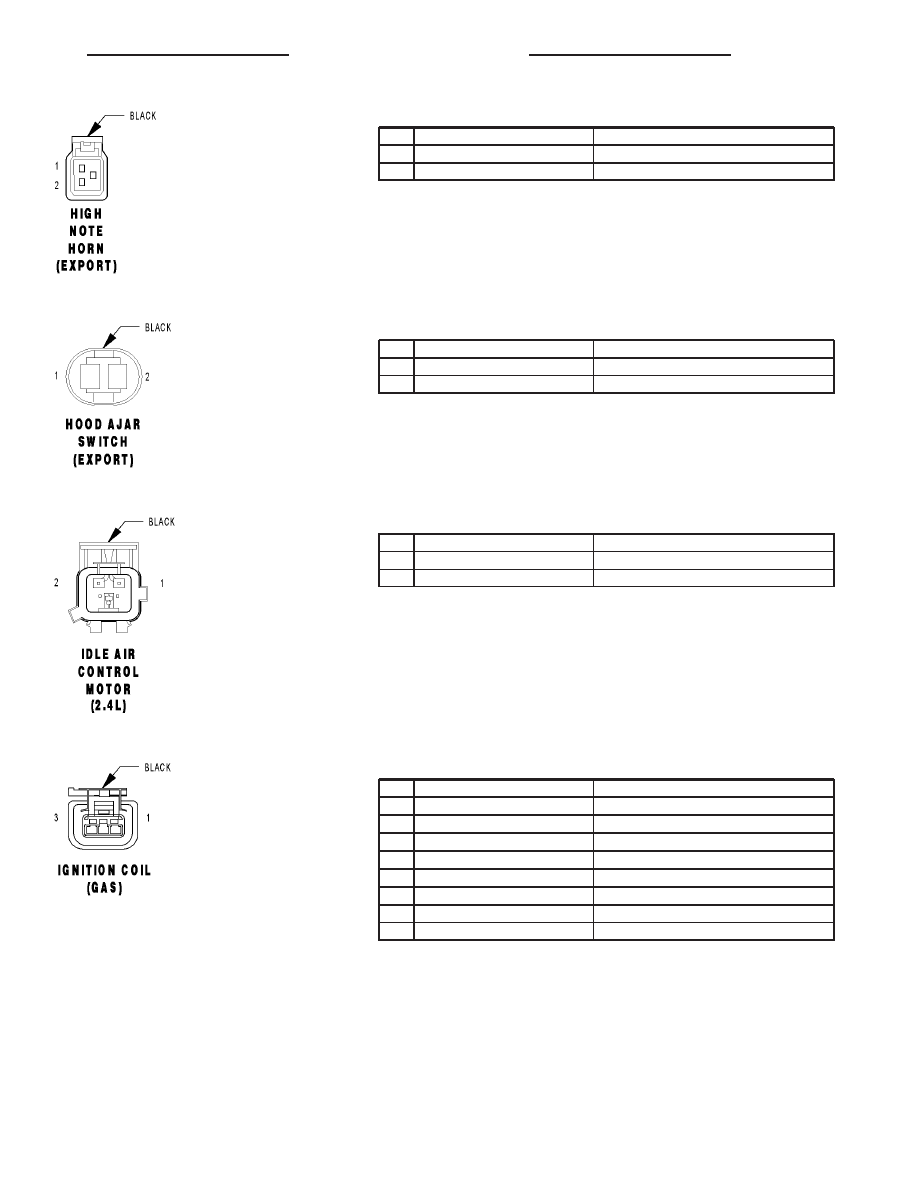

HIGH NOTE HORN (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X2 20DG/RD

HORN RELAY OUTPUT

2

Z1 20BK

GROUND

HOOD AJAR SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 20BR/TN

HOOD AJAR SWITCH SENSE

2

Z1 20BK

GROUND

IDLE AIR CONTROL MOTOR (2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K610 18VT/GY

IAC MOTOR CONTROL

2

K961 18BR/VT

IAC RETURN

IGNITION COIL (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN (1.6L)

IGNITION COIL NO. 2 DRIVER

1

K17 18DB/TN (2.4L EXCEPT TURBO)

COIL CONTROL NO. 2

1

K17 18DB/TN (2.4L TURBO)

COIL CONTROL NO. 2

2

A142 18DG/OR (1.6L/2.4L TURBO)

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

A142 16DG/OR (2.4L EXCEPT TURBO)

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K19 18BK/GY (1.6L)

IGNITION COIL NO. 1 DRIVER

3

K19 18BK/GY (2.4L EXCEPT TURBO)

COIL CONTROL NO. 1

3

K19 18BK/GY (2.4L TURBO)

COIL CONTROL NO. 1

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 71
