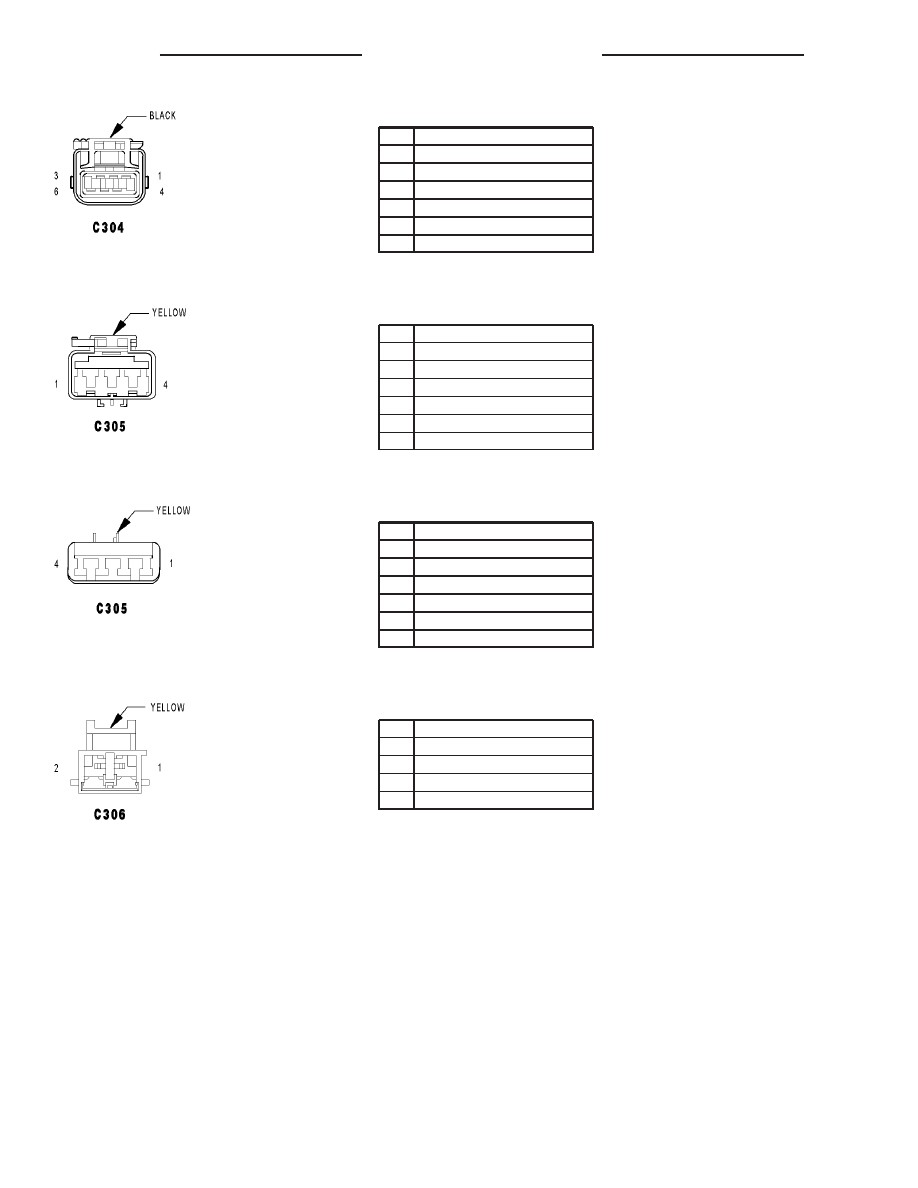

C304 - BLACK (UNDERBODY SIDE)

CAV

CIRCUIT

1

Z1 16BK

2

Z2 20BK/LG

3

G4 20DB

4

A141 16DG/WT

5

K106 20WT/DG (NVLD)

6

K107 20OR/YL (NVLD)

C305 - YELLOW (AIRBAG SIDE)

CAV

CIRCUIT

1

-

2

-

3

R32 18OR (LHD)

3

R31 18OR (RHD)

4

R34 18WT (LHD)

4

R33 18WT (RHD)

C305 - YELLOW (UNIBODY SIDE)

CAV

CIRCUIT

1

-

2

-

3

R32 20LB/OR (LHD)

3

R31 20LG/OR (RHD)

4

R34 20LB/WT (LHD)

4

R33 20LG/WT (RHD)

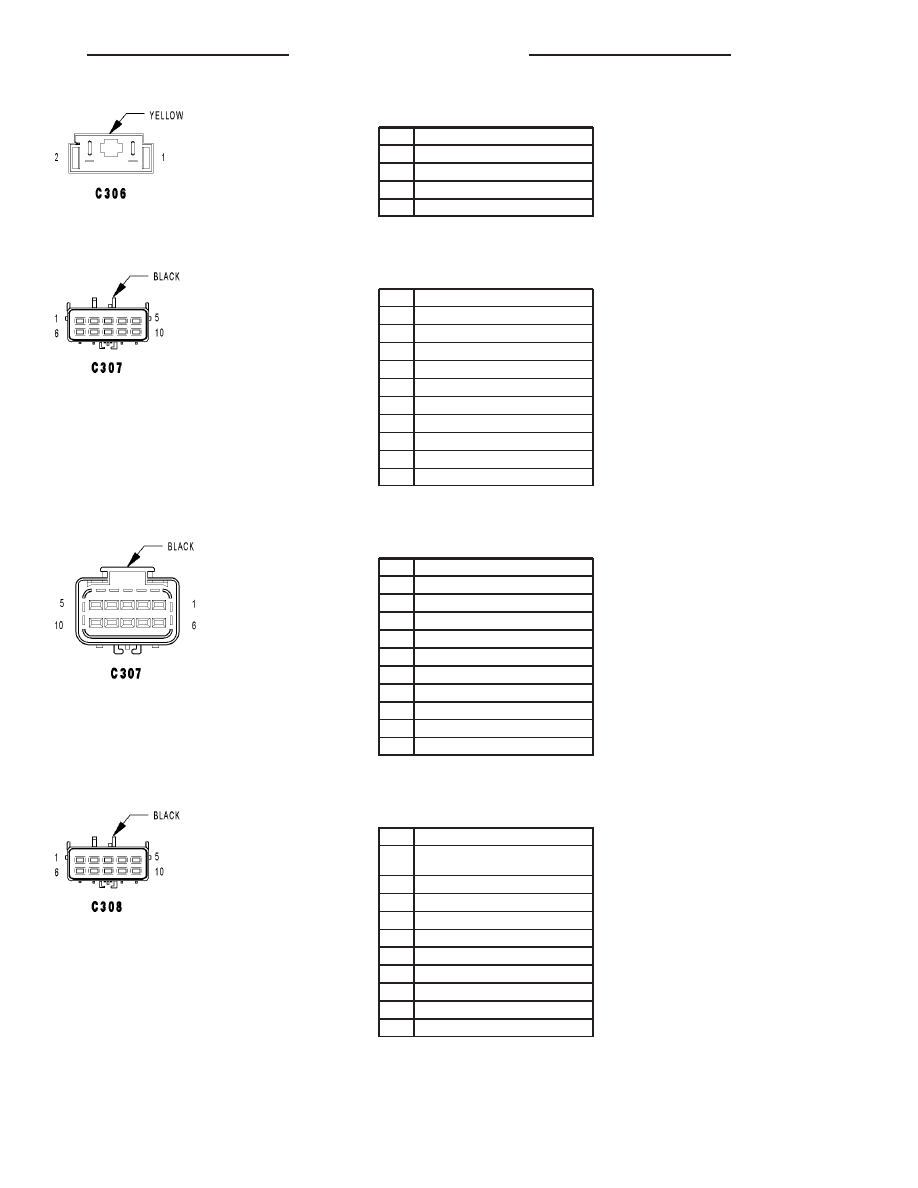

C306 - YELLOW (AIRBAG SIDE)

CAV

CIRCUIT

1

R31 18OR (LHD)

1

R32 18OR (RHD)

2

R33 18WT (LHD)

2

R34 18WT (RHD)

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS

PT

C306 - YELLOW (UNIBODY SIDE)

CAV

CIRCUIT

1

R31 20LG/OR (LHD)

1

R32 20LB/OR (RHD)

2

R33 20LG/WT (LHD)

2

R34 20LB/WT (RHD)

C307 - BLACK (PASSENGER SEAT SIDE)

CAV

CIRCUIT

1

-

2

Z122 18BK

3

P141 20TN/LB

4

P140 20VT/BK

5

P138 20VT/LG

6

P8 20LB/WT

7

F98 18RD/WT

8

P144 20BK/LG (HEATED SEAT)

9

P130 20RD/TN (HEATED SEAT)

10

-

C307 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

-

2

Z122 18BK

3

P141 20TN/BK

4

P140 20VT/BK

5

P138 20VT/LG

6

P8 20LB/WT

7

F99 18RD/WT (HEATED SEATS/PT44)

8

P144 20BK/LG (HEATED SEATS)

9

P130 20RD/TN (HEATED SEATS)

10

-

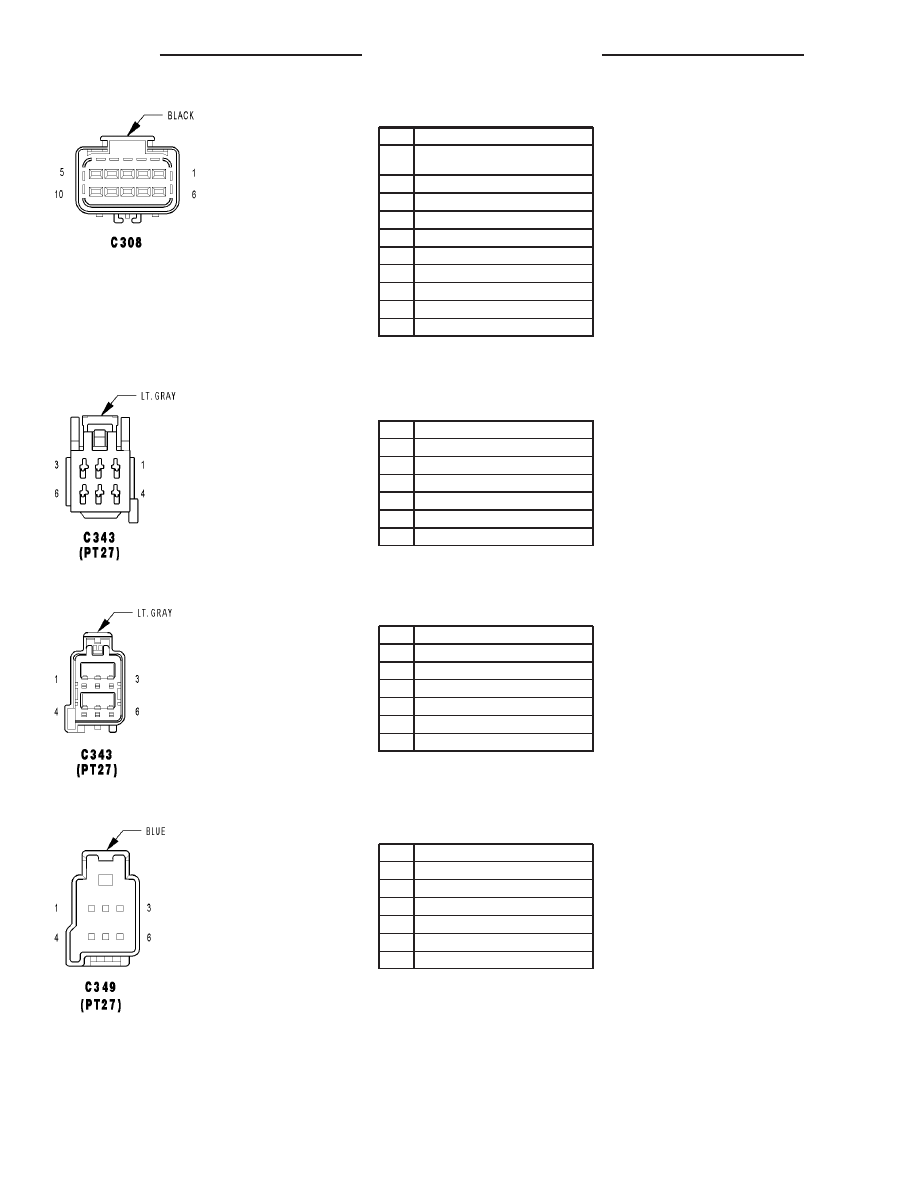

C308 - BLACK (DRIVER SEAT SIDE)

CAV

CIRCUIT

1

A120 16RD/LG (POWER SEAT
ADJUSTER)

2

Z121 16BK

3

P141 20TN/BK (HEATED SEAT)

4

P140 20VT/BK

5

P138 20VT/LG

6

P8 20LB/WT

7

F99 18RD/WT (HEATED SEAT)

8

P144 20BK/LG (HEATED SEAT)

9

P130 20RD/TN (HEATED SEAT)

10

- -

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49

C308 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

A120 16RD/LG (POWER SEAT
ADJUSTER)

2

Z121 16BK

3

P141 20TN/LB (HEATED SEAT)

4

P140 20VT/BK

5

P138 20VT/LG

6

P8 20LB/WT

7

F99 18RD/WT

8

P144 20BK/LG

9

P130 20RD/TN

10

-

C343 (PT27) - LT. GRAY (DECKLID JUMPER

SIDE)

CAV

CIRCUIT

1

Q2 16LG/BK

2

-

3

G78 20TN/BK

4

P96 20WT/DG

5

L50 18WT/TN

6

Z1 16BK

C343 (PT27) - LT. GRAY (DECKLID SIDE)

CAV

CIRCUIT

1

Q2 16LG/BK

2

-

3

G78 20TN/BK

4

P96 20WT/DG

5

L50 18WT/TN

6

Z1 16BK

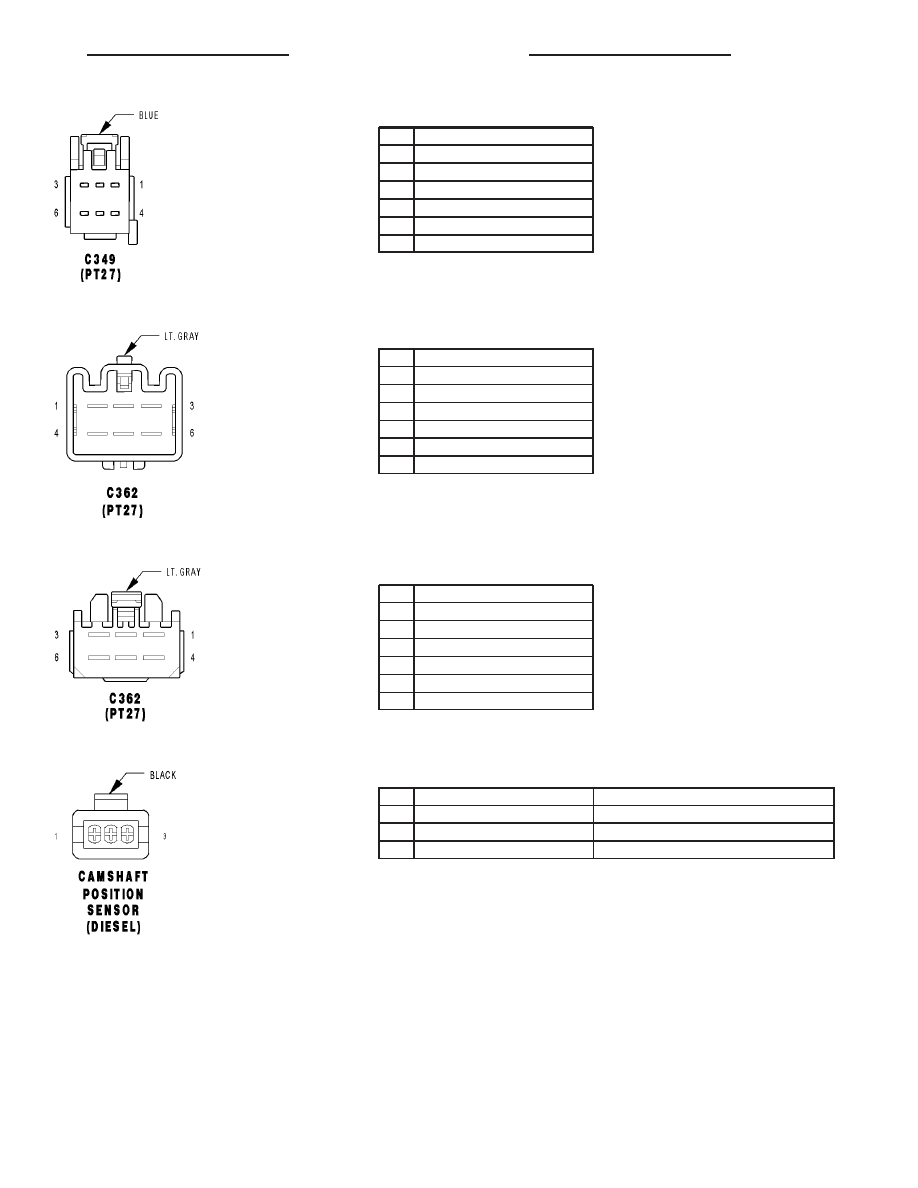

C349 (PT27) - BLUE (BODY SIDE)

CAV

CIRCUIT

1

Q2 16LG/BK

2

-

3

G78 20TN/BK

4

P96 20WT/DG

5

L50 18WT/TN

6

Z1 16BK

8W - 80 - 50

8W-80 CONNECTOR PIN-OUTS

PT

C349 (PT27) - BLUE (DECKLID JUMPER SIDE)

CAV

CIRCUIT

1

Q2 16LG/BK

2

-

3

G78 20TN/BK

4

P96 20WT/DG

5

L50 18WT/TN

6

Z1 16BK

C362 (PT27) - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

P6 20RD/WT

2

C15 12BK/WT

3

A25 12DB

4

Z253 12BK

5

Z1 12BK

6

P5 20YL/BK

C362 (PT27) - LT. GRAY (POWER TOP SIDE)

CAV

CIRCUIT

1

P6 20RD/WT

2

C15 12BK/WT

3

A25 12DB

4

Z253 12BK/DB

5

Z1 12BK

6

P5 20YL/BK

CAMSHAFT POSITION SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K944 20BR/LG

CAMSHAFT POSITION SENSOR GROUND

2

K44 20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

3

A142 20RD/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT
