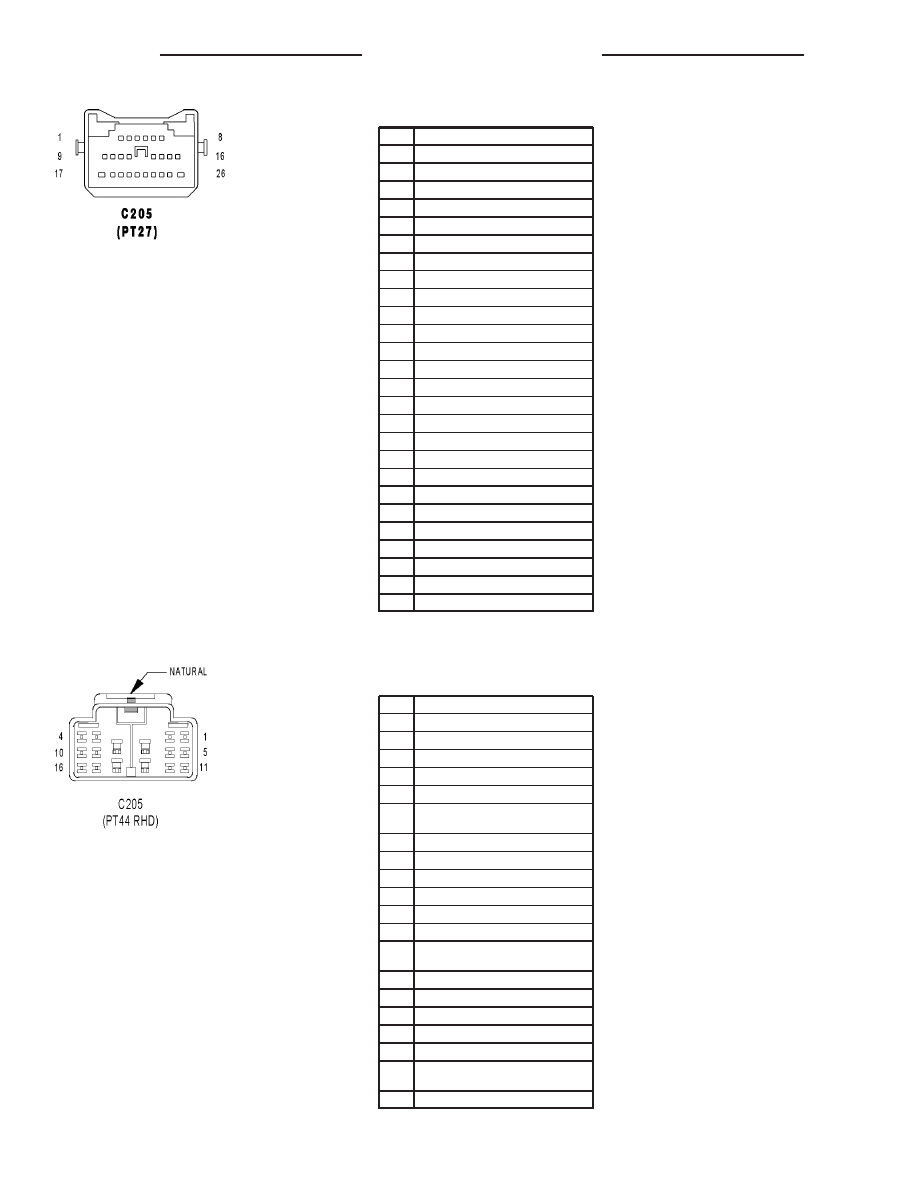

C205 (PT27) - (RIGHT FRONT DOOR SIDE)

CAV

CIRCUIT

1

Q14 16GY

2

Q336 20OR/GY

3

G74 18TN/RD

4

P74 20DB/WT

5

-

6

-

7

X54 18VT

8

Q24 16DG

9

-

10

C16 20LB/YL (HEATED MIRRORS)

11

P72 20YL/BK

12

P36 20PK/VT

13

P96 20WT/DG

14

X56 18DB/RD

15

P35 20OR/VT

16

P70 20PK

17

Z1 16BK

18

Q326 20OR/BR

19

-

20

Q31 20OR/DB

21

-

22

D25 18VT/YL

23

Z2 20BK/LG

24

F10 18YL/RD

25

-

26

F21 16TN

C205 (PT44 RHD) - NATURAL (INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

1

C16 20LB/YL (HEATED MIRRORS)

2

Q12 14BR/LB

3

G74 20TN/RD

4

P74 20DB/WT (POWER MIRRORS)

5

-

6

P159 20DG/WT (POWER FOLDING
MIRRORS)

7

X54 20VT

7

X54 20VT

8

P76 20YL/PK (POWER MIRRORS)

8

P76 20YL/PK (POWER MIRRORS)

9

Z1 20BK

10

Q22 14VT/WT

11

P160 20LB/BK (POWER FOLDING MIR-
RORS)

12

P34 18DB (DRIVER POWER LOCKS)

13

P96 20DG (POWER LOCKS)

13

P96 20DG (POWER LOCKS)

14

X56 20DB/RD

14

X56 20DB/RD

15

P35 18OR/BK (PASSENGER POWER
LOCKS)

16

P72 20YL (POWER MIRRORS)

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

PT

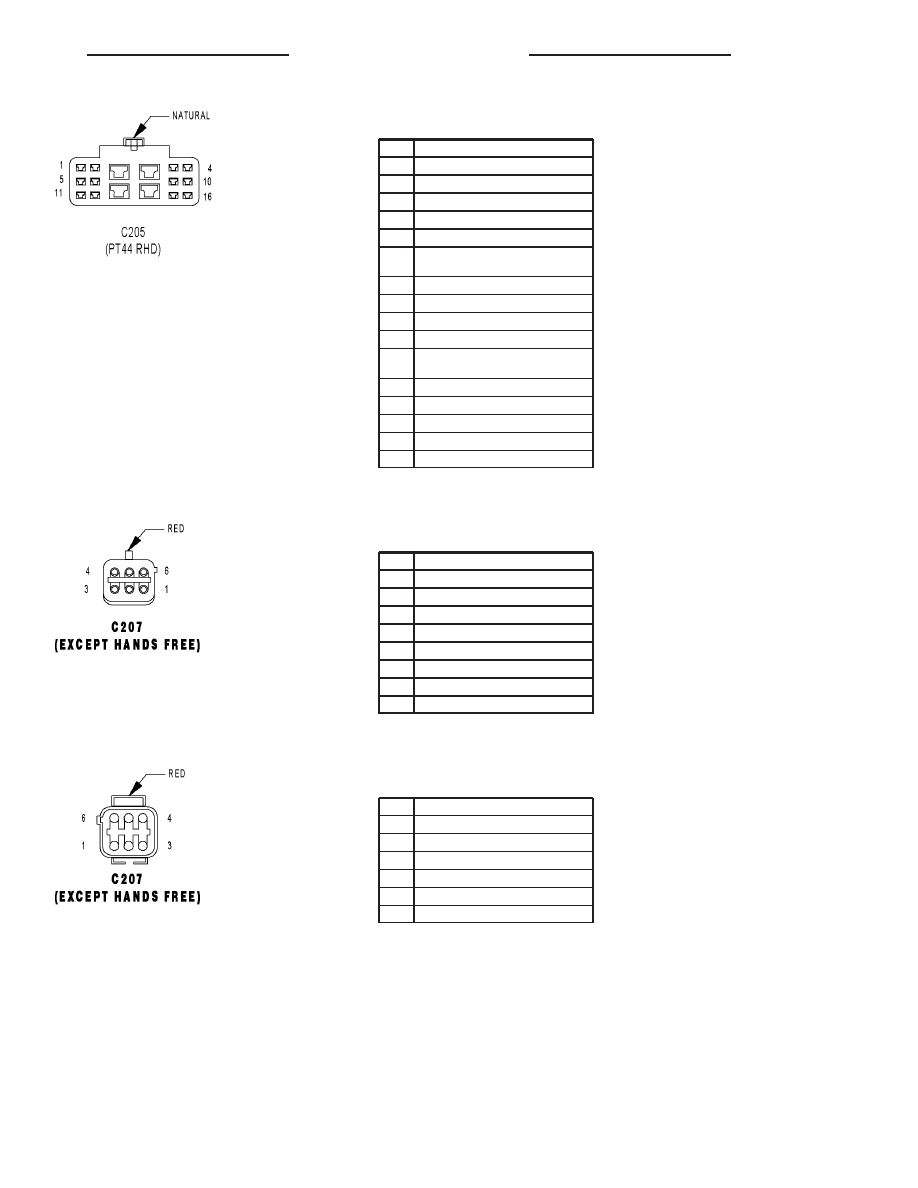

C205 (PT44 RHD) - NATURAL (RIGHT FRONT

DOOR SIDE)

CAV

CIRCUIT

1

C16 20LB/YL (HEATED MIRRORS)

2

Q11 14LB

3

G75 20TN/DB

4

P75 20DB/WT (POWER MIRRORS)

5

-

6

P159 20DG/WT (POWER FOLDING
MIRRORS)

7

X53 18DG

8

P76 20OR/YL (POWER MIRRORS)

9

Z1 20BK

10

Q21 14WT

11

P160 20LB/BK (POWER FOLDING MIR-
RORS)

12

P34 20PK/BK (DRIVER POWER LOCKS)

13

P96 20WT/DG (POWER LOCKS)

14

X55 18BR/DB

15

P33 20OR/BK (DRIVER POWER LOCKS)

16

P72 20BR/YL (POWER MIRRORS)

C207 (EXCEPT HANDS FREE) - RED (DOME

LAMP SIDE)

CAV

CIRCUIT

1

M1 20PK

2

M2 20YL

2

M2 20BK/YL (PT27)

3

Z1 20BK (EXCEPT POWER SUNROOF)

3

Z1 18BK (POWER SUNROOF)

4

Z2 20BK/LG (OVERHEAD CONSOLE)

5

G120 20WT/LB (RKE EXPORT)

6

-

C207 (EXCEPT HANDS FREE) - RED (RIGHT

HEADLINER JUMPER SIDE)

CAV

CIRCUIT

1

M1 20PK

2

M2 18YL

3

Z1 18BK

4

Z2 20BK/LG (OVERHEAD CONSOLE)

5

G120 20WT/LB (RKE EXPORT)

6

-

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

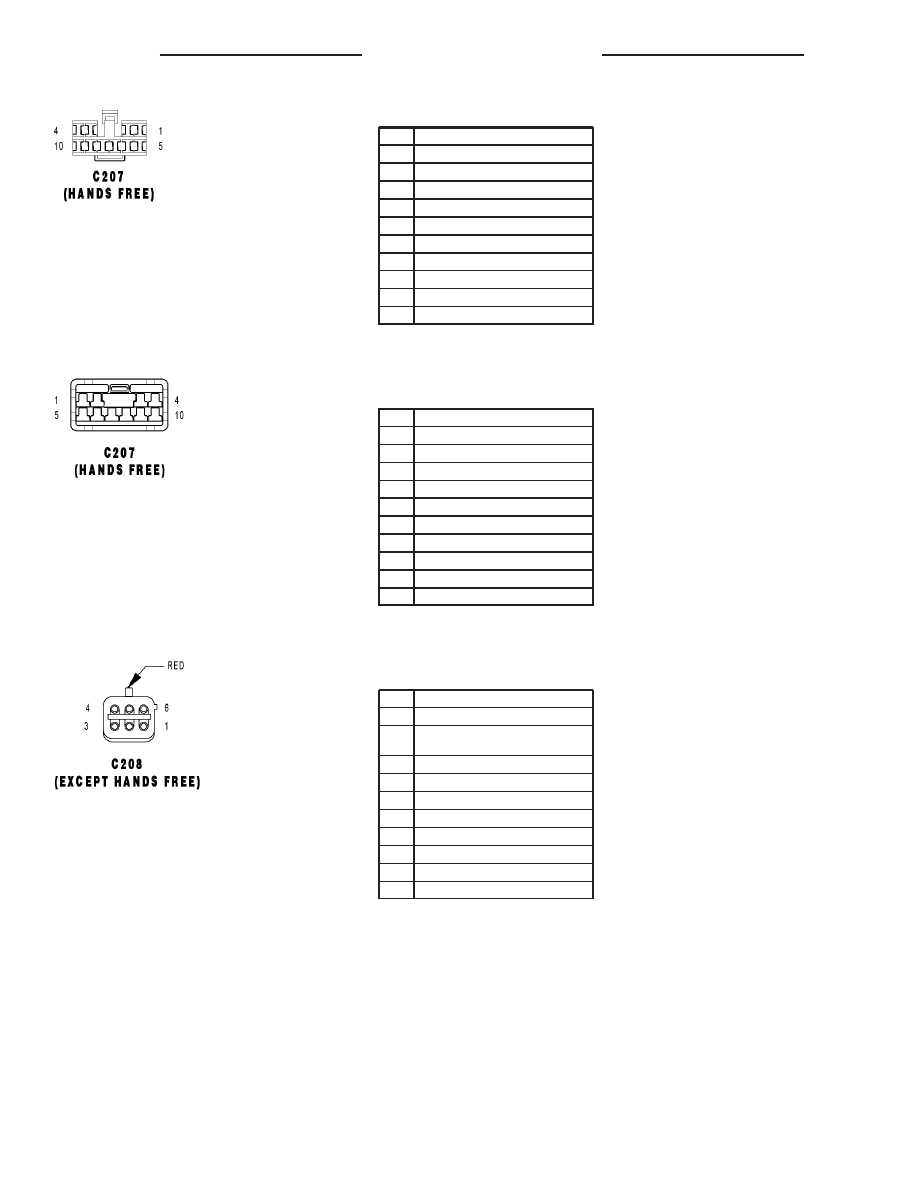

C207 (HANDS FREE) - (DOME LAMP SIDE)

CAV

CIRCUIT

1

M1 20PK

2

M2 20YL

3

Z1 18BK

4

L1 20VT/BK

5

Z2 20BK/LG

6

X793 20BK/YL

7

-

8

-

9

X835 20BK/DB

10

G31 20 VT/LG

C207 (HANDS FREE) - (RIGHT HEADLINER

JUMPER SIDE)

CAV

CIRCUIT

1

M1 20OR

2

M2 18YL/RD

3

Z1 18VT/LG

4

L1 20BK/LB

5

Z2 20LB/LG

6

X793 20GY/YL

7

-

8

-

9

X835 20DG/LB

10

20LB/DG

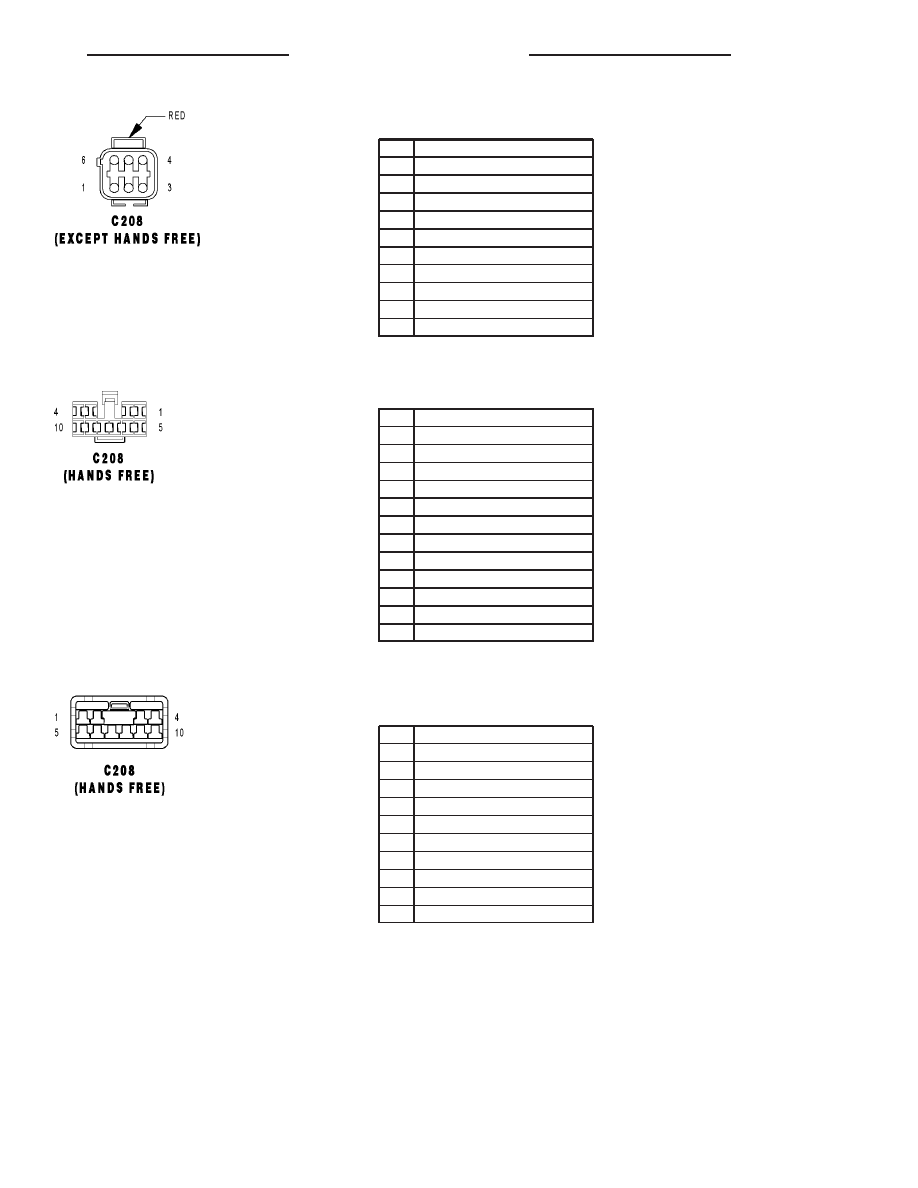

C208 (EXCEPT HANDS FREE) - RED (DOME

LAMP SIDE)

CAV

CIRCUIT

1

E2 20OR (OVERHEAD CONSOLE)

2

F10 20YL/RD (EXCEPT MAP/READING
LAMPS)

2

F10 18BK/YL (MAP/READING LAMPS)

2

F20 20BK/WT (PT27)

3

G38 20 GY

3

G38 20GY (HOMELINK)

4

G32 20BK/LB (OVERHEAD CONSOLE)

4

Z2 20BK/LG (PT27)

5

G31 20VT/LG (OVERHEAD CONSOLE)

6

-

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

PT

C208 (EXCEPT HANDS FREE) - RED (LEFT

HEADLINER JUMPER SIDE)

CAV

CIRCUIT

1

E2 20PK (PT44)

2

F20 18YL (PT27)

2

F10 18YL (PT44)

3

Z1 18BK (EXCEPT HOMELINK)

3

G38 18BK (HOMELINK)

4

Z2 20BK/VT (PT27)

4

G32 20BK/LG (PT44)

5

D25 20WT/LB (PT27)

5

G31 20LB/WT (PT44)

6

-

C208 (HANDS FREE) - (DOME LAMP SIDE)

CAV

CIRCUIT

1

E2 20OR

2

F10 18BK/YL (MAP/READING LAMPS)

2

F10 18YL/RD (OVERHEAD CONSOLE)

3

Z1 18BK (EXCEPT HOMELINK)

3

G38 20GY (HOMELINK)

4

G32 20BK/LB

5

X792 20BK/VT

6

X730 20BK/GY

7

-

8

-

9

X712 20BK/DG

10

X722 20BK/LB

C208 (HANDS FREE) - (LEFT HEADLINER

JUMPER SIDE)

CAV

CIRCUIT

1

E2 20OR

2

F10 18YL/RD

3

G31 18VT/LG

4

G32 20BK/LB

5

X792 20LB/LG

6

X730 20GY/YL

7

-

8

-

9

X712 20DG/LB

10

X722 20LB/DG

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43
