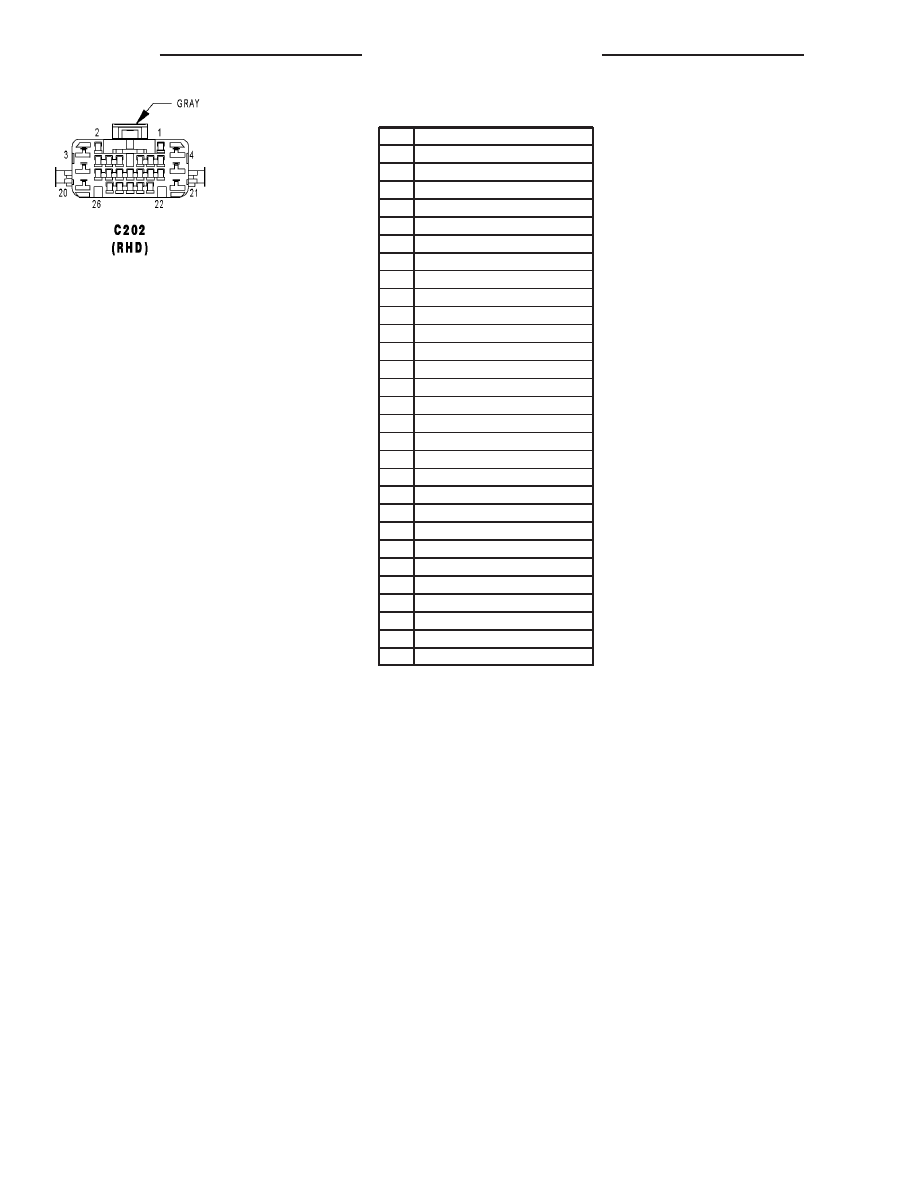

C202 (RHD) - GRAY (INSTRUMENT PANEL

SIDE)

CAV

CIRCUIT

1

-

2

G77 20TN/OR

3

C15 12BK/WT

4

L1 20VT/BK

4

L1 20VT/BK

5

L50 18WT/TN

6

X51 20BR/YL

7

X57 20BR/LB

8

-

9

-

10

L38 18BR/WT

11

L63 18DG/RD

11

L63 18DG/RD

12

G78 20TN/BK

12

G78 20TN/BK

13

-

14

V13 18BR/LG

15

P96 20DG

16

-

17

Q2 20LG/BK

18

Q33 20BR/LB

19

V23 18BR/PK

20

Q17 14DB/WT

21

Q27 14RD/BK

22

L7 20BK/YL

23

X12 20RD/WT

24

-

25

-

26

-

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

PT

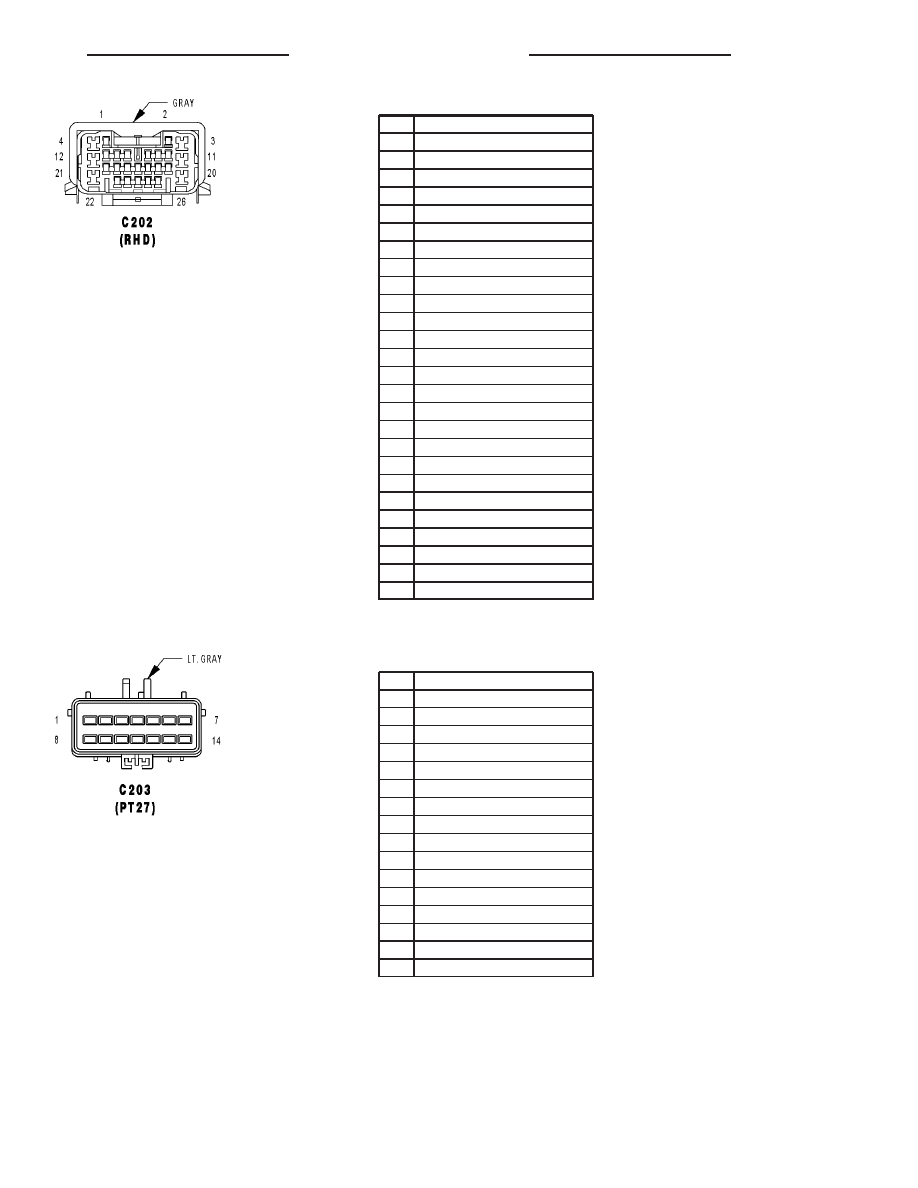

C202 (RHD) - GRAY (LEFT BODY SIDE)

CAV

CIRCUIT

1

-

2

G77 18TN/OR

3

C15 12BK/WT

4

L1 20VT/BK

5

L50 18WT/TN

6

X51 18BR/YL

7

X57 18BR/LB

8

-

9

-

10

L38 18BR/WT

11

L63 18DG/RD

12

G78 20TN/BK

13

-

14

V13 18BR/LG

15

P96 20WT/LG

16

-

17

Q2 20LG/BK

18

Q33 20BR/LB

19

V23 18BR/PK

20

Q17 14DB/WT

21

Q27 14RD/BK

22

L7 18BK/YL

23

X12 18RD/WT

24

-

25

-

26

-

C203 (PT27) - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

X52 20DB/WT (BASE AUDIO)

1

X82 18LB/VT (PREMIUM AUDIO)

2

X58 20DB/BK (BASE AUDIO)

2

X80 18LB/BK (PREMIUM AUDIO)

3

Q2 16LG/BK

4

-

5

F98 18RD/WT (HEATED SEAT)

6

R54 20LB/YL (BASE ORC)

7

R56 20LB/DG (BASE ORC)

8

L62 18BR/WT

9

F30 16RD

10

M1 20PK

11

M2 20YL

12

Q24 14DG

13

Q14 14GY

14

G11 20WT/BK

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

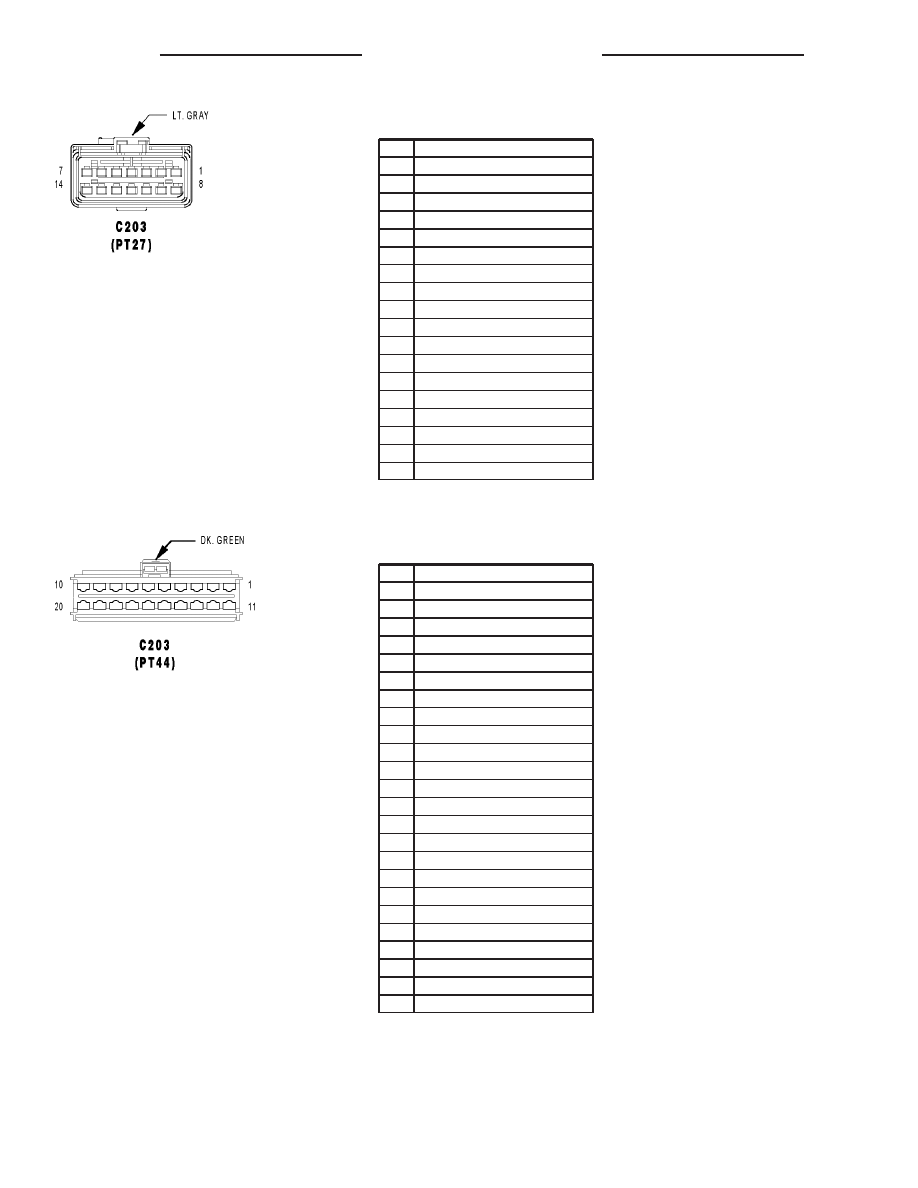

C203 (PT27) - LT. GRAY (INSTRUMENT PANEL

SIDE)

CAV

CIRCUIT

1

X52 20DB/WT (BASE AUDIO)

1

X82 18LB/VT (PREMIUM AUDIO)

2

X58 20DB/BK (BASE AUDIO)

2

X80 18LB/BK (PREMIUM AUDIO)

3

Q2 16LG/BK

4

-

5

F98 18RD/WT (HEATED SEATS)

5

F98 18RD/WT (HEATED SEATS)

6

R54 20LB/YL (BASE ORC)

7

R56 20LB/DG (BASE ORC)

8

L62 18BR/RD

8

L62 18BR/RD (EXPORT)

9

F30 16RD

10

M1 20PK

11

M2 20YL

12

Q24 16DG

13

Q14 16GY

14

G11 20WT/BK

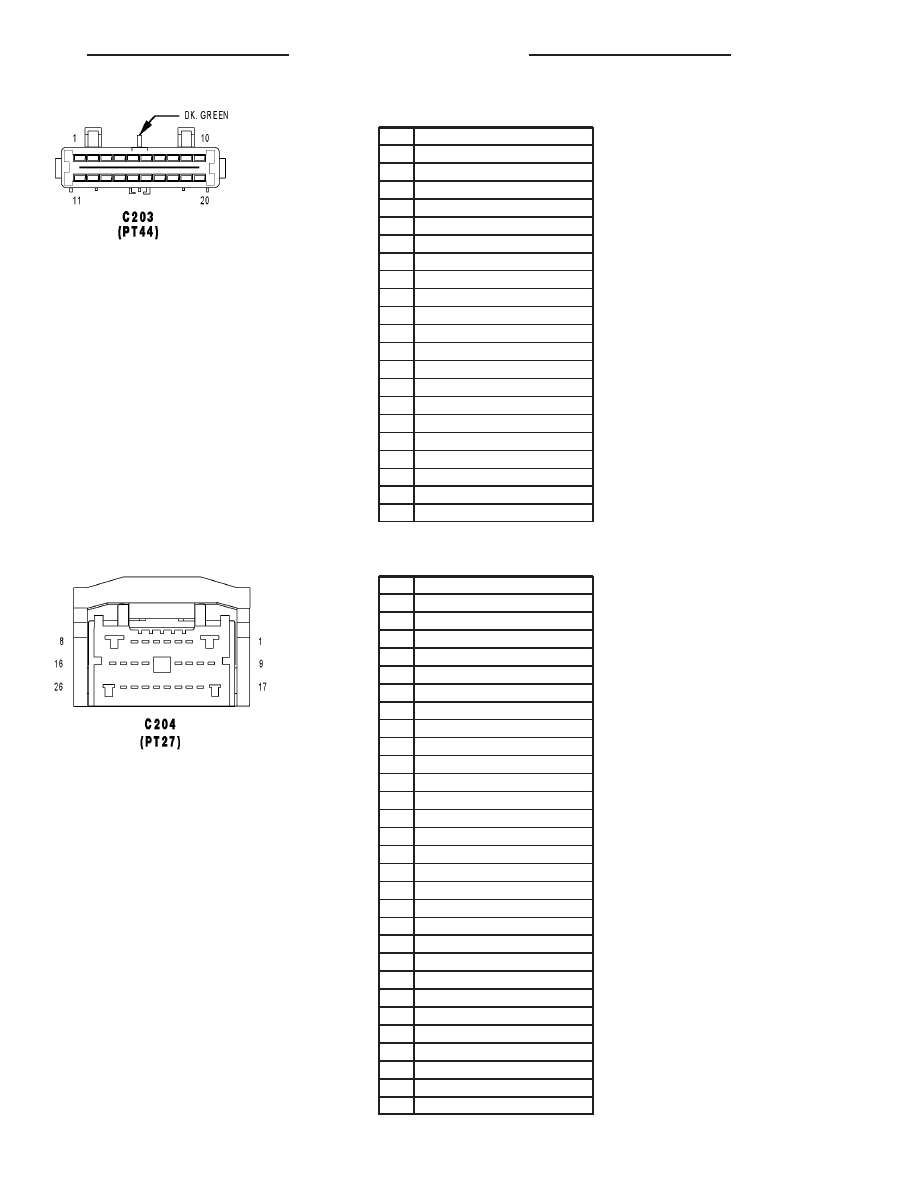

C203 (PT44) - DK. GREEN (INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

1

Q1 14YL

2

G76 20TN/YL

3

A120 16RD/LG (RHD POWER SEAT)

4

X52 20DB/WT

5

X58 20DB/BK

6

P35 18OR/BK (POWER LOCKS)

7

P36 20PK/BK (POWER LOCKS)

7

P36 18PK/BK (POWER LOCKS)

8

F98 18RD/WT (HEATED SEATS)

9

R54 20LB/YL (BASE ORC)

10

R56 20LB/DG (BASE ORC)

10

G10 20LG/RD (RHD)

11

L62 18BR/RD

11

L62 18BR/RD (HEADLAMP LEVELING)

12

F30 16RD (REAR POWER OUTLET)

13

M1 20PK

14

M2 20YL

14

M2 20YL (HANDS FREE)

15

-

16

-

17

Q28 14DG/WT

18

-

19

Q18 14GY/BK

20

G11 20WT/BK

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

PT

C203 (PT44) - DK. GREEN (RIGHT BODY SIDE)

CAV

CIRCUIT

1

Q1 14YL

2

G76 18TN/YL

3

A120 16RD/LG (RHD POWER SEAT)

4

X52 18DB/WT

5

X58 18DB/BK

6

P35 18OR/BK (POWER LOCKS)

7

P36 18PK/BK (POWER LOCKS)

8

F98 18RD/WT (HEATED SEATS)

9

R54 20LB/YL (BASE ORC)

10

R56 20LB/DG (BASE ORC)

10

G10 20LG/RD (RHD)

11

L62 18BR/RD

12

F30 16RD (REAR POWER OUTLET)

13

M1 20PK

14

M2 20YL

15

-

16

-

17

Q28 14DG/WT

18

-

19

Q18 14GY/BK

20

G11 20 WT/BK

C204 (PT27) - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

Q13 16DB

2

Q335 20OR/LG

3

G75 20TN/DB

3

G75 20TN/DB

4

P75 20DB/WT

5

-

6

-

7

X53 20DG/VT (BASE AUDIO)

7

X87 18LG/VT (PREMIUM AUDIO)

8

Q23 16RD/WT

9

-

10

C16 20LB/YL

11

P73 20YL/PK

12

P34 18PK/BK

13

P97 20WT/DG

14

X55 20BR/DB (BASE AUDIO)

14

X85 18LG/DG (PREMIUM AUDIO)

15

P35 18OR/VT

16

P71 20BR/YL

17

Z1 16BK

18

Q325 20OR/LB

19

P6 20RD/WT

20

Q31 20OR/DB

21

P5 20YL/BK

22

D25 18VT/YL

23

Z2 20BK/LG

24

F10 18YL/RD

25

-

26

F21 16TN

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35
