SPEAKER

REMOVAL

FRONT DOOR SPEAKER

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the front door trim panel (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - REMOVAL).

(3) Remove the speaker retaining screws (Fig. 19).
(4) Remove speaker and disconnect wire harness

connector from speaker.

INSTRUMENT PANEL SPEAKER

(1) Disconnect and isolate the battery negative

cable.

(2) Remove instrument panel top cover (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL TOP COVER - REMOVAL).

(3) Remove speaker retaining screws (Fig. 20).
(4) Remove speaker and disconnect wire harness

connector.

REAR SPEAKER - CONVERTIBLE

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the quarter trim panel.
(3) Remove the mounting fasteners.
(4) Remove speaker and disconnect the electrical

harness connector (Fig. 21).

REAR SPEAKER - SEDAN

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the D-pillar trim (Refer to 23 - BODY/

INTERIOR/D-PILLAR TRIM - REMOVAL).

(3) Remove the speaker retaining screws (Fig. 22).
(4) Remove the speaker and disconnect the wire

harness connector.

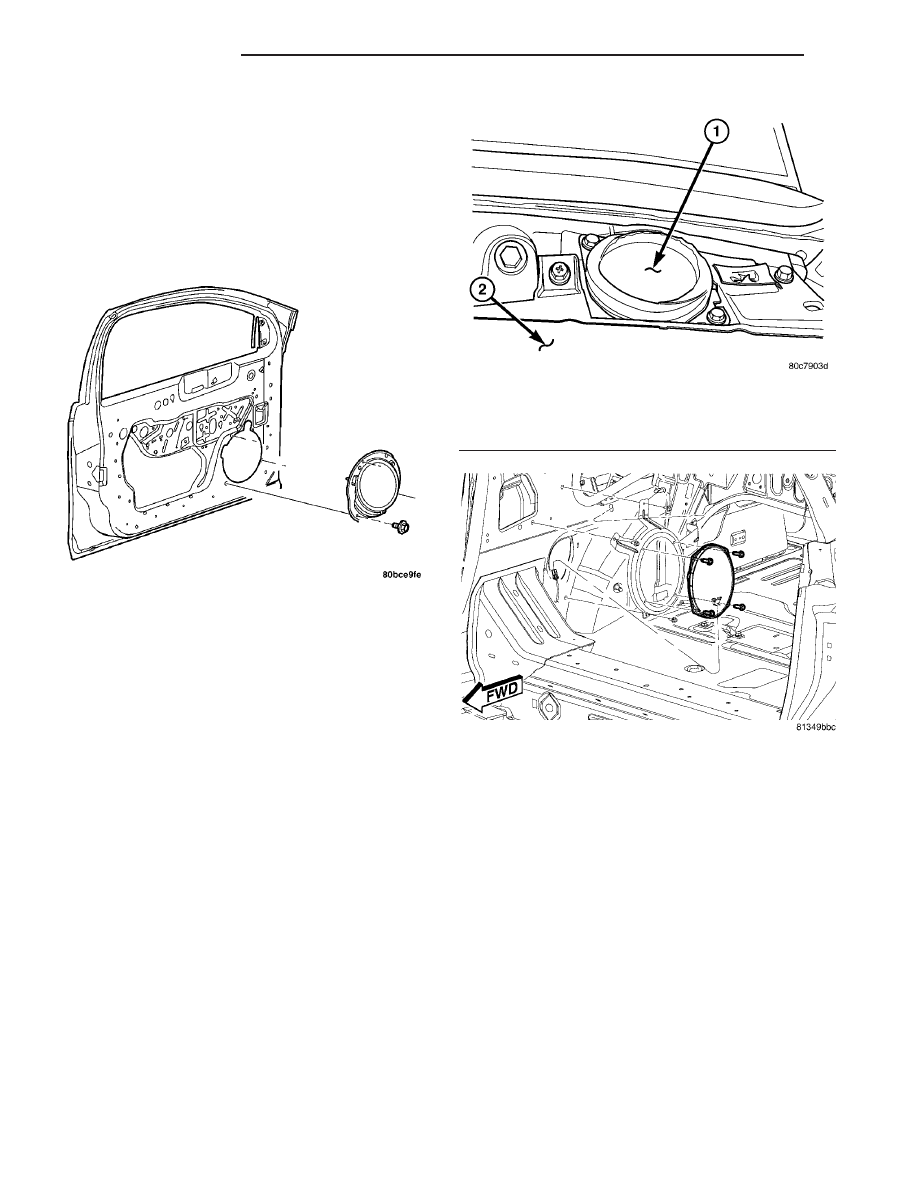

Fig. 19 FRONT DOOR SPEAKER

Fig. 20 INSTRUMENT PANEL SPEAKER

1 - INSTRUMENT PANEL SPEAKER
2 - INSTRUMENT PANEL

Fig. 21 REAR SPEAKER - CONVERTIBLE

8A - 16

AUDIO/VIDEO

PT

INSTALLATION

FRONT DOOR SPEAKER

(1) Connect wire harness connector to speaker.
(2) Install speaker screws.

(3) Install the front door trim panel (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - INSTALLA-
TION).

(4) Connect the battery negative cable.

INSTRUMENT PANEL SPEAKER

(1) Connect wire harness connector to speaker.
(2) Install speaker screws.
(3) Install instrument panel top cover (Refer to 23

-

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL TOP COVER - INSTALLATION).

(4) Connect the battery negative cable.

REAR SPEAKER - CONVERTIBLE

(1) Connect electrical harness connector and posi-

tion speaker.

(2) Install and tighten mounting fasteners.
(3) Install quarter trim panel.
(4) Connect battery negative cable.

REAR SPEAKER - SEDAN

(1) Connect wire harness connector to speaker.
(2) Install speaker screws.
(3) Install the D-pillar trim (Refer to 23 - BODY/

INTERIOR/D-PILLAR TRIM - INSTALLATION).

(4) Connect the battery negative cable.

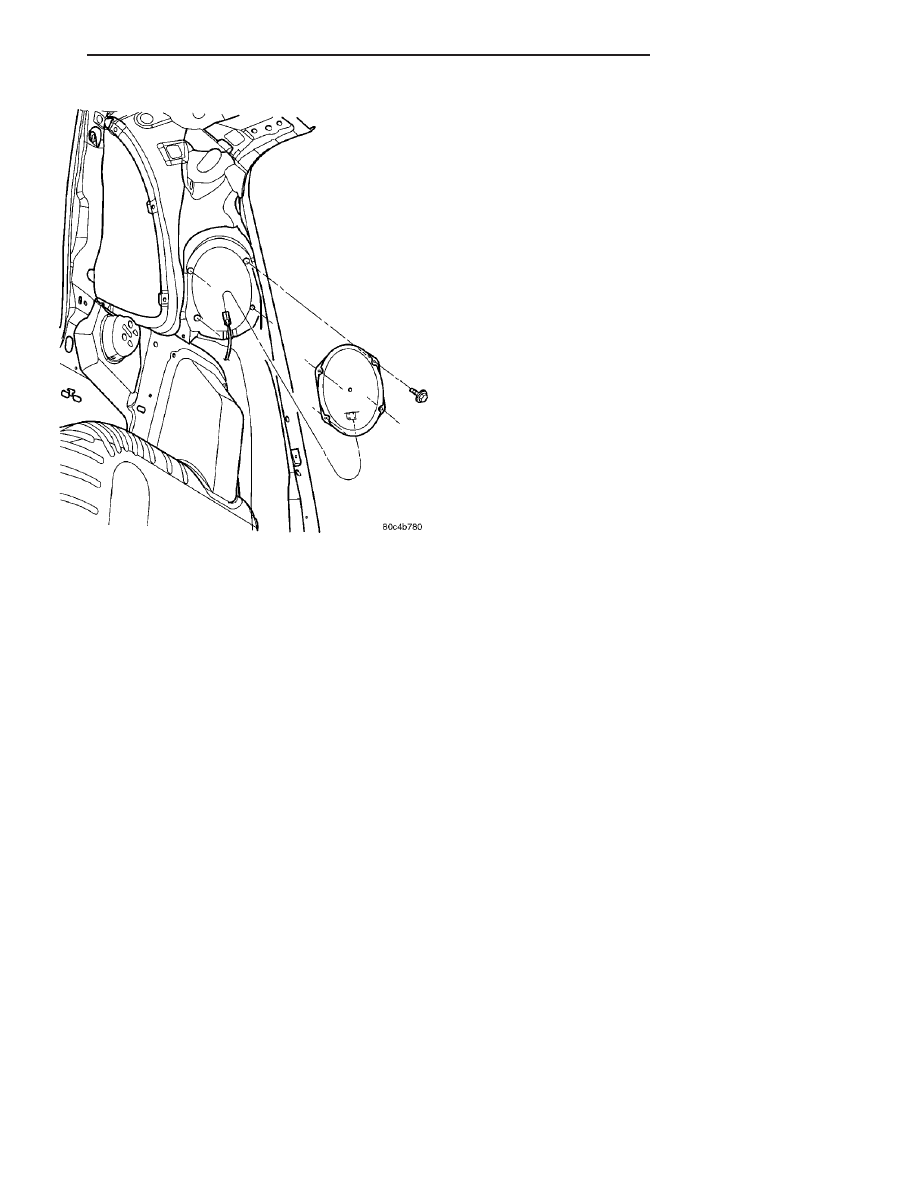

Fig. 22 REAR SPEAKER

PT

AUDIO/VIDEO

8A - 17

SPEAKER (Continued)

CHIME/BUZZER

TABLE OF CONTENTS

page

page

CHIME/BUZZER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

DIAGNOSIS AND TESTING

DIAGNOSIS AND TESTING - BRAKE/PARK

BRAKE INDICATOR . . . . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING - CHIME

CONDITIONS . . . . . . . . . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING - FASTEN SEAT

BELTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING - KEY IN

IGNITION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

CHIME/BUZZER

DESCRIPTION

The chime module is located within, and serviced

with the instrument cluster. The chime system pro-
vides the driver with warning chimes for:

• Seat Belt

• Exterior Lamps ON

• Key-In Ignition

• Warning Lamp Announcement

• Park Brake

• Low Fuel

• Door Ajar

• Reverse (Diesel and Turbo Only)

OPERATION

FASTEN SEAT BELT

The seat belt reminder system uses both visual

and audible signals. A reminder chime with a red
light on the instrument panel.

The system will always illuminate the seat belt

reminder lamp for four to eight seconds when the
ignition switch is turned to the ON position. The
CHIME will sound during the same time interval if
the driver’s seat belt is not fastened. Passenger belts
are not connected to the system.

HEADLAMPS REMINDER

These are the conditions that have to be met for

the headlamps on, chime function to work:

• Headlamps ON and

• Driver’s door open and

• Key removed from the ignition switch.
Chime should sound until headlamps are turned

off or the drivers door is closed or the key is placed
into the RUN position.

KEY IN IGNITION REMINDER

The chime will activate if the drivers door is

opened and the key is in the ignition switch, with the
ignition switch in either the OFF, LOCK, or the
accessory (ACC) position.

DOOR AJAR CHIME

The chime will sound once when:
• Door opened and

• Ignition in RUN position and

• Vehicle speed is present

PARK BRAKE REMINDER

The cluster shall chime 10 times and continuously

flash the brake indicator when:

• Park brake is activated and

• Vehicle speed greater than 3 mph is present.

LOW FUEL REMINDER

When the fuel level drops to about 1/8 tank, the

fuel symbol will light and a single chime will sound.
The light will remain on until fuel is added. If the
fuel level drops to about 1/16 of a tank, the fuel sym-
bol will flash several times and the chime will sound
several times.

REVERSE CHIME (DIESEL and TURBO ONLY
EQUIPPED WITH THE GETRAG MANUAL
TRANSMISSION)

The chime provides the driver with an audible con-

firmation of the reverse gear selection with the
Getrag manual transmission. When the vehicle is
placed in REVERSE, with the ignition switch in the
RUN position, the chime will sound six times (about
2 seconds). The chime will be a “fast” chime (same as
door ajar). The transmission has reverse gear adja-
cent to first gear. There is a 6-7 second delay to
accommodate mandatory bulb check and chimes (air-
bag, etc.). The cluster monitors the reverse circuit
and chime as required.
