(3) Remove spare tire board, jack, and tire.
(4) Remove fasteners at back panel and sides.
(5) Remove carpet.

INSTALLATION

(1) Fold carpet and load into trunk.
(2) Install fasteners.
(3) Install spare tire, jack and board.
(4) Install rear seat back and cushion.

UPPER RADIATOR CLOSURE PANEL

REMOVAL

(1) Open hood.
(2) Mark bolt locations on the upper radiator clo-

sure panel.

(3) Remove bolts attaching windshield washer bot-

tle and speed control servo, if equipped (Fig. 105).

(4) Remove headlamp jackscrews both sides.
(5) Remove fasteners attaching upper bumper fascia.
(6) Remove bolts attaching the forward edge of

upper radiator closure panel.

(7) Remove bolts attaching upper radiator closure

panel.

(8) Disconnect hood latch cable from hood latch.
(9) Remove upper radiator closure panel from vehicle.
(10) For replacement of upper radiator closure

panel, remove hood latch, and any other hardware.

INSTALLATION

(1) Place in position the upper radiator closure

panel.

(2) Connect hood latch cable to hood latch.
(3) Install bolts attaching upper radiator closure

panel. Check bolt alignment marks.

(4) Install bolts attaching the forward edge of

upper radiator closure panel.

(5) Install fasteners attaching upper bumper fascia.
(6) Install headlamp jackscrews both sides.
(7) Check hood latch operation.

WHEELHOUSE SPLASH SHIELD – FRONT

REMOVAL

(1) Hoist and support vehicle on safety stands.
(2) Remove front wheel.
(3) Remove strut assembly from vehicle. Refer to

Group 2, Suspension.

(4) Remove screws attaching speed sensor bracket

(Fig. 106). Move bracket to access speed sensor wire
connector.

(5) Disconnect speed sensor wire connector.
(6) Remove fasteners attaching splash shield to

inner wheelhouse.

(7) Remove splash shield from vehicle.

INSTALLATION

(1) Place splash shield into position.
(2) Install fasteners to attach splash shield.
(3) Connect speed sensor wire connector.
(4) Install screws attaching speed sensor bracket.
(5) Install strut assemble.
(6) Install front wheel.
(7) Lower vehicle.

WHEELHOUSE SPLASH SHIELD – REAR

REMOVAL

(1) Hoist and support vehicle on safety stands.
(2) Remove rear wheel.
(3) Remove fasteners attaching splash shield.

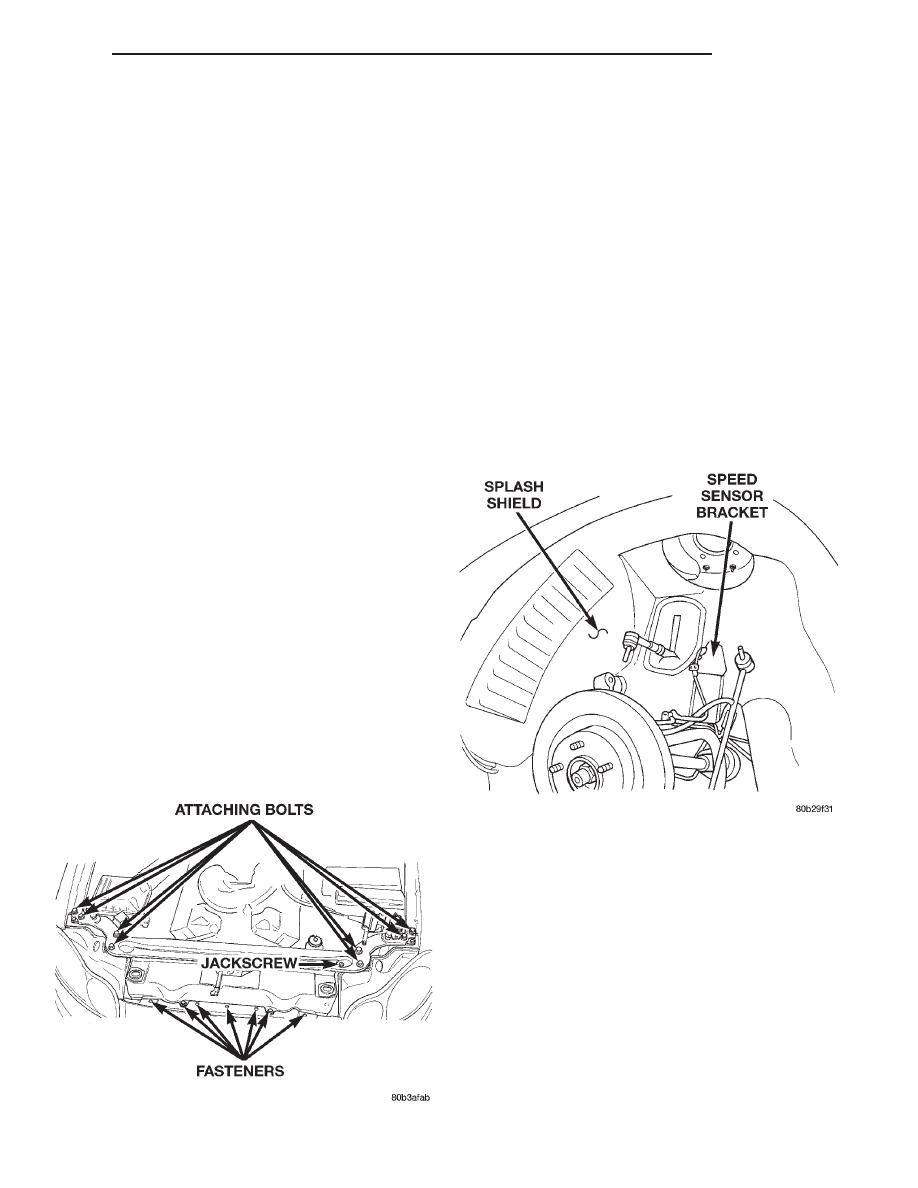

Fig. 105 Upper Radiator Closure Panel

Fig. 106 Wheelhouse Splash Shield

300M

BODY

23 - 45

REMOVAL AND INSTALLATION (Continued)

(4) The shock tower area will have to be cut out of

the splash shield. This will ease the removal or
Installation of the slash shield.

(5) Remove splash shield from vehicle.

INSTALLATION

(1) Place splash shield in position on vehicle with

the shock tower cut out.

(2) Install fasteners to hold splash shield place.
(3) Install rear wheel.
(4) Lower vehicle.

ADJUSTMENTS

FRONT DOOR GLASS ADJUSTMENT

(1) Remove door trim panel.
(2) Remove water shield as necessary.
(3) Loosen fastener attaching scissor channel to

door panel at rear of access hole (Fig. 108).

(4) Position glass in run weatherstrips to achieve

smooth operation and proper fit.

(5) Push glass aft and apply slight downward pres-

sure on scissor channel and tighten screw.

(6) Tighten all fasteners.
(7) Install water shield.
(8) Install door trim panel.

REAR DOOR GLASS ADJUSTMENT

(1) Remove door trim panel.
(2) Remove water shield as necessary.
(3) Loosen fastener attaching scissor channel to

door panel at rear of access hole (Fig. 109).

(4) Position glass in run weatherstrips to achieve

smooth operation and proper fit.

(5) Push glass aft and apply slight downward pres-

sure on scissor channel and tighten screw.

(6) Tighten all fasteners.
(7) Install water shield.
(8) Install door trim panel.

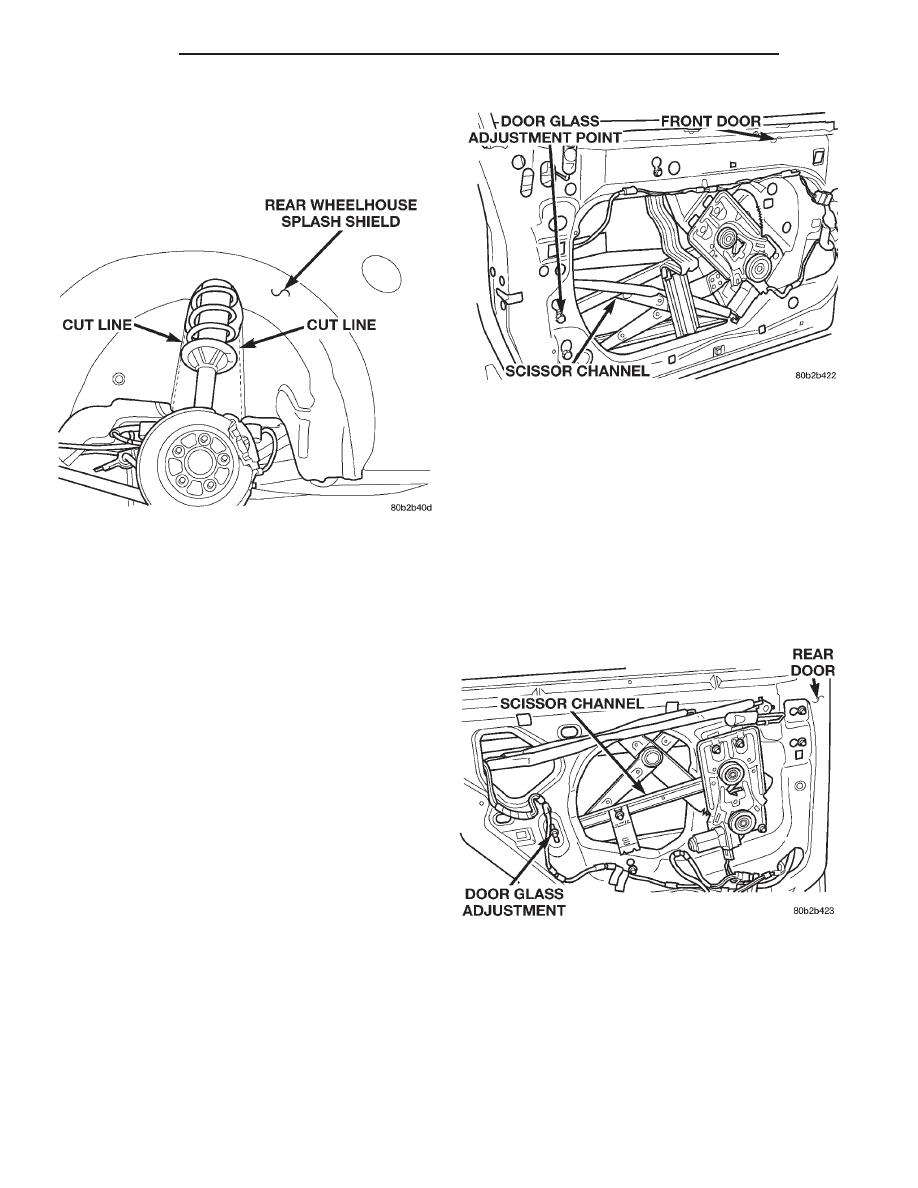

Fig. 107 Rear Wheelhouse Splash Shield

Fig. 108 Front Door Glass Adjustment

Fig. 109 Rear Door Glass Adjustment

23 - 46

BODY

300M

REMOVAL AND INSTALLATION (Continued)

SPECIFICATIONS

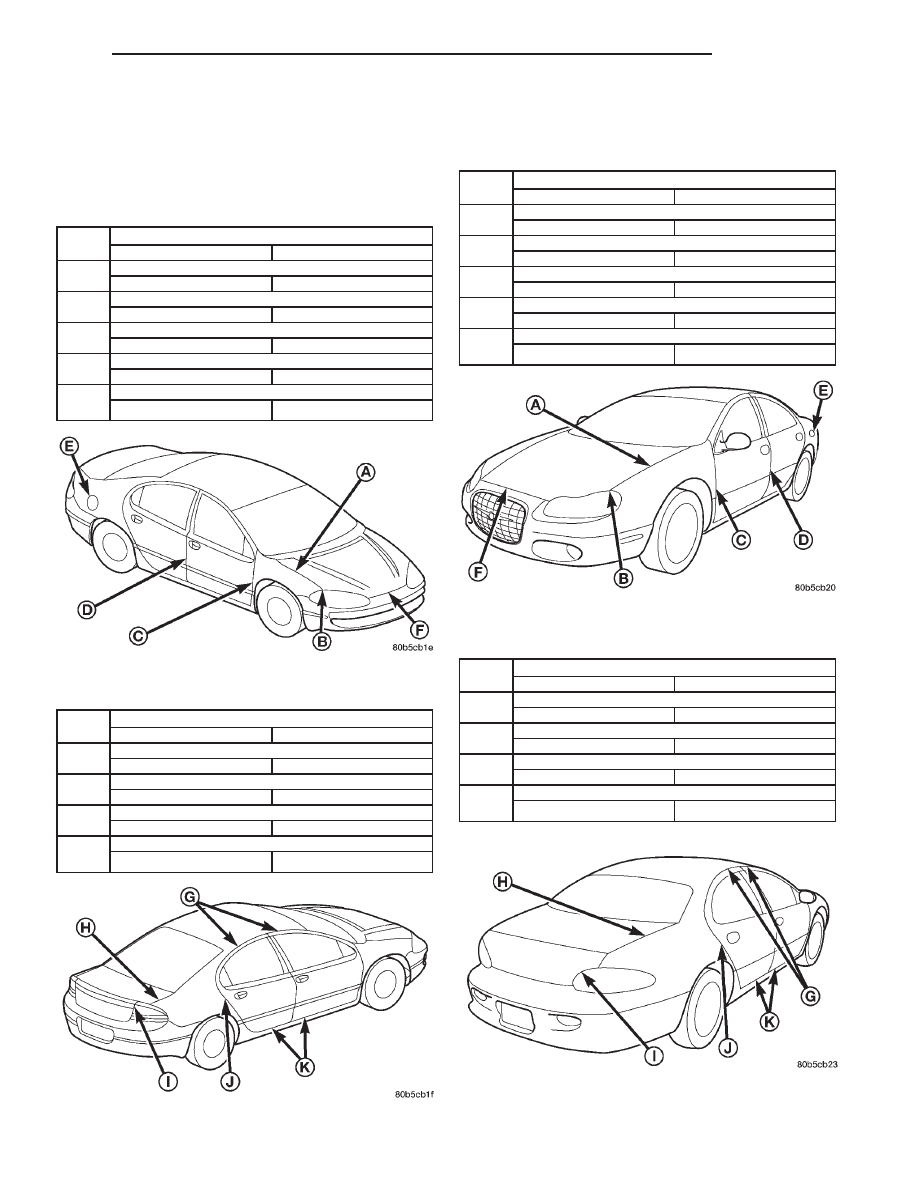

BODY GAP AND FLUSH DIMENSIONS

INTREPID

CONCORDE LHS AND 300M – REAR AND SIDE

VIEW

G

Front and Rear Door to Roof
G = 5.0

6

1.5

F = 0 - 1.0

H

Deck Lid To Quarter Panel
G = 4.0

6

1.5

F = 0

6

1.0

I

Tail lamp to applique and Deck Lid
G = 5.0

6

1.5

F = N/A

J

Rear Door to Quarter Panel
G = 5.0

6

1.5

F = 0 + 1.0

K

Front Rear Door To Sill
G = 7.0

6

2.0

F = 0

6

1.5

INTREPID FRONT AND SIDE VIEW

A

Hood to Fender
G = 4.0

6

1

F = 0 - 1.0

B

Hood to Fender Fore and Aft.
G = 0

6

1

F = 0

6

1.0

C

Front Door To Fender
G = 5.0

6

1.5

F = 0 - 1.0

D

Rear Door to Front Door
G = 5.0

6

1.5

F = 0 - 1.0

E

Fuel Filter Door To Quarter
G = 3.0

6

0.75

F = 0 - 1.0

F

Fascia to Hood
G = 5.0

6

2.5

F = 0 - 1.5

Intrepid Front and Side View

INTREPID REAR AND SIDE VIEW

G

Front and Rear Door to Roof
G = 5.0

6

2.5

F = 0 -

6

2.0

H

Deck Lid To Quarter Panel
G = 4

6

1.5

F = 0

6

1.5

I

Tail lamp to applique and Deck Lid
G = 5.0

6

1.5

F = 0

6

2.0

J

Rear Door to Quarter Panel
G = 5.0

6

1.5

F = 0 - 1.0

K

Front Rear Door To Sill
G = 7.0

6

2.0

F = 0

6

2.0

Intrepid Rear and Side View

CONCORDE LHS AND 300M

CONCORDE LHS AND 300M – FRONT AND

SIDE VIEW

A

Hood to Fender
G = 4.0

6

1.5

F = 0

6

1.5

B

Hood to Fender Fore and Aft.
G = 0

6

1

F = 0

6

2.0

C

Front Door To Fender
G = 5.0

6

1.5

F = 0 - 1.0

D

Rear Door to Front Door
G = 5.0

6

1.5

F = 0 - 1.0

E

Fuel Filter Door To Quarter
G = 3.0

6

0.75

F = 0 - 1.5

F

Fascia to Hood
G = 5.0

6

1.5

F = 1.5

6

0.5

Concorde LHS and 300M – Front and Side View

Concorde LHS and 300M – Rear and Side View

300M

BODY

23 - 47

BODY LUBRICATION SPECIFICATIONS

LUBRICATION REQUIREMENTS

Body

mechanisms

and

linkages

should

be

inspected, cleaned, and lubricated, as required, to
maintain ease of operation and to provide protection
against rust and wear. When performing other under
hood services, the hood latch release mechanism and
safety catch should be inspected, cleaned, and lubri-
cated. During the winter season, external door lock
cylinders should be lubricated to assure proper oper-
ation when exposed to water and ice.

Prior to the application of any lubricant, the parts

concerned should be wiped clean to remove dust and
grit. If necessary, a suitable solvent can be used to
clean the item to be lubricated. After lubricating a
component, any excess oil or grease should be
removed.

LUBRICANT APPLICATION

DOOR LOCK CYLINDERS

(1) Apply a small amount of lubricant directly into

the lock cylinder.

(2) Apply a small amount of lubricant to the key.
(3) Insert key into lock cylinder and cycle the

mechanism from the locked to the unlocked position.

NOTE: Do not add more lubricant.

(4) Cycle the lock cylinder mechanism several

times to allow the lubricant to flow throughout the
cylinder.

(5) Wipe all lubricant from exterior of lock cylinder

and key.

ALL OTHER BODY MECHANISMS

(1) Clean component as described above.
(2) Apply specified lubricant to all pivoting and

sliding contact areas of component.

LUBRICANT USAGE

ENGINE OIL

• Door Hinges – Hinge Pin and Pivot Contact

Areas

• Hood Hinges – Pivot Points

• Liftgate Hinges

• Deck lid Hinges

MOPAR

T

SPRAY WHITE CUBE OR EQUIVALENT

• Door Check Straps

• Liftgate Latches

• Liftgate Prop Pivots

• Ash Receiver

• Fuel Filler Door Remote Control Latch Mecha-

nism

• Parking Brake Mechanism

• Sliding Seat Tracks

• Deck lid Latch

MOPAR

T

Multipurpose GREASE OR EQUIVALENT

• All Other Hood Mechanisms

MOPAR

T

LOCK CYLINDER LUBRICANT OR

EQUIVALENT

• Door Lock Cylinders

• Deck lid Lock Cylinder

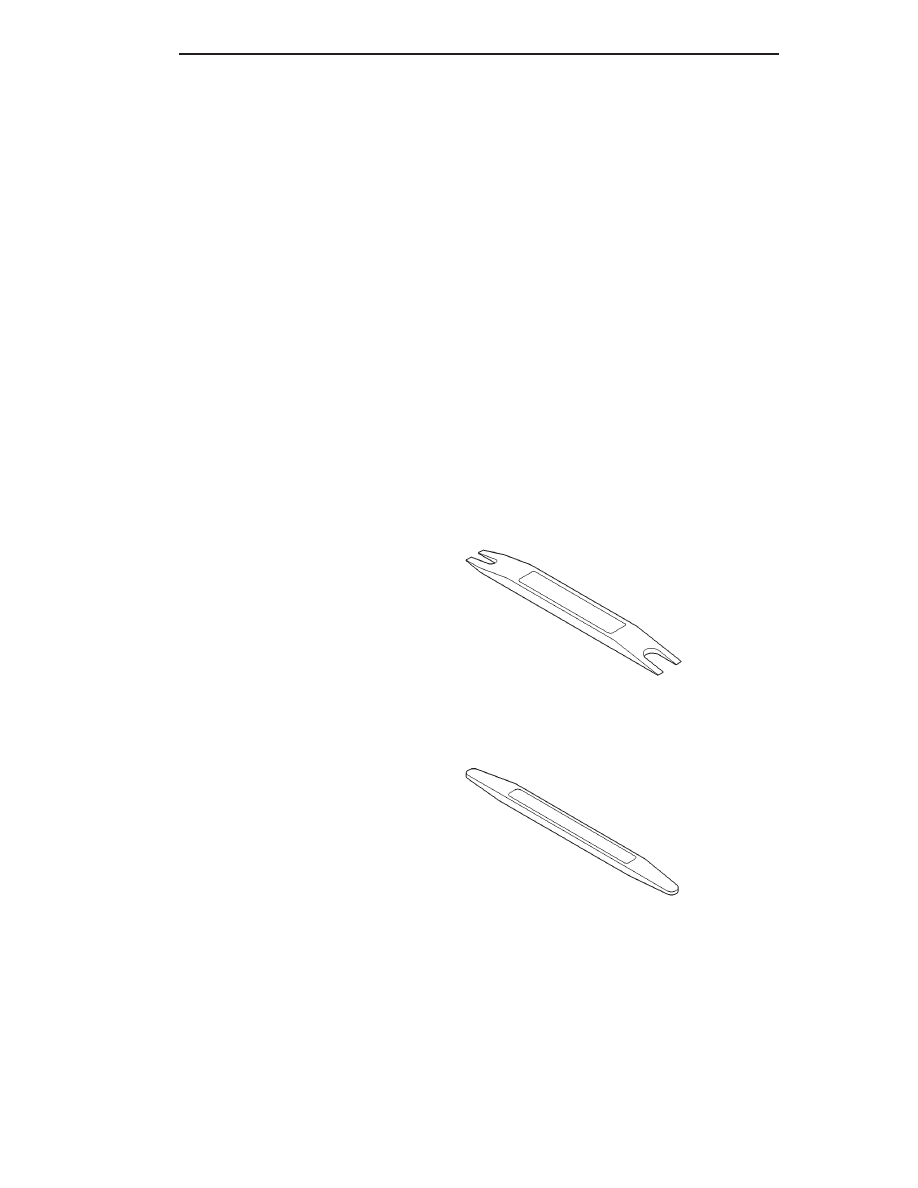

SPECIAL TOOLS

BODY

Remover, Moldings C-4829

Stick, Trim C-4755
