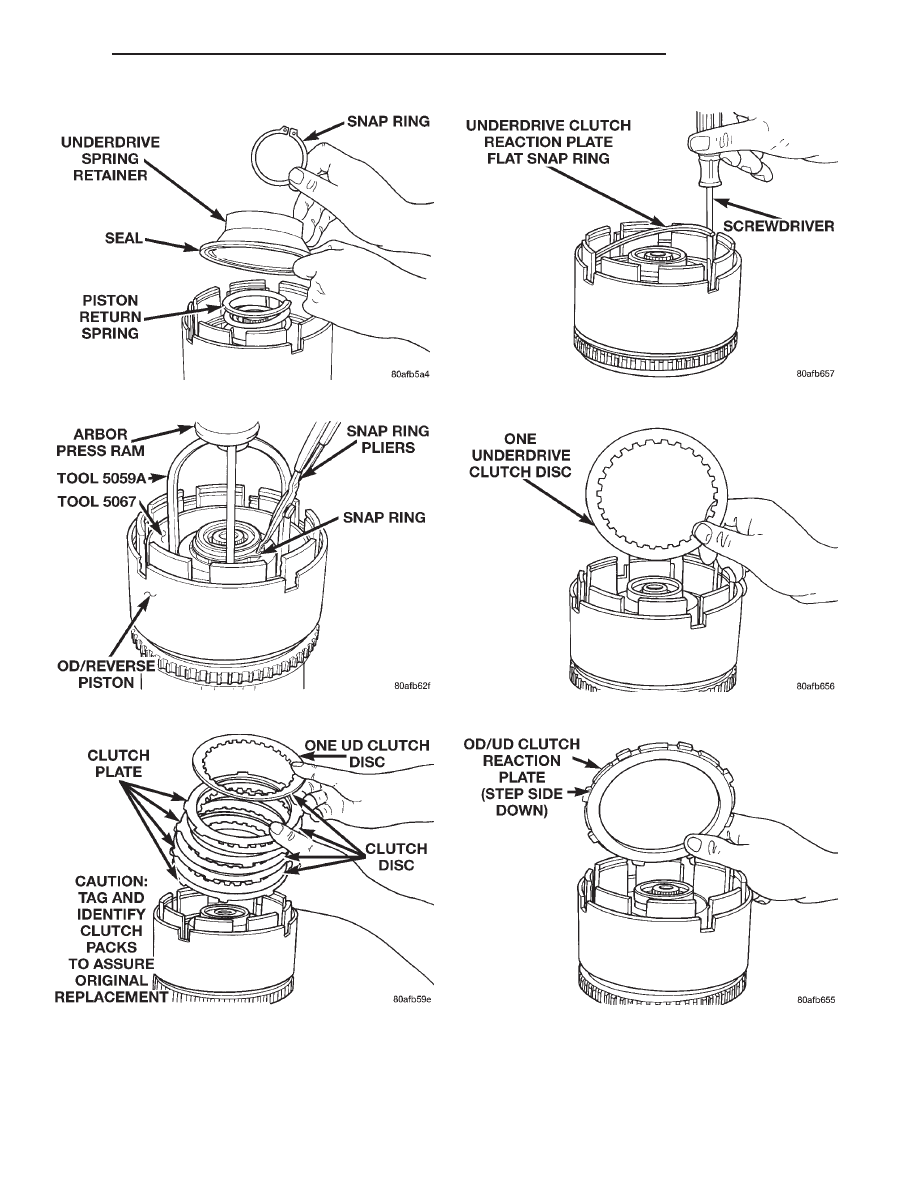

Fig. 175 UD Return Spring and Retainer

Fig. 176 Install UD Spring Retainer and Snap Ring

Fig. 177 Underdrive Clutch Pack

Fig. 178 UD Clutch Flat Snap Ring

Fig. 179 Install Last UD Clutch Disc

Fig. 180 OD/UD Reaction Plate

300M

TRANSAXLE

21 - 53

DISASSEMBLY AND ASSEMBLY (Continued)

Underdrive clutch pack clearance must be

0.91 to 1.47 mm (.036 to .058 inch). Select the
proper reaction plate to achieve specifications:

The overdrive (OD) clutch pack clearance is

1.07 to 2.44 mm (.042 to .096 inch). If not within
specifications, the clutch is not assembled properly.
There is no adjustment for the OD clutch clearance.

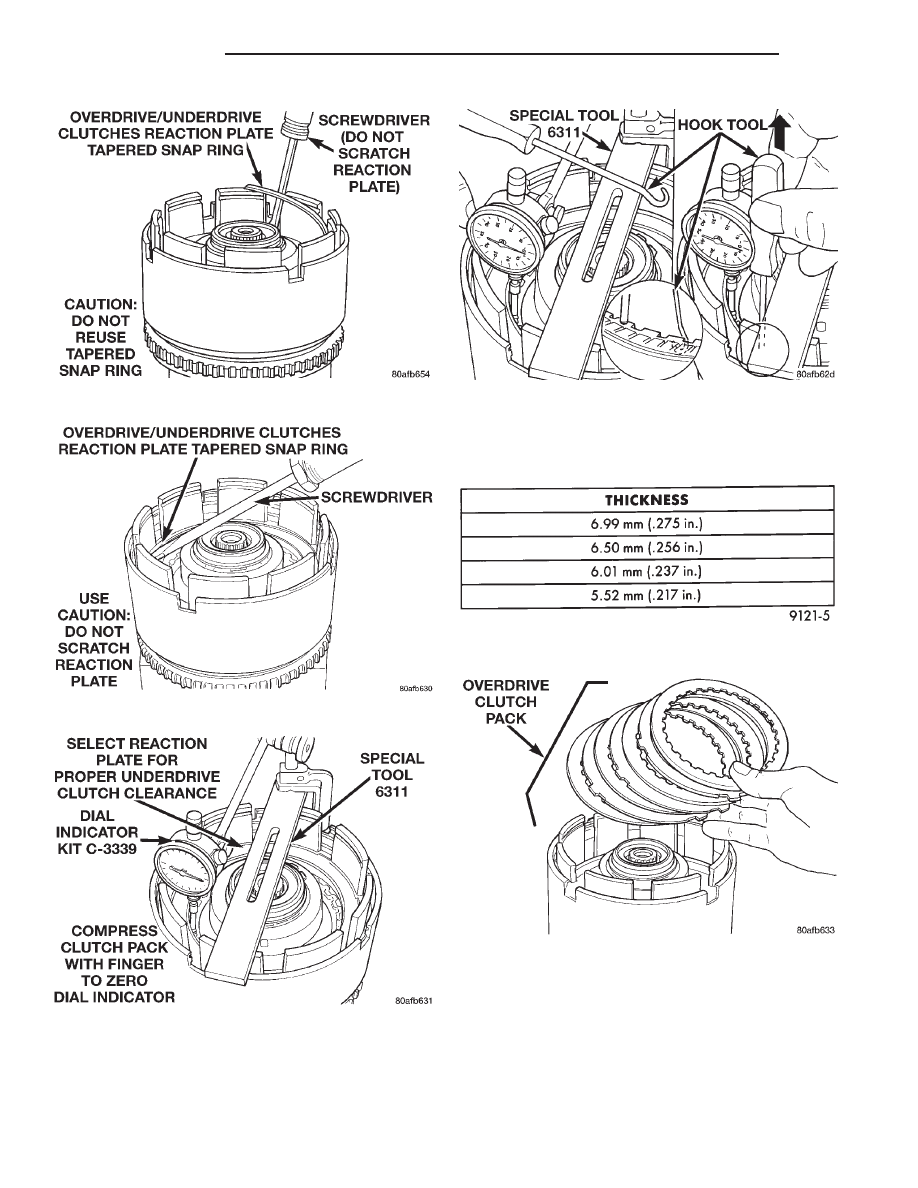

Fig. 181 Tapered Snap Ring

Fig. 182 Seating Tapered Snap Ring

Fig. 183 Set Up Dial Indicator for Clutch Clearance

Fig. 184 Use Hook Tool to Raise One Clutch Disc

UNDERDRIVE REACTION PLATE CHART

Fig. 185 Install OD Clutch Pack

21 - 54

TRANSAXLE

300M

DISASSEMBLY AND ASSEMBLY (Continued)

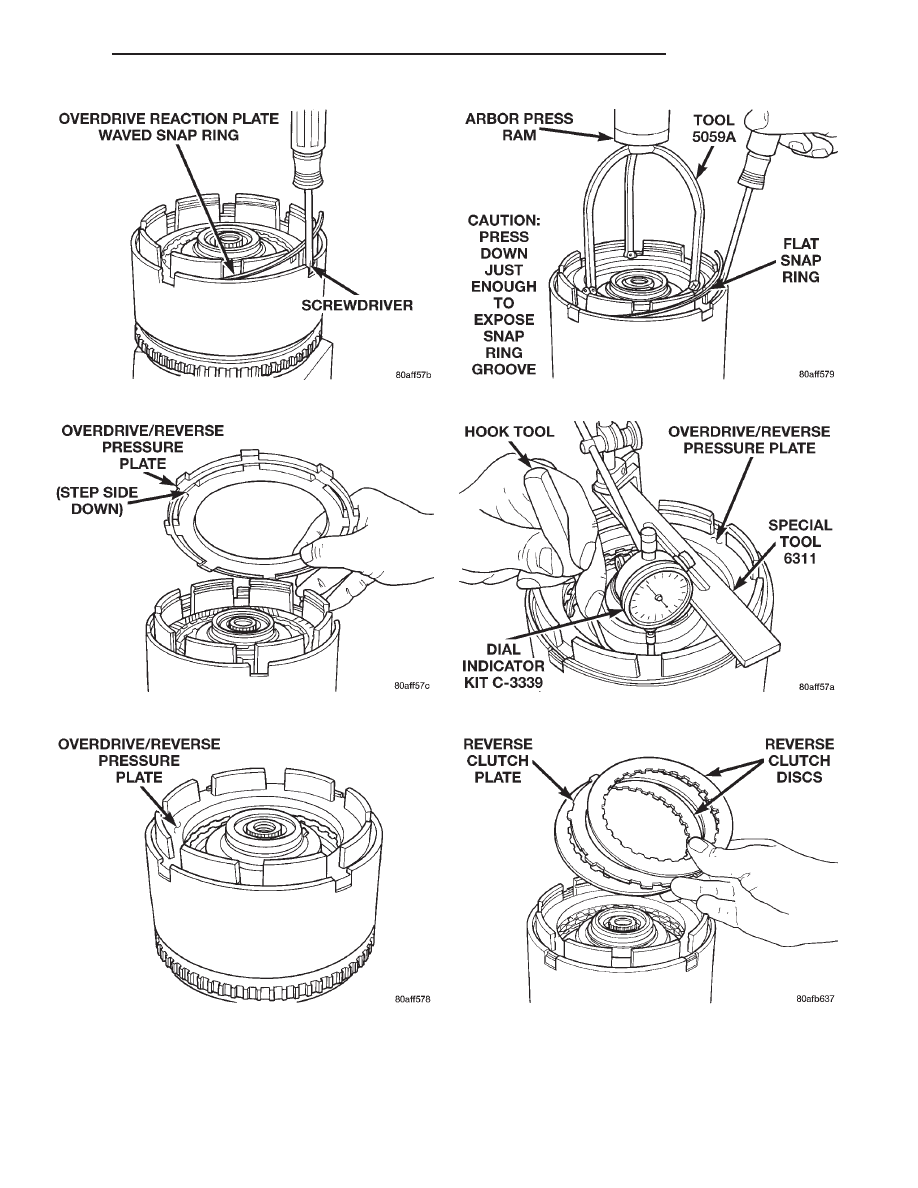

Fig. 186 Install Waved Snap Ring

Fig. 187 OD/Reverse Pressure Plate

Fig. 188 Pressure Plate Installed

Fig. 189 Install Flat Snap Ring

Fig. 190 Check OD Clutch Pack Clearance

Fig. 191 Install Reverse Clutch Pack

300M

TRANSAXLE

21 - 55

DISASSEMBLY AND ASSEMBLY (Continued)

The reverse clutch pack clearance is 0.76 to

1.24 mm (.030 to .049 inch). Select the proper
reverse clutch snap ring to achieve specifications:

All clutch clearances in the input clutch retainer

have now been checked and approved.

To complete the assembly of the input clutch

retainer, the reverse clutch and the overdrive clutch
must be removed from the retainer.

CAUTION: Do not intermix clutch parts. Keep in
exact same order.

Now proceed with the next phase of the assembly:

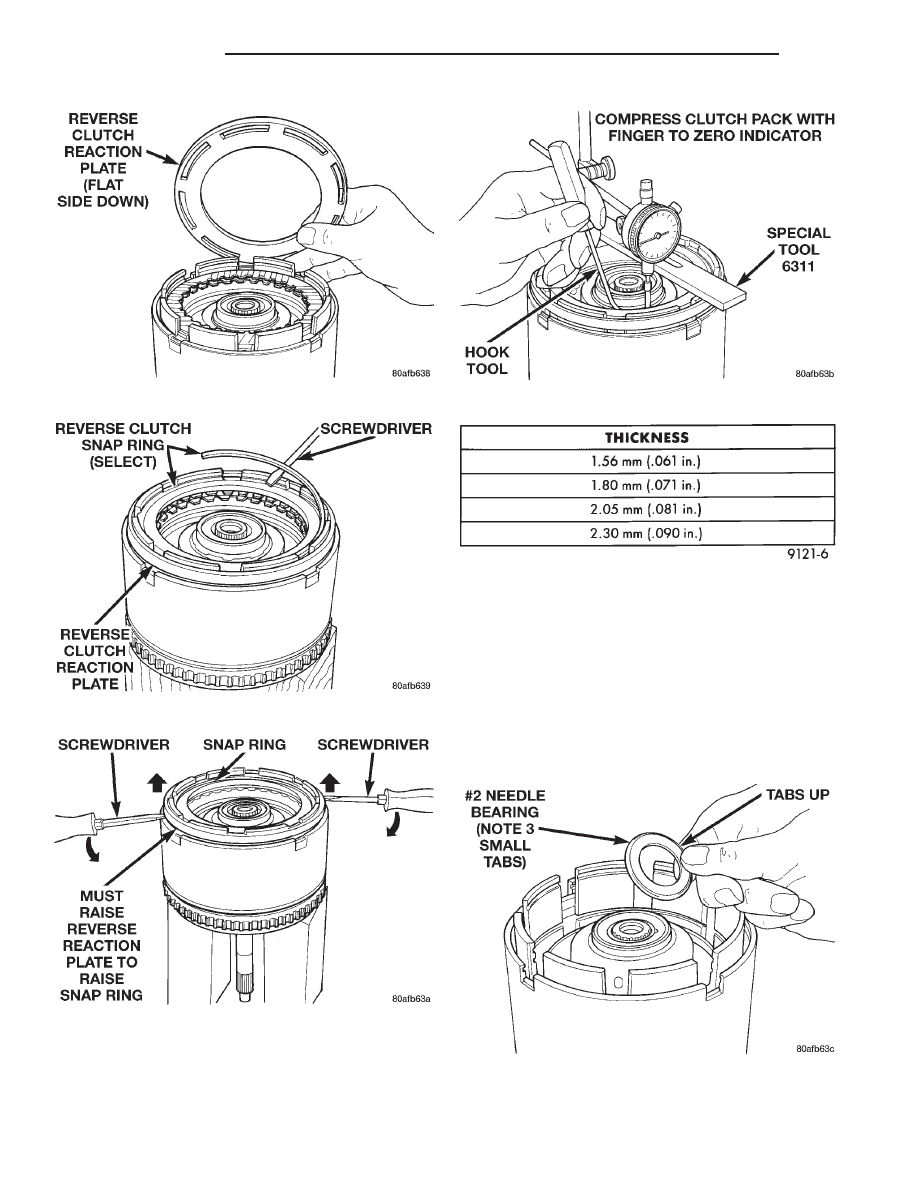

Fig. 192 Install Reaction Plate

Fig. 193 Install Reverse Clutch Snap Ring

Fig. 194 Seating Snap Ring to Determine Reverse

Clutch Clearance

Fig. 195 Check Reverse Clutch Pack Clearance

REVERSE CLUTCH SNAP RING CHART

Fig. 196 Install No. 2 Needle Bearing

21 - 56

TRANSAXLE

300M

DISASSEMBLY AND ASSEMBLY (Continued)
