(2) Position seal over pilot tool. Assure that lip of

seal is facing towards the crankshaft during installa-
tion. The pilot tool remains on crankshaft during seal
installation.

(3) Using Special Tool 6926-2 Installer, and C-4171

Handle (Fig. 84), drive seal into the retainer housing
until seal is flush with housing surface.

(4) Install drive plate and transaxle.

CRANKSHAFT OIL SEAL RETAINER—REAR

REMOVAL

(1) Remove crankshaft rear oil seal and oil pan.

Refer to procedure outlined in this section.

(2) Remove seal retainer attaching screws.
(3) Remove seal retainer (Fig. 85).

NOTE: Seal

retainer

gasket

is

bonded

to

the

retainer and must be replaced as an assembly.

INSTALLATION

(1) Clean all sealing surfaces. Replace retainer

assembly if gasket is torn or damaged.

(2) Install seal retainer to block, but do not tighten

attaching screws at this time.

NOTE: The following steps must be performed to
prevent oil leaks at sealing joints.

(3) Attach Special Tools 8225 to pan rail using the

oil pan fasteners.

NOTE: Make sure that the marking “3.2/3.5L” on
Special Tools 8225, is facing towards the cylinder
block pan rail surface (notch on tool is towards the
seal retainer).

(4) While applying firm pressure to the seal

retainer against Special Tools 8225 (Fig. 86), tighten
seal retainer screws to 12 N·m (105 in. lbs.)

(5) Install crankshaft rear oil seal and oil pan.

Refer to procedures outlined in this section.

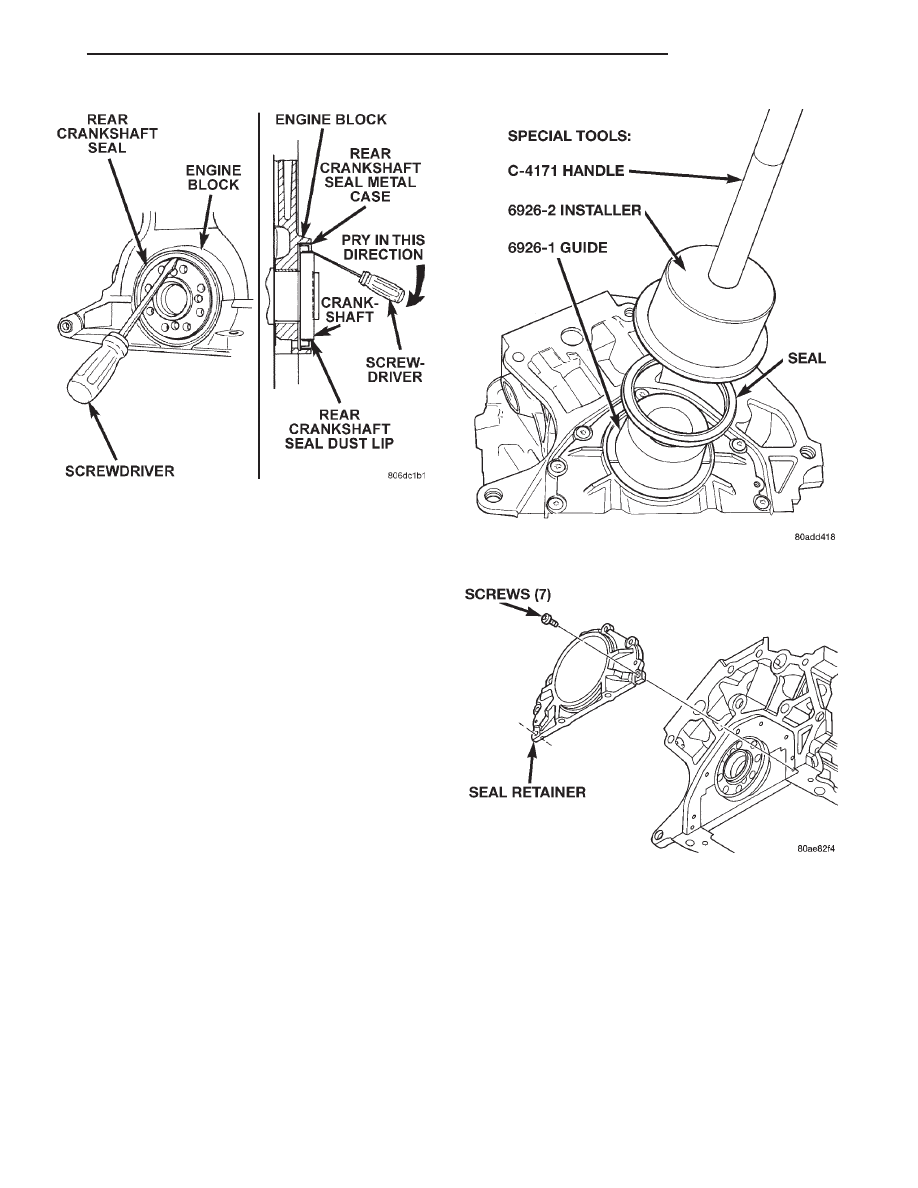

Fig. 83 Rear Crankshaft Oil Seal Removal—Typical

Fig. 84 Crankshaft Rear Seal—Installation

Fig. 85 Oil Seal Retainer

LH

3.2L ENGINE

9 - 95

REMOVAL AND INSTALLATION (Continued)

CRANKSHAFT MAIN BEARINGS

Bearing caps are not interchangeable and should

be marked at removal to insure correct assembly.
(Fig. 87) Upper and lower bearing halves are NOT
interchangeable. Lower main bearing halves of 1, 2, 3
and 4 are interchangeable. Upper main bearing
halves of 1, 2, 3, and 4 are interchangeable.

CRANKSHAFT MAIN JOURNALS

The crankshaft journals should be checked for

excessive wear, taper and scoring. Limits of taper or
out-of-round on any crankshaft journals should be
held to 0.025 mm (0.001 in.). Journal grinding should
not exceed 0.305 mm (0.012 inch.) under the stan-
dard journal diameter. DO NOT grind thrust faces of
Number 2 main bearing. DO NOT nick crank pin or
bearing fillets. After grinding, remove rough edges
from crankshaft oil holes and clean out all passages.

CAUTION:

With a forged steel crankshaft it is

important that the final paper or cloth polish after
any journal regrind be in the same direction as nor-
mal rotation in the engine.

The crankshaft thrust is controlled with thrust

washers located at the upper No. 2 main bearing
bulk head (Fig. 88). All bearing cap bolts removed
during service procedures are to be cleaned and oiled
before installation. Bearing shells are available in
standard and the following undersize: 0.025 mm
(0.001 in.) and 0.254 mm (0.010 in.). Never install an
undersize bearing that will reduce clearance below
specifications.

REMOVAL

(1) Remove oil pan, pick-up tube, and windage

tray. Refer to procedures outlined in this section.
Identify bearing caps before removal.

(2) Remove bearing caps one at a time. Remove

upper half of bearing by inserting Special Main Bear-
ing Tool C-3059 (Fig. 89) into the oil hole of crank-
shaft.

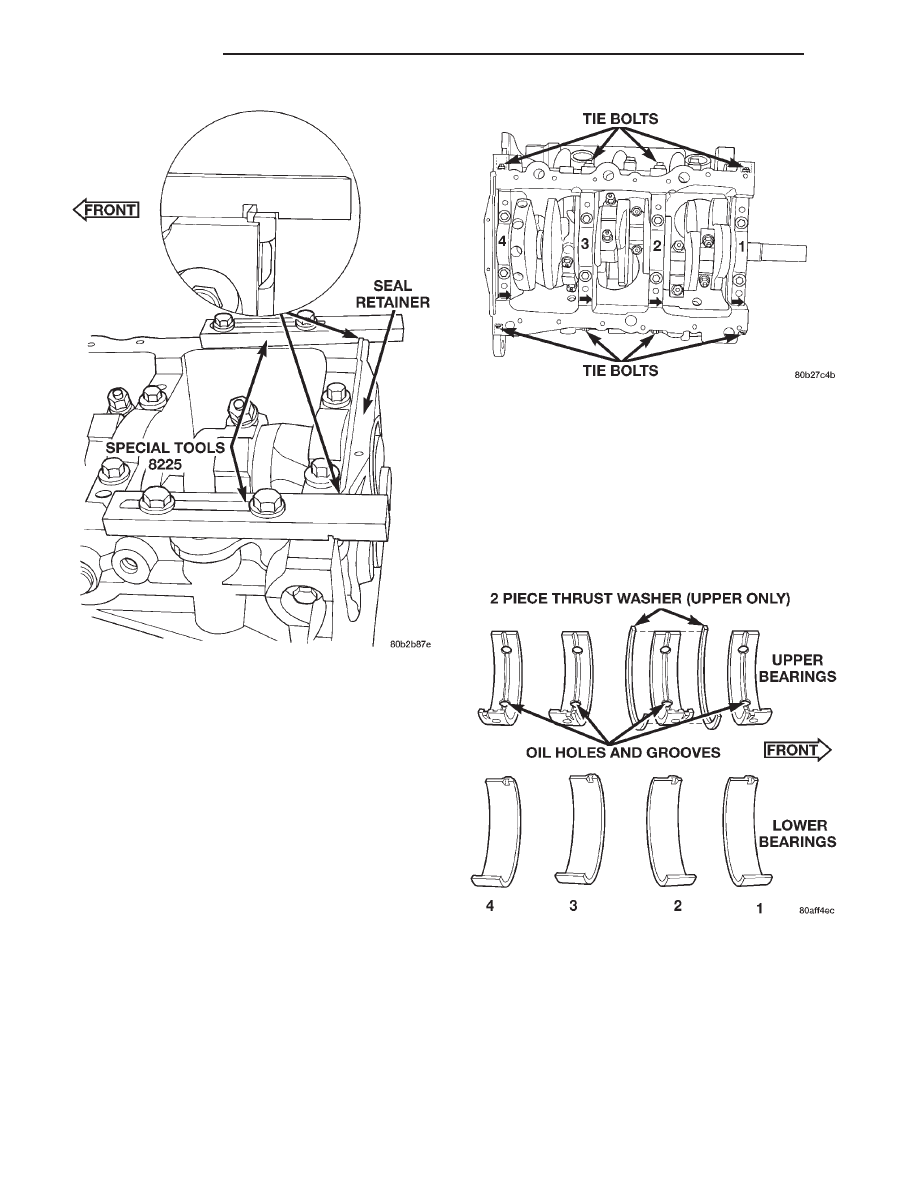

Fig. 86 Rear Crankshaft Seal Retainer Alignment

Fig. 87 Main Bearing Cap Identification

Fig. 88 Main Bearing Identification

9 - 96

3.2L ENGINE

LH

REMOVAL AND INSTALLATION (Continued)

(3) Slowly rotate crankshaft clockwise, forcing out

upper half of bearing shell.

INSTALLATION

CAUTION: Main bearings are select fit. Refer to
Crankshaft Main Bearing Fitting in this section for
proper bearing selection.

NOTE:

Only one main bearing should be selec-

tively fitted while all other main bearing caps are
properly tightened.

When installing a new upper bearing shell, slightly

chamfer the sharp edges from the plain side.

(1) Lubricate main bearing with clean engine oil.
(2) Start bearing in place, and insert Main Bearing

Tool C-3059 into oil hole of crankshaft (Fig. 89).

(3) Slowly rotate crankshaft counterclockwise slid-

ing the bearing into position. Remove Special Main
Bearing Tool C-3059.

NOTE: Lubricate

main

bearing

cap

bolts

with

engine oil before installation.

(4) Lubricate and install lower bearing half and

main cap Tighten bolts finger tight.

(5) For installing thrust washers at the No. 2 main

bearing location, use the following procedure:

a.

Move crankshaft forward to limit of travel.

Lubricate and install the front thrust washer by roll-
ing the washer onto the machined shelf between the
No. 2 upper main bulk head and crankshaft thrust
surface (Fig. 90).

b.

Move crankshaft rearward to limit of travel.

Lubricate and install the rear thrust washer by roll-
ing the washer onto the machined shelf between the

No. 2 upper main bulk head and crankshaft thrust
surface.

The main bearing cap bolts must be tightened in

the proper sequence. First the inner main cap bolts,
secondly the windage tray bolts, lastly the main cap
tie (horizontal) bolts.

(6) Install the inside main bearing cap bolts and

tighten to 20 N·m + 1/4 turn (15 ft. lbs. + 1/4 turn).

(7) Measure crankshaft end play. Refer to Service

Procedures in this section.

(8) Install windage tray. Lubricate bolts with

engine oil and tighten to 27 N·m + 1/4 turn (20 ft.
lbs. + 1/4 turn).

(9) Install the main cap tie (horizontal) bolts and

tighten to 28 N·m (250 in. lbs.).

(10) Install oil pump pick-up tube and oil pan.

OIL FILTER

NOTE:

When servicing the oil filter, avoid deform-

ing the filter can. Install the remove/install tool band
strap against the base lock seam. The lock seam
joining the can to the base is reinforced by the
base plate.

(1) Using Tool C-4065, unscrew filter from base

and discard (Fig. 91).

(2) Wipe base clean, then inspect gasket contact

surface.

(3) Lubricate gasket of new filter with clean

engine oil.

(4) Install and tighten filter to 20 N·m (15 ft. lbs.)

of torque after gasket contacts base. Use filter
wrench if necessary.

(5) Start engine and check for leaks.

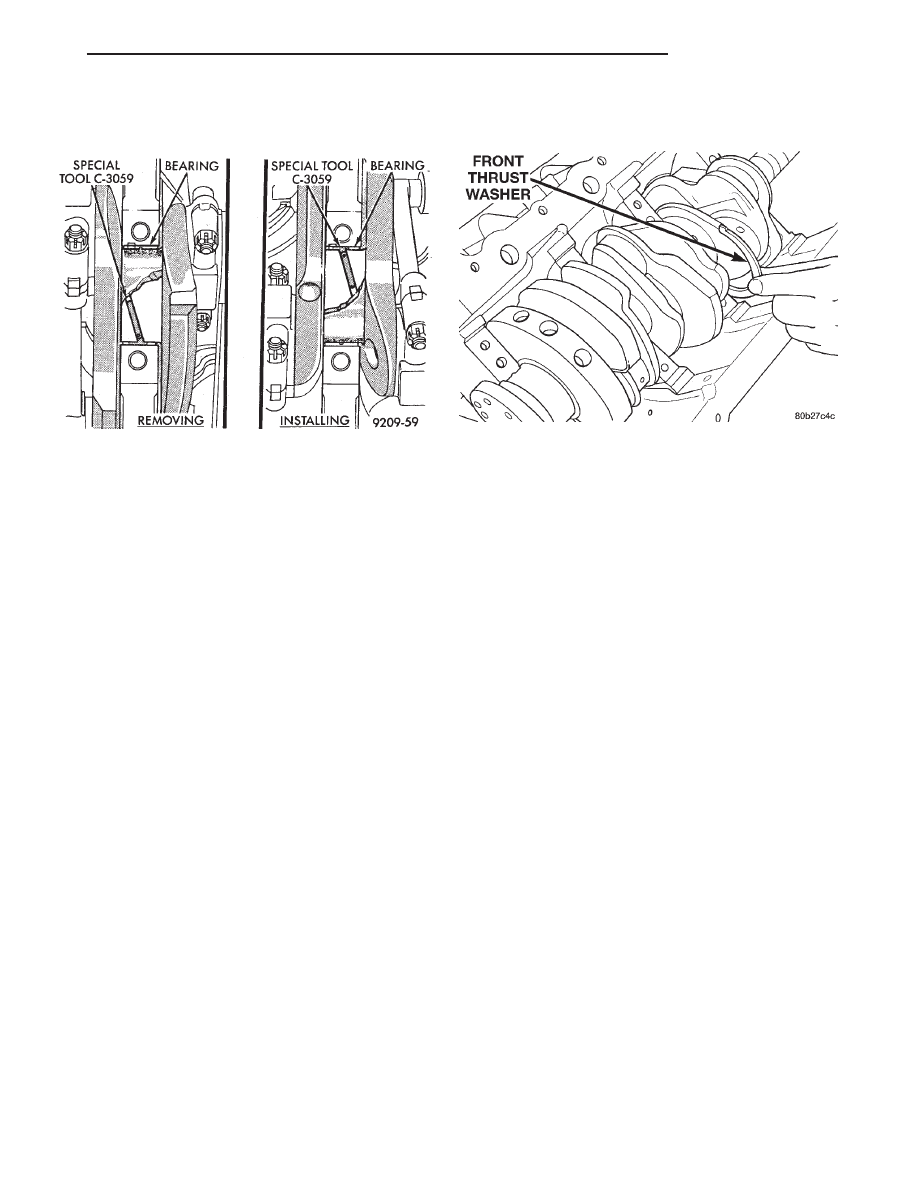

Fig. 89 Removing and Installing Upper Main Bearing

With Special Tool C- 3059

Fig. 90 Thrust Washer Installation

LH

3.2L ENGINE

9 - 97

REMOVAL AND INSTALLATION (Continued)

OIL PUMP

REMOVAL

It is necessary to remove the oil pan, oil pickup

and oil pump body to service the oil pump rotors. The
oil pump pressure relief valve can be serviced by
removing the oil pan.

(1) Drain cooling system and remove fan module

for access to timing belt covers and crankshaft
damper. Refer to Group 07, Cooling Systems for pro-
cedures.

(2) Remove the accessory drive belts. Refer to

Group 07, Cooling System for procedure.

(3) Remove the crankshaft damper. Remove timing

belt covers. Refer to procedure outline in this section.

(4) Remove timing belt. Refer to procedure out-

lined in this section.

(5) Remove crankshaft sprocket. Refer to front oil

seal service procedure outlined in this section.

(6) Remove oil pan. Refer to procedure outlined in

this section.

(7) Remove oil pickup tube.
(8) Remove oil pump fasteners and remove pump

and gasket from engine (Fig. 92).

INSTALLATION

(1) Prime oil pump before installation by filling

rotor cavity with engine oil.

(2) Install gasket and oil pump carefully over the

crankshaft and into position. Install and tighten bolts
to:

• M8 Bolts to 28 N·m (250 in. lbs.)

• M10 Bolts to 55 N·m (40 ft. lbs.)
(3) Install new O-ring on oil pickup tube.
(4) Install oil pickup tube.
(5) Install oil pan. Refer to procedure outlined in

this section.

(6) Install crankshaft sprocket. Refer to front

crankshaft oil seal procedure outlined in this section.

(7) Install timing belt. Refer to procedure outlined

in this section.

(8) Install the timing belt covers and vibration

damper. Refer to procedure outline in this section.

(9) Install the accessory drive belts and fan mod-

ule. Refer to Group 07, Accessory Drive System for
procedure.

(10) Fill cooling system. Refer to Group 07, Cooling

Systems for procedure.

PISTON AND CONNECTING ROD

REMOVAL

(1) Remove top ridge of cylinder bores with a reli-

able ridge reamer before removing pistons from cyl-
inder block. Be sure to keep tops of pistons
covered during this operation. Pistons and con-
necting rods must be removed from top of cyl-
inder

block.

When

removing

piston

and

connecting rod assemblies from the engine,
rotate crankshaft so that each connecting rod
is centered in cylinder bore.

(2) Inspect connecting rods and connecting rod

caps for cylinder identification. Identify them if nec-
essary (Fig. 93).

(3) Remove connecting rod cap. Install protectors

on connecting rod bolts (Fig. 94). Push each piston
and rod assembly out of cylinder bore.

NOTE: Be careful not to nick crankshaft journals.

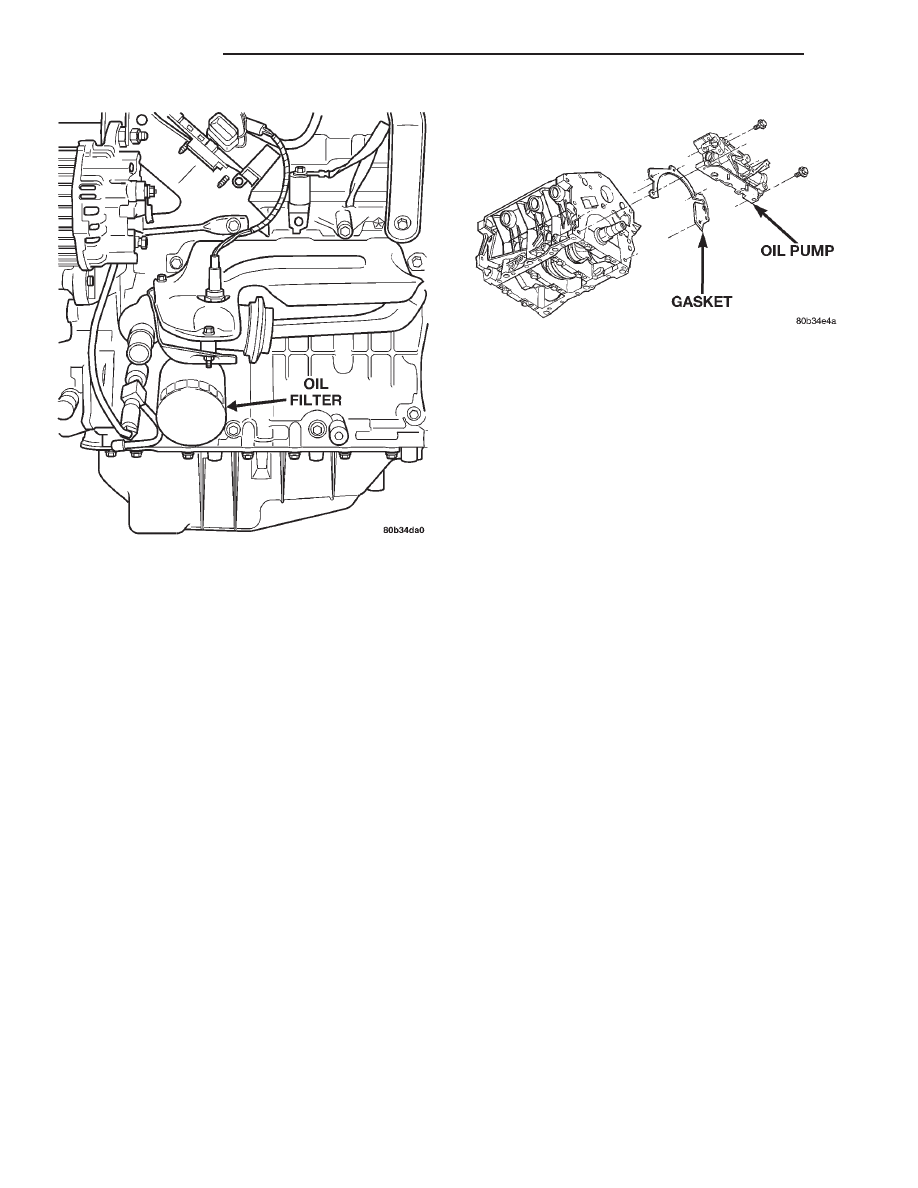

Fig. 91 Oil Filter

Fig. 92 Oil Pump—Removal and Installation

9 - 98

3.2L ENGINE

LH

REMOVAL AND INSTALLATION (Continued)
