TAIL LAMP ASSEMBLY

Removal

(1) Release the deck lid latch and open the deck

lid.

(2) Remove the tail lamp assembly attaching nuts

(Fig. 8).

(3) Remove the tail lamp assembly from the vehi-

cle (Fig. 9).

(4) Disconnect the tail lamp assembly electrical

connector.

Installation

(1) Connect the tail lamp assembly electrical con-

nector.

(2) Install the tail lamp assembly into the vehicle.
(3) Install the tail lamp assembly attaching nuts.

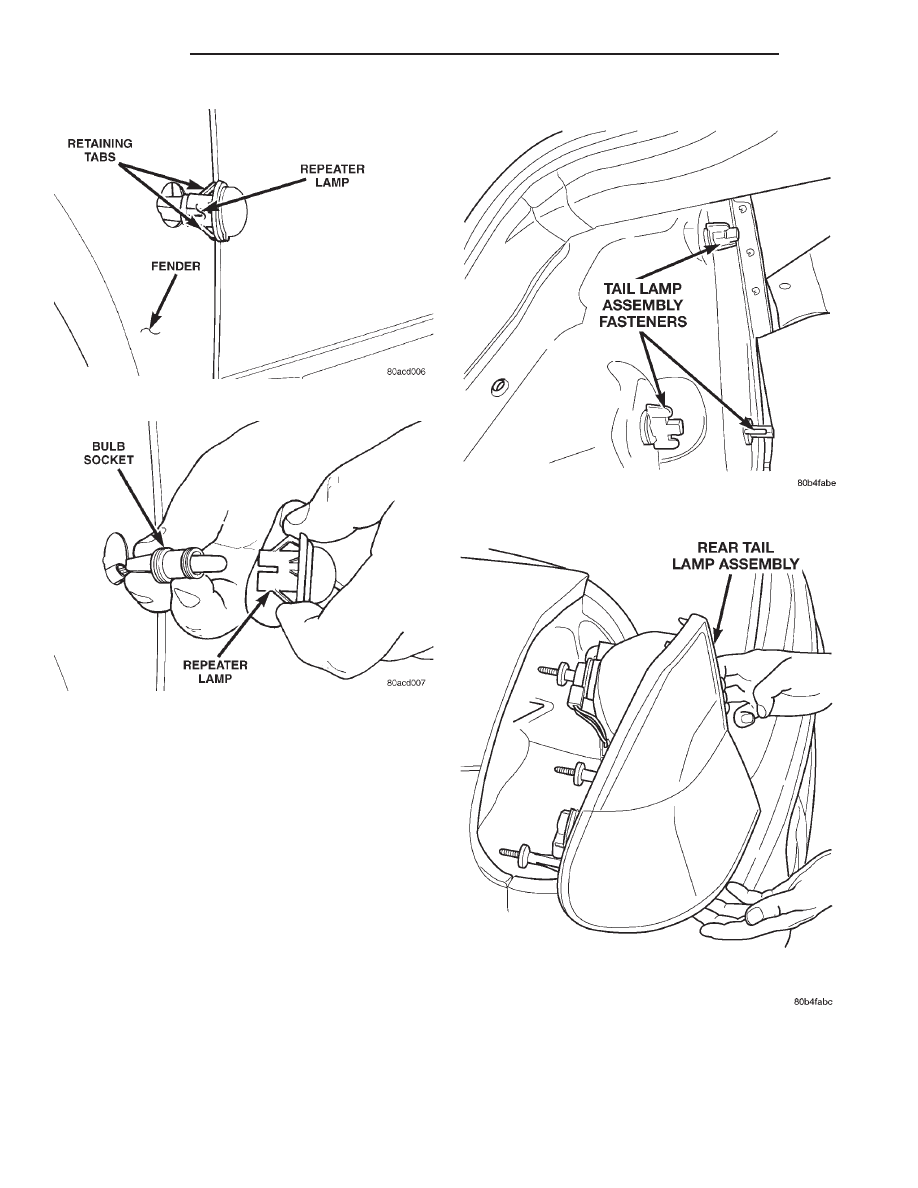

Fig. 6 Side Repeater Lamp Retaining Tabs

Fig. 7 Side Repeater Lamp Socket

Fig. 8 Tail Lamp Assembly Fasteners

Fig. 9 Tail Lamp Assembly

8L - 16

LAMPS

300M

REMOVAL AND INSTALLATION (Continued)

REAR LICENSE PLATE LAMP

Removal

(1) Remove the screws attaching the rear license

plate lamp to the rear bumper fascia.

(2) Remove the license plate lamp from the rear

bumper fascia (Fig. 10).

(3) Twist and remove the socket from the lamp

(Fig. 11).

Installation

(1) Install the socket into the lamp.

(2) Place the license plate lamp in position in the

rear bumper fascia.

(3) Install the screws attaching the rear license

plate lamp to the rear bumper fascia.

CHMSL LAMP

Removal

(1) Release the deck lid latch and open deck lid.
(2) Remove the deck lid cover.
(3) Grasp the chmsl lamp socket and rotate coun-

terclockwise. Separate the bulb lamp socket from the
lamp assembly (Fig. 12).

(4) Remove the chmsl lamp assembly fasteners

(Fig. 12).

(5) Remove the chmsl lamp assembly from the

deck lid.

Installation

(1) Install the chmsl lamp assembly into the deck lid.
(2) Install the chmsl lamp assembly fasteners.
(3) Install the socket into the lamp assembly.
(4) Install the deck lid cover.

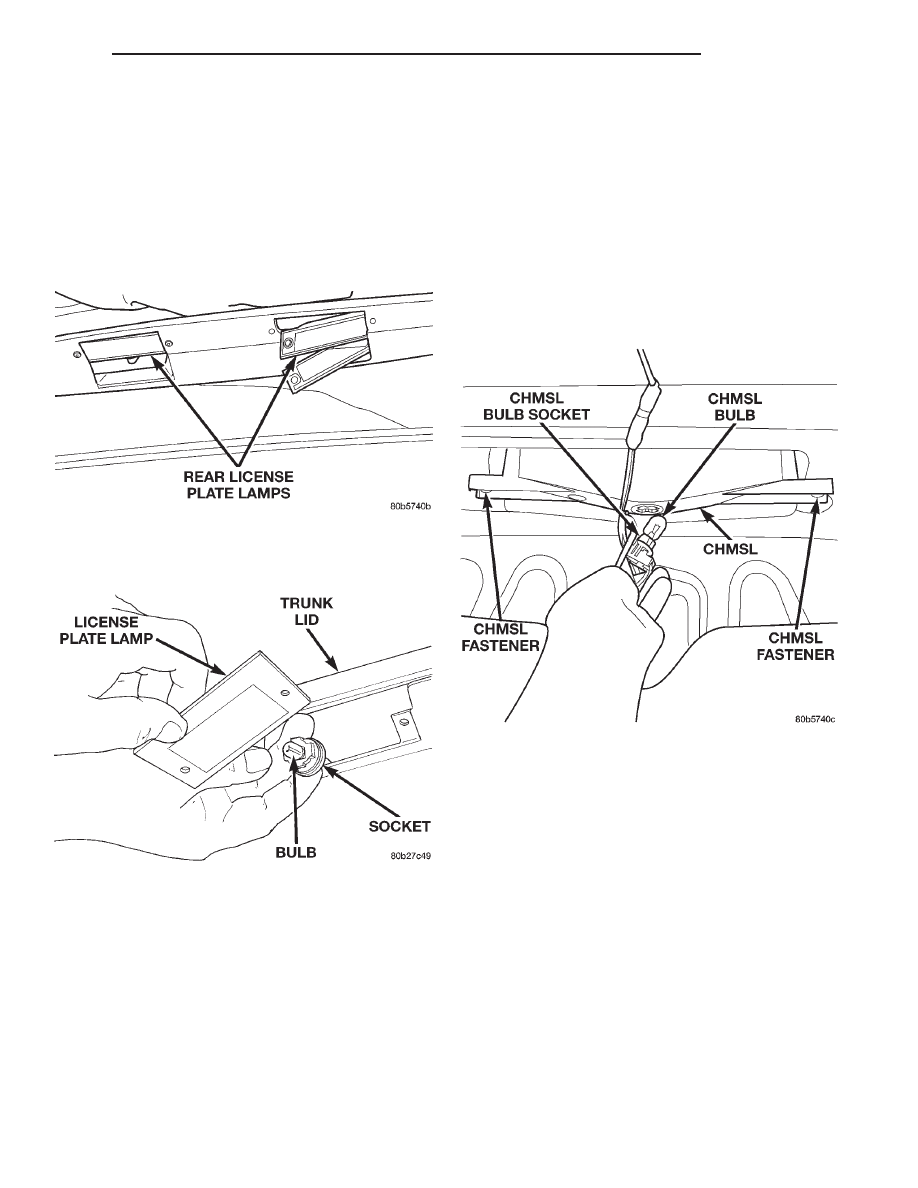

Fig. 10 Rear License Plate Lamp

Fig. 11 Rear License Plate Lamp Socket

Fig. 12 CHMSL Lamp Assembly

300M

LAMPS

8L - 17

REMOVAL AND INSTALLATION (Continued)

BULB APPLICATION

INDEX

page

page

GENERAL INFORMATION

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . 18

CLEANING AND INSPECTION

HEADLAMP CLEANING . . . . . . . . . . . . . . . . . . . 18

SPECIFICATIONS

EXTERIOR LAMP BULBS . . . . . . . . . . . . . . . . . . 18
INTERIOR LAMP BULBS . . . . . . . . . . . . . . . . . . 18

GENERAL INFORMATION

INTRODUCTION

The following Bulb Application Tables list the lamp

title on the left side of the column and trade number
or part number on the right.

CAUTION: Do not use bulbs that have a higher can-
dle power than the bulb listed in the Bulb Applica-
tion Table. Damage to lamp can result.

Do not touch halogen bulbs with fingers or other

possibly oily surfaces. Bulb life will be reduced.

If a halogen bulb is contaminated with oil, clean

bulb with denatured alcohol or ammonia based solvent.

CLEANING AND INSPECTION

HEADLAMP CLEANING

This vehicle is equipped with plastic headlights

that are lighter and less susceptible to stone break-
age than glass headlights.

This plastic is not as scratch resistant as glass and

therefore a different lens cleaning procedures must
be followed.

To minimize the possibility of scratching the lenses

and reducing light output, avoid wiping with a dry
cloth. To remove road dirt, wash with a mild soap
solution followed by rinsing with water.

Do not use abrasive cleaning components, solvents,

steel wool or other aggressive material to clean the
lenses.

SPECIFICATIONS

EXTERIOR LAMP BULBS

LAMP

BULB

Back-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . P27/7W
CHMSL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . W16W
Front Fog Lamp . . . . . . . . . . . . . . . . . . . . . H3 55W
Headlamp(Low Beam) . . . . . . . . . . . . . . 9006 (HB4)
Headlamp(High Beam) . . . . . . . . . . . . . 9005 (HB3)

LAMP

BULB

License Plate . . . . . . . . . . . . . . . . . . . . . . . . . . W5W
Front Turn Signal . . . . . . . . . . . . . . . . . . . . P27/7W
Citylight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . W5W
Side Repeater . . . . . . . . . . . . . . . . . . . . . . . . . . T4W
Tail, Stop/Fog . . . . . . . . . . . . . . . . . . . . . . . . P27/7W
Rear Turn Signal . . . . . . . . . . . . . . . . . . . . P27/7W
Rear Tail Lamp . . . . . . . . . . . . . . . . . . . . . . . . W5W

INTERIOR LAMP BULBS

LAMP

BULB

A/C Heater Control . . . . . . . . . . . . . . . . . . . . . . 330
Airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED
Analog Clock . . . . . . . . . . . . . . . . . . . . . . . . . A9625
Anti-Lock Brake . . . . . . . . . . . . . . . . . . . . . . . . LED
Ash Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
Brake Warning . . . . . . . . . . . . . . . . . . . . . . . . . LED
Charging System . . . . . . . . . . . . . . . . . . . . . . . LED
Check Engine . . . . . . . . . . . . . . . . . . . . . . . . . . LED
Cruise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Door Courtesy . . . . . . . . . . . . . . . . . . . . . . . . . 212-2
Door Open . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED
Engine Oil Pressure . . . . . . . . . . . . . . . . . . . . . LED
Engine Temperature . . . . . . . . . . . . . . . . . . . . . LED
Glove Compartment . . . . . . . . . . . . . . . . . . . . . . 194
Headlamp Switch . . . . . . . . . . . . . . . . . . . . 4798351
High Beam . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Instrument Cluster . . . . . . . . . . . . . . . . . . . . PC194
Low Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED
Low Washer Fluid . . . . . . . . . . . . . . . . . . . . . . LED
Overhead Console . . . . . . . . . . . . . . . . . . . . . . . 192
Overhead Information Center . . . . . . . . . . . 4437661
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ASC
Reading Lamp—Front or Rear . . . . . . . . . . . . . . 192
Seat Belt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED
Trunk Open . . . . . . . . . . . . . . . . . . . . . . . . . . . LED
Turn Signal . . . . . . . . . . . . . . . . . . . . . . . . . . PC194
Trac ON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Trac OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED
Trunk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 906
Visor Vanity . . . . . . . . . . . . . . . . . . . . . . . . 6501966

8L - 18

LAMPS

300M

RESTRAINT SYSTEM

CONTENTS

page

page

GENERAL INFORMATION

WARNINGS AND PRECAUTIONS . . . . . . . . . . . . 1

DESCRIPTION AND OPERATION

AIRBAG CONTROL MODULE . . . . . . . . . . . . . . . 2
CLOCKSPRING . . . . . . . . . . . . . . . . . . . . . . . . . . 2
DRIVER AND PASSENGER AIRBAG

MODULES . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

FRONT IMPACT SENSOR . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING

AIRBAG SYSTEM TEST . . . . . . . . . . . . . . . . . . . 2

SERVICE PROCEDURES

CLEANUP PROCEDURE . . . . . . . . . . . . . . . . . . . 3

HANDLING AIRBAG MODULE . . . . . . . . . . . . . . 3
MAINTENANCE INSPECTION . . . . . . . . . . . . . . . 4

REMOVAL AND INSTALLATION

AIRBAG CONTROL MODULE (ACM) . . . . . . . . . 4
CLOCKSPRING . . . . . . . . . . . . . . . . . . . . . . . . . . 5
DRIVER AIRBAG MODULE . . . . . . . . . . . . . . . . . 6
PASSENGER AIRBAG MODULE . . . . . . . . . . . . . 6
STEERING WHEEL . . . . . . . . . . . . . . . . . . . . . . . 7

ADJUSTMENTS

CLOCKSPRING CENTERING PROCEDURE . . . . . 8

GENERAL INFORMATION

WARNINGS AND PRECAUTIONS

WARNING: THIS SYSTEM IS A SENSITIVE, COM-
PLEX ELECTRONIC UNIT. DISCONNECT AND ISO-
LATE THE BATTERY NEGATIVE REMOTE CABLE
BEFORE BEGINNING AIRBAG SYSTEM COMPO-
NENT REMOVAL OR INSTALLATION PROCEDURES.
THIS WILL DISABLE THE AIRBAG SYSTEM. FAIL-
URE

TO

DISCONNECT

THE

BATTERY

COULD

RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT
AND POSSIBLE PERSONAL INJURY.

ALLOW SYSTEM CAPACITOR TO DISCHARGE

FOR TWO MINUTES BEFORE REMOVING AIRBAG
COMPONENTS.

DO NOT PLACE AN INTACT UNDEPLOYED AIR-

BAG FACE DOWN ON A SOLID SURFACE, THE AIR-
BAG

WILL

PROPEL

INTO

THE

AIR

IF

ACCIDENTALLY DEPLOYED AND COULD RESULT
IN PERSONAL INJURY. WHEN CARRYING OR HAN-
DLING AN UNDEPLOYED AIRBAG MODULE, THE
TRIM SIDE OF THE AIRBAG SHOULD BE POINTING
AWAY FROM THE BODY TO MINIMIZE POSSIBILITY
OF

INJURY

IF

ACCIDENTAL

DEPLOYMENT

OCCURS.

REPLACE AIRBAG SYSTEM COMPONENTS WITH

MOPAR

T

REPLACEMENT

PARTS.

SUBSTITUTE

PARTS MAY APPEAR INTERCHANGEABLE, BUT
INTERNAL DIFFERENCES MAY RESULT IN INFE-
RIOR OCCUPANT PROTECTION.

WEAR SAFETY GLASSES, RUBBER GLOVES,

AND LONG SLEEVED CLOTHING WHEN CLEANING
POWDER RESIDUE FROM VEHICLE AFTER AIRBAG

DEPLOYMENT.

SODIUM

HYDROXIDE

POWDER

RESIDUE EMITTED FROM A DEPLOYED AIRBAG
CAN CAUSE SKIN IRRITATION. FLUSH AFFECTED
AREA WITH COOL WATER IF IRRITATION IS EXPE-
RIENCED. IF NASAL OR THROAT IRRITATION IS
EXPERIENCED, EXIT THE VEHICLE FOR FRESH AIR
UNTIL THE IRRITATION CEASES. IF IRRITATION
CONTINUES, SEE A PHYSICIAN.

DO NOT USE A REPLACEMENT AIRBAG THAT IS

NOT IN THE ORIGINAL PACKAGING, IMPROPER
DEPLOYMENT

AND

PERSONAL

INJURY

CAN

RESULT.

THE

FACTORY

INSTALLED

FASTENERS,

SCREWS AND BOLTS USED TO FASTEN AIRBAG
COMPONENTS HAVE A SPECIAL COATING AND
ARE SPECIFICALLY DESIGNED FOR THE AIRBAG
SYSTEM. DO NOT USE SUBSTITUTE FASTENERS,
USE ONLY ORIGINAL EQUIPMENT FASTENERS
LISTED IN THE PARTS CATALOG WHEN FASTENER
REPLACEMENT IS REQUIRED.

NOTE: Airbags should be stored in a cool dry loca-
tion away from excessive heat and static electrical
activity with the fabric airbag facing UP, or a prema-
ture deployment can result.

If the Driver/Passenger Airbag Module is defective

and not deployed, refer to Chrysler Corporation cur-
rent return list for proper handling procedures.

300M

RESTRAINT SYSTEM

8M - 1
