NOTE: Grommet eyelet may need to be removed
from rubber isolator on rear inboard and forward
outboard mounting grommets only during disas-
sembly.

(6) Remove “U” nut from body (if necessary).

INSTALLATION

For installation, reverse the above procedures.

NOTE: When assembling master link or slave link
to module frame, use channel locks wrapped in
cloth to prevent damage to ball and socket joint.
Apply light pressure to assemble socket to ball.

WIPER MOTOR

The Wiper Module Assembly must be removed to

service the wiper motor.

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 4).

(2) Remove wiper module assembly. Refer to Wiper

Module Assembly Removal and Installation in this
section.

(3) Disconnect wiper module master link from

motor crank by carefully sing a ball and docket
wedge. Do not damage ball and socket or seal when
using wedge.

(4) Remove three retaining bolts from wiper motor

(Fig. 17).

(5) Remove wiper motor from wiper module assembly.

INSTALLATION

For installation, reverse the above procedures.

CLEANING AND INSPECTION

WIPER BLADES

Wiper blades exposed to the weather for a long

period of time tend to lose their wiping effectiveness.
Periodic cleaning of the wiper blade is recommended
to remove the accumulation of salt and road grime.
The wiper blades, arms and windshield should be
cleaned with a sponge or cloth and a mild detergent
or nonabrasive cleaner. If the wiper blades continue
to streak or smear, they should be replaced. The
wiper blade should run smoothly across the wind-
shield in both directions. The wiper blade should
slightly roll over center when the blade reverses
direction. A wiper blade element that has lost flexi-
bility will not roll over properly. Or a wiper arm that
has lost spring tension will cause the blade to skip or
chatter across the windshield. If the wiper blades are
new and the wiper arm spring tension is OK and a
chattering sound is emitted from the wiper(s), the
wiper blade is not rolling over center. If this condi-
tion exists, refer to the Wiper Arm Adjustment proce-
dure in this section.

ADJUSTMENTS

WASHER NOZZLE

Right and left nozzles have three adjustable spray

juts each.

CAUTION: DURING ADJUSTMENT, BE CAREFUL
NOT TO DAMAGE INSIDE OPENING OF JET.

ASSURE

PROPER

VENTILATION

OF

ENGINE

EXHAUST.

(1) Using a safety pin, adjust each nozzle jet as

required to windshield washer spray pattern.

(2) Each adjustment of the jet should be checked

by actuating the washer system switch from inside of
vehicle.

(3) After adjustment, a final check of the spray

pattern should be done by actuating the washer sys-
tem switch from inside the vehicle with engine
idling.

This model is equipped with two hood mounted

washer nozzles. Each nozzle emits three streams into
the wiper sweep pattern. If nozzle performance is
unsatisfactory they can be adjusted. To adjust it is
recommended to use a safety pin. Insert a safety pin
into the nozzle ball and adjust the spray pattern on

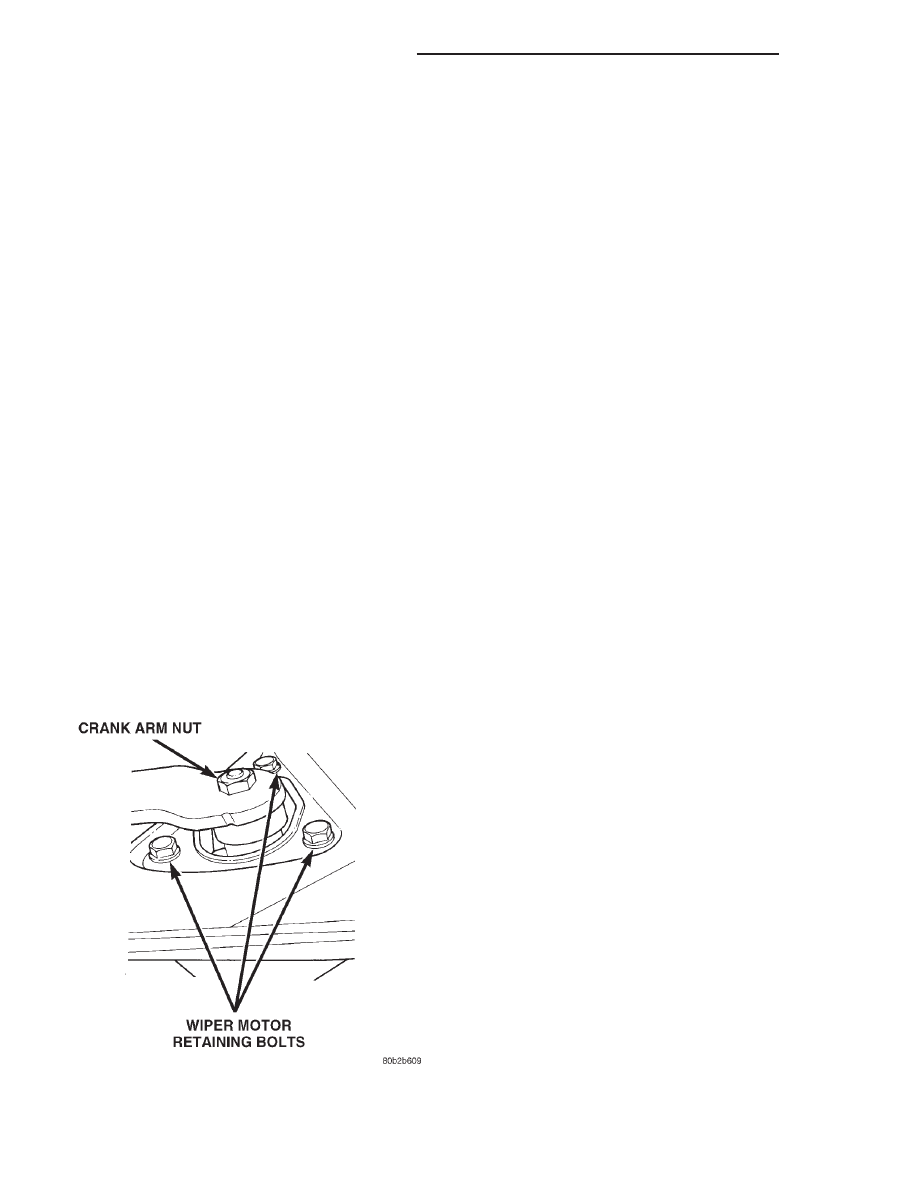

Fig. 17 Wiper Motor Retaining Bolts

8K - 18

WINDSHIELD WIPERS AND WASHERS

300M

REMOVAL AND INSTALLATION (Continued)

the windshield as shown in (Fig. 18). The right and
left nozzles are identical.

WIPER ARM ADJUSTMENT

The wiper system does not have an indexing fea-

ture designed into the arm and blade assembly. The
arms and blades are positioned to “tic” marks on the

windshield and secured. This design allows for a
tighter fit between wiper arm and pivot shaft.

(1) Cycle the wiper motor into the PARK position.

CAUTION: AFTER CYCLING, TURN WIPER SWITCH
AND IGNITION SWITCH TO OFF.

(2) Check drivers side blade tip position is on or

between two “tic” marks on the windshield. Check
that passenger side blade edge is on or near one “tic”
mark on windshield.

(3) If requirements are not met, check for and

repair as necessary:

• bent arm or blades

• loose or worn wiper module links

• loose wiper module

• defective module mounting grommets

• defective wiper parking system

• etc
(4) Position arm and blade to “tic” marks on wind-

shield as described above and secure the wiper arm
retaining nuts.

(5) Operate system and verify proper operation. If

problem still exists, refer to Wiper System Test in
this section.

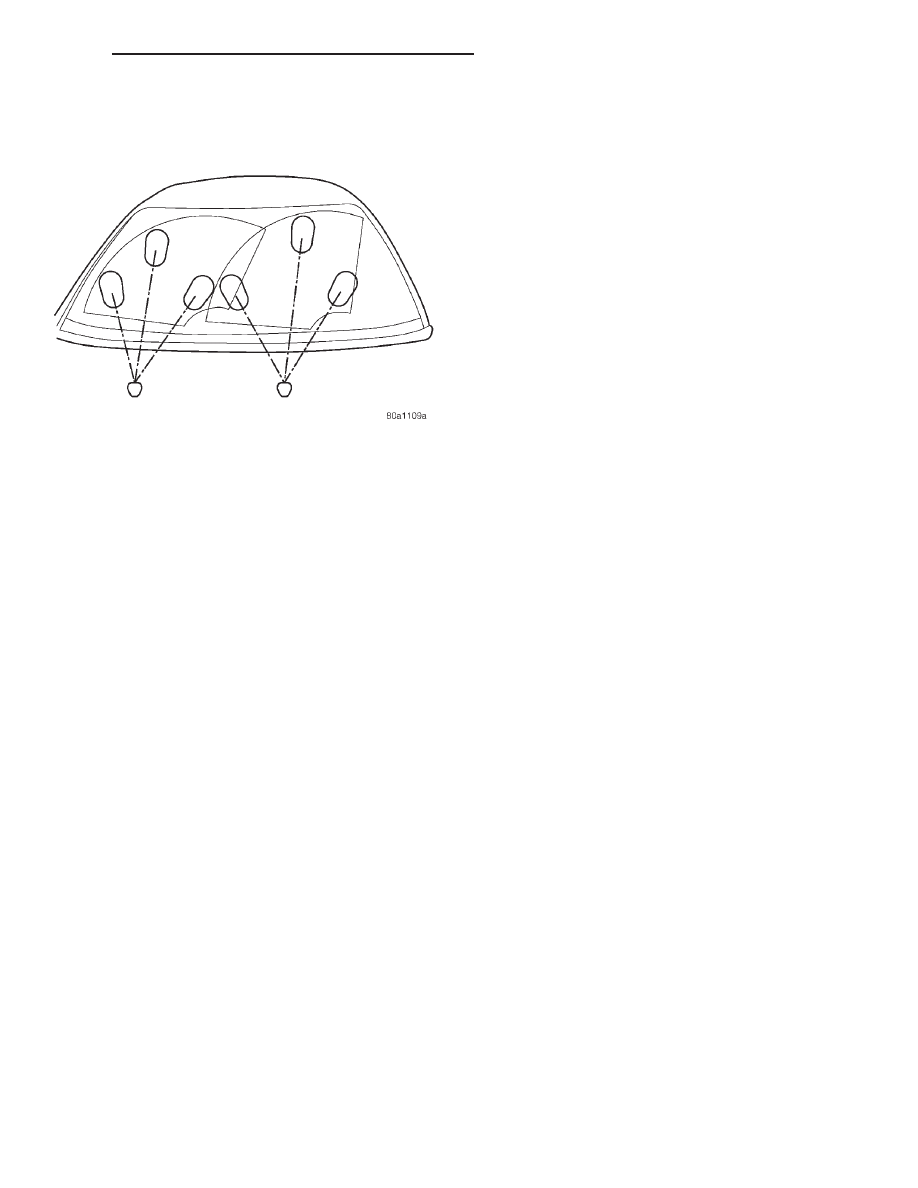

Fig. 18 Windshield Washer Spray Pattern

300M

WINDSHIELD WIPERS AND WASHERS

8K - 19

ADJUSTMENTS (Continued)

WIPER AND WASHER SYSTEMS

CONTENTS

page

HEADLAMP WASHERS . . . . . . . . . . . . . . . . . . . . . 1

HEADLAMP WASHERS

INDEX

page

page

GENERAL INFORMATION

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . 1

DIAGNOSIS AND TESTING

WINDSHIELD WASHERS . . . . . . . . . . . . . . . . . . . 1

SERVICE PROCEDURES

HEADLAMP WASHER SYSTEM PRIMING

PROCEDURE . . . . . . . . . . . . . . . . . . . . . . . . . . 4

REMOVAL AND INSTALLATION

HEADLAMP WASHER HOSES . . . . . . . . . . . . . . . 6
HEADLAMP WASHER NOZZLE . . . . . . . . . . . . . . 7
HEADLAMP WASHER PUMP . . . . . . . . . . . . . . . . 7
WINDSHIELD/HEADLAMP WASHER

RESERVOIR . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

WINDSHIELD/HEADLAMP WASHER

RESERVOIR FILLER TUBE . . . . . . . . . . . . . . . . 6

GENERAL INFORMATION

INTRODUCTION

Headlamp washers are available as a factory-in-

stalled option on this model. The headlamp washers
on this vehicle work in conjunction with the wind-
shield washers. The headlamp washers are enabled
with the headlamps “ON” and the windshield wash-
ers activated. With the windshield washers activated
the headlamp washers will spray for a preset amount
of time controlled by a relay.

The headlamp washer system utilizes a separate

high pressure pump that is attached to the wind-
shield washer reservoir. The headlamp washer
pump feeds four nozzles that are mounted behind
the front fascia of the vehicle. The nozzle bodies

have a telescopic action that will extend the nozzles
in front of the headlamp assembly. During the tele-
scopic action, doors in the fascia will open to allow
the nozzles to advance into the proper spray posi-
tion. These nozzles spray the headlamps when the
system is activated.

DIAGNOSIS AND TESTING

WINDSHIELD WASHERS

Whenever a windshield washer malfunction occurs,

first verify that the windshield washer wire harness
is properly connected to all connectors before starting
normal diagnosis and repair procedures. Refer to
Windshield Washer Test table.
