GENERAL INFORMATION

INTRODUCTION

For operation of the factory installed standard and

optional radios with cassette or compact disc player,
refer to the Sound Systems Operating Instructions in
the Owners Manual supplied with the vehicle.

The vehicles are shipped with fuse 13 removed

from the junction block. The fuse replaces the igni-
tion-off draw (IOD) connector. Fuse 13 is a ten amp
fuse. When removed, it prevents the battery from
discharging during storage. For specific wiring and
location, refer to Group 8W, Wiring Diagrams.

There are four different system combinations avail-

able on the LH models. They are a Base, Midline,
Infinity l, and Infinity ll system.

BASE SYSTEM

The Base system includes:
• AM-FM stereo radio with cassette player (Fig.

1).

• Two 6.5 inch round, full-range speakers in the

front doors.

• Two 6 x 9–inch, full-range speakers mounted in

the rear shelf panel.

• Two 2.5 inch, round single-cone speakers in the

lower front corners of the front door windows.

MIDLINE SYSTEM

The Midline system includes:
• AM-FM radio with cassette player.

• AM-FM stereo radio with CD player and remote

CD changer controls (optional) (Fig. 2).

• A compact 120 watt power amplifier with four

output channels.

• Two 2.5 inch, round single-cone speakers in the

lower front corners of the front door windows.

• Two 6.5 inch, round single-cone speakers in the

front doors.

• Two 6 x 9–inch, coaxial speakers mounted in the

rear shelf panel.

INFINITY l SYSTEM

The Infinity l system includes:
• AM-FM stereo radio with cassette player and

remote CD changer controls (Fig. 3).

• AM-FM stereo radio with CD player and remote

CD changer controls (optional).

Fig. 1 Base Radio

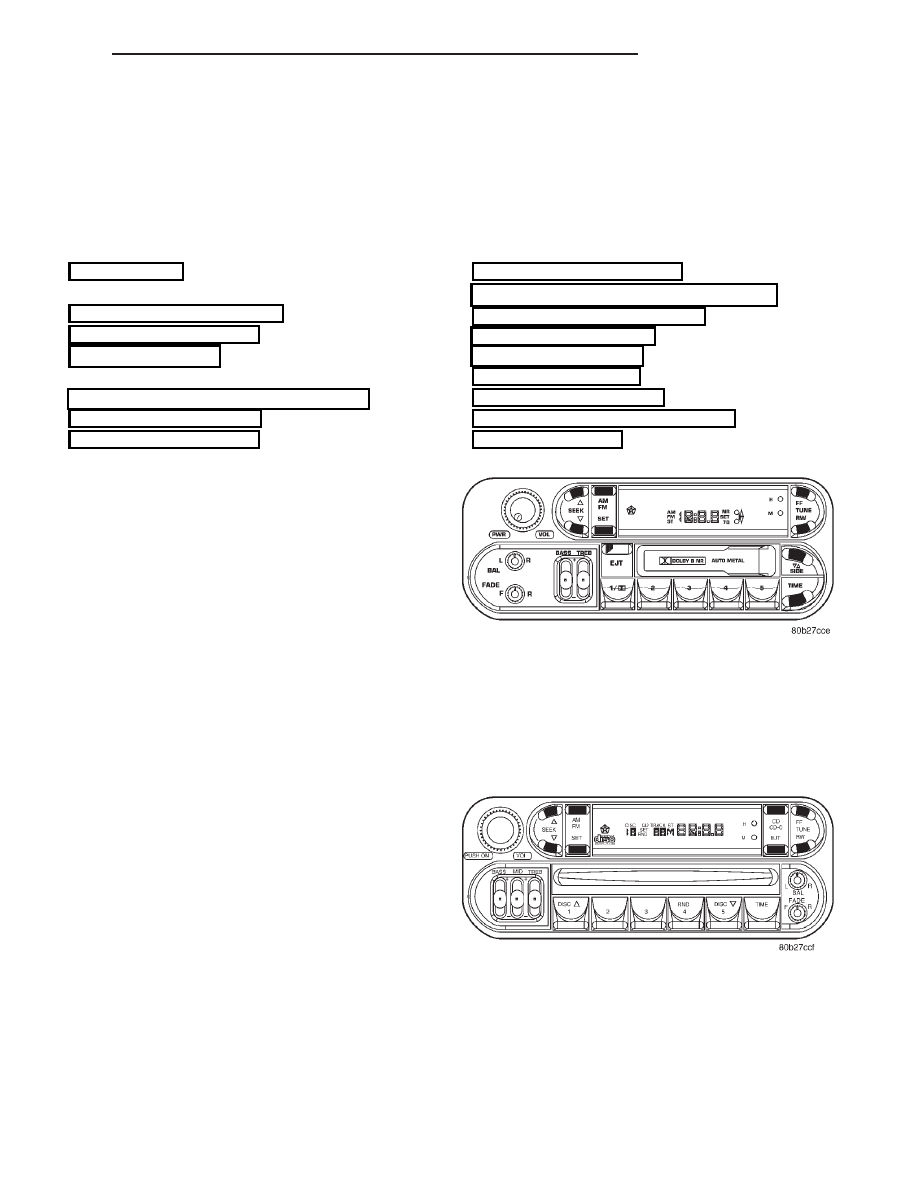

Fig. 2 AM/FM Stereo/CD with Remote CD Changer

Controls

300M

AUDIO SYSTEMS

8F - 1

• AM-FM stereo radio with CD and cassette

player (optional).

• A 240 watt Infinity power amplifier with six out-

put channels.

• One 2.5 inch, round single-cone, spatial imaging

speaker in the center of the instrument panel.

• Two 2.5 inch, coaxial speakers in the lower cor-

ners of the front door windows.

• Two 6.5 inch, round single-cone speakers in the

front doors.

• Two 6 x 9–inch, single-cone speakers mounted in

the rear shelf panel.

INFINITY ll

The Infinity ll system includes:
• AM-FM radio with CD and cassette (Fig. 4).

• A 320 watt power amplifier with nine output

channels, one for each speaker location.

• One 2.5 inch, round single-cone, spatial imaging

speaker in the center of the instrument panel.

• Two 2.5 inch, coaxial speakers in the lower cor-

ners of the front door windows.

• Two 6.5 inch, round single-cone speakers in the

front doors.

• Two 6 x 9–inch, single-cone speakers mounted in

the rear shelf panel.

• Two 2.5 inch, round speakers mounted in the

rear doors.

DESCRIPTION AND OPERATION

INTERFERENCE ELIMINATION

Some

components

used

on

the

vehicles

are

equipped with a capacitor to suppress radio fre-
quency interference/static.

Capacitors are mounted in various locations inter-

nal to the generator, instrument cluster and wind-
shield wiper motor.

A ground strap is mounted from the engine to

shock tower. The ground straps should be securely
tightened to assure good metal to metal contact.
Ground straps conduct very small high frequency
electrical signals to ground and require clean large
surface area contact. The radio grounds to the cross
car beam through pinch brackets that grounds auto-
matically as the radio is installed into the instru-
ment panel.

Radio resistance type spark plug cables in the high

tension circuit of the ignition system complete the
interference

suppression.

Faulty

or

deteriorated

spark plug wires should be replaced.

REAR WINDOW ANTENNA

The integrated rear window antenna incorporates

the rear window defogger and a electronic module to
receive radio signals. The module is located in the
right C-pillar behind the trim panel (Fig. 5).

The FM signal is received via the heated portion of

the rear window defogger grid. The AM signal is
received via two isolated unheated lines along the top
of the rear window.

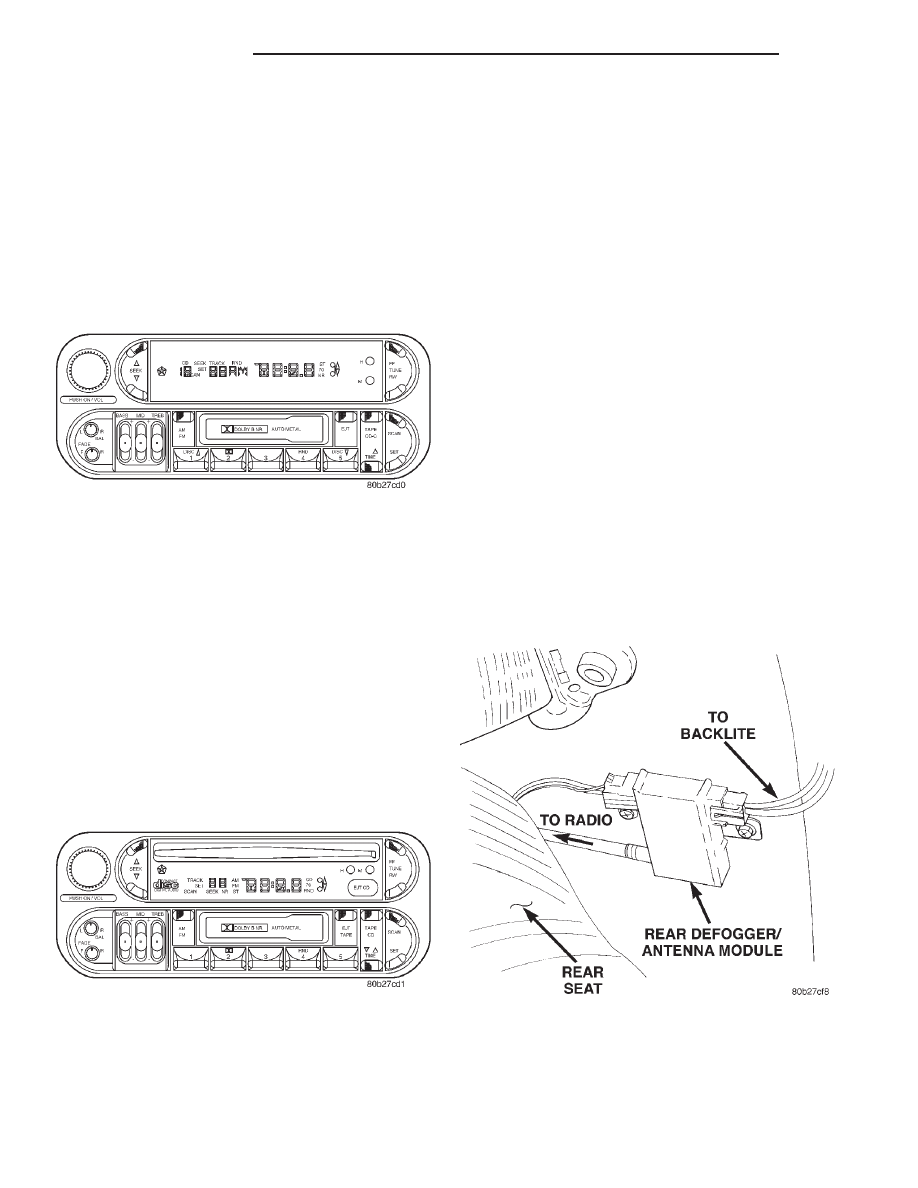

Fig. 3 AM/FM Stereo/Cassette with Remote CD

Changer Controls

Fig. 4 AM/FM Stereo CD/Cassette Radio

Fig. 5 Rear Defogger/Antenna Module

8F - 2

AUDIO SYSTEMS

300M

GENERAL INFORMATION (Continued)

NOTE: If aftermarket window shading is added, it
cannot be of the metallic type. Metallic type window
shading can cause poor radio reception.

NOTE: If an accessory cellular phone glass mount
antenna is installed, it should only be along the
center of the window, not touching any conductive
lines in the area indicated.

REMOTE AMPLIFIER

MIDLINE AND INFINITY l SYSTEM

The amplifier is located in the right front cowl

panel (Fig. 6).

INFINITY ll SYSTEM

The amplifier is located beneath the trunk liner

covering the right quarter inner panel.

When the radio system is ON, and all or some

speakers are not operating or have a noise distortion
refer to the diagnostic tests. Refer to Group 8W, Wir-
ing Diagrams for Pin numbers and location.

DIAGNOSIS AND TESTING

AUDIO DIAGNOSTIC TEST PROCEDURES

CAUTION: The CD player will only operate between
approximate temperatures of -23°C and +65°C (-10°F
and +145°F).

Whenever a radio malfunction occurs;
(1) First check FUSES in the Junction Block:

(a) Radio power
(b) Ignition feed
(c) Power Amplifier
(d) Illumination
(e) Memory feed

NOTE: The vehicles are shipped with the INTERIOR
LAMP fuse disconnected.

(2) Verify, the radio wire harness is properly con-

nected before starting normal diagnosis and repair
procedures. Refer to Audio Diagnostic Tables and/or
Group 8W, Wiring Diagrams.

NOTE: If aftermarket accessories:

•

Radar detector

•

Cellular Telephone

•

Other electrical devices

are present, ensure that the devices or the instal-

lation of these devices have not negatively effected
the vehicle’s operation.

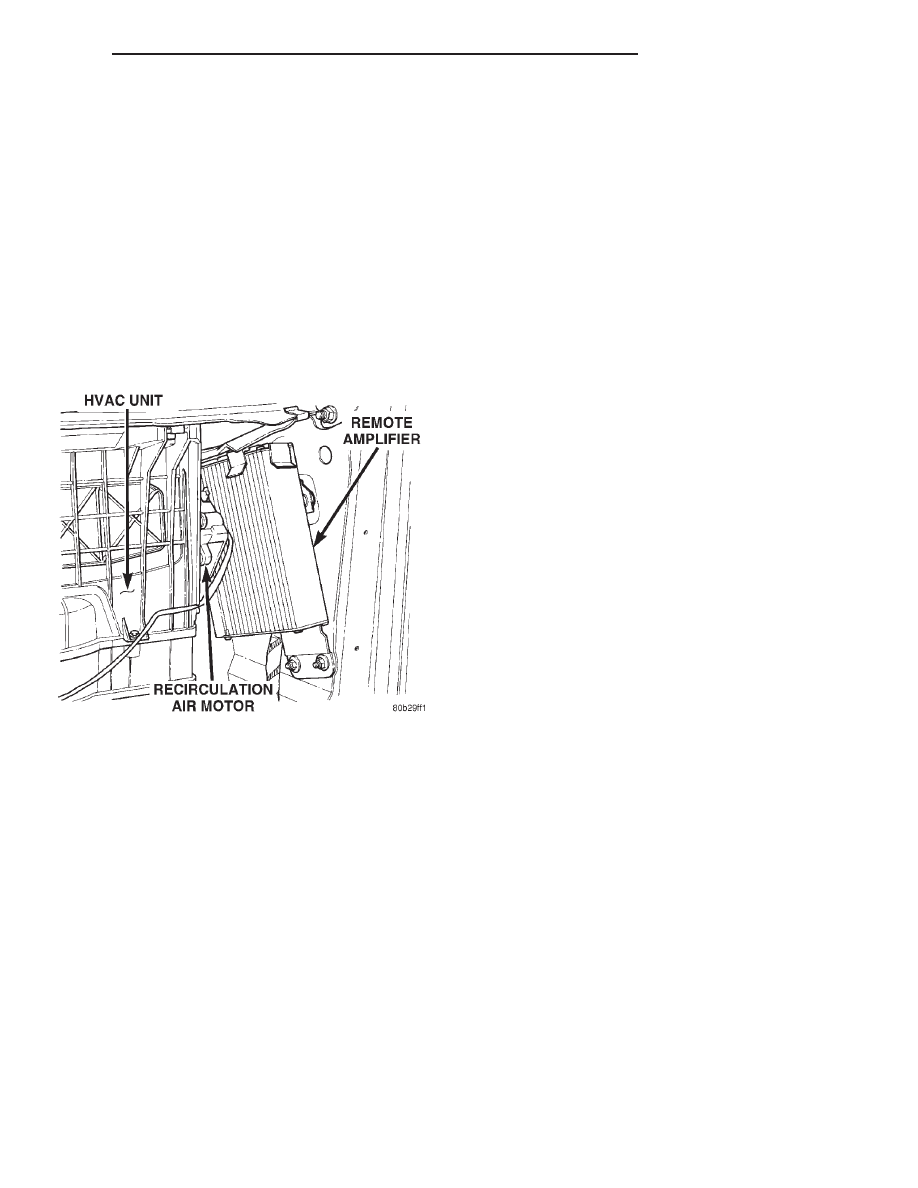

Fig. 6 Remote Amplifier Location

300M

AUDIO SYSTEMS

8F - 3

DESCRIPTION AND OPERATION (Continued)
