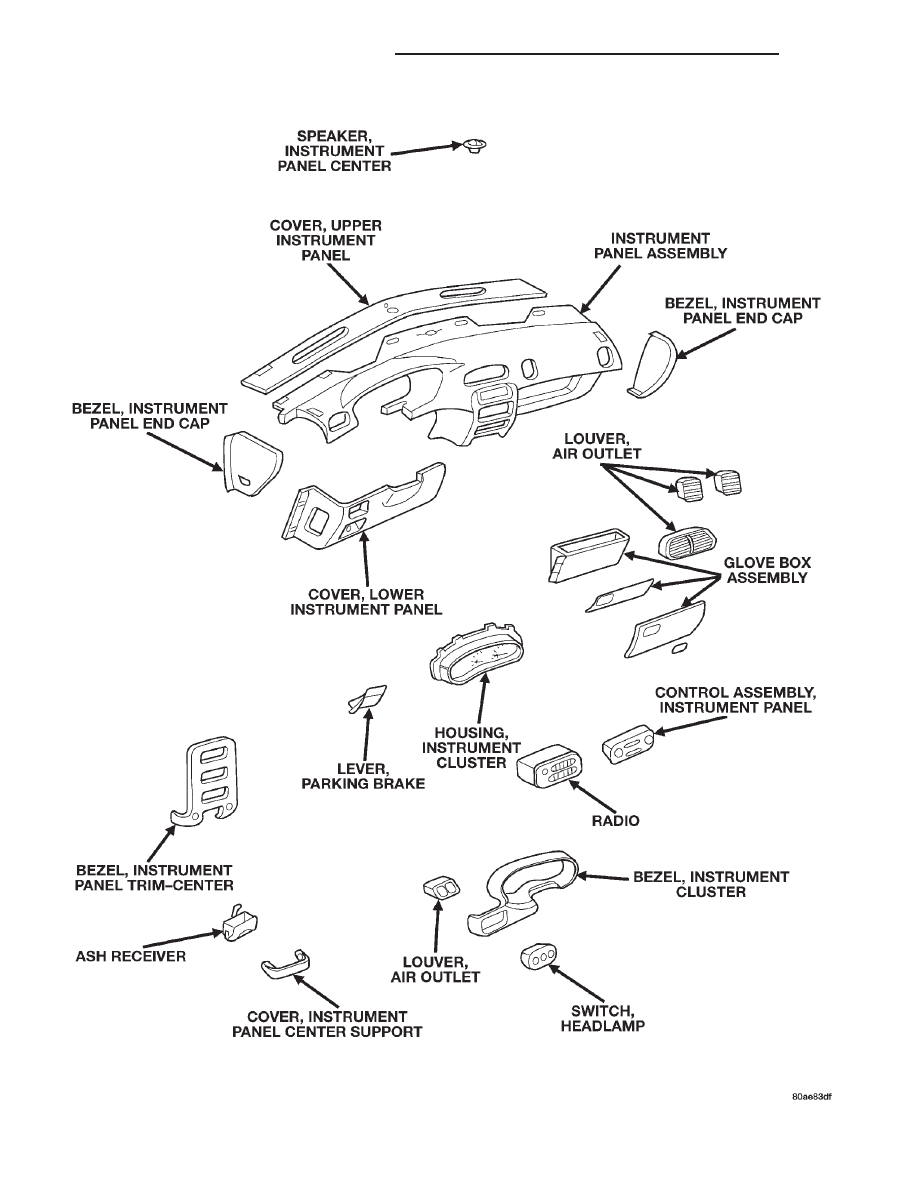

Fig. 7 Instrument Panel Components – Concorde

8E - 4

INSTRUMENT PANEL AND SYSTEMS

300M

REMOVAL AND INSTALLATION (Continued)

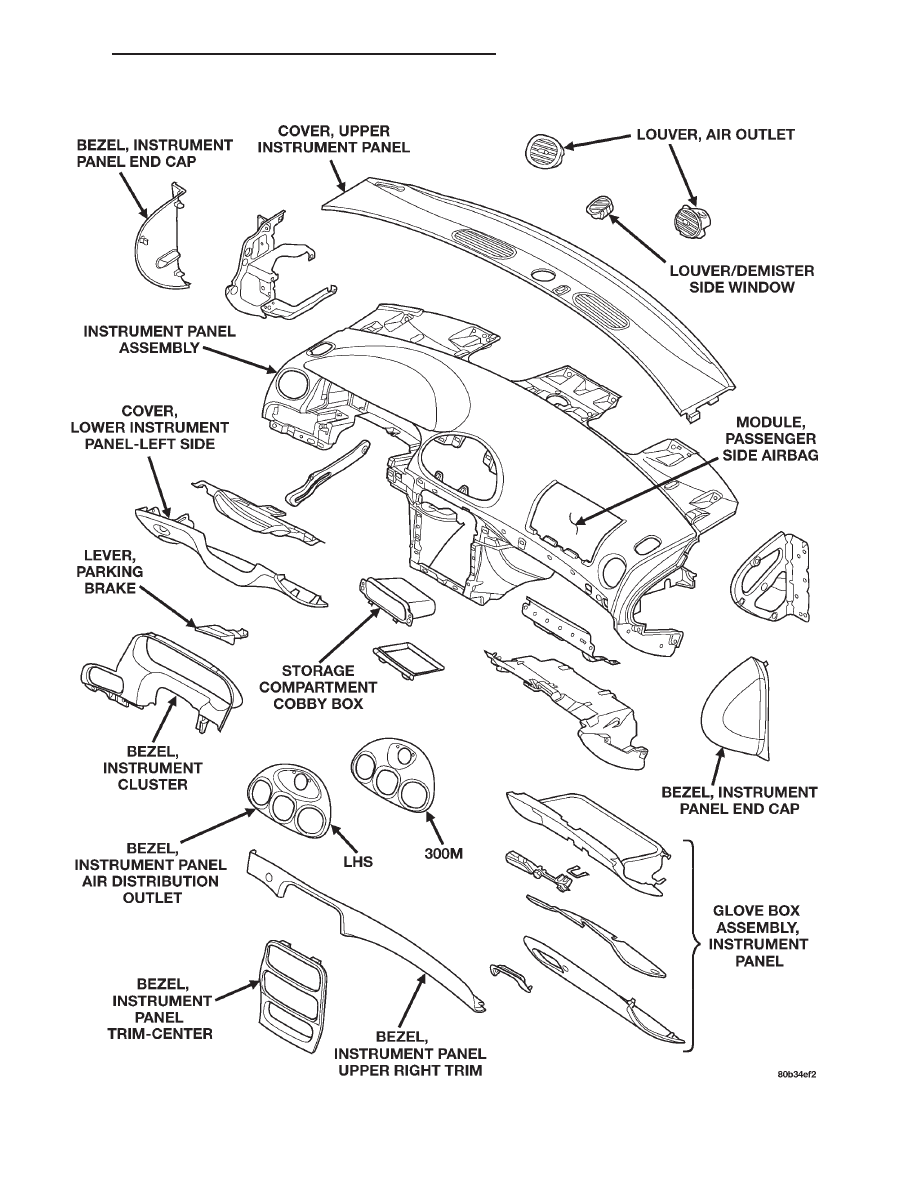

Fig. 8 Instrument Panel Components – LHS / 300M

300M

INSTRUMENT PANEL AND SYSTEMS

8E - 5

REMOVAL AND INSTALLATION (Continued)

CLOCK

REMOVAL

(1) Open hood.
(2) Disconnect and isolate the negative battery

remote cable.

(3) Using a trim stick (special tool #C-4755), gently

pry out instrument panel air distribution outlet bezel
that retains the analog clock.

(4) Disconnect the one wire connector to the clock.
(5) Remove bezel from vehicle.
(6) On the bench, remove two retaining screws to

analog clock and remove from bezel (Fig. 9).

INSTALLATION

For installation, reverse the above procedures.

CLUSTER LAMPS

To service instrument cluster lamps, the cluster

must be removed from the instrument panel. For
removal and installation procedures of the instru-
ment cluster and bezel refer to the procedures in this
section.

Refer to (Fig. 10), (Fig. 11), and (Fig. 12) for cluster

lamp locations.

The lamps that are replaceable are called out on

the back cover of the instrument cluster. All other
indicators are Light Emitting Diodes (LED’s), and
are serviced with the printed circuit (PC) board. If a
LED is non-functional, the entire PC board must be
replaced. Refer to the INDICATORS – BULBS table
for applications.

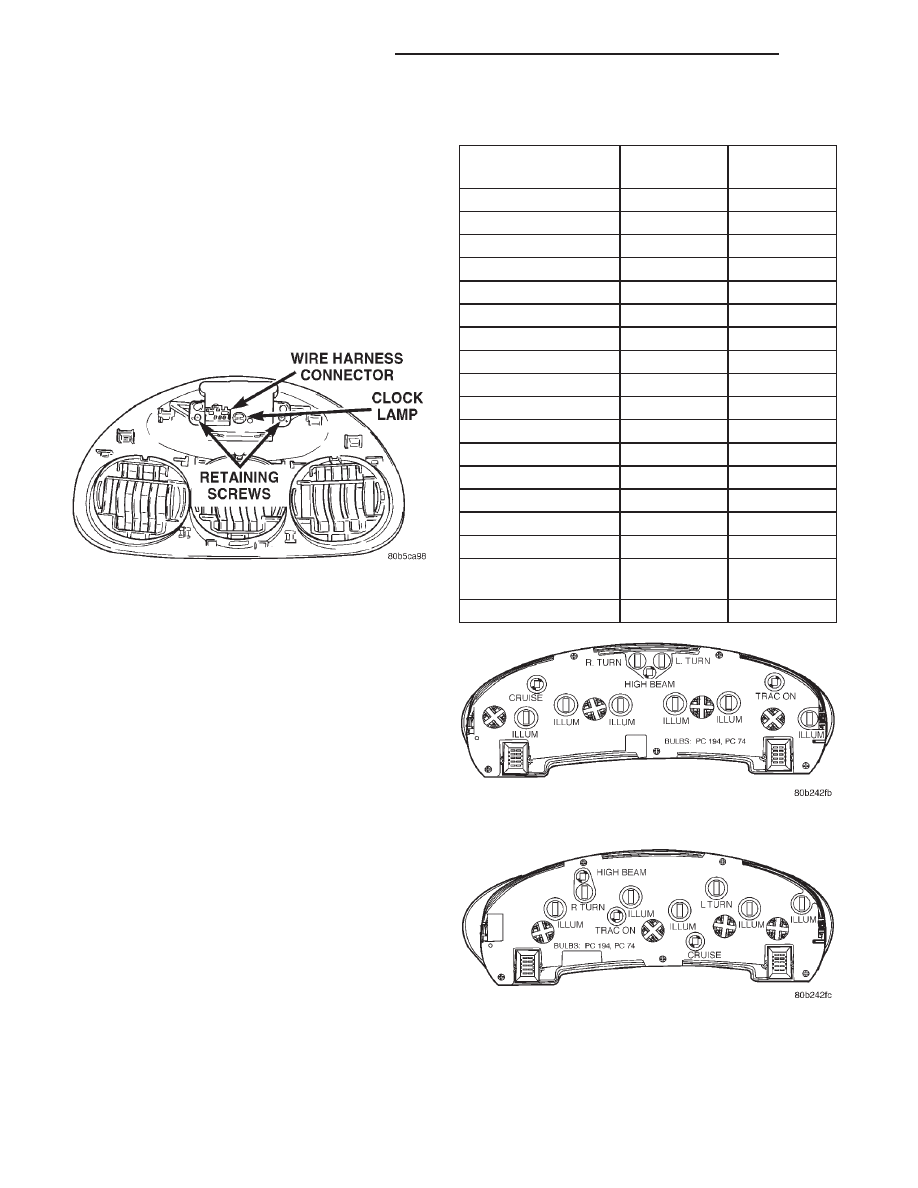

Fig. 9 Analog Clock Removal

INDICATORS – BULBS

INDICATOR

COLOR

BULB # /

LED

BATTERY

RED

LED

BRAKE

RED

LED

AIRBAG

RED

LED

LOW OIL

RED

LED

SEATBELT

RED

LED

TEMPERATURE

RED

LED

DOOR AJAR

RED

LED

DECKLID AJAR

RED

LED

HIGH BEAM

BLUE

74

TURN SIGNALS

GREEN

194

CRUISE

GREEN

74

TRAC ON

GREEN

74

TRAC OFF

AMBER

LED

CHECK ENGINE

AMBER

LED

ABS

AMBER

LED

LOW FUEL

AMBER

LED

LOW WASHER
FLUID

AMBER

LED

ILLUMINATION

BLUEGREEN

194

Fig. 10 Cluster lamps – Intrepid

Fig. 11 Cluster lamps – Concorde

8E - 6

INSTRUMENT PANEL AND SYSTEMS

300M

REMOVAL AND INSTALLATION (Continued)

TRACTION CONTROL SWITCH

The traction control switch in located in the upper

right trim bezel on the instrument panel. The upper
right trim bezel must be removed to service the
switch. Refer to Upper Right Trim Bezel Removal
and Installation in this section.

REMOVAL

(1) With the bezel removed, press the tabs in at

both sides of the switch and remove the switch from
the bezel.

INSTALLATION

For installation, reverse the above procedures.

Check the switch for proper operation.

UPPER RIGHT TRIM BEZEL

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post.

(2) Remove one allen screw to shifter knob.
(3) Remove left and right instrument panel end

covers.

(4) Using a trim stick (special tool #C-4755), gently

pry up on shifter bezel, disconnect two wire connec-
tors, one illumination bulb socket and remove.

(5) Remove two screws from lower instrument

panel cover (outside end) and disconnect decklid
release switch wiring connector. Pull rearward on

lower instrument panel cover releasing clips. Remove
cable to brake release handle. Pull rearward and
remove cover from vehicle.

(6) Using a trim stick, gently pry rearward on the

center instrument panel bezel.

(7) Disconnect one wire connector to HVAC control

head.

(8) Remove instrument panel center trim bezel.
(9) Remove four screws along bottom of glove box.
(10) Open glove box door and remove glove box

from vehicle.

(11) Remove two screws to left console side cover,

pull outboard and remove from vehicle.

(12) Remove two screws to right console side cover,

pull outboard and remove from vehicle.

(13) Remove two screws on either side of forward

console at instrument panel.

(14) Using a trim stick, gently pry out on top of

forward console, instrument panel mounted.

(15) Remove four screws along bottom edge of

upper right trim bezel.

(16) Tilt steering wheel down to prevent damage to

bezel.

(17) Using a trim stick, gently pry trim bezel away

from instrument panel and disconnect traction con-
trol switch connector.

(18) Remove upper right trim bezel from vehicle

(Fig. 13).

INSTALLATION

(1) For installation, reverse the above procedures.

Fig. 13 Upper Right Trim Bezel

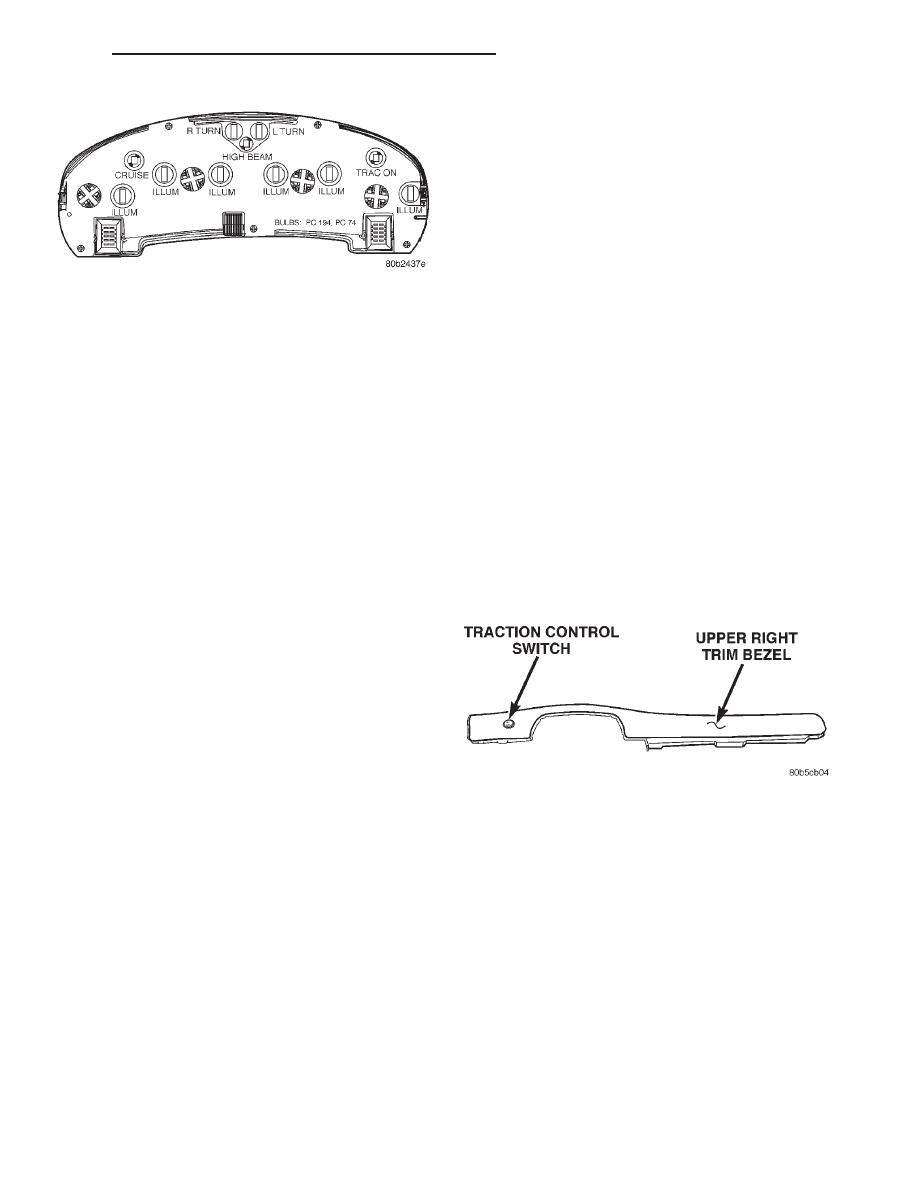

Fig. 12 Cluster Lamps – LHS / 300M

300M

INSTRUMENT PANEL AND SYSTEMS

8E - 7

REMOVAL AND INSTALLATION (Continued)
