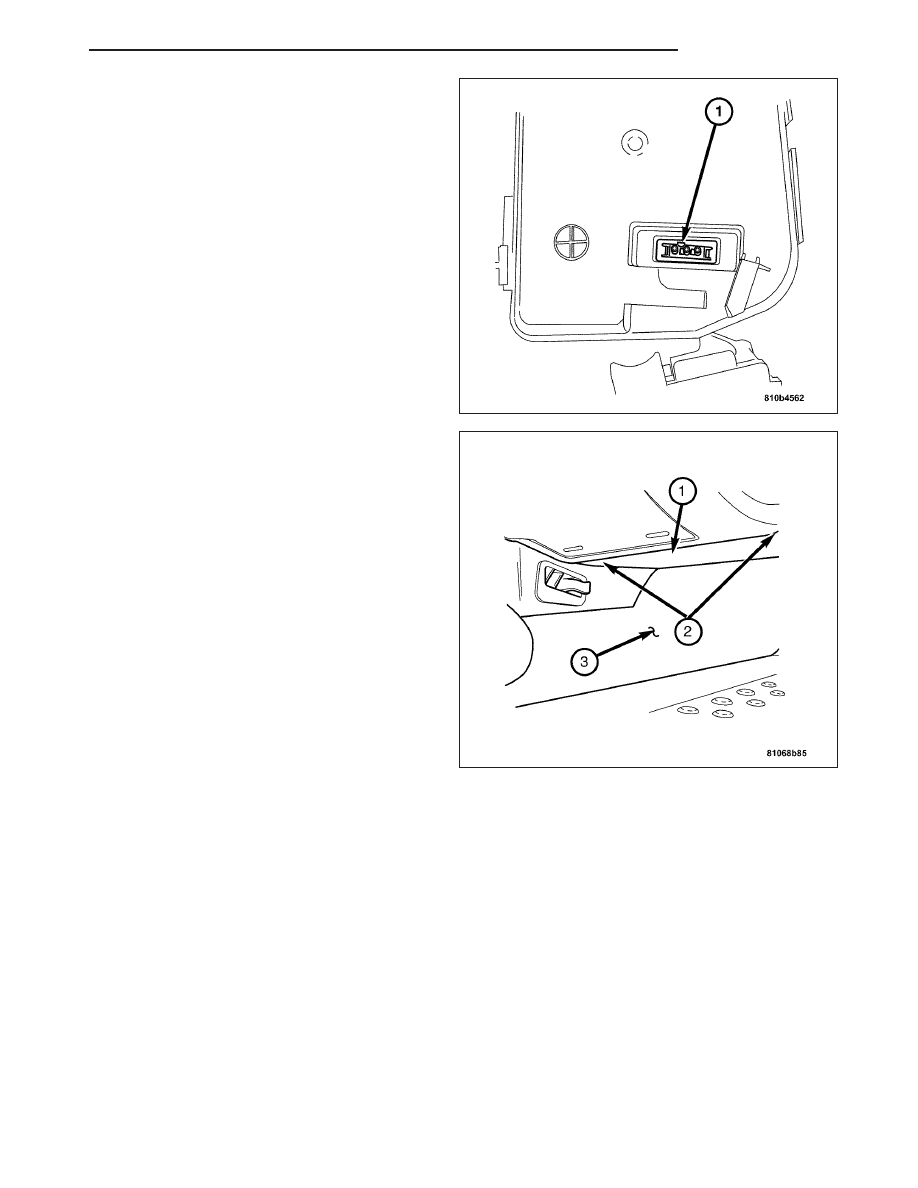

3. Slide the motor door catch mounts (1) to the sides.

4. Swing the blower motor door down.

Note: The electrical leads are a one-way connec-
tion to the blower motor.

5. Disconnect the electrical leads blue (2) and red (3).

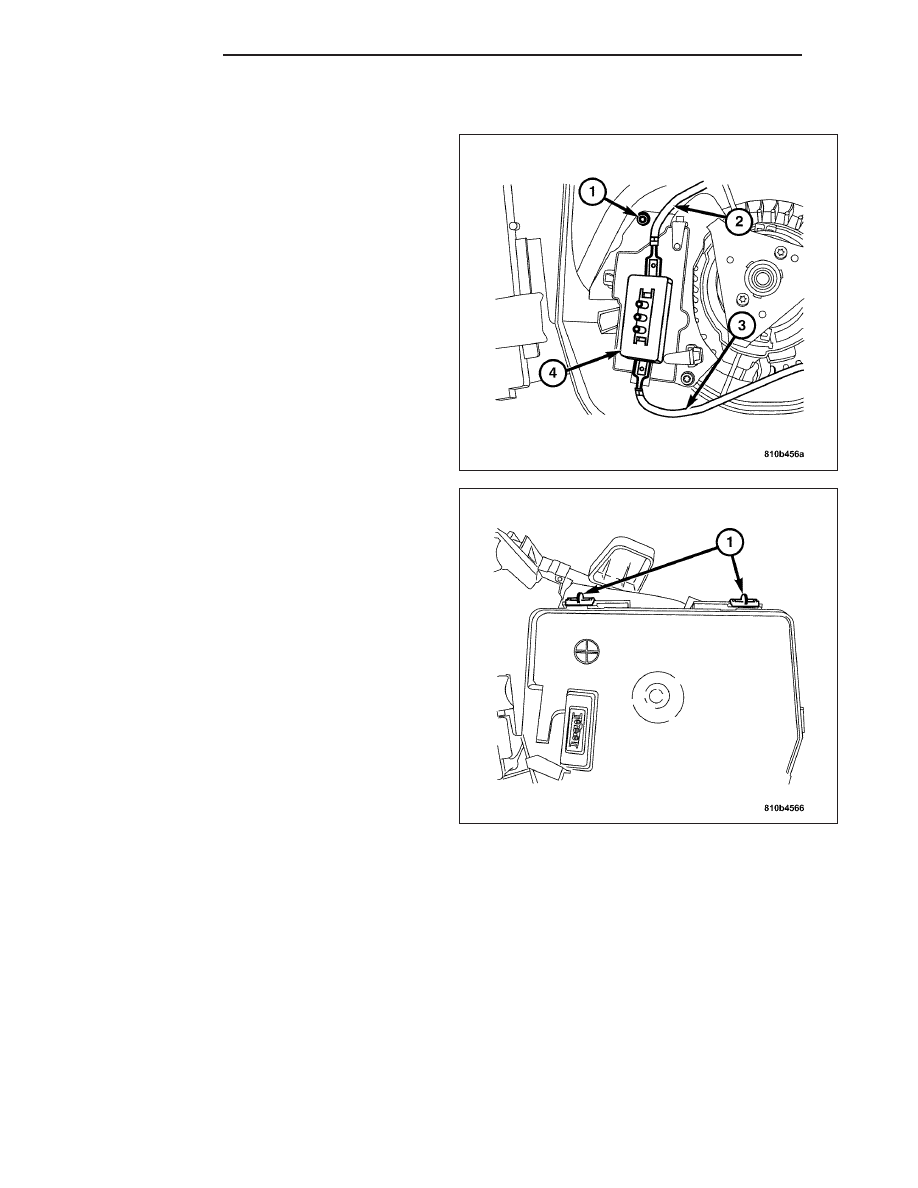

6. Remove the screws (1) attaching the blower motor

regulator (4) to the blower motor assembly.

7. Remove the electronic blower motor (4) regulator

from the assembly.

ZH

CONTROLS

24 - 79

INSTALLATION

1. Install the electronic blower motor regulator assem-

bly (4) to the heater case.

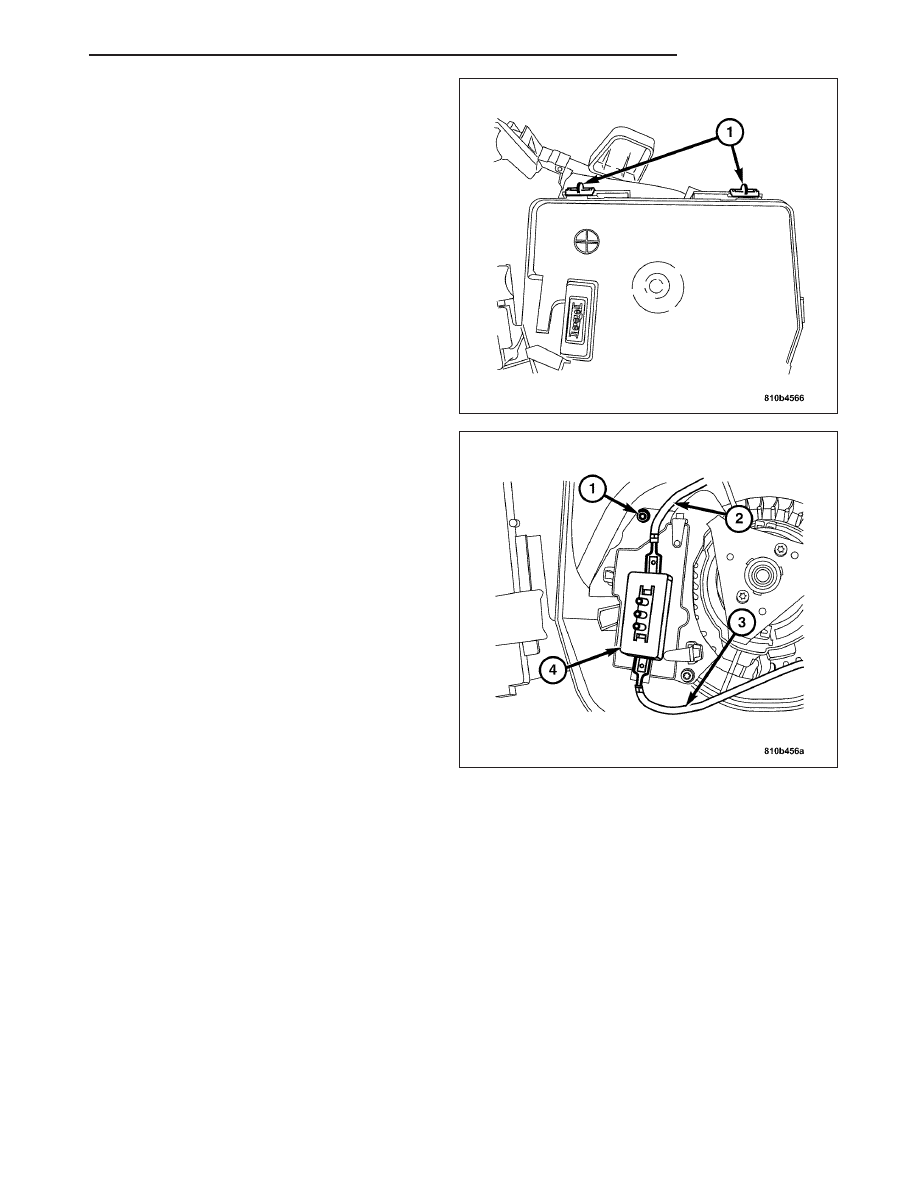

2. Install the screws (1) attaching the blower motor

regulator to the blower motor assembly.

Note: The electrical leads are a one-way connec-
tion to the blower motor.

3. Connect the electrical leads blue (2) and red (3).

4. Swing the blower motor door up.

5. Slide the motor door catch mounts (1) to the inside.

24 - 80

CONTROLS

ZH

6. Connect the blower motor electrical connector (1).

7. Install the lower instrument panel cover. (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL ASSEMBLY - INSTALLATION).

ZH

CONTROLS

24 - 81

A/C HEATER CONTROL MODULE

DESCRIPTION

The manual temperature control HVAC system uses a
combination of electrical, and vacuum controls. These
controls provide the vehicle operator with a number of
setting options to help control the climate and comfort
within the vehicle. Refer to the owner’s manual in the
vehicle glove box for more information on the sug-
gested operation and use of these controls.

Both A/C heater control module panels are located on
the instrument panel inboard of the steering column

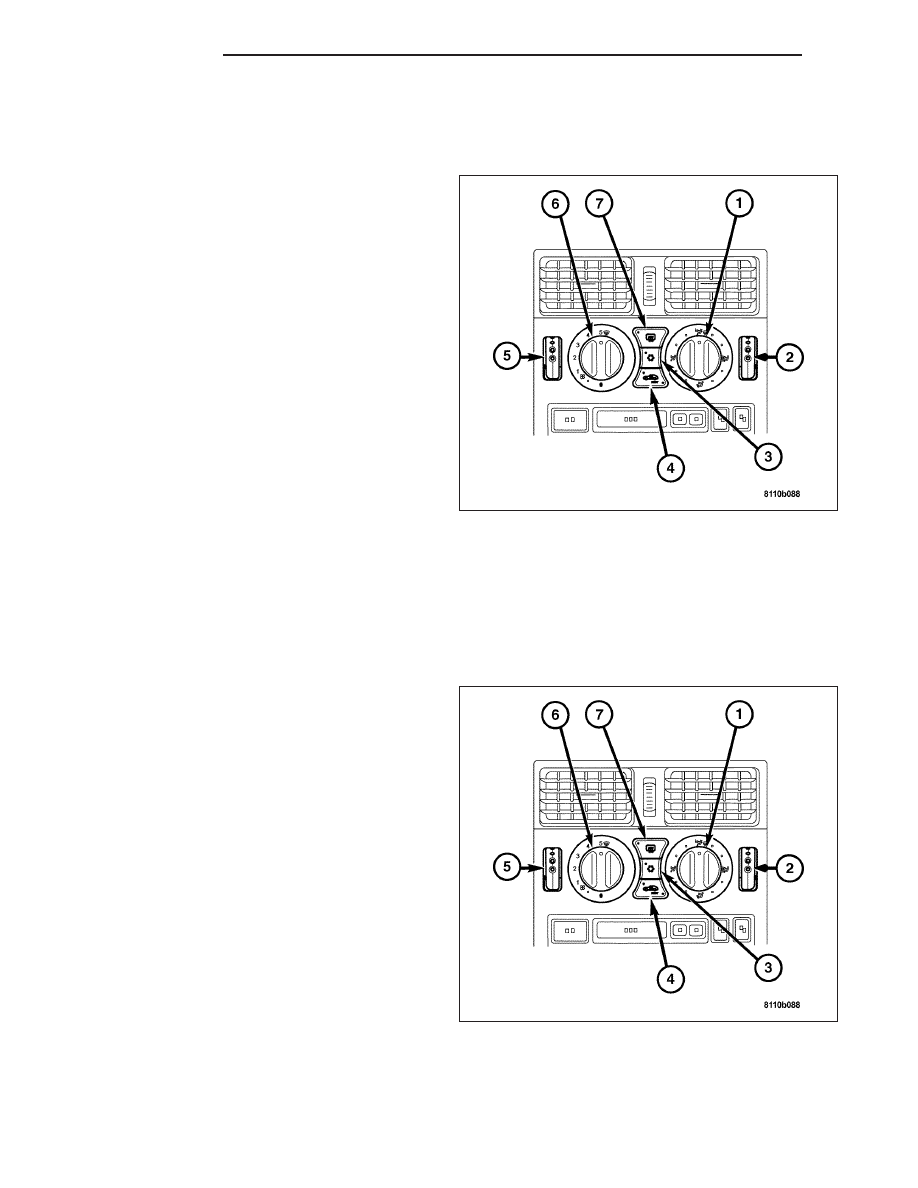

and above the radio. The A/C heater control panel
contains two rotary-type temperature control knobs (2
and 5), a rotary-type mode control switch knob (1), a
rotary-type blower motor speed switch knob (6) and
an air conditioning compressor push button switch (3).

OPERATION

Dual zone temperature control provides a side-to-side variation in comfort temperatures to exceed the needs of
either front seat occupant.

The A/C Heater Control Module panels are serviced only as complete units and cannot be repaired. If faulty or
damaged, the entire A/C Heater Control Module must be replaced.

The A/C Heater Control Module makes it possible to make adjustments coming from the driver such as:

•

“Temperature” by setting the temperature thumb-
wheels. (2 and 5)

•

“Air quantity” by adjusting the blower switch set-
ting. (6)

•

“Air distribution” by setting the air distribution
switch. (1)

•

“Recirculating air” by pressing the recirculating
air push-button. (4)

•

Activating the residual engine heat utilization sys-
tem with the ignition switched off by pressing the
REST button. (4)

•

Switching off the A/C by pressing the EC button
(3).

The A/C Heater Control Module integrated in the push-button control module looks after all system regulation and
control functions, such as:

•

Automatic switchover from fresh air to recirculated air mode.

•

Electrical control of the A/C compressor.

•

Control of the electric fan for the engine/air conditioning system.
