Chrysler Crossfire. Manual - part 980





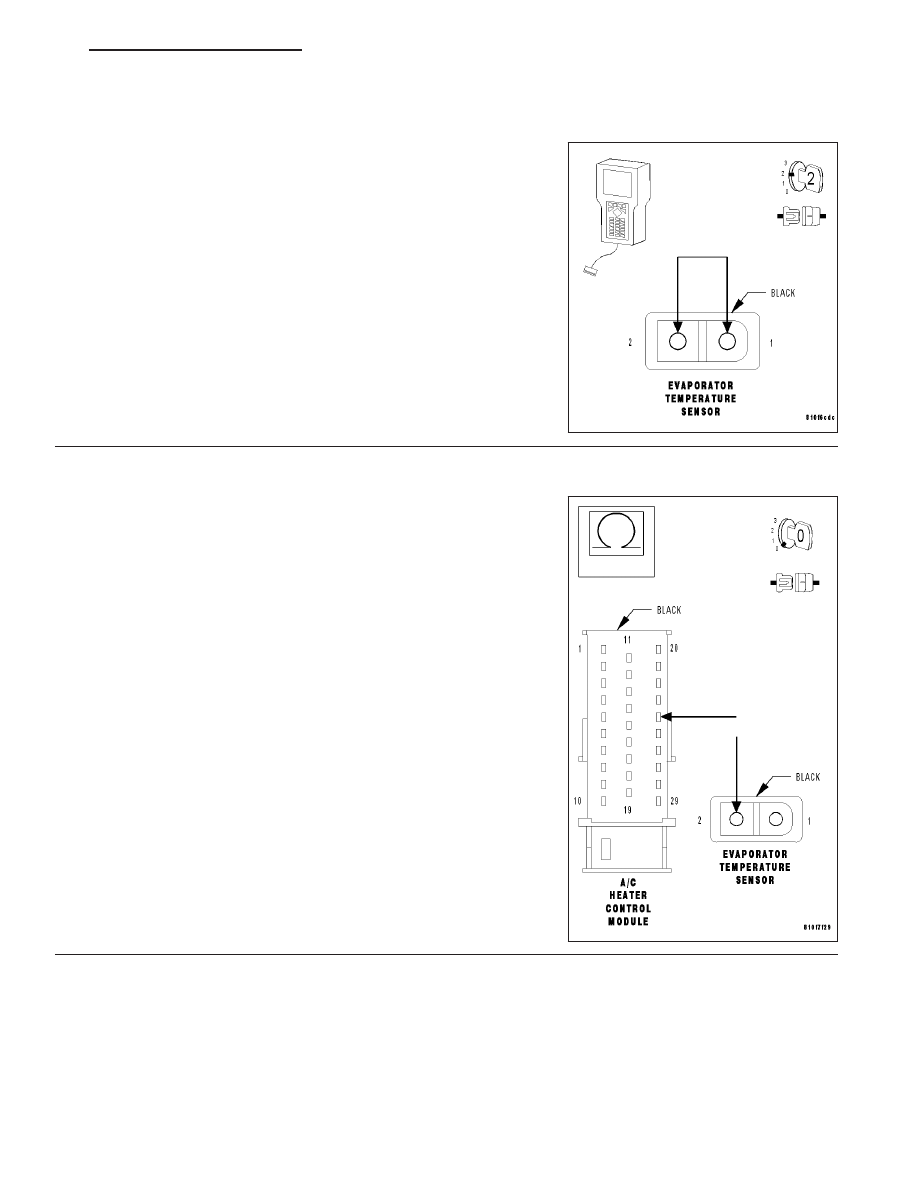

EVAPORATOR TEMPERATURE SENSOR CIRCUIT (CONTINUED)

3.

READ EVAPORATOR TEMPERATURE SENSOR VOLTAGE WITH DRB III

T

Turn the ignition off.

Connect a jumper wire between the Evaporator Temperature Sensor
Signal circuit and the Sensor Ground circuit.

Turn the ignition on.

With the DRB III

T

, read the Evaporator Temperature Sensor voltage.

Does the DRB III

T

display EVAP TEMP: 4.5 VOLTS or greater?

Yes

>> Go to 4

No

>> Replace the Evaporator Temperature Sensor. (Refer to 24

- HEATING & AIR CONDITIONING/CONTROLS/EVAPO-
RATOR TEMPERATURE SENSOR - REMOVAL).

Perform BODY VERIFICATION TEST.

4.

MEASURE THE RESISTANCE OF THE EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance of the Evaporator Temperature Sensor Signal
circuit from the A/C Heater Control Module harness connector to the
Evaporator Temperature Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 5

No

>> Repair the Evaporator Temperature Sensor Signal circuit

for an open.

Perform BODY VERIFICATION TEST.

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 23

EVAPORATOR TEMPERATURE SENSOR CIRCUIT (CONTINUED)

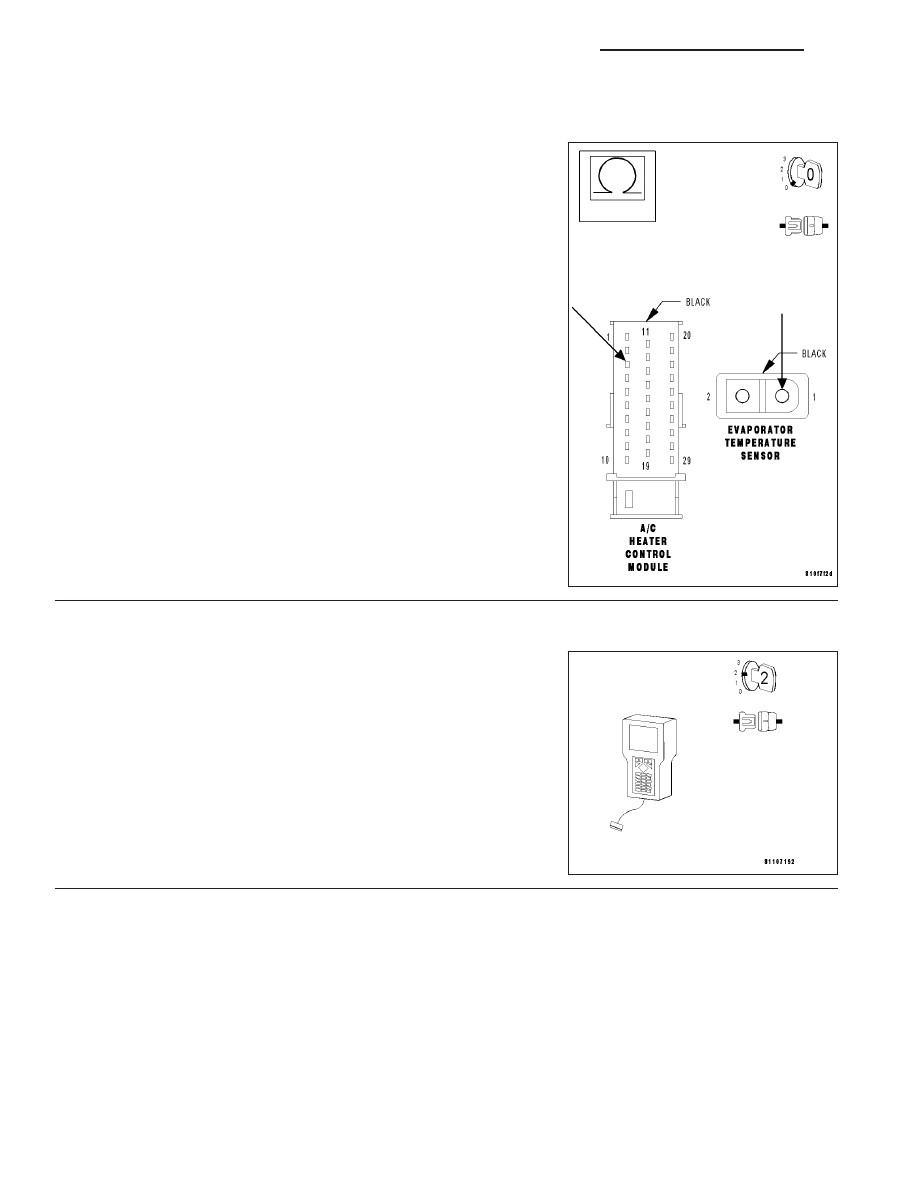

5.

MEASURE THE RESISTANCE OF THE SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance of the Sensor Ground circuit from the A/C
Heater Control Module harness connector to the Evaporator Tempera-
ture Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Sensor Ground circuit for an open.

Perform BODY VERIFICATION TEST.

6.

READ EVAPORATOR TEMPERATURE SENSOR VOLTAGE WITH DRB III

T

Turn the ignition off.

Disconnect the Evaporator Temperature Sensor harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

With the DRB III

T

, read the Evaporator Temperature Sensor voltage.

Does the DRB III

T

display EVAP TEMP: 4.5 VOLTS or greater?

Yes

>> Go to 7

No

>> Go to 9

24 - 24

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH

EVAPORATOR TEMPERATURE SENSOR CIRCUIT (CONTINUED)

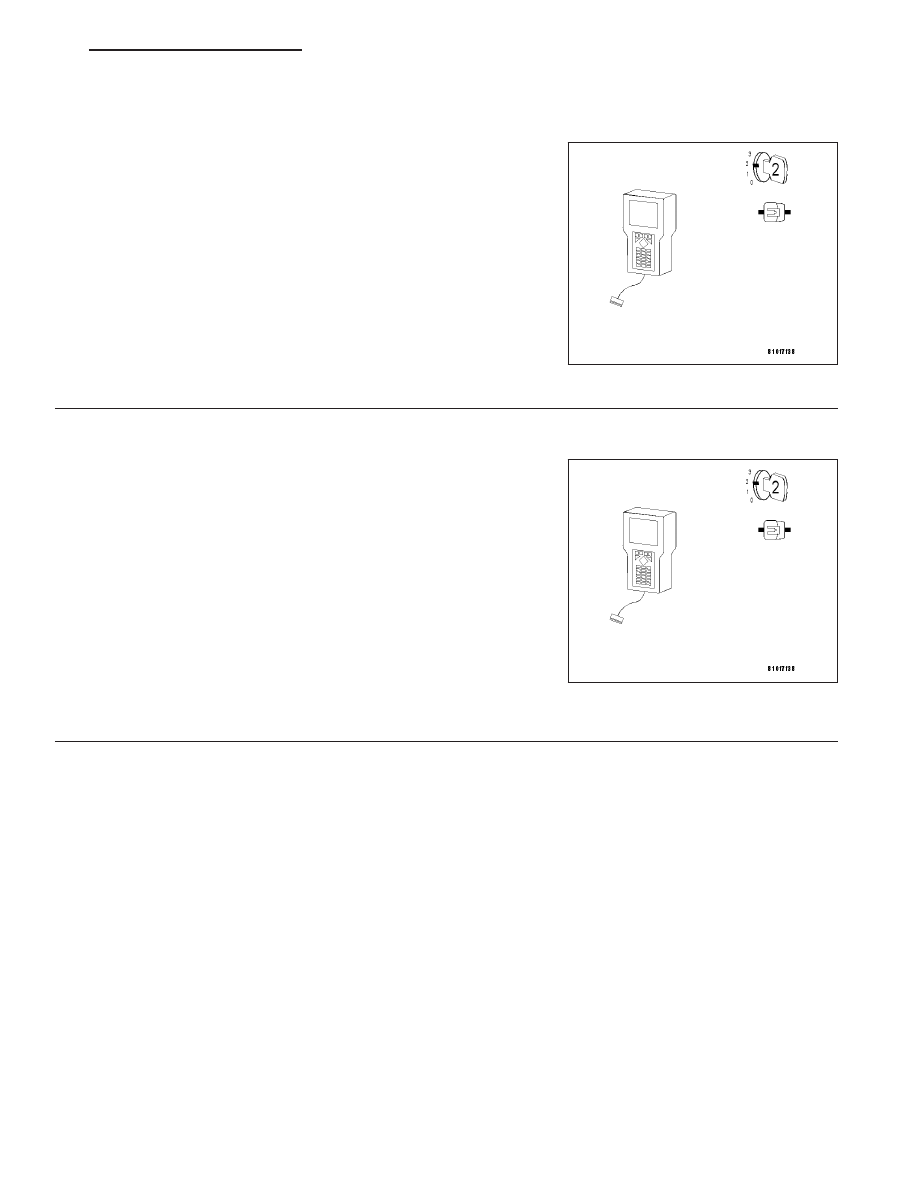

7.

READ A/C HEATER CONTROL MODULE DTC’S WITH DRB III

T

Turn the ignition off.

Reconnect the Evaporator Temperature Sensor connector.

Turn the ignition on.

With the DRB III

T

, read A/C Heater Control Module DTC’s.

Wait two minutes.

With the DRB III

T

, read A/C Heater Control Module DTC’s.

Does the DRB III

T

display Evaporator Temperature Sensor Fail-

ure DTC?

Yes

>> Replace the Evaporator Temperature Sensor. (Refer to 24

- HEATING & AIR CONDITIONING/CONTROLS/EVAPO-
RATOR TEMPERATURE SENSOR - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 8

8.

READ A/C HEATER CONTROL MODULE DTC’S WITH DRB III

T

Ensure the Evaporator Temperature Sensor is connected at this time.

Start the engine.

Turn the A/C system on and run for at least five minutes (so water will
form on the Evaporator Temperature Sensor).

With the DRB III

T

, read A/C Heater Control Module DTC’s.

Does the DRB III

T

display an Evaporator Temperature Sensor

Failure DTC?

Yes

>> Replace the Evaporator Temperature Sensor. (Refer to 24

- HEATING & AIR CONDITIONING/CONTROLS/EVAPO-
RATOR TEMPERATURE SENSOR - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> The condition that caused this DTC to set is currently not

present. Inspect the related wiring harness for a possible intermittent condition.

Perform BODY VERIFICATION TEST.

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 25

EVAPORATOR TEMPERATURE SENSOR CIRCUIT (CONTINUED)

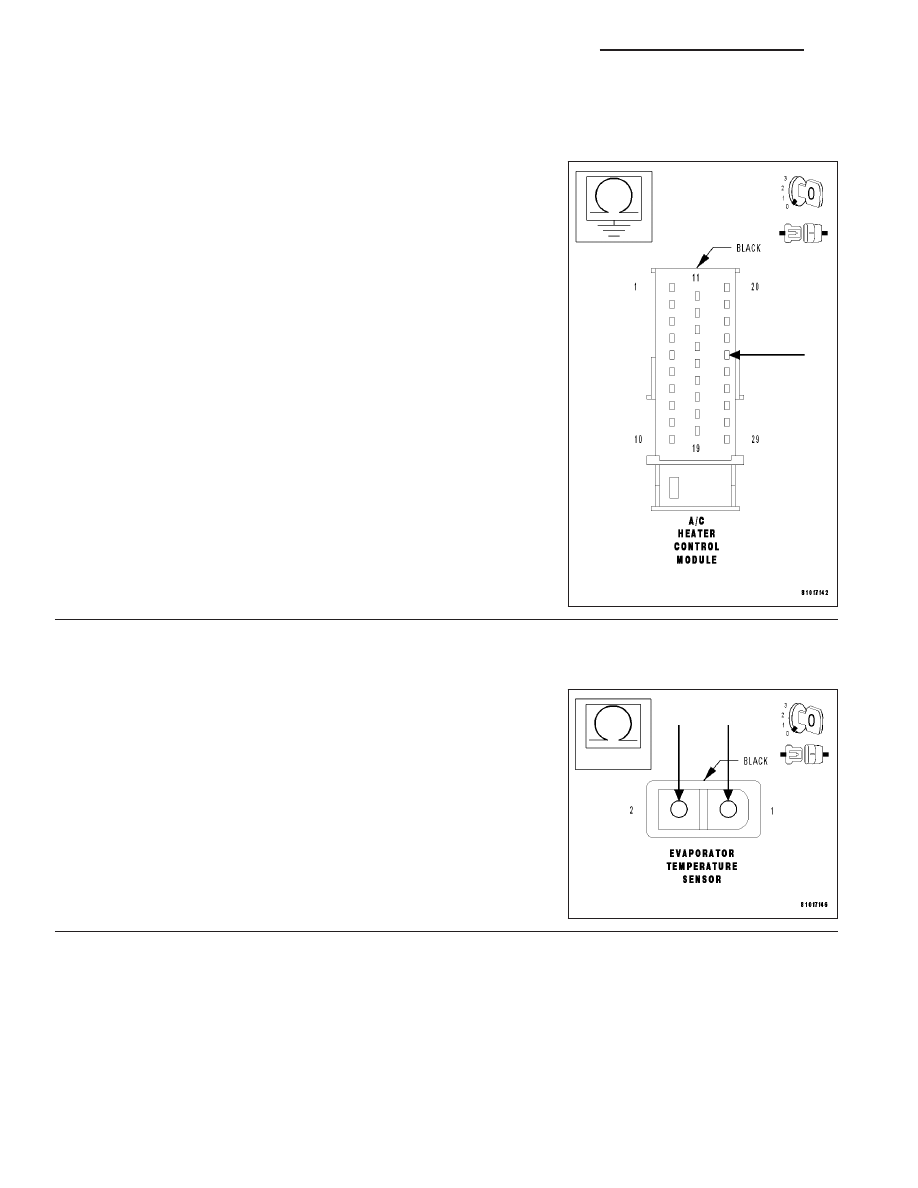

9.

MEASURE THE RESISTANCE BETWEEN GROUND AND THE EVAPORATOR TEMPERATURE SENSOR
SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance between ground and the Evaporator Temper-
ature Signal circuit.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the Evaporator Temperature Sensor Signal circuit

for a short to ground.

Perform BODY VERIFICATION TEST.

No

>> Go to 10

10.

MEASURE THE RESISTANCE FROM THE EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT
TO THE SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance from the Evaporator Temperature Sensor Sig-
nal circuit to the Sensor Ground circuit at the Evaporator Temperature
Sensor harness connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the Evaporator Temperature Sensor Signal circuit

for a short to the Sensor Ground circuit.

Perform BODY VERIFICATION TEST.

No

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL)

Perform BODY VERIFICATION TEST.

24 - 26

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH
