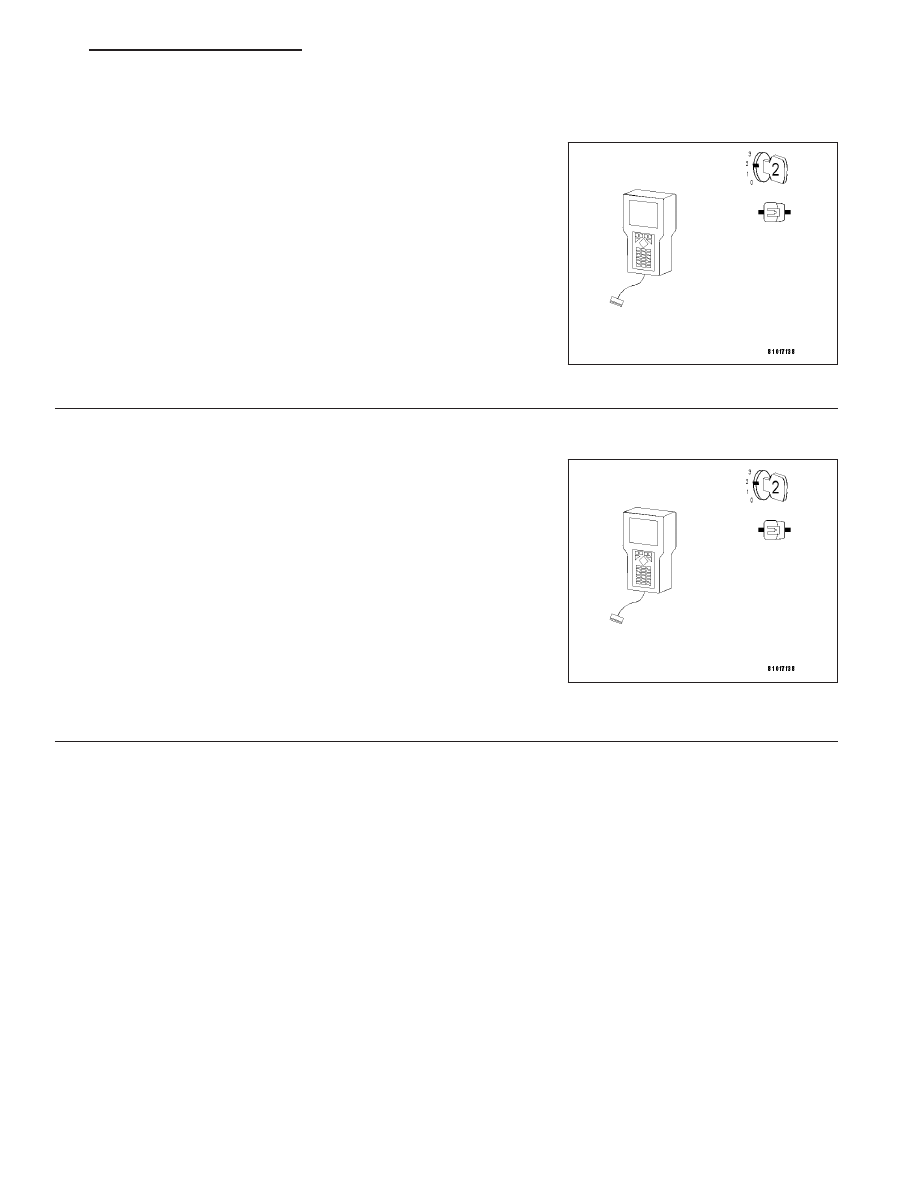

RIGHT HEATER CORE TEMPERATURE SENSOR CIRCUIT (CONTINUED)

7.

READ A/C HEATER CONTROL MODULE DTC’S WITH DRB III

T

Turn the ignition off.

Reconnect the Heater Core Temperature Sensor connector.

Turn the ignition on.

With the DRB III

T

, read A/C Heater Control Module DTC’s.

Wait two minutes.

With the DRB III

T

, read A/C Heater Control Module DTC’s.

Does the DRB III

T

display Right Heater Core Temperature Sen-

sor Failure DTC?

Yes

>> Replace the Heater Core Temperature Sensor. (Refer to

24 - HEATING & AIR CONDITIONING/CONTROLS/TEM-
PERATURE SENSOR - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 8

8.

READ A/C HEATER CONTROL MODULE DTC’S WITH DRB III

T

Ensure the Heater Core Temperature Sensor is connected at this time.

Start the engine.

Turn the A/C system on.

With the DRB III

T

, read A/C Heater Control Module DTC’s.

Does the DRB III

T

display Right Heater Core Temperature Sen-

sor Failure DTC?

Yes

>> Replace the Heater Core Temperature Sensor. (Refer to

24 - HEATING & AIR CONDITIONING/CONTROLS/TEM-
PERATURE SENSOR - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> The condition that caused this DTC to set is currently not

present. Inspect the related wiring harness for a possible
intermittent condition.

Perform BODY VERIFICATION TEST.

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 19

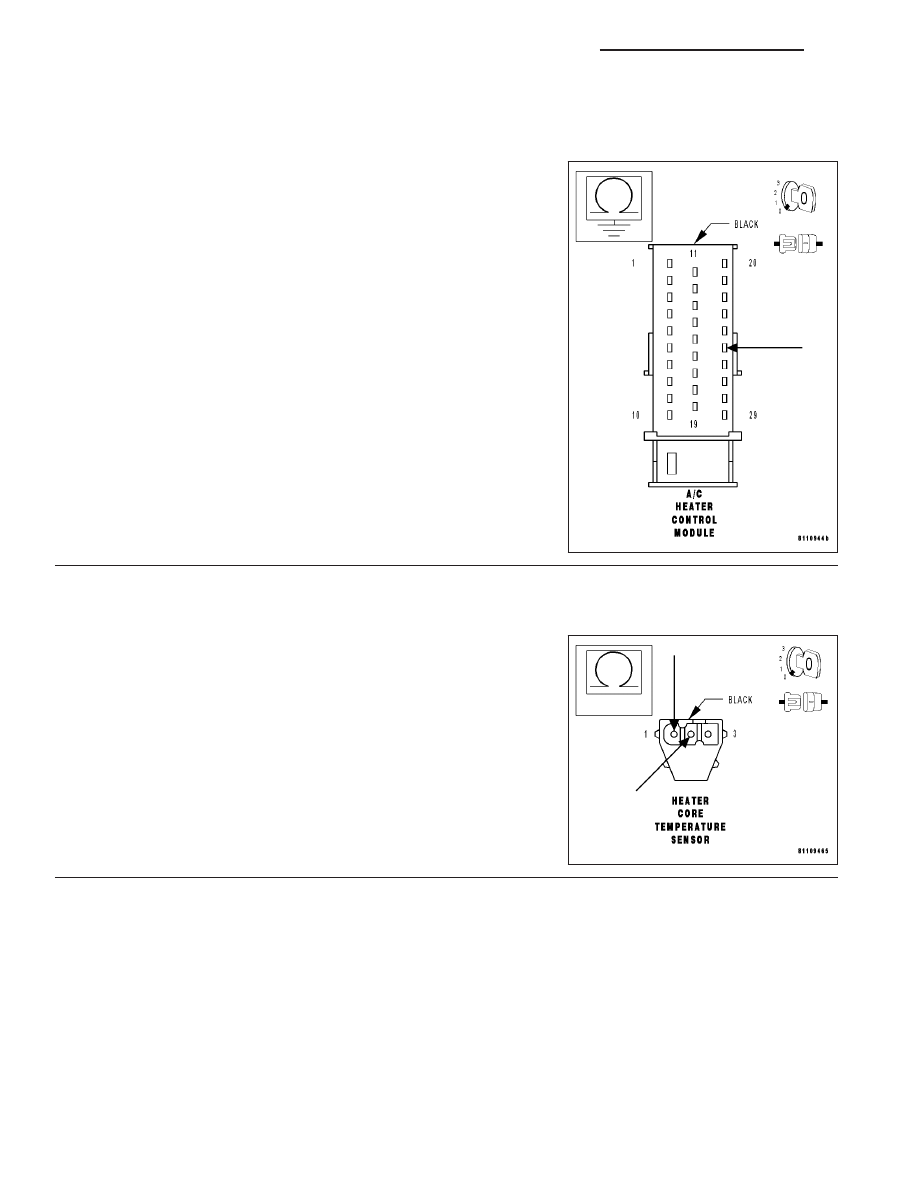

RIGHT HEATER CORE TEMPERATURE SENSOR CIRCUIT (CONTINUED)

9.

MEASURE THE RESISTANCE BETWEEN GROUND AND THE RIGHT HEATER CORE TEMPERATURE
SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance between ground and the Right Heater Core
Temperature Signal circuit.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the Right Heater Core Temperature Sensor Signal

circuit for a short to ground.

Perform BODY VERIFICATION TEST.

No

>> Go to 10

10.

MEASURE THE RESISTANCE FROM THE RIGHT HEATER CORE TEMPERATURE SENSOR SIGNAL
CIRCUIT TO THE SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance from the Right Heater Core Temperature Sen-
sor Signal circuit to the Sensor Ground circuit at the Heater Core Tem-
perature Sensor connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the Right Heater Core Temperature Sensor Signal

circuit for a short to the Sensor Ground circuit.

Perform BODY VERIFICATION TEST.

No

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL).

Perform BODY VERIFICATION TEST.

24 - 20

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH

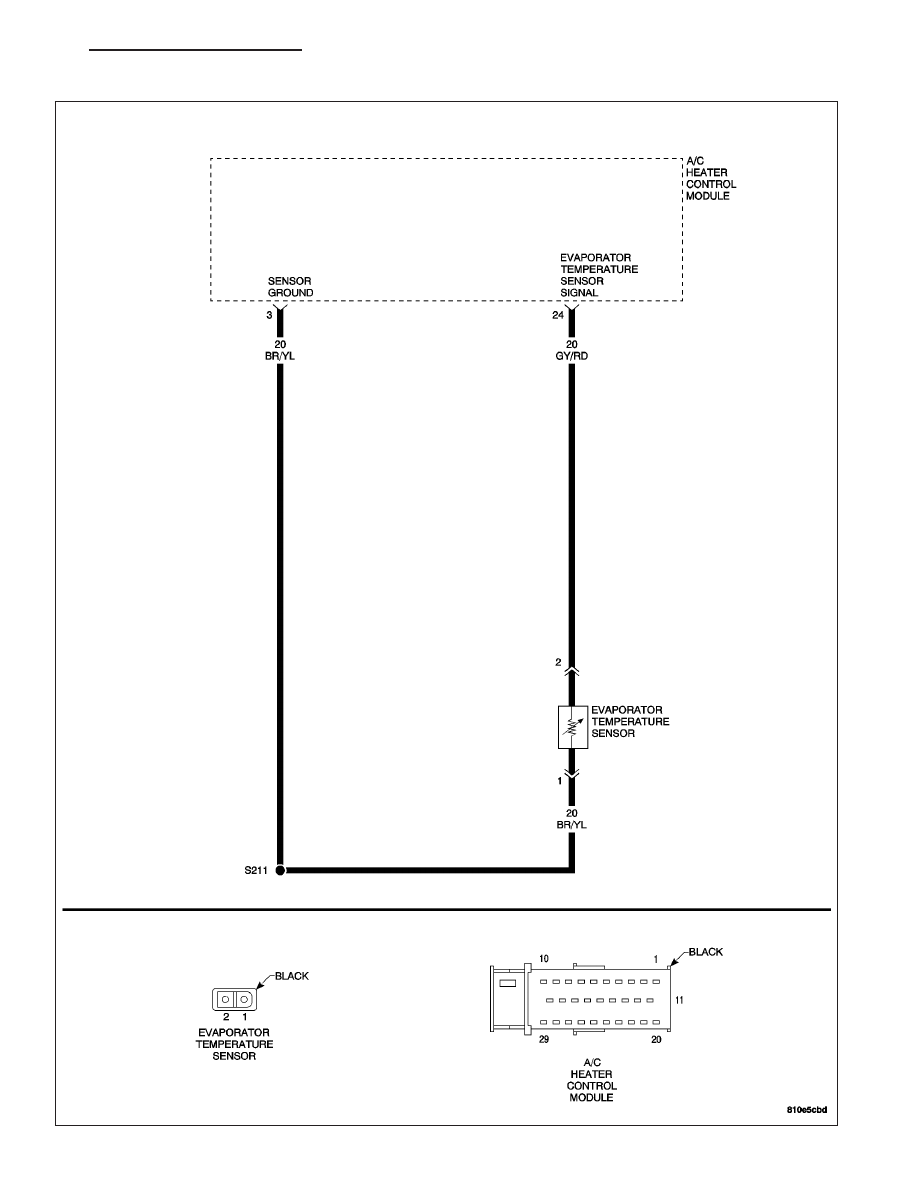

EVAPORATOR TEMPERATURE SENSOR CIRCUIT

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 21

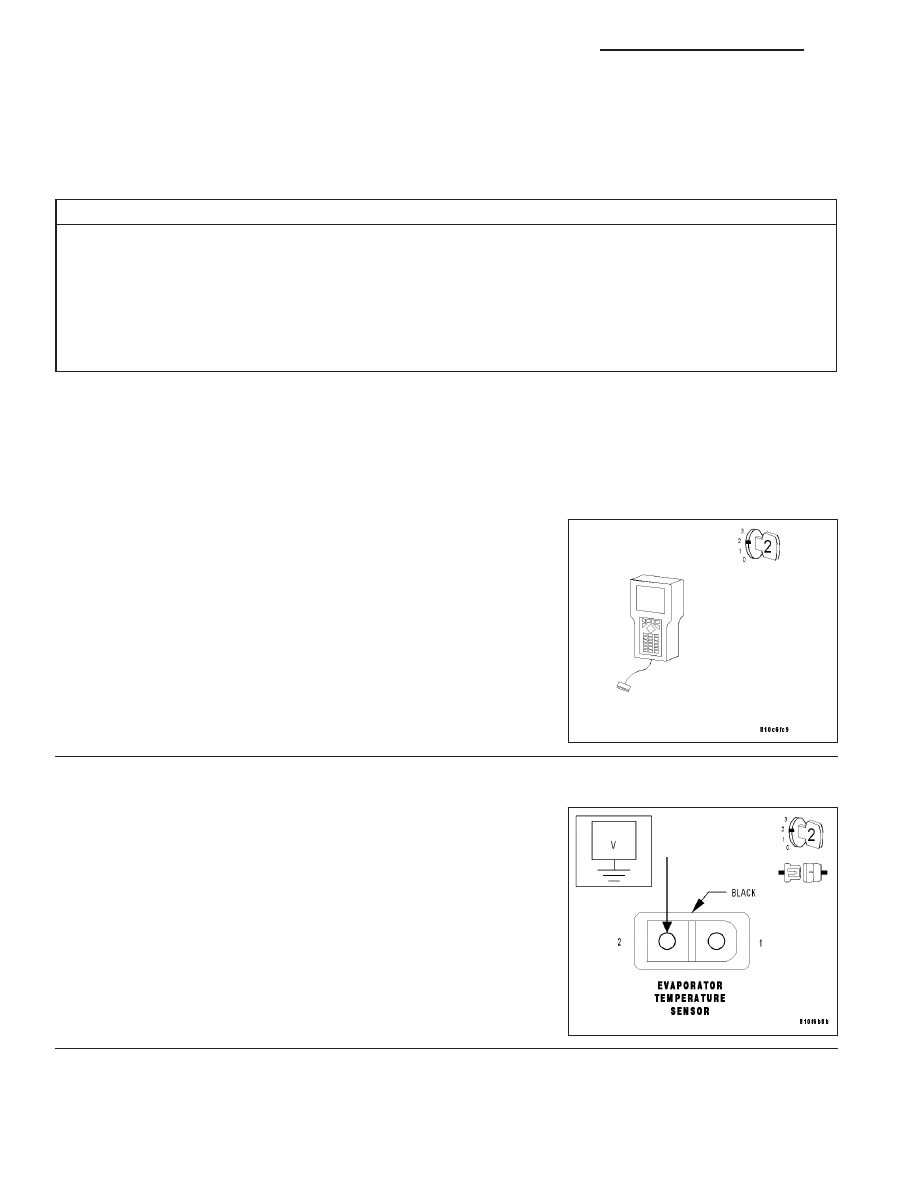

EVAPORATOR TEMPERATURE SENSOR CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: The A/C Heater Control Module detects an abnormally high or low voltage on the Evaporator
Temperature Sensor Signal circuit.

POSSIBLE CAUSES

EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT SHORT TO VOLTAGE

EVAPORATOR TEMPERATURE SENSOR OPEN

EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT OPEN

EVAPORATOR TEMPERATURE SENSOR GROUND OPEN

EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT SHORT TO GROUND

A/C HEATER CONTROL MODULE

For a complete HVAC Circuit Diagram, (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

READ EVAPORATOR TEMPERATURE SENSOR VOLTAGE WITH DRB III

T

Turn the ignition on.

With the DRB III

T

, read the Evaporator Temperature Sensor voltage.

Does the DRB III

T

display EVAP TEMP: 5.0 VOLTS or greater?

Yes

>> Go to 2

No

>> Go to 6

2.

MEASURE THE VOLTAGE OF THE EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the Evaporator Temperature Sensor harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Evaporator Temperature Sensor Signal cir-
cuit at the Evaporator Temperature Sensor harness connector.

Is the voltage above 5.5 volts?

Yes

>> Repair the Evaporator Temperature Sensor Signal circuit

for a short to voltage.

Perform BODY VERIFICATION TEST.

No

>> Go to 3
