Chrysler Crossfire. Manual - part 976





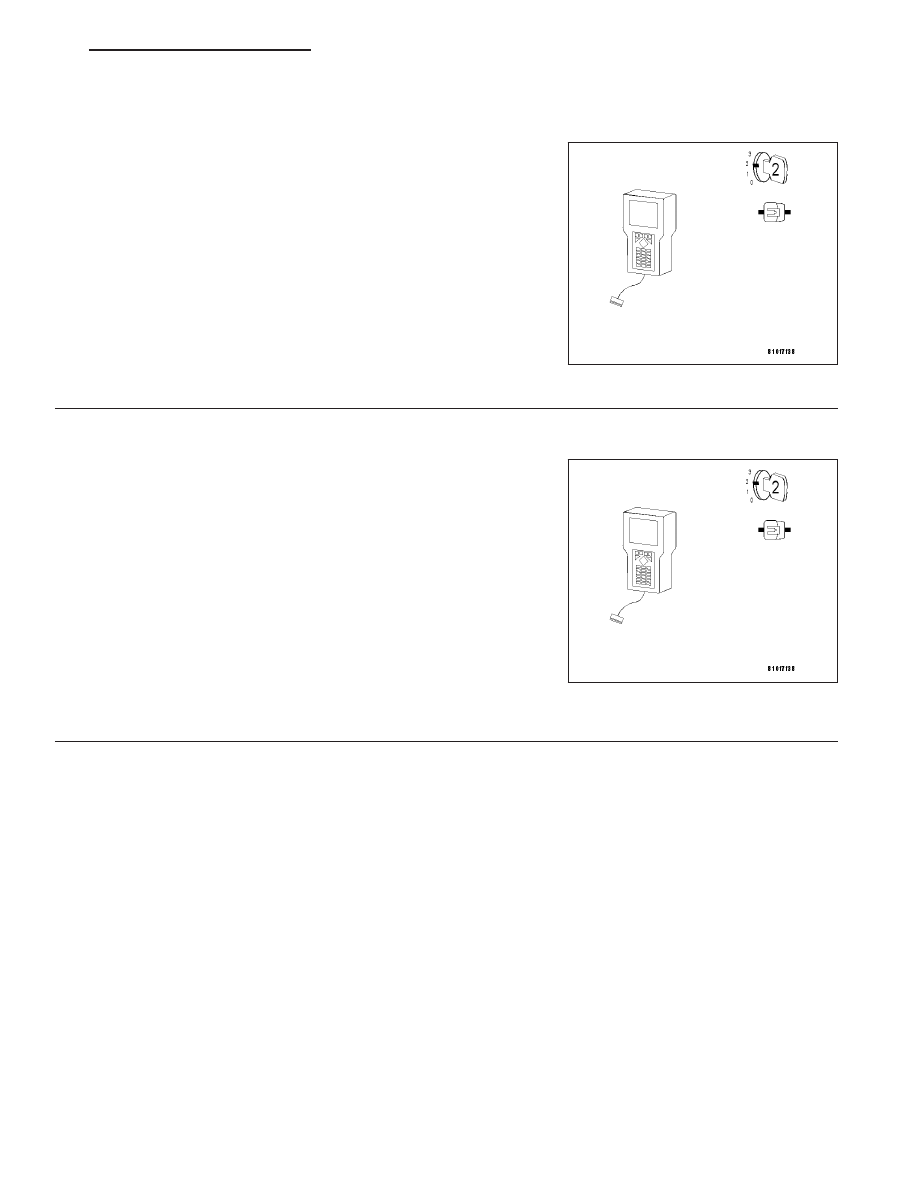

AMBIENT TEMPERATURE SENSOR CIRCUIT (CONTINUED)

7.

READ A/C HEATER CONTROL MODULE DTC’S WITH DRB III

T

Turn the ignition off.

Reconnect the Ambient Temperature Sensor connector.

Turn the ignition on.

With the DRB III

T

, read A/C Heater Control Module DTC’s.

Wait two minutes.

With the DRB III

T

, read A/C Heater Control Module DTC’s.

Does the DRB III

T

display Ambient Temperature Sensor Failure

DTC?

Yes

>> Replace the Ambient Temperature Sensor. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/AMBIENT
TEMP SENSOR - REMOVAL)

Perform BODY VERIFICATION TEST.

No

>> Go to 8

8.

READ A/C HEATER CONTROL MODULE DTC’S WITH DRB III

T

Ensure the Ambient Temperature Sensor is connected at this time.

Start the engine.

Turn the A/C system on and run for at least five minutes.

With the DRB III

T

, read A/C Heater Control Module DTC’s.

Does the DRB III

T

display Ambient Temperature Sensor Failure

DTC?

Yes

>> Replace the Ambient Temperature Sensor.

Perform BODY VERIFICATION TEST.(Refer to 24 - HEAT-
ING & AIR CONDITIONING - DIAGNOSIS AND TEST-
ING).

No

>> The condition that caused this DTC to set is currently not

present. Inspect the related wiring harness for a possible
intermittent condition.

Perform BODY VERIFICATION TEST.

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 7

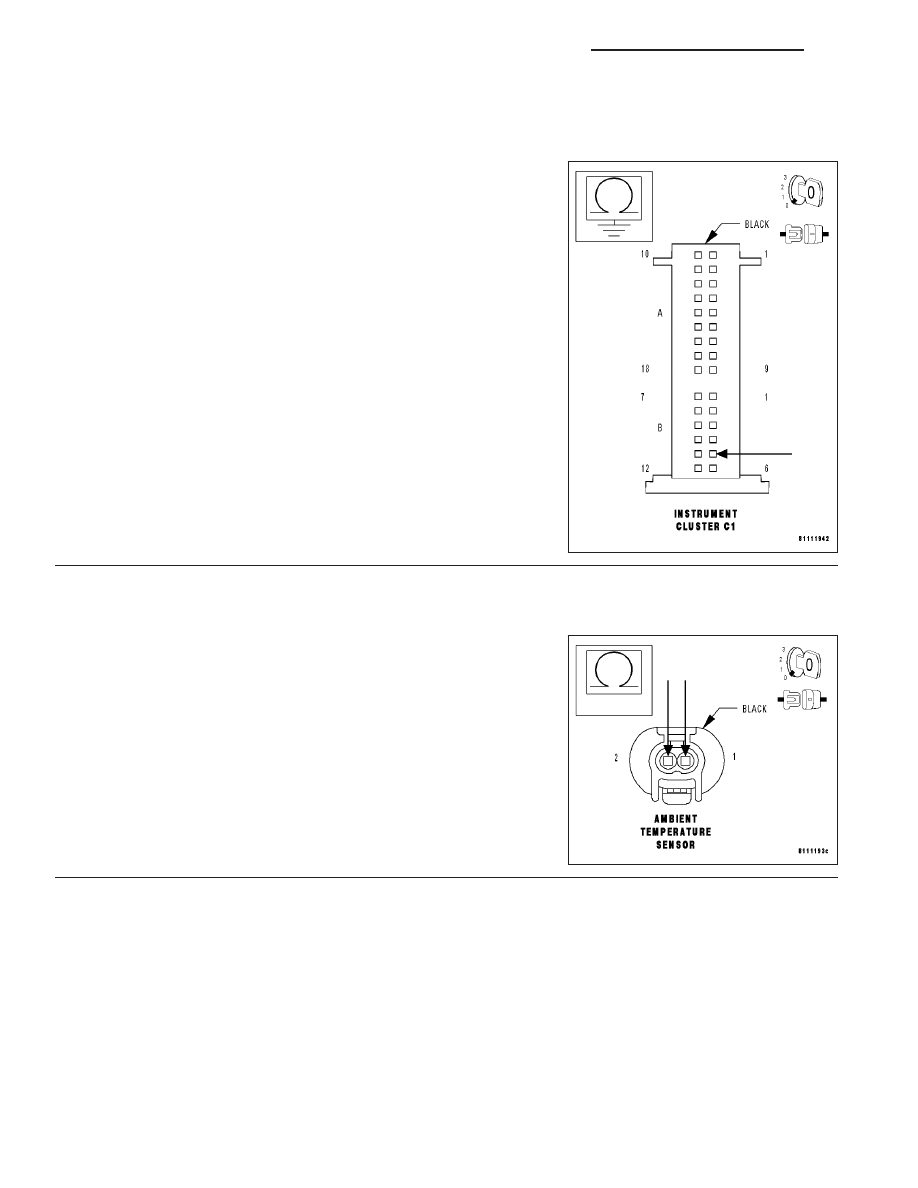

AMBIENT TEMPERATURE SENSOR CIRCUIT (CONTINUED)

9.

MEASURE THE RESISTANCE BETWEEN GROUND AND THE AMBIENT TEMPERATURE SENSOR
SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the Instrument Cluster C1 harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance between ground and the Ambient Temperature
Signal circuit.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the Ambient Temperature Sensor Signal circuit for

a short to ground.

Perform BODY VERIFICATION TEST.

No

>> Go to 10

10.

MEASURE THE RESISTANCE FROM THE AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT TO
THE SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance from the Ambient Temperature Sensor Signal
circuit to the Sensor Ground circuit at the Ambient Temperature Sen-
sor connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the Ambient Temperature Sensor Signal circuit for

a short to the Sensor Ground circuit.

Perform BODY VERIFICATION TEST.

No

>> Replace the Instrument Cluster. (Refer to 8 - ELECTRI-

CAL/INSTRUMENT CLUSTER - REMOVAL)

Perform BODY VERIFICATION TEST.

24 - 8

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH

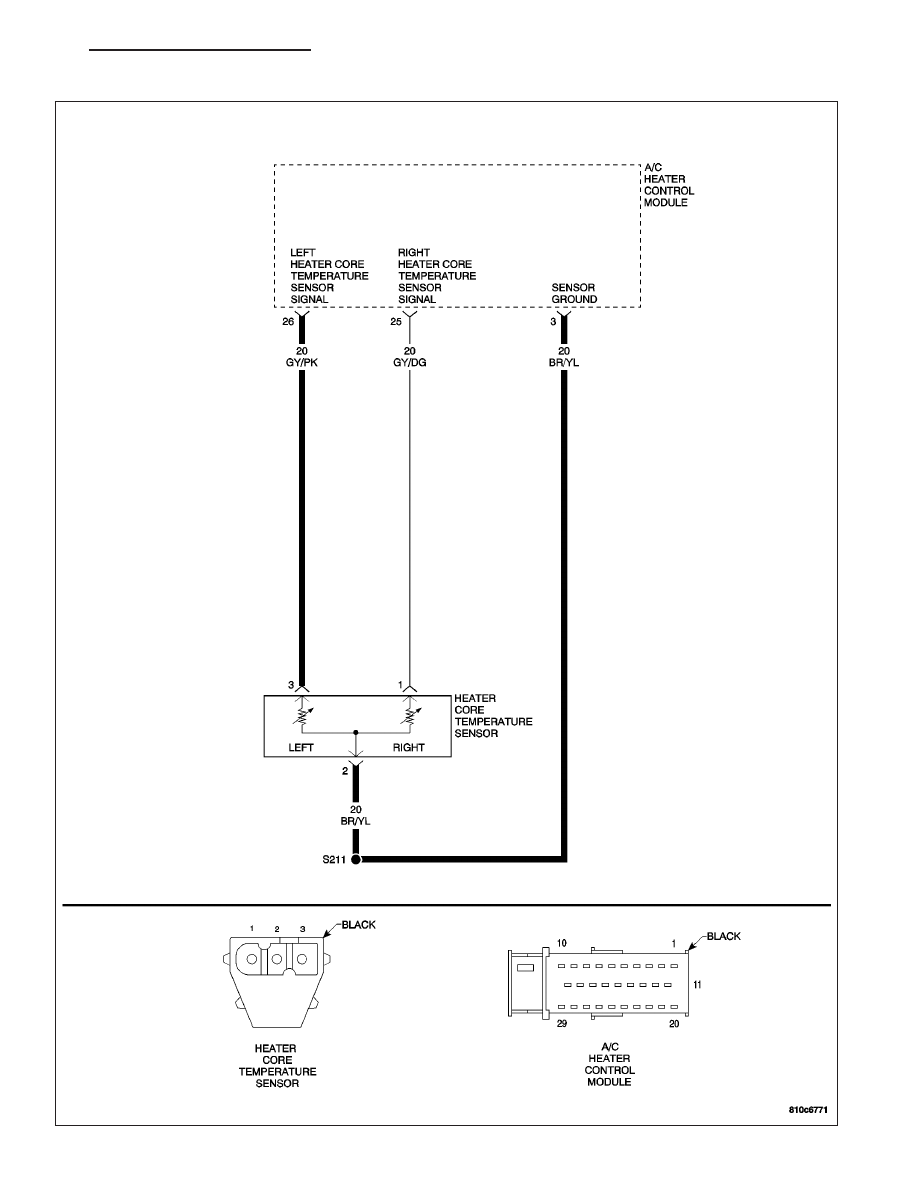

LEFT HEATER CORE TEMPERATURE SENSOR CIRCUIT

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 9

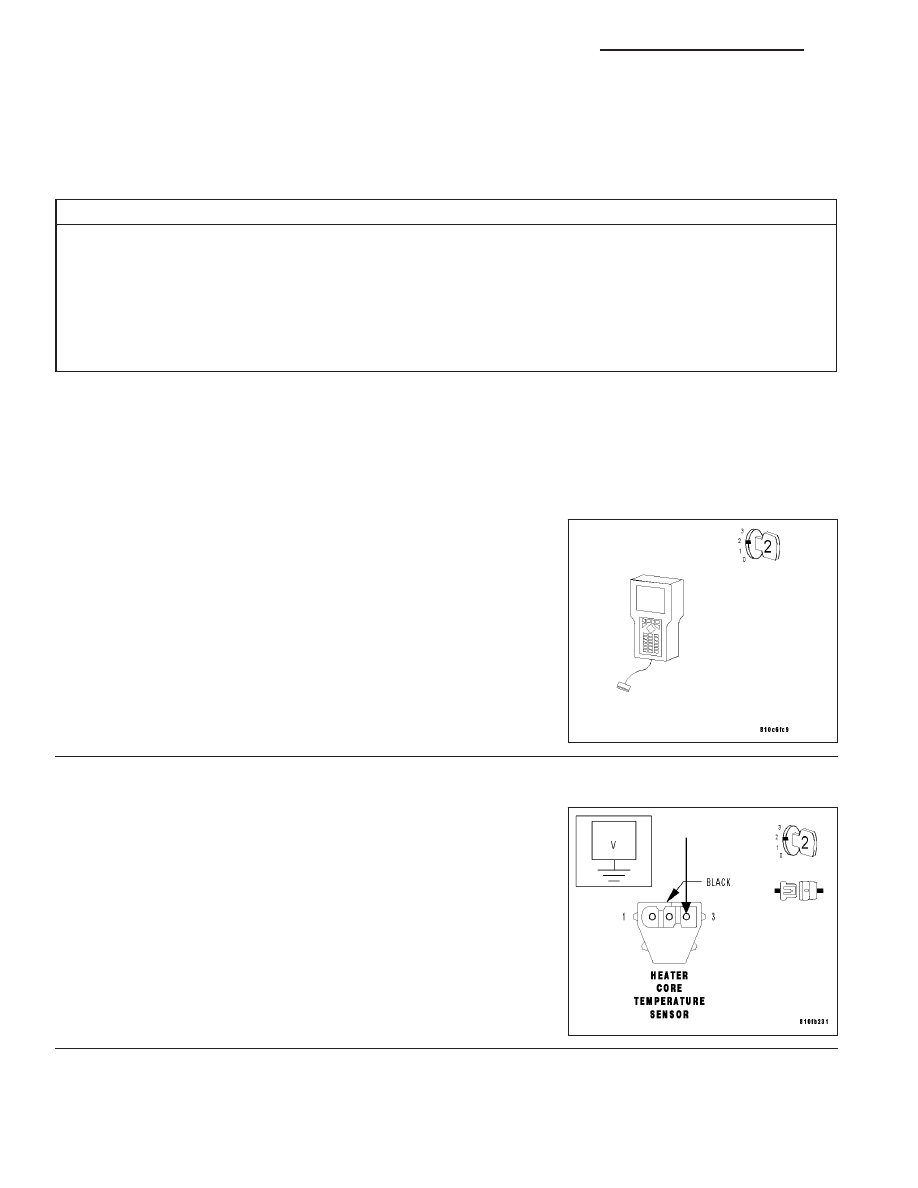

LEFT HEATER CORE TEMPERATURE SENSOR CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: The A/C Heater Control Module detects an abnormally high or low voltage on the Left Heater
Core Temperature Sensor Signal circuit.

POSSIBLE CAUSES

LEFT HEATER CORE TEMPERATURE SENSOR SIGNAL CIRCUIT SHORT TO VOLTAGE

LEFT HEATER CORE TEMPERATURE SENSOR OPEN

LEFT HEATER CORE TEMPERATURE SENSOR SIGNAL CIRCUIT OPEN

LEFT HEATER CORE TEMPERATURE SENSOR GROUND OPEN

LEFT HEATER CORE TEMPERATURE SENSOR SIGNAL CIRCUIT SHORT TO GROUND

A/C HEATER CONTROL MODULE

For a complete HVAC Circuit Diagram, (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

READ LEFT HEATER CORE TEMPERATURE SENSOR VOLTAGE WITH DRB III

T

Turn the ignition on.

With the DRB III

T

, read the Left Heater Core Temperature Sensor volt-

age.

Does the DRB III

T

display LEFT HEATER CORE TEMP: 5.0

VOLTS or greater?

Yes

>> Go to 2

No

>> Go to 6

2.

MEASURE THE VOLTAGE OF THE LEFT HEATER CORE TEMPERATURE SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the Heater Core Temperature Sensor harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Left Heater Core Temperature Sensor Sig-
nal circuit at the Heater Core Temperature Sensor harness connector.

Is the voltage above 5.5 volts?

Yes

>> Repair the Left Heater Core Temperature Sensor Signal

circuit for a short to voltage.

Perform BODY VERIFICATION TEST.

No

>> Go to 3

24 - 10

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH
