AMBIENT TEMPERATURE SENSOR CIRCUIT

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 3

AMBIENT TEMPERATURE SENSOR CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: The A/C Heater Control Module reports an abnormally high or low voltage that is detected by
the Instrument Cluster on the Ambient Temperature Sensor Signal circuit.

POSSIBLE CAUSES

AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT SHORT TO VOLTAGE

AMBIENT TEMPERATURE SENSOR OPEN

AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT OPEN

AMBIENT TEMPERATURE SENSOR GROUND CIRCUIT OPEN

AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT SHORT TO GROUND

INSTRUMENT CLUSTER

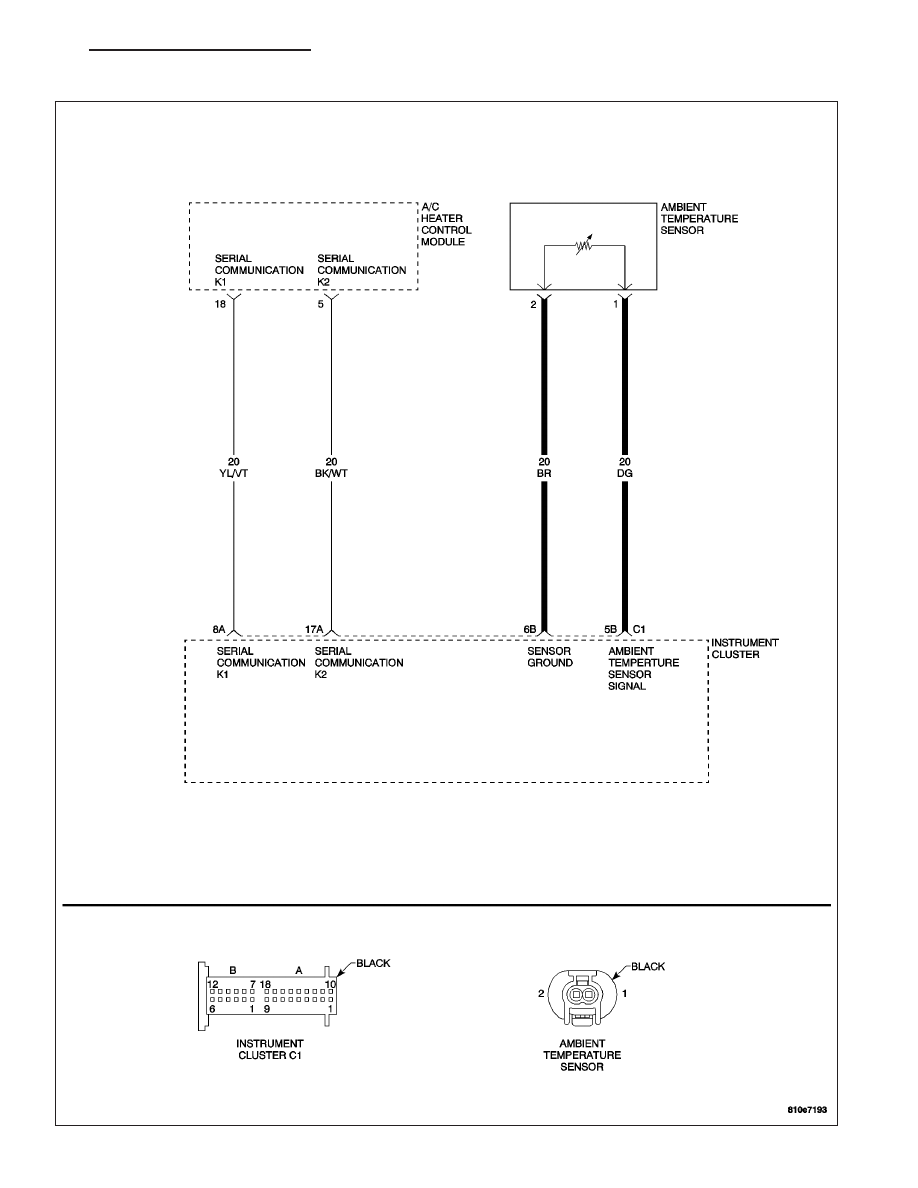

For a complete HVAC Circuit Diagram, (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMATICS AND DIA-
GRAMS).

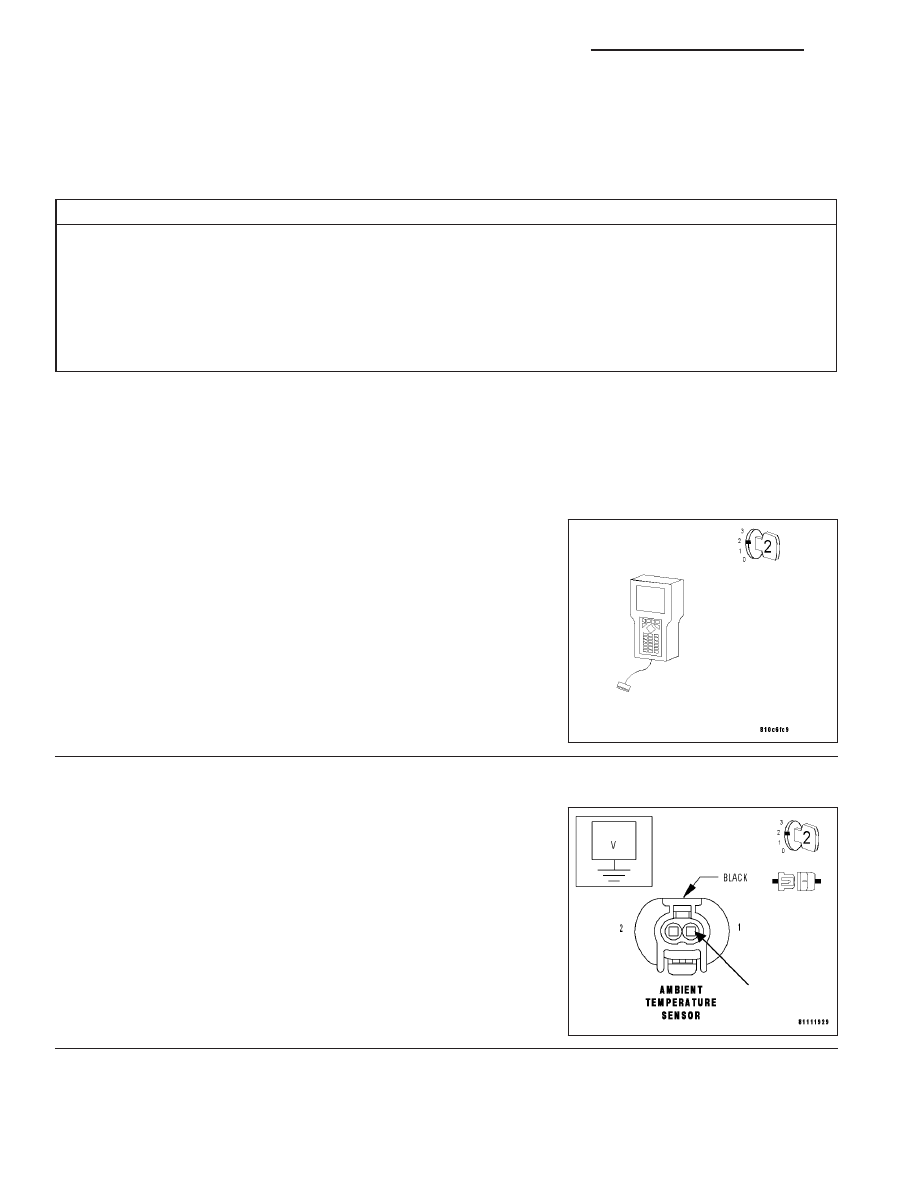

Diagnostic Test

1.

READ AMBIENT TEMPERATURE SENSOR VOLTAGE WITH DRB III

T

Turn the ignition on.

With the DRB III

T

, read the Ambient Temperature Sensor voltage.

Does the DRB III

T

display AMBIENT TEMP: 5.0 VOLTS or

greater?

Yes

>> Go to 2

No

>> Go to 6

2.

MEASURE THE VOLTAGE OF THE AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the Ambient Temperature Sensor harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Ambient Temperature Sensor Signal circuit
at the Ambient Temperature Sensor harness connector.

Is the voltage above 5.5 volts?

Yes

>> Repair the Ambient Temperature Sensor Signal circuit for

a short to voltage.

Perform BODY VERIFICATION TEST.

No

>> Go to 3

24 - 4

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH

AMBIENT TEMPERATURE SENSOR CIRCUIT (CONTINUED)

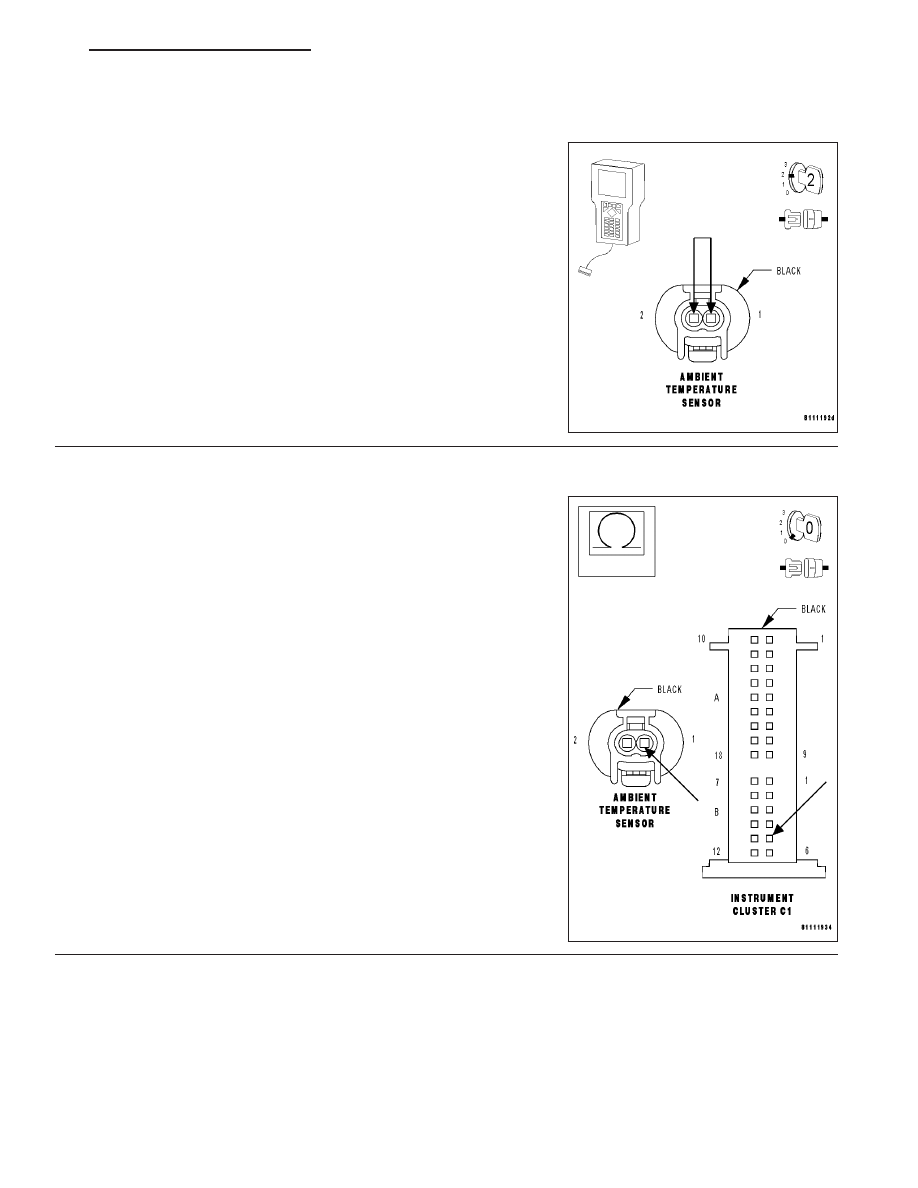

3.

READ AMBIENT TEMPERATURE SENSOR VOLTAGE WITH DRB III

T

Turn the ignition off.

Connect a jumper wire between the Ambient Temperature Sensor Sig-
nal circuit and the Sensor Ground circuit.

Turn the ignition on.

With the DRB III

T

, read the Ambient Temperature Sensor voltage.

Does the DRB III

T

display AMBIENT TEMP: 4.5 VOLTS or

greater?

Yes

>> Go to 4

No

>> Replace the Ambient Temperature Sensor. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/AMBIENT
TEMP SENSOR - REMOVAL)

Perform BODY VERIFICATION TEST.

4.

MEASURE THE RESISTANCE OF THE AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the Instrument Cluster C1 harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance of the Ambient Temperature Sensor Signal cir-
cuit from the Instrument Cluster harness connector to the Ambient
Temperature Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 5

No

>> Repair the Ambient Temperature Sensor Signal circuit for

an open.

Perform BODY VERIFICATION TEST.

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 5

AMBIENT TEMPERATURE SENSOR CIRCUIT (CONTINUED)

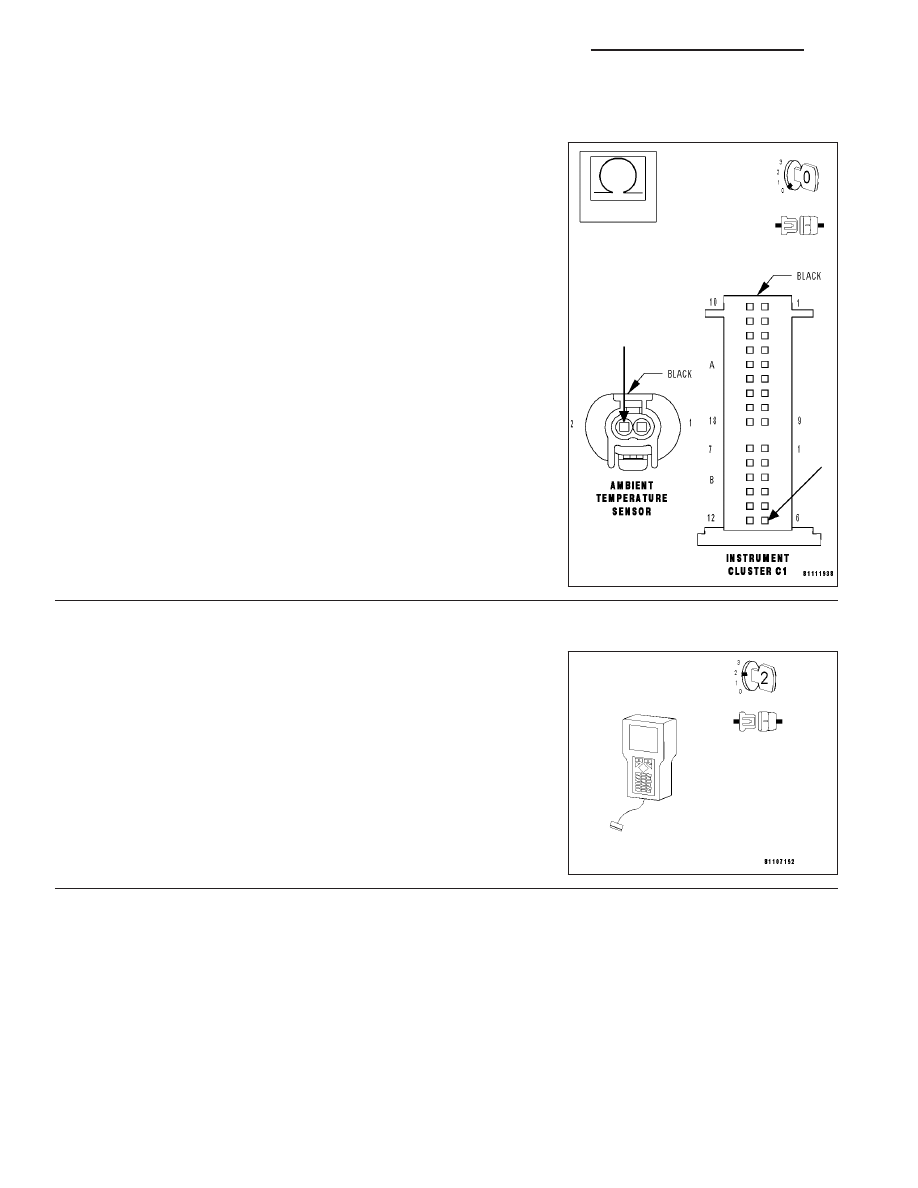

5.

MEASURE THE RESISTANCE OF THE SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance of the Sensor Ground circuit from the Instru-
ment Cluster harness connector to the Ambient Temperature Sensor
harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Instrument Cluster. (Refer to 8 - ELECTRI-

CAL/INSTRUMENT CLUSTER - REMOVAL)

Perform BODY VERIFICATION TEST.

No

>> Repair the Sensor Ground circuit for an open.

Perform BODY VERIFICATION TEST.

6.

READ AMBIENT TEMPERATURE SENSOR VOLTAGE WITH DRB III

T

Turn the ignition off.

Disconnect the Ambient Temperature Sensor harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

With the DRB III

T

, read the Ambient Temperature Sensor voltage.

Does the DRB III

T

display AMBIENT TEMP: 4.5 VOLTS or

greater?

Yes

>> Go to 7

No

>> Go to 9
