Chrysler Crossfire. Manual - part 972

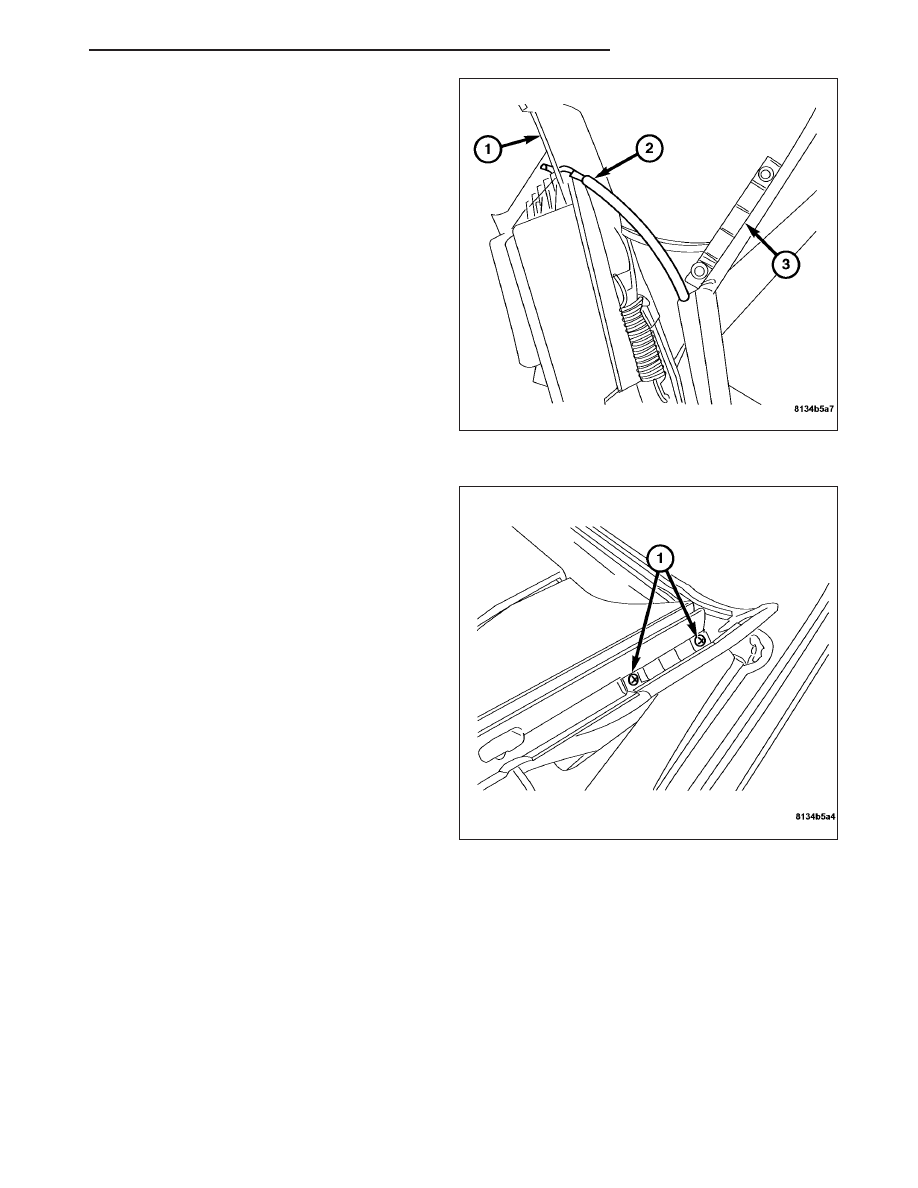

14. Connect the cover support cables (1) to the front

bow (2) (left side shown, right side similar).

15. Install the top to the front bow.

16. Lower the top assembly into the cargo compart-

ment.

17. Install the right and left front bow side cover

retainer screws (1) (two on each side). Tighten
the screws to 2.5 N·m (22 in. lbs.).

ZH

CONVERTIBLE TOP

23 - 559

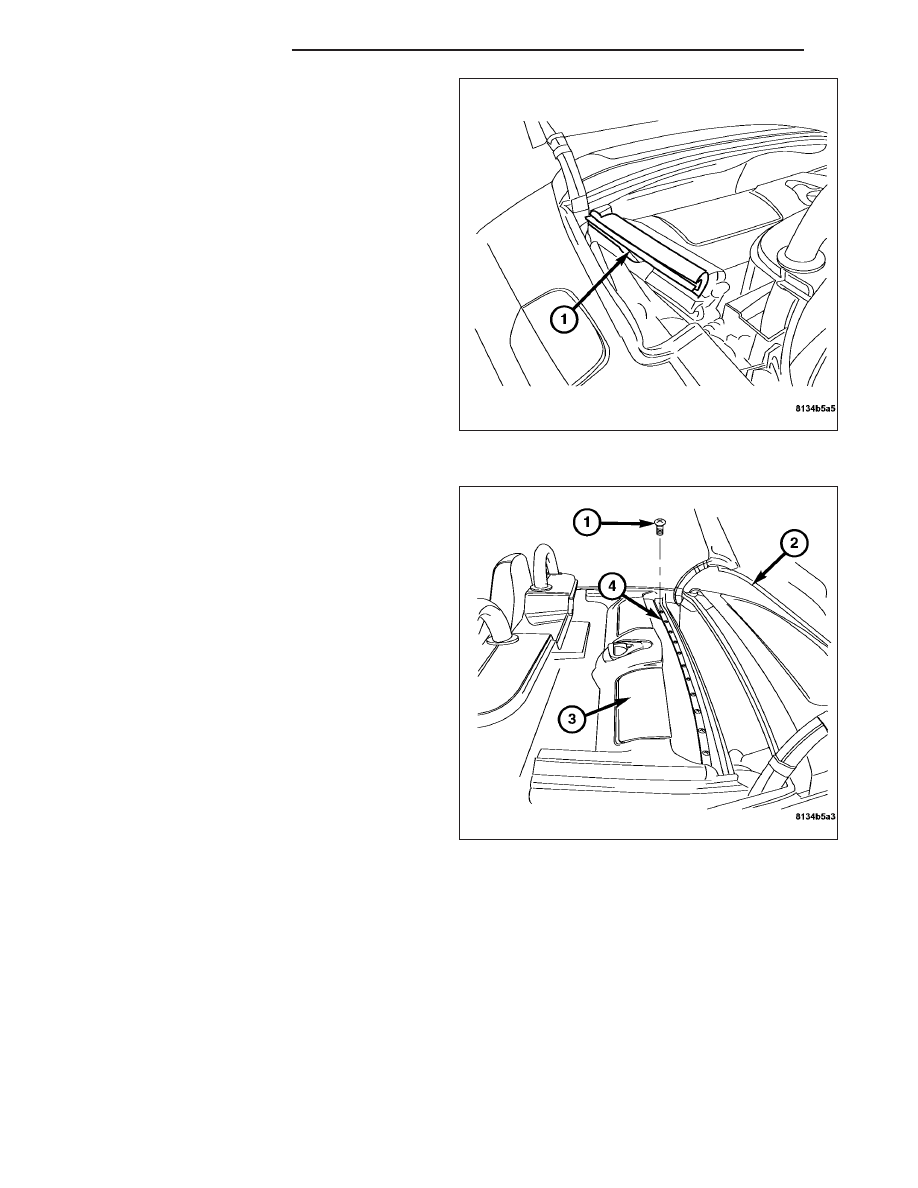

18. Install the left and right front side weather strips

(1) (right side shown, left side similar).

19. Install the front cover retainer (4) and retaining

screws (1). Tighten screw to 5 N·m (44 in. lbs.).

20. Lower tonneau cover down and manually lock

cover into place. (Refer to 23 - BODY/CONVERT-
IBLE TOP - STANDARD PROCEDURE).

21. Connect the negative battery cable.

23 - 560

CONVERTIBLE TOP

ZH

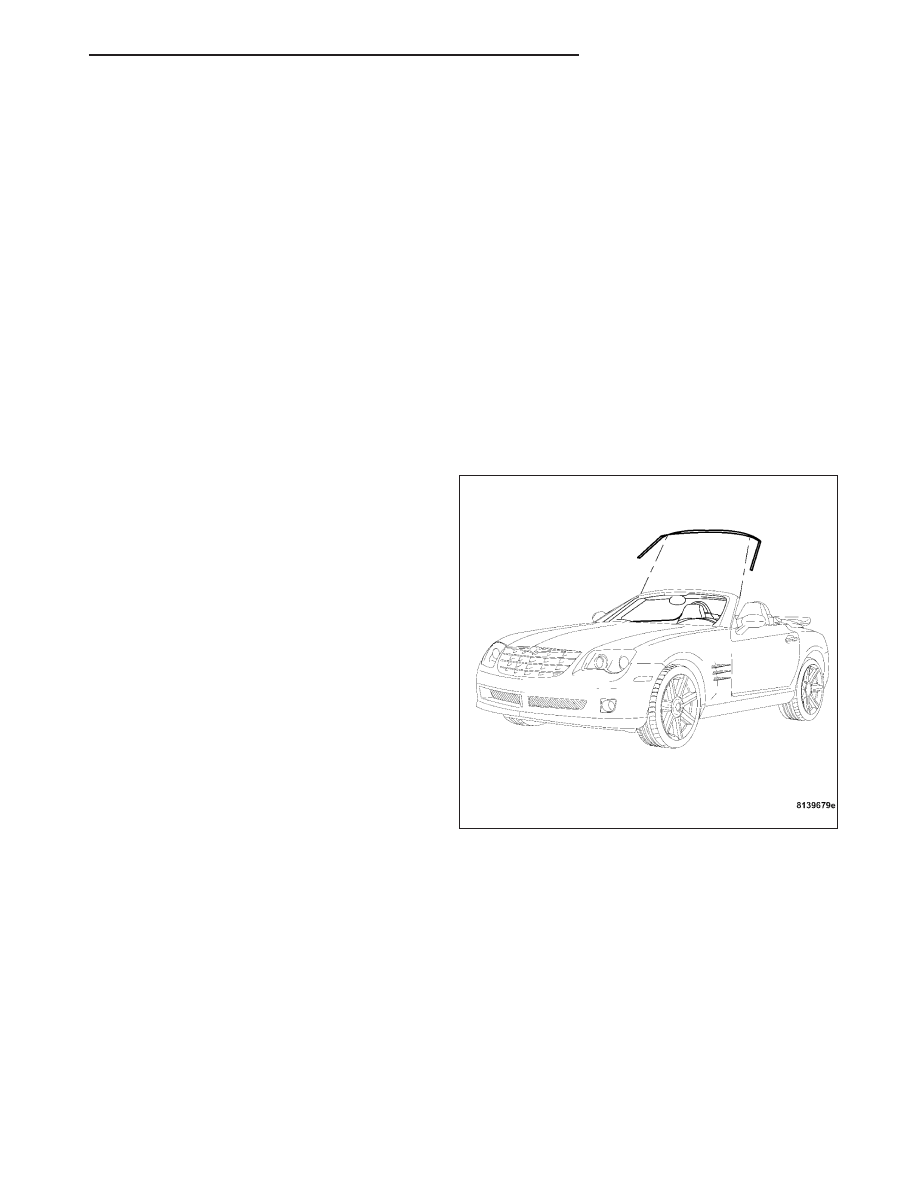

INSTALLATION

1. Position the weatherstrip on the header and pillar.

2. Firmly press downward to seat the weatherstrip in

the flange.

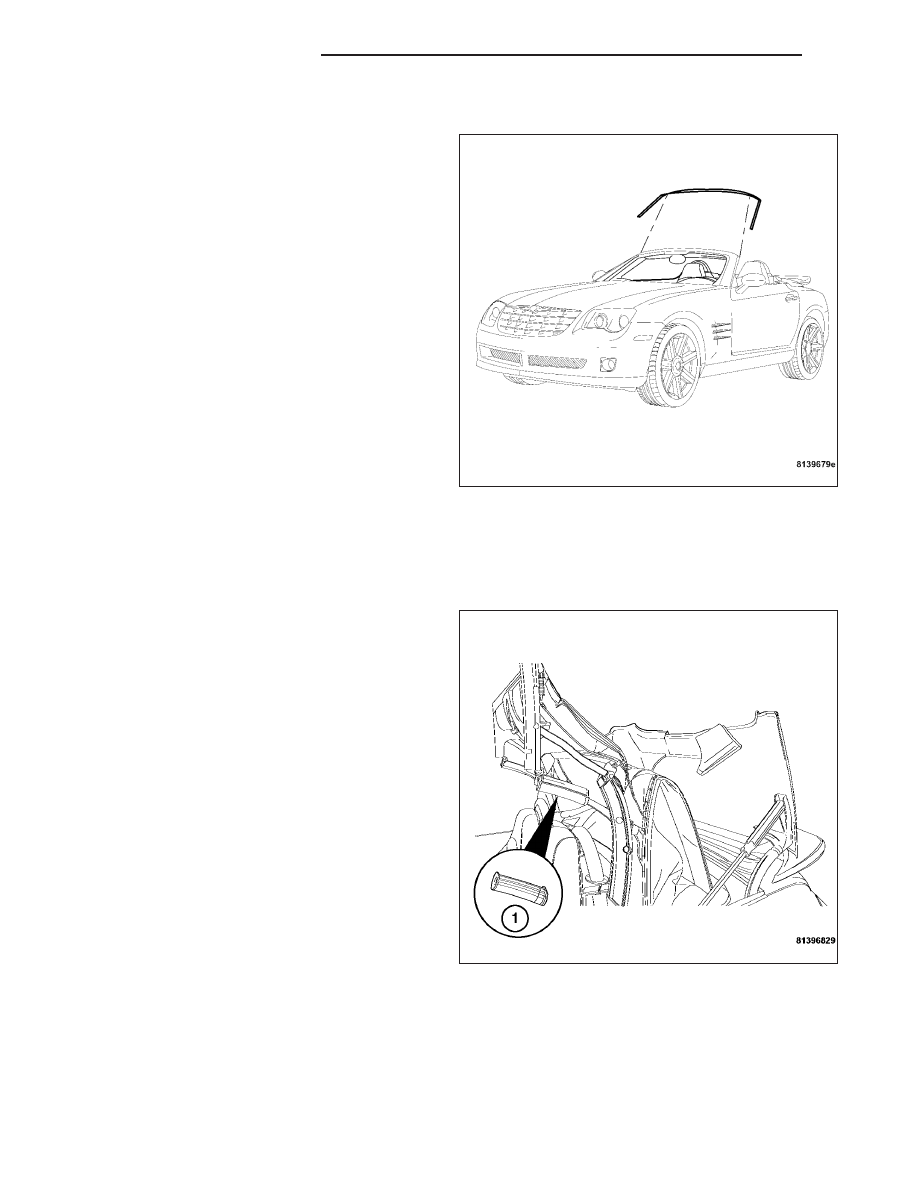

CONVERTIBLE RAIL WEATHERSTRIP

REMOVAL

1. Open the convertible top half way.

2. Remove the convertible top side rail weatherstrip

(1).

23 - 562

WEATHERSTRIP/SEALS

ZH
