Note: All

old

cover

retaining

clips

must

be

removed from the rear bow before the new cover
is to be installed.

Note: The new cover will have a center mark that
needs to be aligned with the rear bow latch.

3. Install the cover (1) onto the rear bow (2). Push the

cover into the rear bow firmly until the cover retain-
ing clips are engaged into the rear bow.

4. Install the rear bow weather strip (2) onto the rear

bow (1).

ZH

CONVERTIBLE TOP

23 - 555

5. Lift up the rear bow and connect the rear defogger

harness connectors (1).

6. Install the right and left cover (1) rear retaining

straps (3) with new rivets (2) (left side shown, right
side similar).

23 - 556

CONVERTIBLE TOP

ZH

7. Install the cover side retainers to the top frame by

sliding the retainer into the frame and pushing up
to lock into place.

8. Install the right and left new retaining rivets (1) (left

side shown, right side similar).

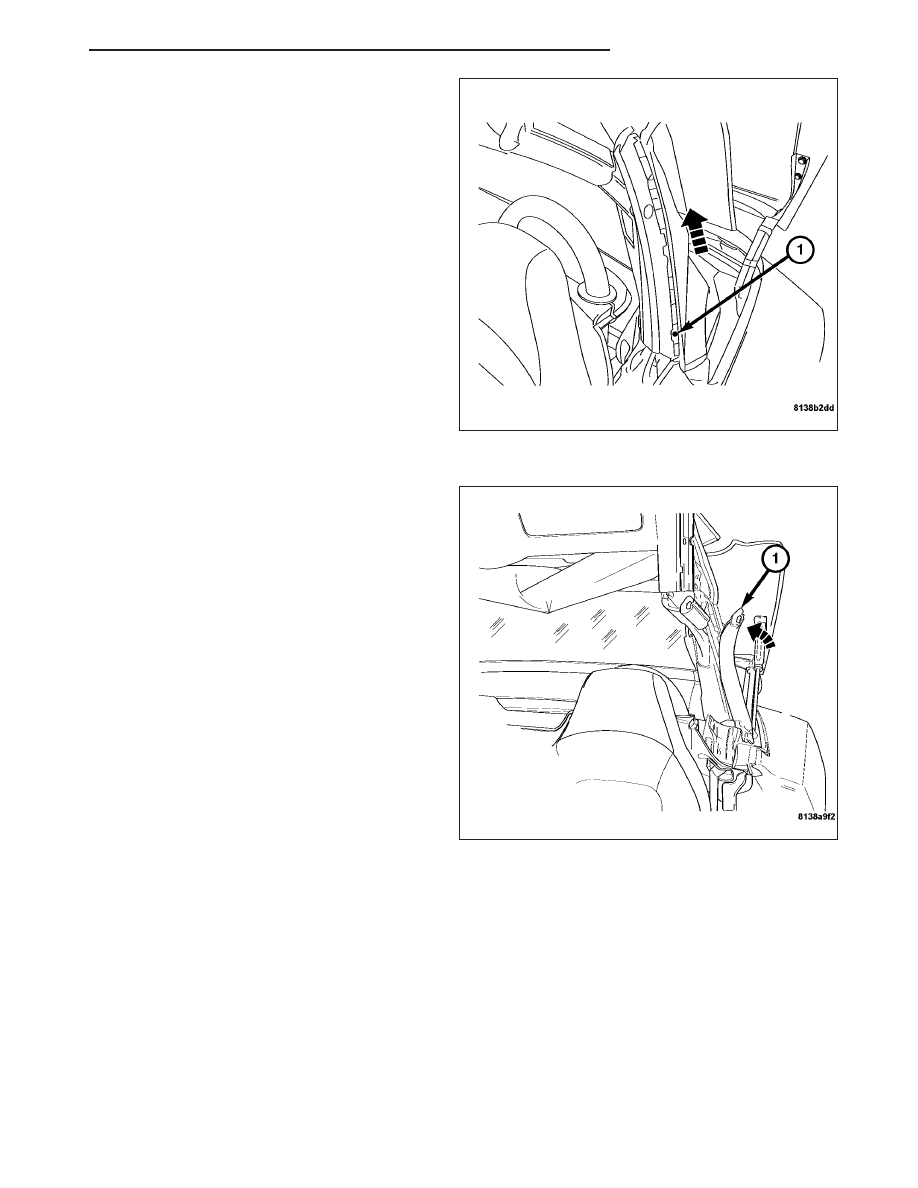

9. Install both rear side weather strips (1).

10. Connect both of the front cover support cables

(left side shown, right side similar).

ZH

CONVERTIBLE TOP

23 - 557

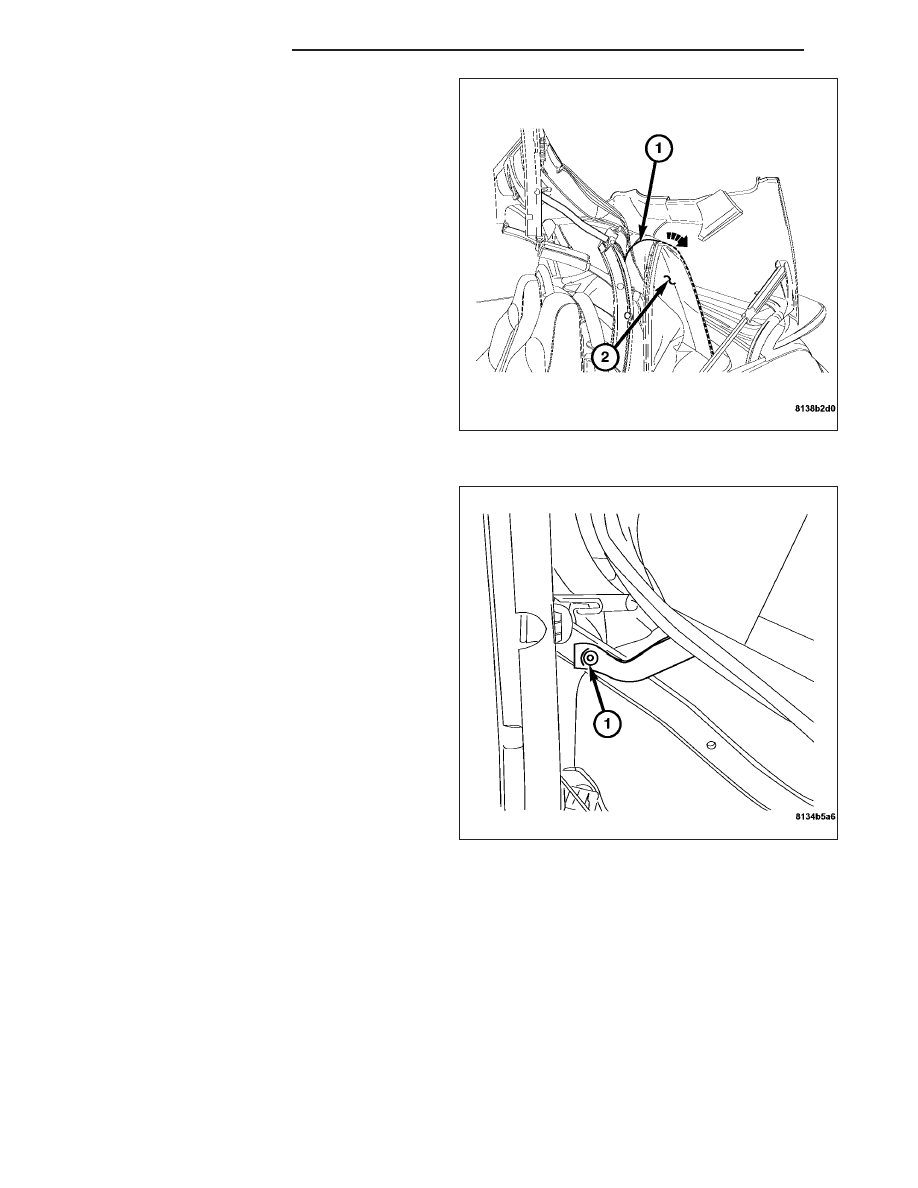

11. Install the cover support cables (1) into the cover

(2) (left side shown, right side similar).

12. Manually place the top in the upright position.

13. Attached the front cover retaining straps with new

rivets (1) (one each side) (left side shown, right
side similar).
