SEAT BACK COVER

REMOVAL

1. Remove the front seat back. (Refer to 23 - BODY/

SEATS/SEAT BACK - REMOVAL).

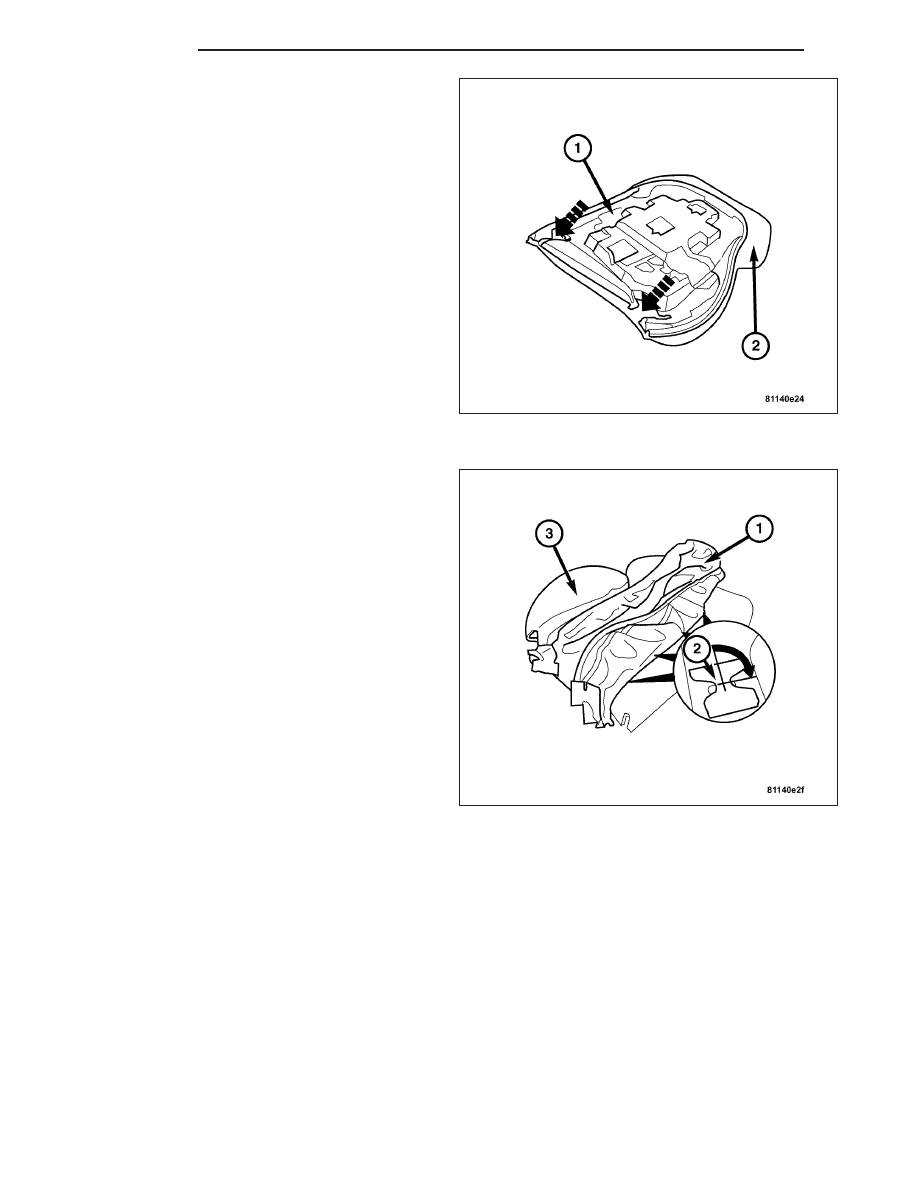

2. Lay the seat back (1) down on a suitable surface

with the cover (2) down.

3. Unhook the cover (2) all the way around on the clip

groove in the rear shell.

4. Remove seat back frame (3) from the foam rubber

pad (2).

ZH

SEATS

23 - 431

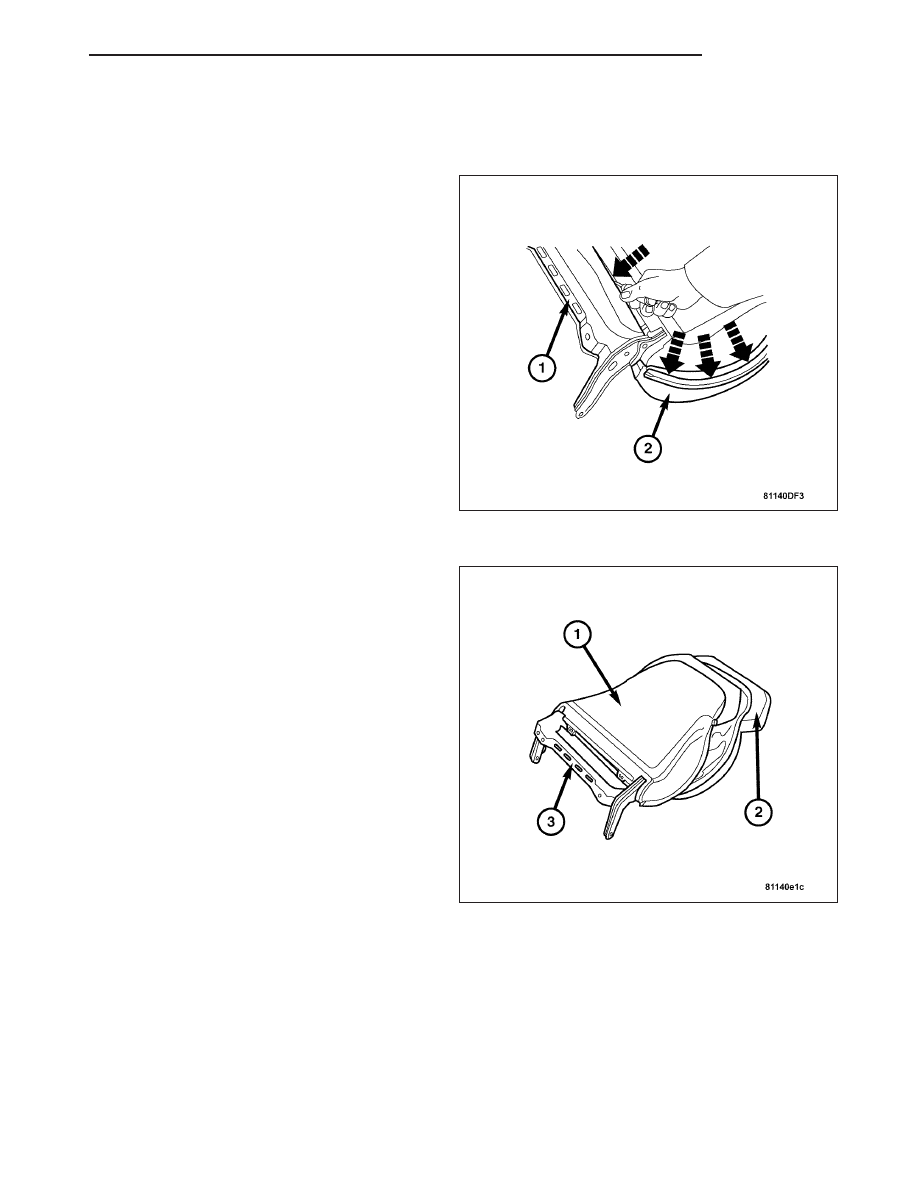

5. Remove the cover (2) from the Velcro

T

strip in area

of seat back (1) hinge area.

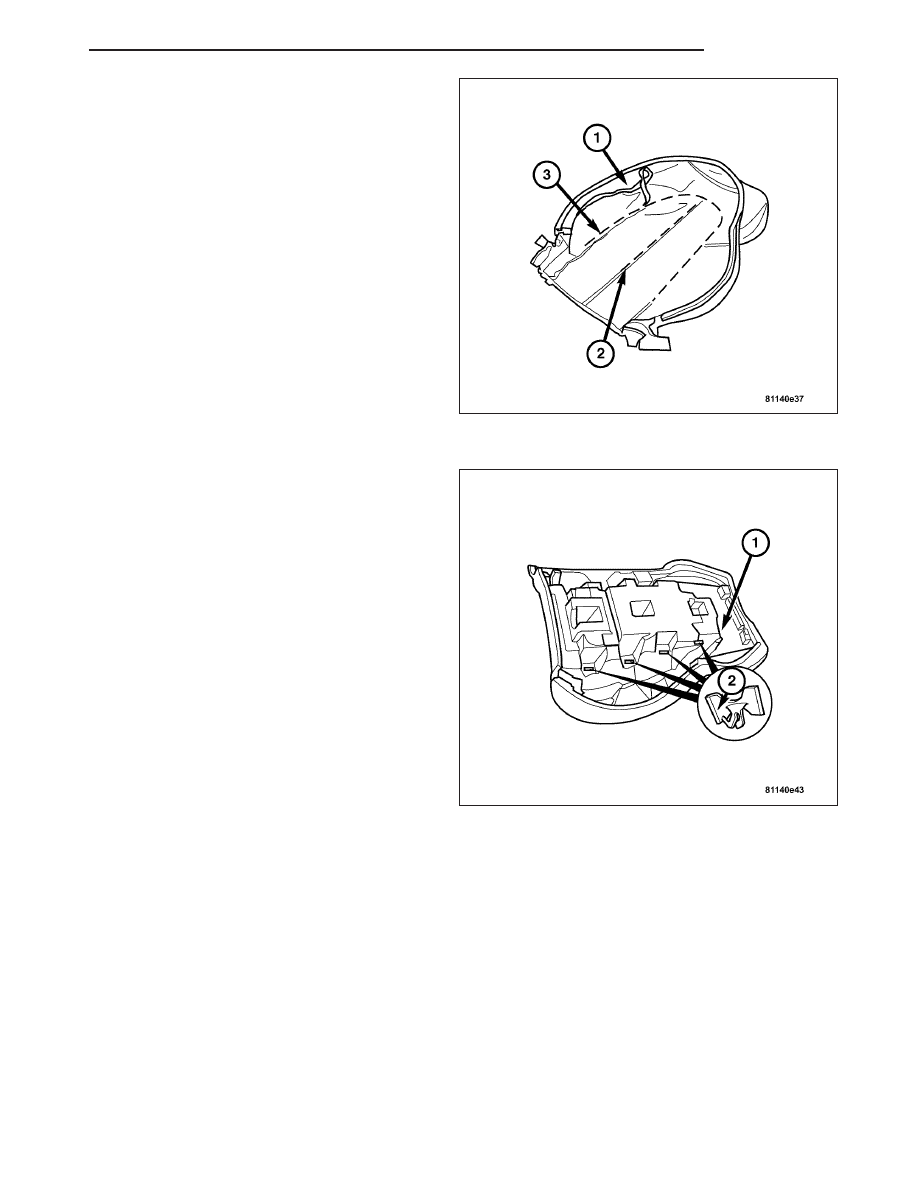

6. Pull the cover (1) over the foam rubber pad (3) in

the upper area.

7. Remove the longitudinal retainers by turning the

upholstery clips (2) 90°.

8. Remove the cover (1) from the foam rubber pad

(3).

23 - 432

SEATS

ZH

9. Pull the upholstery wires (2) out of the fabric

sleeves (3) in the cover (1).

10. Remove the upholstery clips (2) on the rear of the

foam rubber pad (1).

ZH

SEATS

23 - 433

INSTALLATION

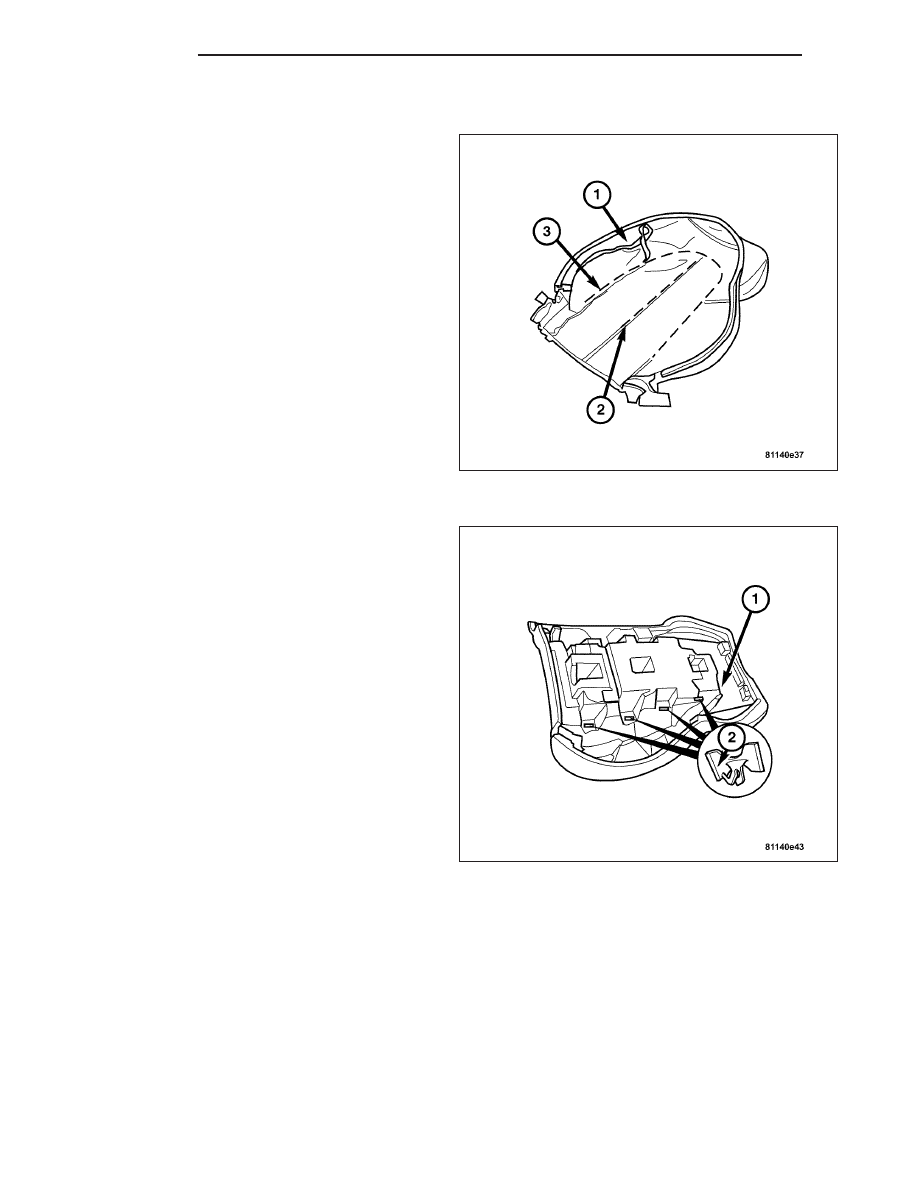

1. Insert the upholstery wires (2) into the fabric

sleeves (3) in the cover (1).

2. Attach the upholstery clips (2) to the rear of the

foam rubber pad (1).

23 - 434

SEATS

ZH
