SEAT

REMOVAL

1. Move the seat (1) all the way back to its lock posi-

tion.

2. Pull the plastic front covering (3) from the seat

tracks.

3. Remove the two front seat track bolts (2).

4. Move the seat all the way forward to its lock posi-

tion.

5. Remove the bolt (2) on the seat track for the seat

belt mounting.

6. Remove the belt end from the seat adjuster.

7. Remove the rear two bolts (1) attaching the seat

track to the floor.

8. Disconnect the electrical connectors for the seat

heater and the electrical seat adjustment.

9. Move the seat backward, lift up and then remove

from the vehicle.

ZH

SEATS

23 - 427

INSTALLATION

1. Install the seats into the vehicle.

2. Connect the electrical connectors for the seat

heater and the electrical seat adjustment.

3. Insert the bolts (1) in the bolt holes in the rear of

the seat track.

4. Tighten the two rear seat track bolts (1). Tighten to

50 N·m (37 ft. lbs.).

5. Install the belt end fitting to the seat adjuster.

Note: Tighten the bolt for the belt end fitting only
so that it can be moved.

6. Install the bolt (2) at the belt end fitting. Tighten to

35 N·m (26 ft. lbs.).

7. Move the seat all the way backwards.

8. Install the two front seat track bolts (2). Tighten to

50 N·m (37 ft. lbs.).

9. Install the plastic covering (3) to the seat tracks.

23 - 428

SEATS

ZH

SEAT BACK

REMOVAL

REMOVAL - SEAT BACK

1. Remove the front seat. (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL).

2. Remove the seat cushion. (Refer to 23 - BODY/

SEATS/SEAT CUSHION - REMOVAL).

3. Loosen the bolt on the seat height adjustment by

removing the left and right bolts (2).

4. Remove the bolts (1) from the seat back.

5. Disconnect the seat back heater and adjustment

electrical connectors.

6. Remove the seat back from the frame.

REMOVAL - PLASTIC BACK COVER

1. Remove the cover on the seat back (only down to

step 6). (Refer to 23 - BODY/SEATS/SEAT BACK
COVER - REMOVAL).

Note: Use T25 Torx socket.

2. Remove the screws (1) on left and right sides.

3. Unhook the plastic back cover at the top of the

seat back frame (2) and remove it from the seat
back frame.

ZH

SEATS

23 - 429

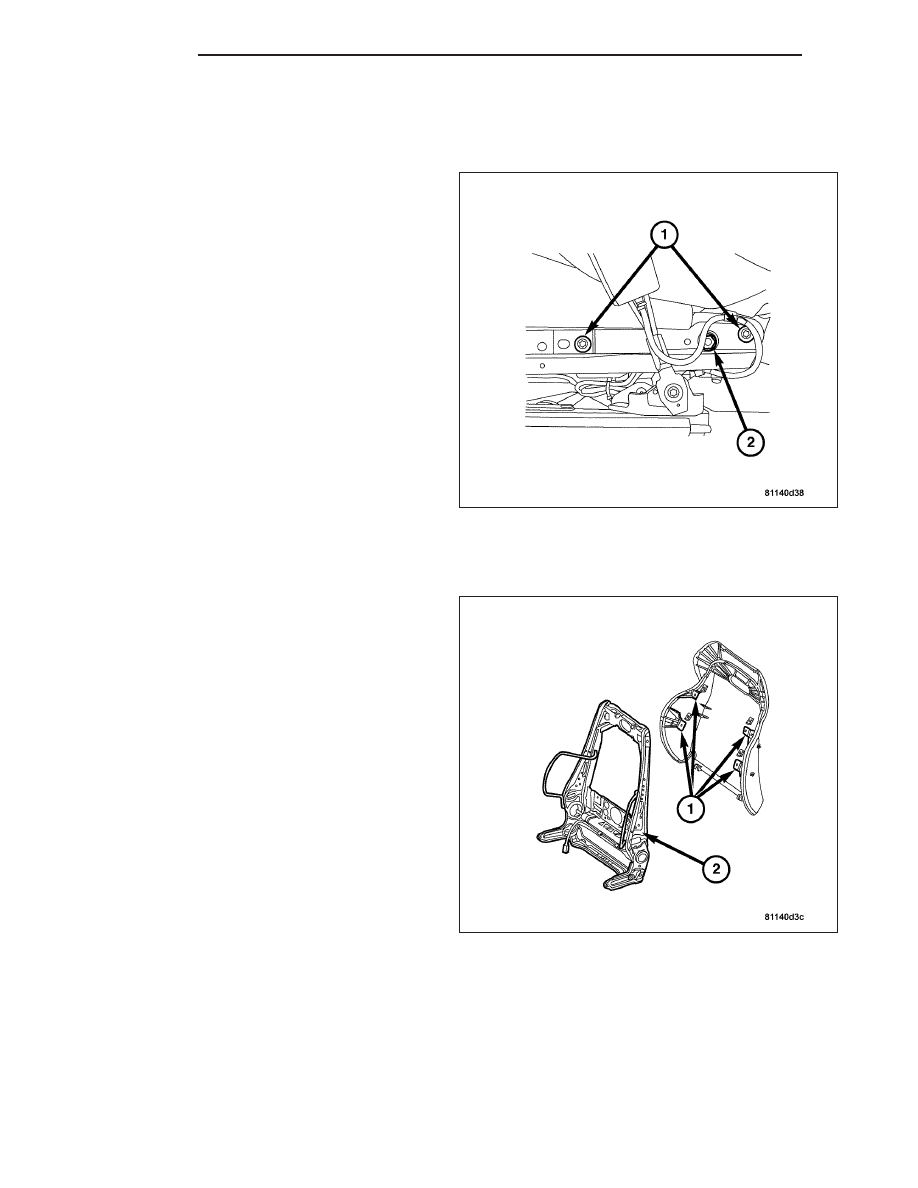

INSTALLATION

INSTALLATION - SEAT BACK

1. Install the seat back to the frame.

2. Connect the seat back heater and adjustment elec-

trical connectors.

3. Install the bolts (1) to the seat back. Tighten to 35

N·m (26 ft. lbs.).

4. Install the seat height adjustment by installing the

left and right bolts (2). Tighten to 24 N·m (18 ft.
lbs.).

5. Install the seat cushion. (Refer to 23 - BODY/

SEATS/SEAT CUSHION - INSTALLATION).

6. Install the front seat. (Refer to 23 - BODY/SEATS/

SEAT - INSTALLATION).

INSTALLATION - PLASTIC BACK COVER

1. Install the plastic back cover on the top of the seat

back frame (2).

2. Install the screws (1) on left and right sides.

3. Install the cover on the seat back. (Refer to 23 -

BODY/SEATS/SEAT

BACK

COVER

-

INSTALLATION).

23 - 430

SEATS

ZH
