REMOVAL

REMOVAL - GLOVE COMPARTMENT

1. Remove the side air nozzle.

2. Remove the lower instrument panel (1). (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL ASSEMBLY - REMOVAL).

3. Open the glove compartment.

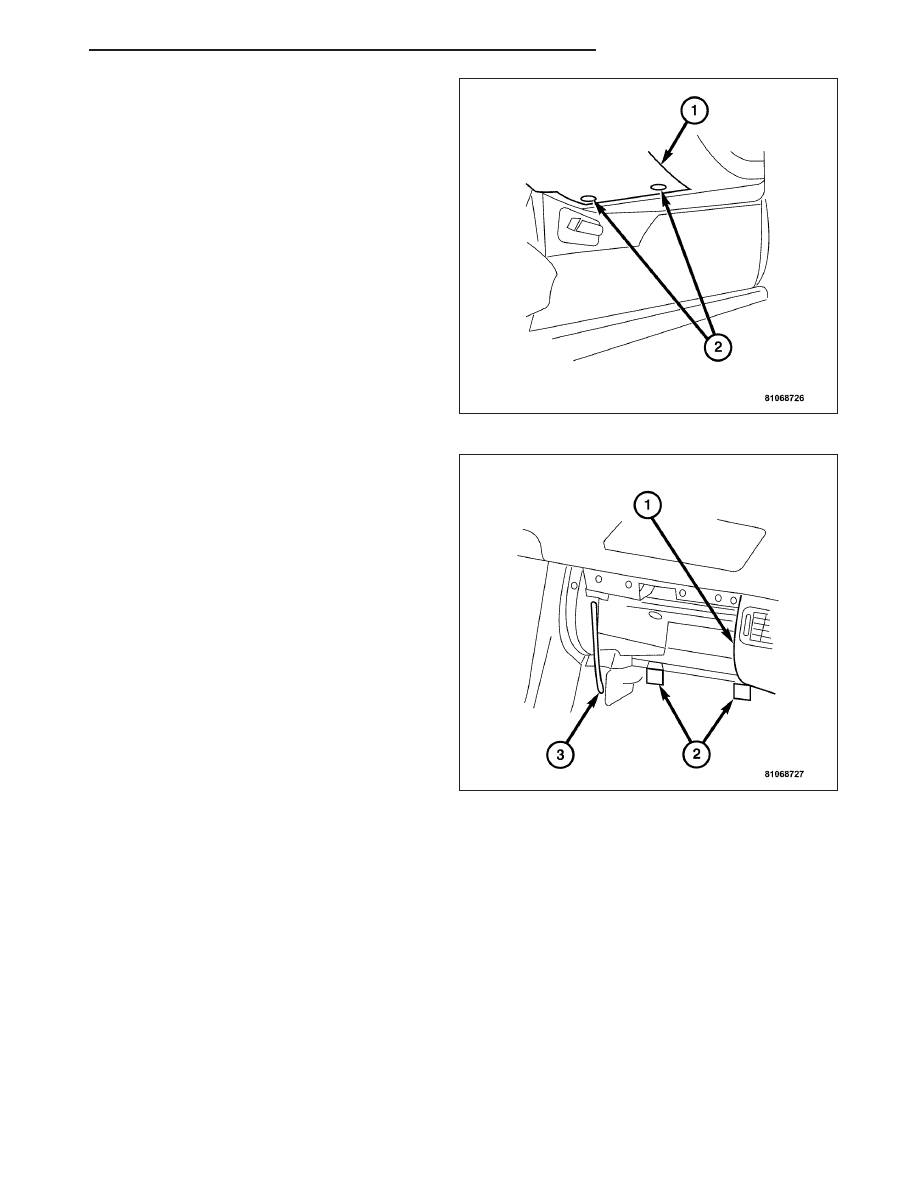

4. Remove the cover at the top of the glove compart-

ment opening (2).

5. Remove the glove compartment lamp (1) and dis-

connect the electrical connection.

ZH

INSTRUMENT PANEL

23 - 343

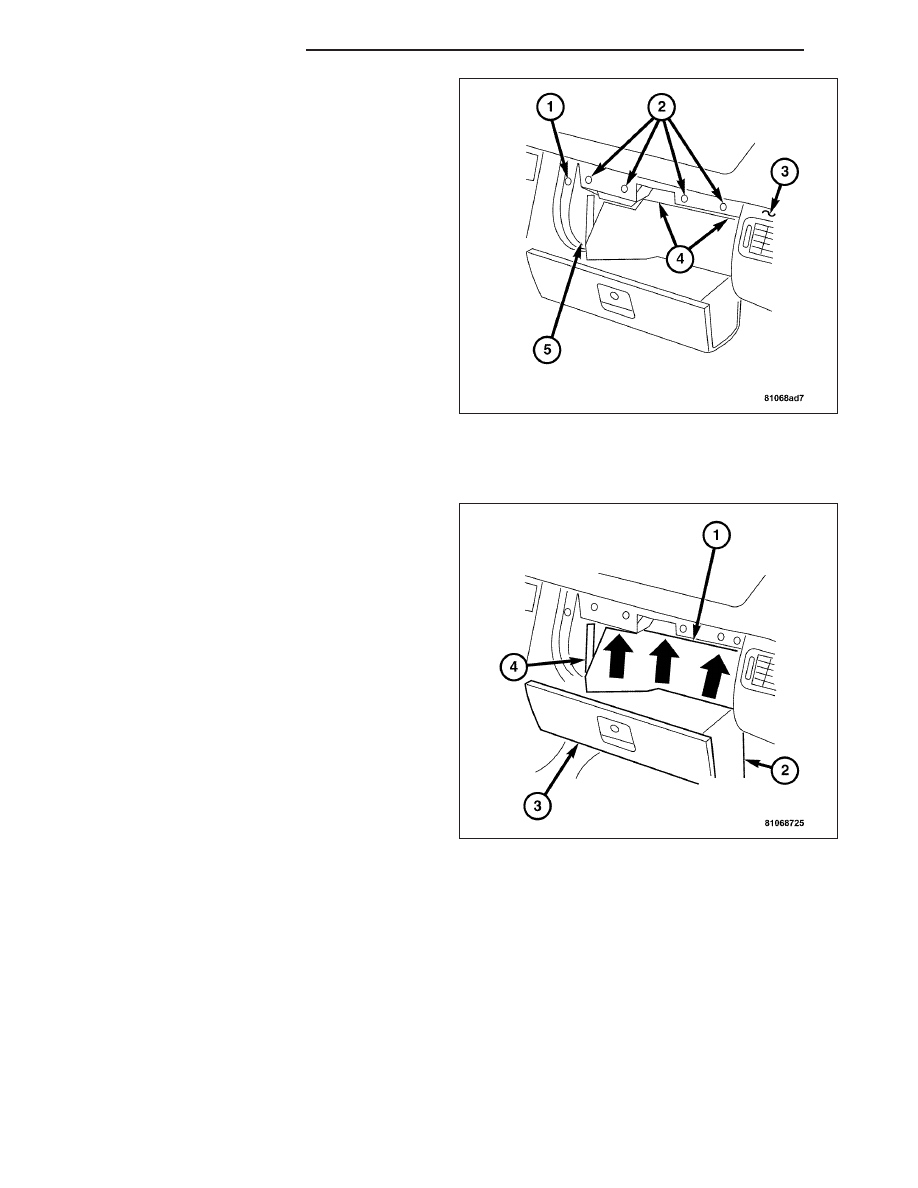

6. Remove the screws (1, 2, 4, and 5) around the

opening and the screw (3) on the side of the instru-
ment panel.

7. Remove the glove compartment from the vehicle.

REMOVAL - DRAWER

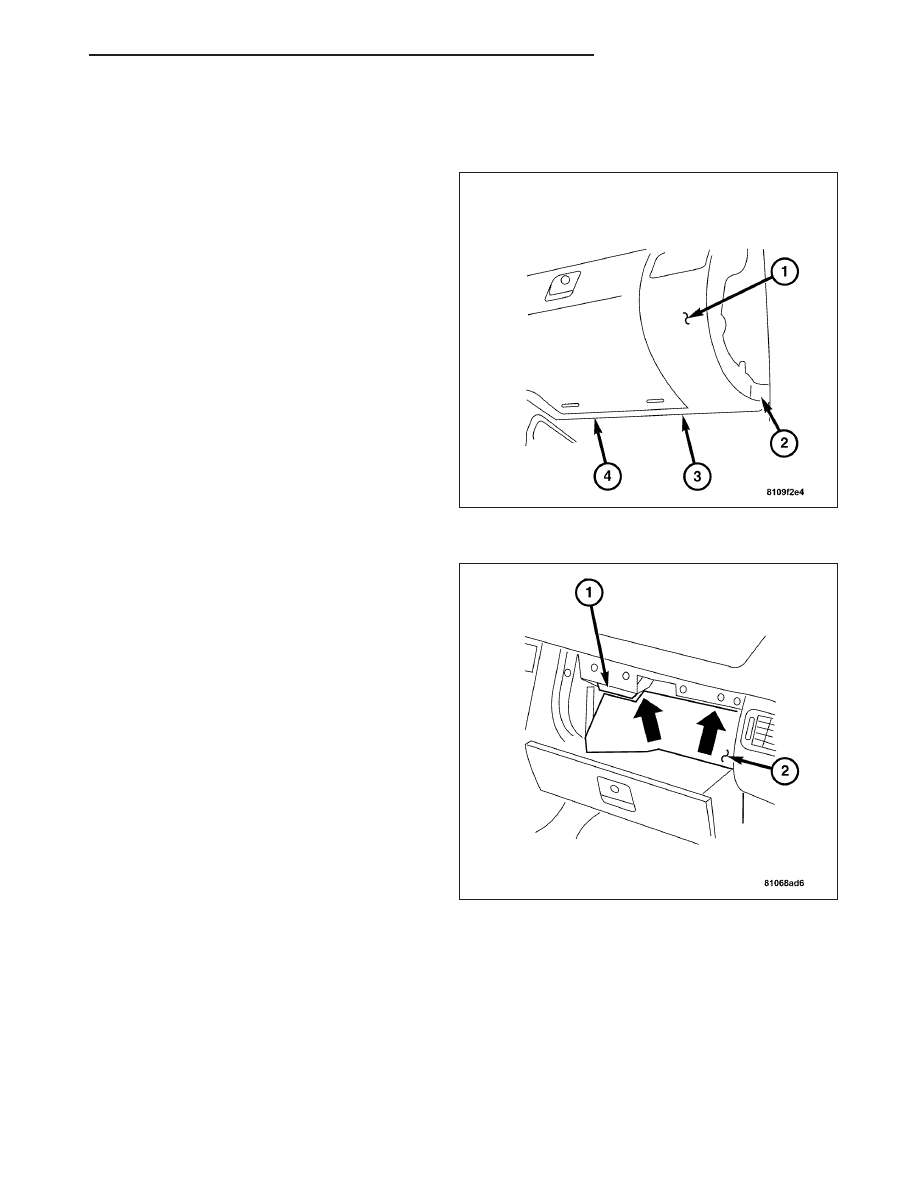

1. Open the glove compartment drawer (3).

2. Disconnect the retaining rail for the interior cover-

ing (1) at the top with a plastic wedge.

3. Disconnect the insert clip from the damper shock

(2).

4. Remove the damper shock.

23 - 344

INSTRUMENT PANEL

ZH

5. Remove the screws (2) from both of the hinges.

6. Pull the glove compartment drawer out of the

hinges (2).

7. Remove the clip at the bottom of the retaining strap

and unhook the retaining strap (3).

8. Remove the glove compartment drawer from the

vehicle.

ZH

INSTRUMENT PANEL

23 - 345

INSTALLATION

INSTALLATION - GLOVE COMPARTMENT

Note: When installing the air duct, check the clips
and exposed electrical connections for the glove
compartment illumination and route through the
opening.

1. Install glove compartment.

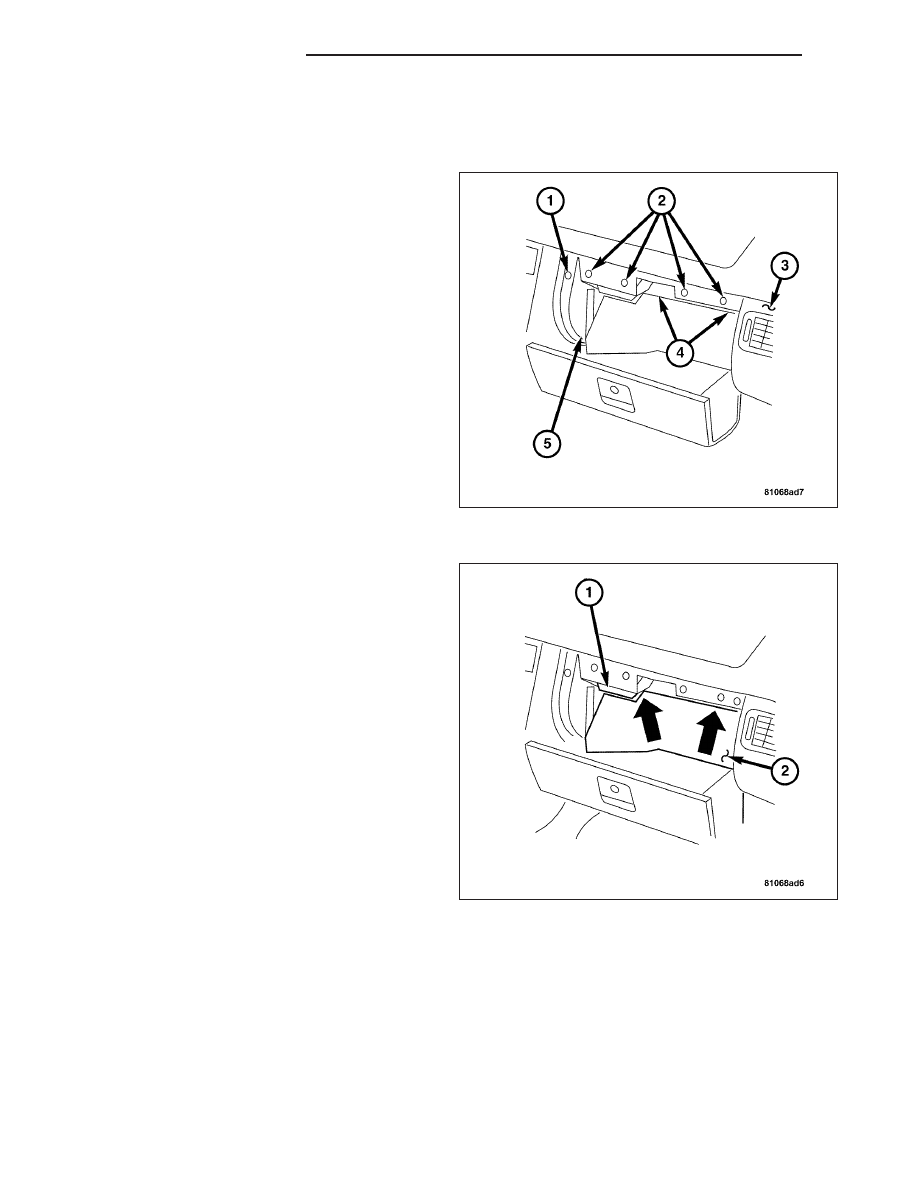

2. Install the screws (1, 2, 4 and 5) around the

opening.

3. Connect the glove compartment lamp electrical

connector and install.

4. Install the cover (2) at the top of the glove compart-

ment opening.

23 - 346

INSTRUMENT PANEL

ZH
