INSTALLATION

INSTALLATION - SPOILER WING

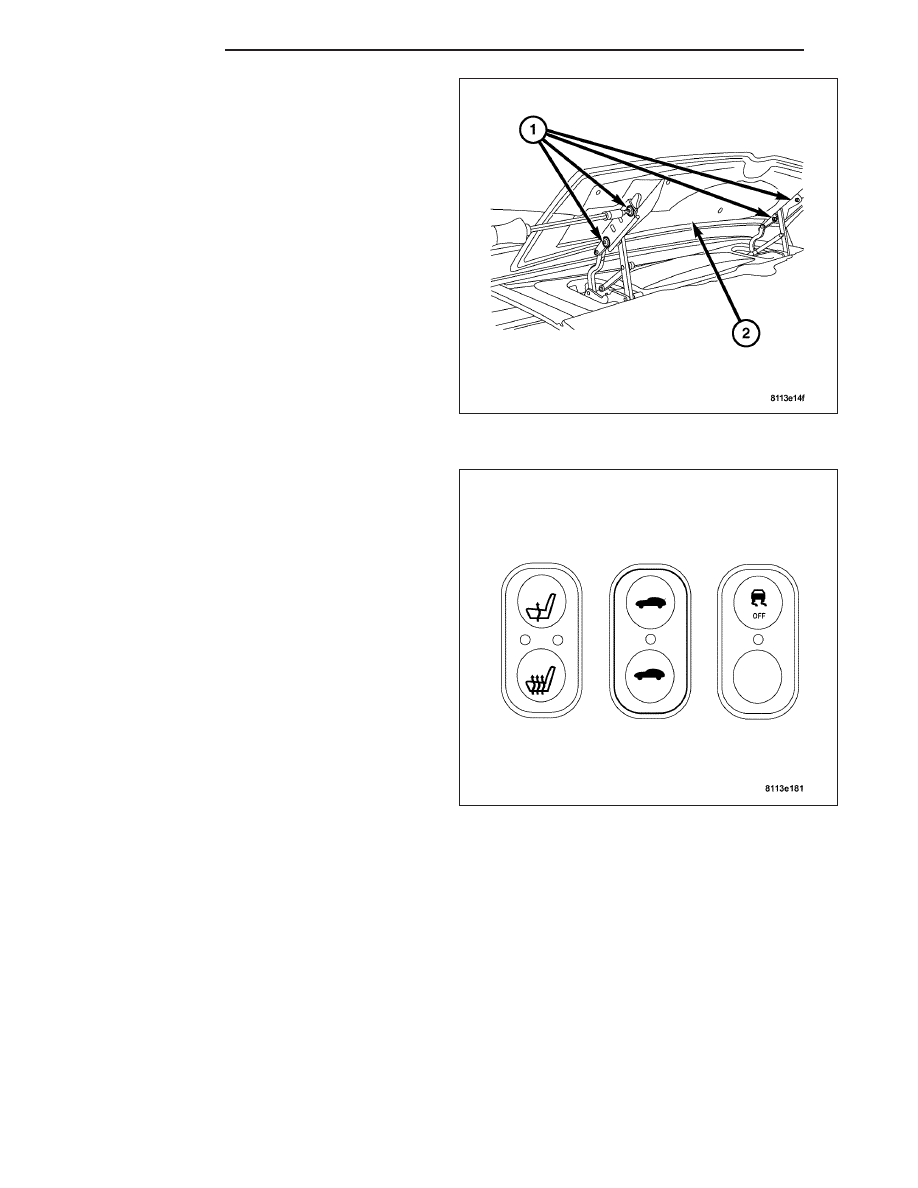

1. Install the rear spoiler wing (2) onto the spoiler link-

age. Tighten to 8 N·m (71 in. lbs.).

2. Install the four screws (1) attaching the rear spoiler

wing the linkage.

3. Move the spoiler to its down position verifying the

spoiler wings alignment to the vehicle’s body.

ZH

EXTERIOR

23 - 315

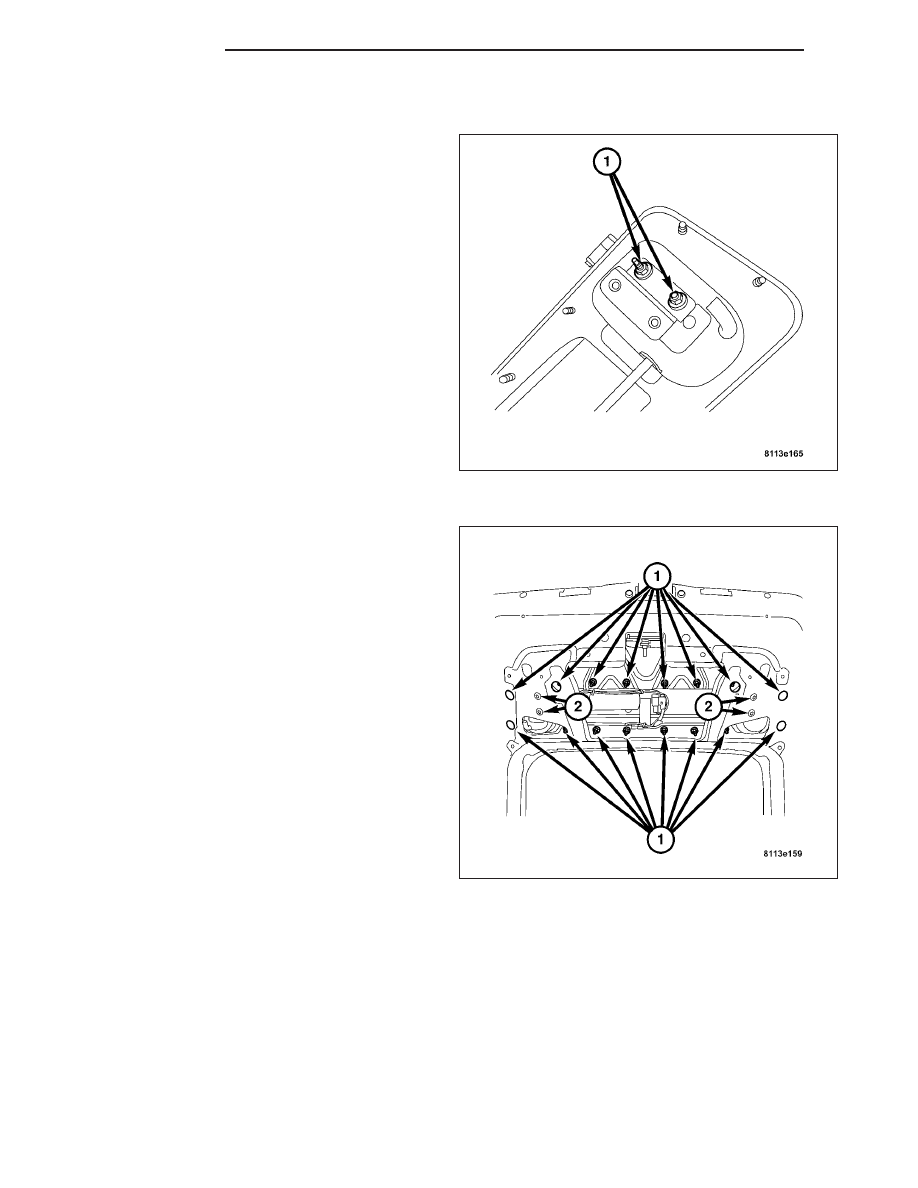

INSTALLATION - MOUNTING PLATE

1. Install the mounting bracket to the mounting plate.

Tighten to 8 N·m (71 in. lbs.).

2. Install the mounting plate to the rear liftgate.

3. Install the sixteen mounting nuts (1) attaching the

mounting plate to the rear liftgate. Tighten to 2.5
N·m (19 in. lbs.).

4. Install the two mounting nuts (2) attaching the

mounting plate to the rear liftgate. Tighten to 2.5
N·m (19 in. lbs.).

5. Install the two drain tubes.

23 - 316

EXTERIOR

ZH

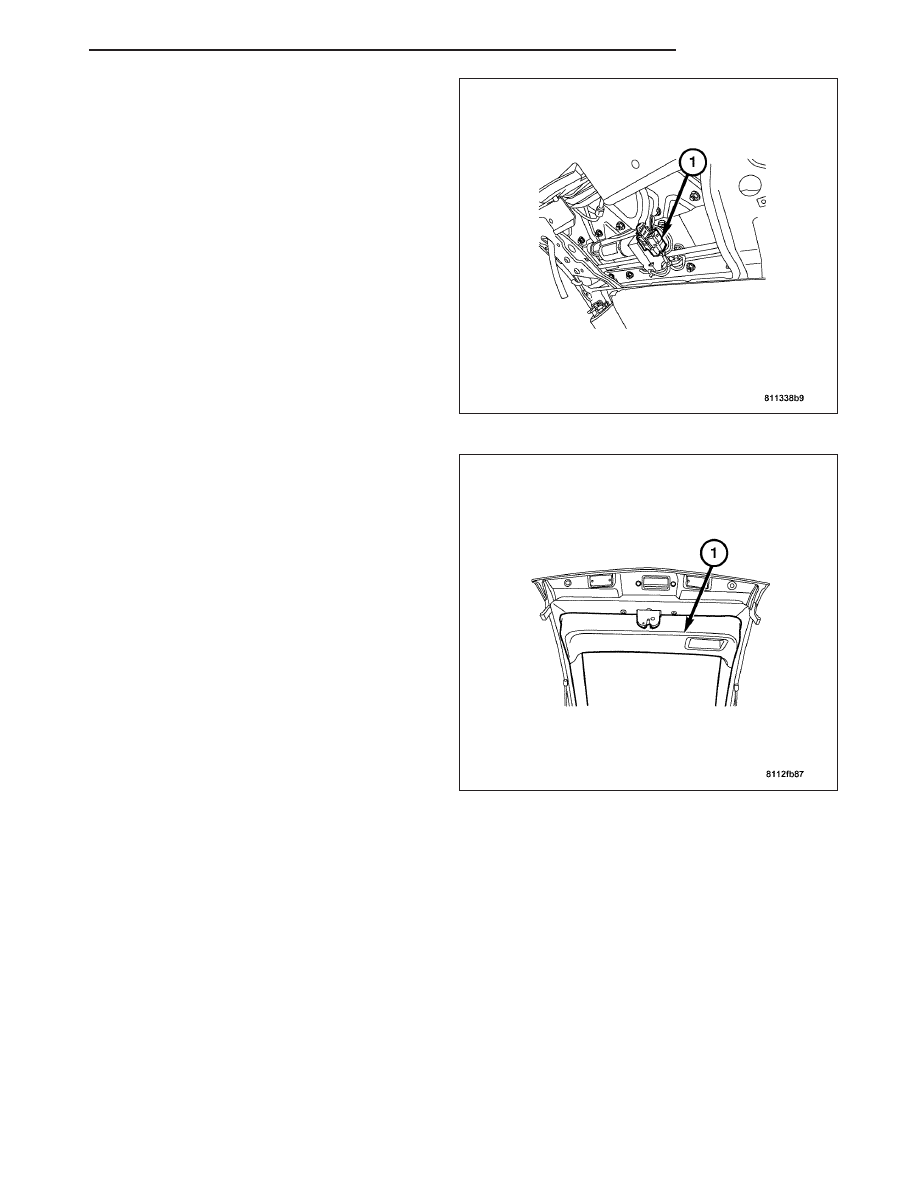

6. Connect the spoiler electrical connections (1).

7. Install the lower trim panel (1). (Refer to 23 -

BODY/DECKLID/HATCH/LIFTGATE/TAILGATE/
TRIM PANEL - INSTALLATION).

ZH

EXTERIOR

23 - 317

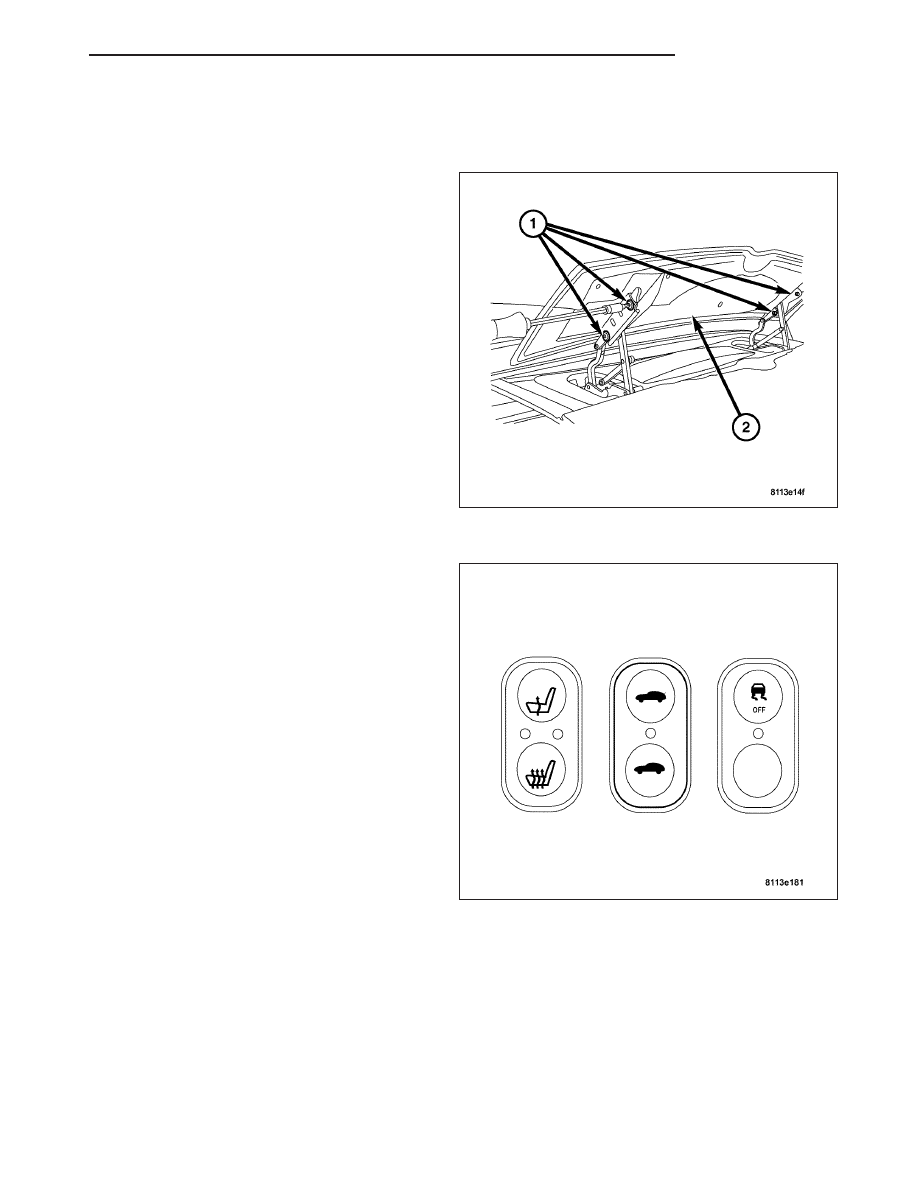

8. Install the spoiler wing (2) to the linkage (1). (Refer

to

23

-

BODY/EXTERIOR/SPOILER

-

INSTALLATION).

9. Verify the rear spoiler operation by using the man-

ual override switch to operate the spoiler making
sure

there

is

smooth

operation

and

proper

alignment.
