EXTERIOR NAME PLATES

REMOVAL

REMOVAL - WITH DOUBLE SIDED TAPE

CAUTION: Use care when removing any component that is attached to the vehicles painted surface. Take
the necessary precautions to avoid paint damage while servicing the vehicle.

1. Mark the reference points before removing the name plate.

2. Using a heat gun, gently apply heat in a circular motion to loosen the adhesive bond.

3. Using a nonmetallic prying device, such as a plastic or wood trim stick, gently pry up at the corners and remove.

4. Clean off all traces of adhesive or double sided tape from the panel with a general purpose adhesive remover.

REMOVAL - WITH ADHESIVES

CAUTION: Use care when removing any component that is attached to the vehicles painted surface. Take
the necessary precautions to avoid paint damage while servicing the vehicle.

1. Mark the reference points before removing.

2. Using a heat gun, gently apply heat in a circular motion to loosen the adhesive bond.

3. With a fingernail, lift up and peel away badging/tape from the panel, using a heat gun as you go.

4. Clean off all traces of adhesive from the panel(s) with a general purpose adhesive remover.

INSTALLATION

INSTALLATION - WITH DOUBLE SIDED TAPE

1. Prep the painted surface for the application of the new adhesive.

Note: Use a commercially available and approved Wax and Grease remover to prep the painted surface.

2. Align the badging to the previously marked reference points.

3. Install and press securely to assure full adhesive contact.

4. Clean away any marked reference points from the panel.

INSTALLATION - WITH ADHESIVES

1. Prep the painted surface for the application of the new adhesive.

2. Clean the panel surface with isopropyl alcohol.

3. Remove the paper carrier and align the badging/tape to the reference points or an adjacent panel.

4. Install and press securely, using a plastic spreader to eliminate all air bubbles.

5. Remove the top protective carrier.

6. Clean away any marked reference points.

ZH

EXTERIOR

23 - 307

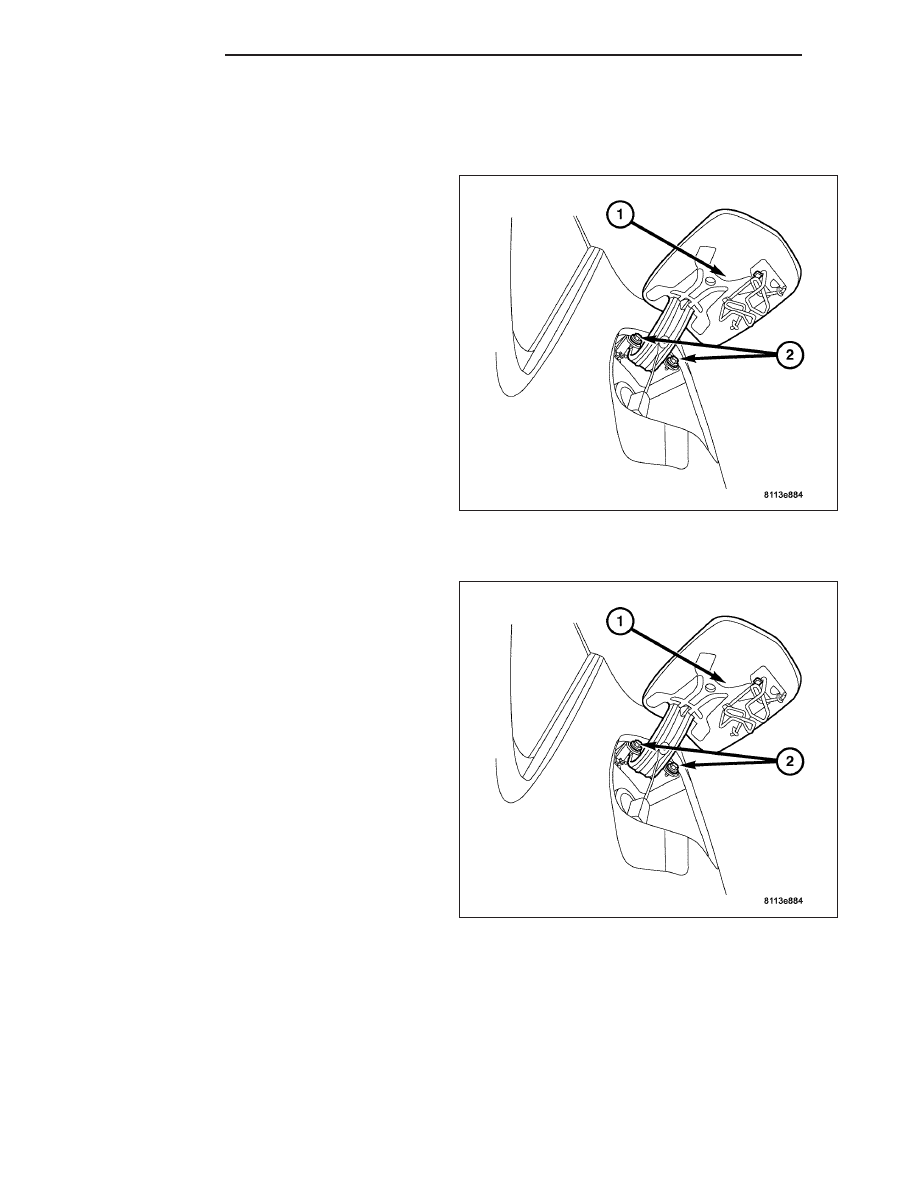

FUEL FILL DOOR

REMOVAL

1. Open the fuel filler door (1).

2. Remove the two bolts (2).

3. Remove the fuel filler door.

INSTALLATION

1. Install the fuel filler door (1) to the vehicle.

2. Install the two bolts (2).

3. Verify correct alignment of the fuel filler door and

the body. (Refer to 23 - BODY/BODY STRUC-
TURE/GAP AND FLUSH - SPECIFICATIONS).

23 - 308

EXTERIOR

ZH

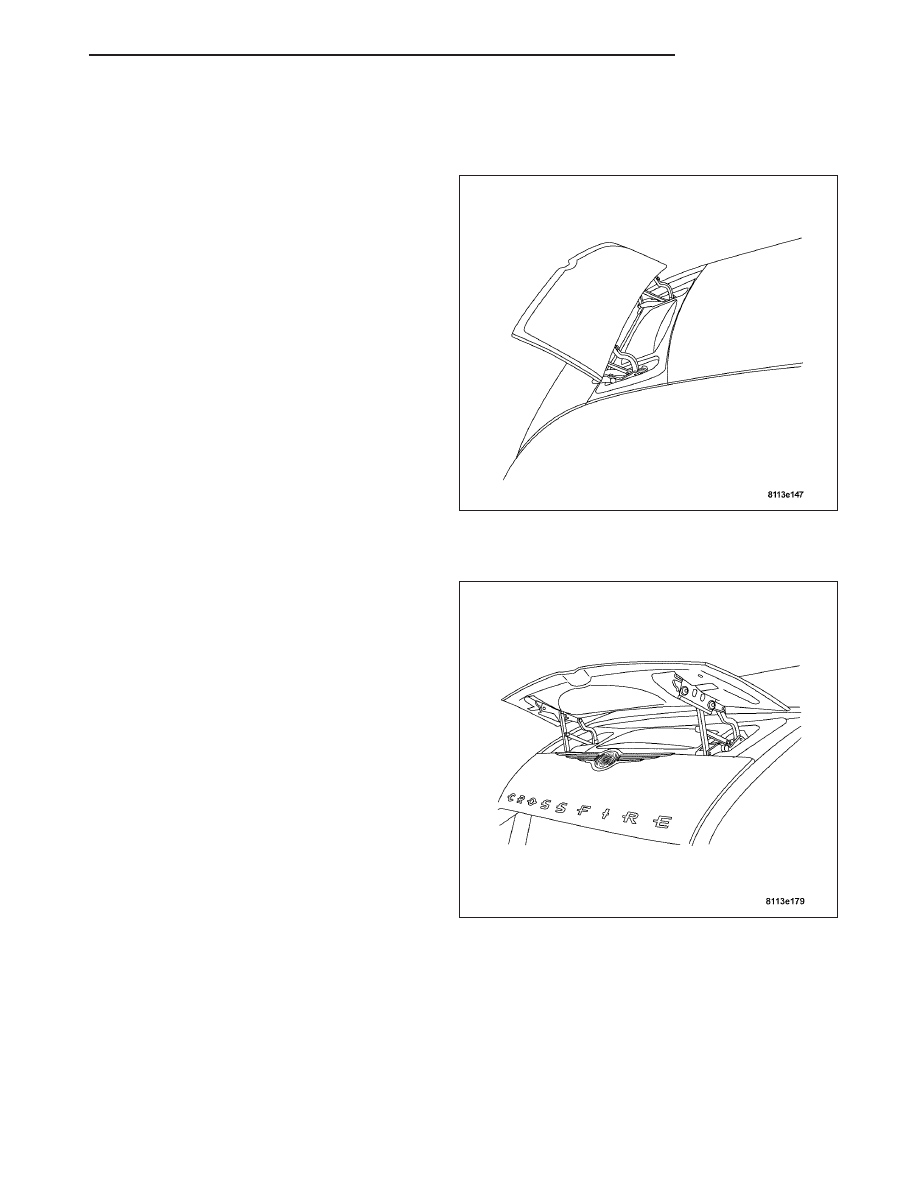

REAR SPOILER

DESCRIPTION

A deployable rear spoiler enhances the vehicle’s sta-
bility. Powered by an electric motor, it deploys auto-
matically when the vehicle speed reaches 62 MPH
(102 km/h) to provide 40 Lbs. (356 Newtons) of aero-
dynamic downforce to the rear of the vehicle at 80
MPH (129 km/h).

OPERATION

The rear spoiler is powered by an electric motor
located directly below the spoiler wing in the spoiler
assembly. When the vehicle reaches 62 MPH (102
km/h), the rear spoiler deploys, giving the vehicle 40
Lbs. (356 Newtons) of downforce at 80 MPH (129
km/h). As the vehicle decelerates, the rear spoiler
starts to retract at a speed of 39 MPH (62 km/h).
When retracted, the spoiler nestles between the rear
quarter panels and the rear liftgate window.

ZH

EXTERIOR

23 - 309

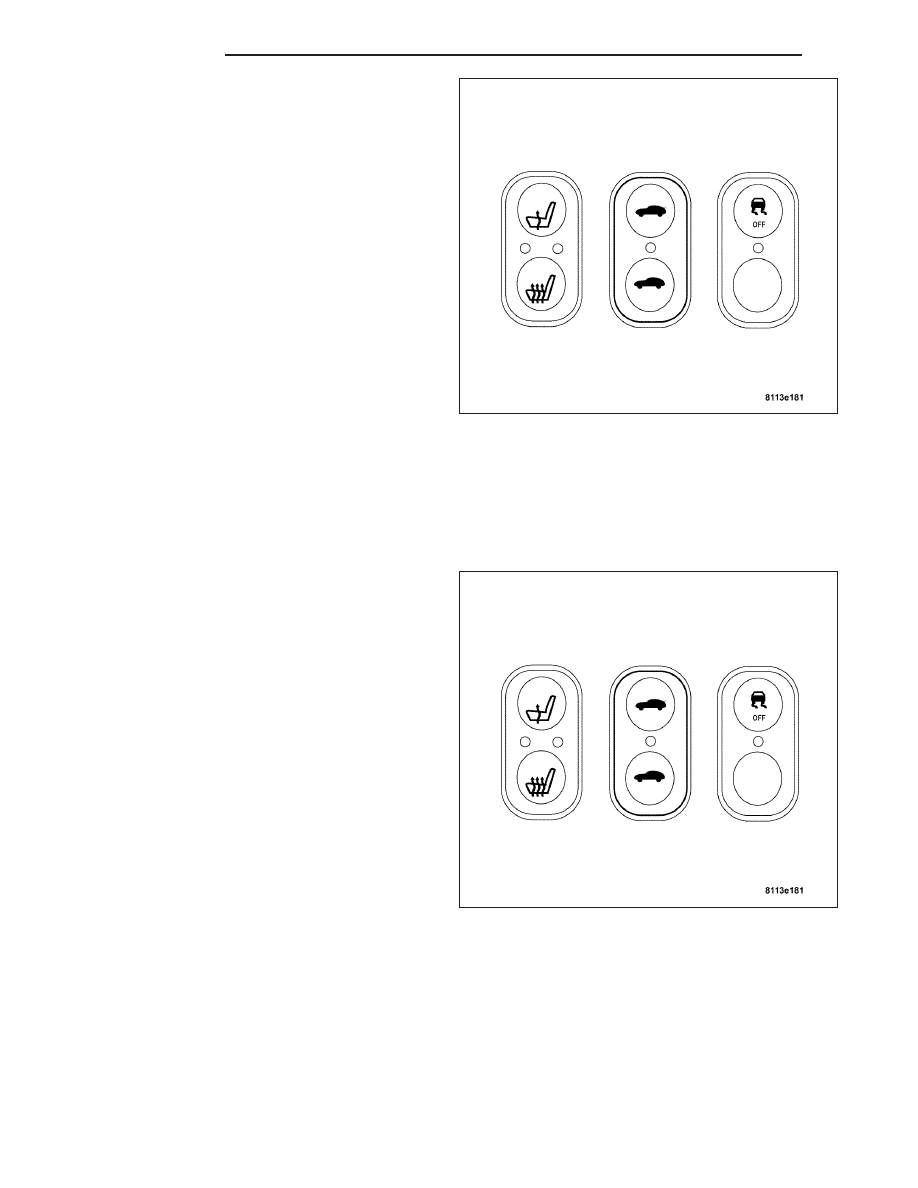

The spoiler can be manually deployed at lower speed
using the override switch mounted in the center con-
sole. Pushing the switch up raises the rear spoiler.
Pushing the switch down lowers the rear spoiler.

To prevent injury, the rear spoiler retracts in defined
steps to allow time to pull any hands or foreign objects
that may be in the path of the rear spoiler before it is
all the way down. If the rear spoiler gets disturbed
while retracting automatically or while retracting man-
ually, the rear spoiler is automatically driven up again
and will lock in the up position. During manual retrac-
tion, if you let up on the switch, the rear spoiler will be
driven to its up position. When retracting the rear
spoiler manually, a single audible chime is produced to
indicate to the driver that the rear spoiler is in the fully
retracted position. A warning signal (LED) on the
spoiler override switch illuminates, indicating a mal-
function to the driver. A malfunction that prevents the
spoiler from deploying illuminates a red warning lamp
in the override switch.

REMOVAL

REMOVAL - SPOILER WING

1. If the rear spoiler is not already in the up position,

raise the rear spoiler by pushing the top of the
manual override switch (1).
