CONVERTIBLE TOP

TABLE OF CONTENTS

page

page

CONVERTIBLE TOP

DIAGNOSIS AND TESTING

9004 POWER TOP CONTROL MODULE

(PTCM) EEPROM TIMING . . . . . . . . . . . . . . . 33

9003/9004 POWER TOP CONTROL

MODULE EEPROM ERROR . . . . . . . . . . . . . . 35

9009/9010 POWER TOP CONTROL

MODULE (PTCM) LOW VOLTAGE . . . . . . . . . 37

9011 POWER TOP CONTROL MODULE

(PTCM) OVER VOLTAGE . . . . . . . . . . . . . . . . 39

9012 STOP MODE LONGER THAN 10

MINUTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

9076 NO COMMUNICATION WITH BODY

CONTROL MODULE (BCM) . . . . . . . . . . . . . . 43

9078 NO COMMUNICATION WITH CENTRAL

LOCKING PUMP/SECURITY SYSTEM
MODULE (CPL/SSM) . . . . . . . . . . . . . . . . . . . 45

9610 MAIN CYLINDER TRAVEL SENSOR

(ROD SIDE) +/- CIRCUITS OPEN/SHORT
TO GROUND . . . . . . . . . . . . . . . . . . . . . . . . . 48

9611 MAIN CYLINDER TRAVEL SENSOR

(ROD SIDE) (-) CIRCUIT SHORT TO B(+) . . . 54

9612 MAIN CYLINDER TRAVEL SENSOR

(ROD SIDE) (+) CIRCUIT TO B(+) . . . . . . . . . 57

9620 MAIN CYLINDER TRAVEL SENSOR

(BASE SIDE) +/- CIRCUIT OPEN/SHORT
TO GROUND . . . . . . . . . . . . . . . . . . . . . . . . . 60

9621 MAIN CYLINDER TRAVEL SENSOR

(BASE SIDE) (-) CIRCUIT SHORT TO B(+) . . . 66

9622 MAIN CYLINDER TRAVEL SENSOR

(BASE SIDE) (+) SHORT CIRCUIT TO B(+) . . 69

9630 REAR BOW TRAVEL SENSOR (ROD

SIDE) +/- CIRCUIT OPEN/SHORT TO
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

9631 REAR BOW TRAVEL SENSOR (ROD

SIDE) (-) CIRCUIT SHORT TO B(+) . . . . . . . . 77

9632 REAR BOW CYLINDER TRAVEL

SENSOR (ROD SIDE) (+) SHORT CIRCUIT
TO B(+) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

9640 REAR BOW TRAVEL SENSOR (BASE

SIDE) +/- CIRCUIT OPEN/SHORT TO
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

9641 REAR BOW CYLINDER TRAVEL

SENSOR (BASE SIDE) (-) CIRCUIT SHORT
TO B(+) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

9642 REAR BOW CYLINDER TRAVEL

SENSOR (BASE SIDE) (+) SHORT
CIRCUIT TO B(+) . . . . . . . . . . . . . . . . . . . . . . 91

9650 TONNEAU COVER CYLINDER TRAVEL

SENSOR +/- CIRCUIT OPEN/SHORT TO
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

9651 TONNEAU COVER CYLINDER TRAVEL

SENSOR (-) CIRCUIT SHORT TO B(+) . . . . . . 97

9652 TONNEAU COVER CYLINDER TRAVEL

SENSOR (+) CIRCUIT SHORT TO B(+) . . . . . 99

9701/9702 THERMO PROTECTION ACTIVE

. 101

9710 RIGHT ROTATION RELAY CONTROL

CIRCUIT SHORT TO GROUND . . . . . . . . . . 103

9711 RIGHT ROTATION RELAY CONTROL

CIRCUIT OPEN/SHORT TO B(+) . . . . . . . . . 104

9710 LEFT ROTATION RELAY CONTROL

CIRCUIT SHORT TO GROUND . . . . . . . . . . 108

9721 LEFT ROTATION RELAY CONTROL

CIRCUIT OPEN/SHORT TO B(+) . . . . . . . . . . 110

9810 HYDRAULIC SOLENOID S1 SUPPLY

VOLTAGE CIRCUIT SHORT TO GROUND . . 114

9811 HYDRAULIC SOLENOID S1 SUPPLY

VOLTAGE CIRCUIT OPEN/SHORT TO B(+) . 116

9820 HYDRAULIC SOLENOID S2 SUPPLY

VOLTAGE CIRCUIT SHORT TO GROUND . . 120

9821 HYDRAULIC SOLENOID S2 SUPPLY

VOLTAGE CIRCUIT OPEN/SHORT TO B(+) . 122

9830 HYDRAULIC SOLENOID S3 SUPPLY

VOLTAGE CIRCUIT SHORT TO GROUND . . 126

9831 HYDRAULIC SOLENOID S3 SUPPLY

VOLTAGE CIRCUIT OPEN/SHORT TO B(+) . 128

9840 HYDRAULIC SOLENOID S4 SUPPLY

VOLTAGE CIRCUIT SHORT TO GROUND . . 132

9841 HYDRAULIC SOLENOID S4 SUPPLY

VOLTAGE CIRCUIT OPEN/SHORT TO B(+) . 134

9860 TRUNK LATCH ACTUATOR UNLOCK

CONTROL CIRCUIT SHORT TO GROUND . . 139

9861 TRUNK LATCH ACTUATOR UNLOCK

CONTROL CIRCUIT SHORT TO B(+) . . . . . . 142

9870 TRUNK LATCH ACTUATOR LOCK

CONTROL CIRCUIT SHORT TO GROUND . . 146

9871 TRUNK LATCH ACTUATOR LOCK

CONTROL CIRCUIT SHORT TO B(+) . . . . . . 149

9901 MAIN CYLINDER TRAVEL SENSOR

(ROD SIDE) INOPERATIVE . . . . . . . . . . . . . 153

9902 MAIN CYLINDER TRAVEL SENSOR

(ROD SIDE) STUCK . . . . . . . . . . . . . . . . . . . 155

9903 MAIN CYLINDER TRAVEL SENSOR

(BASE SIDE) INOPERATIVE . . . . . . . . . . . . . 157

9904 MAIN CYLINDER TRAVEL SENSOR

(BASE SIDE) STUCK . . . . . . . . . . . . . . . . . . 159

9905 REAR BOW CYLINDER TRAVEL

SENSOR (ROD SIDE) INOPERATIVE . . . . . . 161

9906 REAR BOW CYLINDER TRAVEL

SENSOR (ROD SIDE) STUCK . . . . . . . . . . . 163

9907 REAR BOW CYLINDER TRAVEL

SENSOR (BASE SIDE) INOPERATIVE . . . . . 165

ZH

CONVERTIBLE TOP

23 - 31

9908 REAR BOW CYLINDER TRAVEL

SENSOR (BASE SIDE) STUCK . . . . . . . . . . 167

9909 REAR BOW SWITCH SENSE CIRCUIT

OPEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

9910 REAR BOW SWITCH SENSE CIRCUIT

SHORT TO GROUND . . . . . . . . . . . . . . . . . . 172

9911/9912 TONNEAU COVER SWITCH

SENSE CIRCUIT OPEN . . . . . . . . . . . . . . . . 174

9913_9914 TONNEAU COVER SWITCH

SENSE CIRCUIT SHORT TO GROUND . . . . 177

9915 TRUNK LATCH LOCKED SIGNAL

CIRCUIT OPEN . . . . . . . . . . . . . . . . . . . . . . 179

9916 TRUNK LATCH LOCKED SIGNAL

CIRCUIT STUCK OR SHORT TO GROUND . 182

9917 TRUNK LATCH UNLOCKED SIGNAL

CIRCUIT OPEN . . . . . . . . . . . . . . . . . . . . . . 184

9918 TRUNK LATCH UNLOCKED SIGNAL

CIRCUIT SHORT TO GROUND . . . . . . . . . . 187

9919 POWER TOP SWITCH (OPEN)

CIRCUIT SHORT TO GROUND . . . . . . . . . . 189

9920 POWER TOP SWITCH (CLOSE)

CIRCUIT SHORT TO GROUND . . . . . . . . . . 191

9921 POWER TOP SWITCH (ROOF

OPEN/CLOSE) CIRCUIT SHORT TO B(+) . . . 193

9930 UNKNOWN TOP POSITION

. . . . . . . . . 195

9931 TOP POSITION UNKNOWN (MAIN

CYLINDER TRAVEL SENSORS (ROD
SIDE)/MAIN CYLINDER TRAVEL SENSORS
(BASE SIDE) . . . . . . . . . . . . . . . . . . . . . . . . 197

9932 TOP POSITION UNKNOWN (MAIN

TRAVEL SENSORS (BASE)/LATCH
RETAINER SWITCH) . . . . . . . . . . . . . . . . . . 199

9933 TOP POSITION UNKNOWN (REAR

BOW UP/REAR BOW DOWN) . . . . . . . . . . . 201

9934 TOP POSITION UNKNOWN (REAR

BOW CYLINDER (BASE SIDE)/REAR BOW
SWITCH) . . . . . . . . . . . . . . . . . . . . . . . . . . . 203

9935 TOP POSITION UNKNOWN (TONNEAU

COVER LATCHED/TONNEAU COVER
TRAVEL SENSOR) . . . . . . . . . . . . . . . . . . . . 205

9936 TOP POSITION UNKNOWN (TRUNK

LATCH UNLOCK SIGNAL/TRUNK LATCH
LOCK SIGNAL) . . . . . . . . . . . . . . . . . . . . . . 207

9937 TOP POSITION UNKNOWN (REAR

BOW SWITCH LATCHED/MAIN CYLINDER
TRAVEL SENSOR (BASE SIDE)) . . . . . . . . . 209

9938 TOP POSITION UNKNOWN (REAR

BOW SWITCH LATCHED/TONNEAU
COVER TRAVEL SENSOR) . . . . . . . . . . . . . 211

POWER TOP VERIFICATION TEST

. . . . . . . 213

CONVERTIBLE TOP

DIAGNOSIS AND TESTING

23 - 32

CONVERTIBLE TOP

ZH

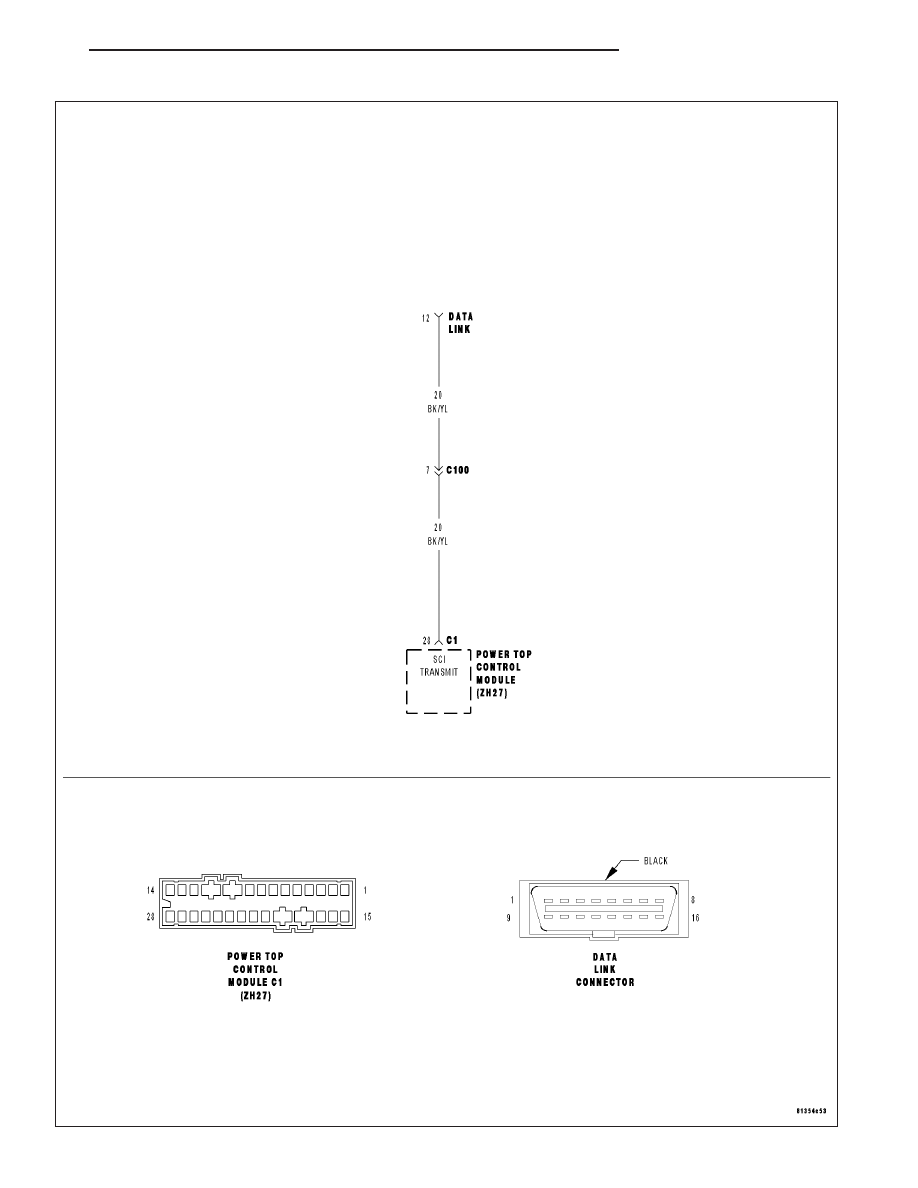

9004 POWER TOP CONTROL MODULE (PTCM) EEPROM TIMING

ZH

CONVERTIBLE TOP

23 - 33

9004 POWER TOP CONTROL MODULE (PTCM) EEPROM TIMING (CONTINUED)

1.

DTC Present in the Power Top Control Module (PTCM)

Note: This is an informational DTC reporting that the Power Top
Control Module has indicated an internal EEPROM timing glitch.
This DTC does not indicate a fatal error in the PTCM and should
not be replaced. The Power Top will work as designed with the
DTC set.
With the DRBIII

T

, read and record the PTCM DTCs and then erase

the PTCM DTCs

Perform 3 ignition key cycles, leaving the ignition key on for a mini-
mum of 90 seconds per cycle.

Erase this DTC from the PTCM after any other PTCM DTC(s) have
been repaired.

PTCM Diagnostic Information complete.

Continue

Test Complete.
