Chrysler Crossfire. Manual - part 825

TIRE PRESSURE SENSOR/TRANSMITTER LOW BATTERY (CONTINUED)

When Monitored And Set Condition

LEFT FRONT TIRE PRESSURE SENSOR/TRANSMITTER LOW BATTERY

•

When Monitored: With the ignition on, the Tire Pressure Monitor (TPM) monitors the tire pressure sensor/trans-
mitters approximately once a minute (60 – 68 seconds) when the vehicle speed is above 33 km/h (20 MPH).

•

Set Condition: If the Tire Pressure Monitor (TPM) module receives a transmission from the left front tire pres-
sure sensor/transmitter that the battery is low, the DTC will be set.

LEFT REAR TIRE PRESSURE SENSOR/TRANSMITTER LOW BATTERY

•

When Monitored: With the ignition on, the Tire Pressure Monitor (TPM) monitors the tire pressure sensor/trans-
mitters approximately once a minute (60 – 68 seconds) when the vehicle speed is above 33 km/h (20 MPH).

•

Set Condition: If the Tire Pressure Monitor (TPM) module receives a transmission from the left rear tire pres-
sure sensor/transmitter that the battery is low, the DTC will be set.

RIGHT FRONT TIRE PRESSURE SENSOR/TRANSMITTER LOW BATTERY

•

When Monitored: With the ignition on, the Tire Pressure Monitor (TPM) monitors the tire pressure sensor/trans-
mitters approximately once a minute (60 – 68 seconds) when the vehicle speed is above 33 km/h (20 MPH).

•

Set Condition: If the Tire Pressure Monitor (TPM) module receives a transmission from the right front tire pres-
sure sensor/transmitter that the battery is low, the DTC will be set.

RIGHT REAR TIRE PRESSURE SENSOR/TRANSMITTER LOW BATTERY

•

When Monitored: With the ignition on, the Tire Pressure Monitor (TPM) monitors the tire pressure sensor/trans-
mitters approximately once a minute (60 – 68 seconds) when the vehicle speed is above 33 km/h (20 MPH).

•

Set Condition: If the Tire Pressure Monitor (TPM) module receives a transmission from the right rear tire pres-
sure sensor/transmitter that the battery is low, the DTC will be set.

LOW BATTERY

•

When Monitored: With the ignition on, the Tire Pressure Monitor (TPM) monitors the tire pressure sensor/trans-
mitters approximately once a minute (60 – 68 seconds) when the vehicle speed is above 33 km/h (20 MPH).

•

Set Condition: If the Tire Pressure Monitor (TPM) module receives a transmission from a tire pressure sensor/
transmitter that the battery is low, the DTC will be set.

POSSIBLE CAUSES

TIRE PRESSURE SENSOR/TRANSMITTER LOW BATTERY

For a complete Tire Pressure Monitor Circuit Diagram (Refer to 22 - TIRES/WHEELS - SCHEMATICS AND DIA-
GRAMS).

ZH

TIRES/WHEELS - ELECTRICAL DIAGNOSTICS

22 - 33

TIRE PRESSURE SENSOR/TRANSMITTER LOW BATTERY (CONTINUED)

Diagnostic Test

1.

INSPECT TIRE PRESSURE SENSOR/TRANSMITTERS

Turn the ignition on.

With the DRB III

T

, read DTCs.

Does the DRB III

T

display a Sensor/Transmitter Low Battery

DTC?

Yes

>> Replace the Tire Pressure Sensor/Transmitter at the

affected

wheel.(Refer

to

22

-

TIRES/WHEELS/TIRE

PRESSURE MONITORING/SENSOR - REMOVAL)

Perform TIRE PRESSURE MONITOR VERIFICATION
TEST.

No

>> The condition that caused this DTC is currently not

present. Inspect the related wiring harness for a possible
intermittent condition.

Perform TIRE PRESSURE MONITOR VERIFICATION TEST.

22 - 34

TIRES/WHEELS - ELECTRICAL DIAGNOSTICS

ZH

TIRE PRESSURE VERIFICATION TEST

TIRE PRESSURE VERIFICATION TEST

1.

Disconnect all jumper wires and reconnect all previously disconnected components and connectors.

Drive the vehicle at 40 km/h (25 MPH) for at least 2 minutes.

With the DRB III

T

, confirm that no DTCs are present and that all components are functioning properly.

If a DTC is present, refer to the appropriate category and select the corresponding symptom.

Are any DTCs present?

YES

>> Repair is not complete, refer to appropriate symptom.

NO

>> Repair is complete.

ZH

TIRES/WHEELS - ELECTRICAL DIAGNOSTICS

22 - 35

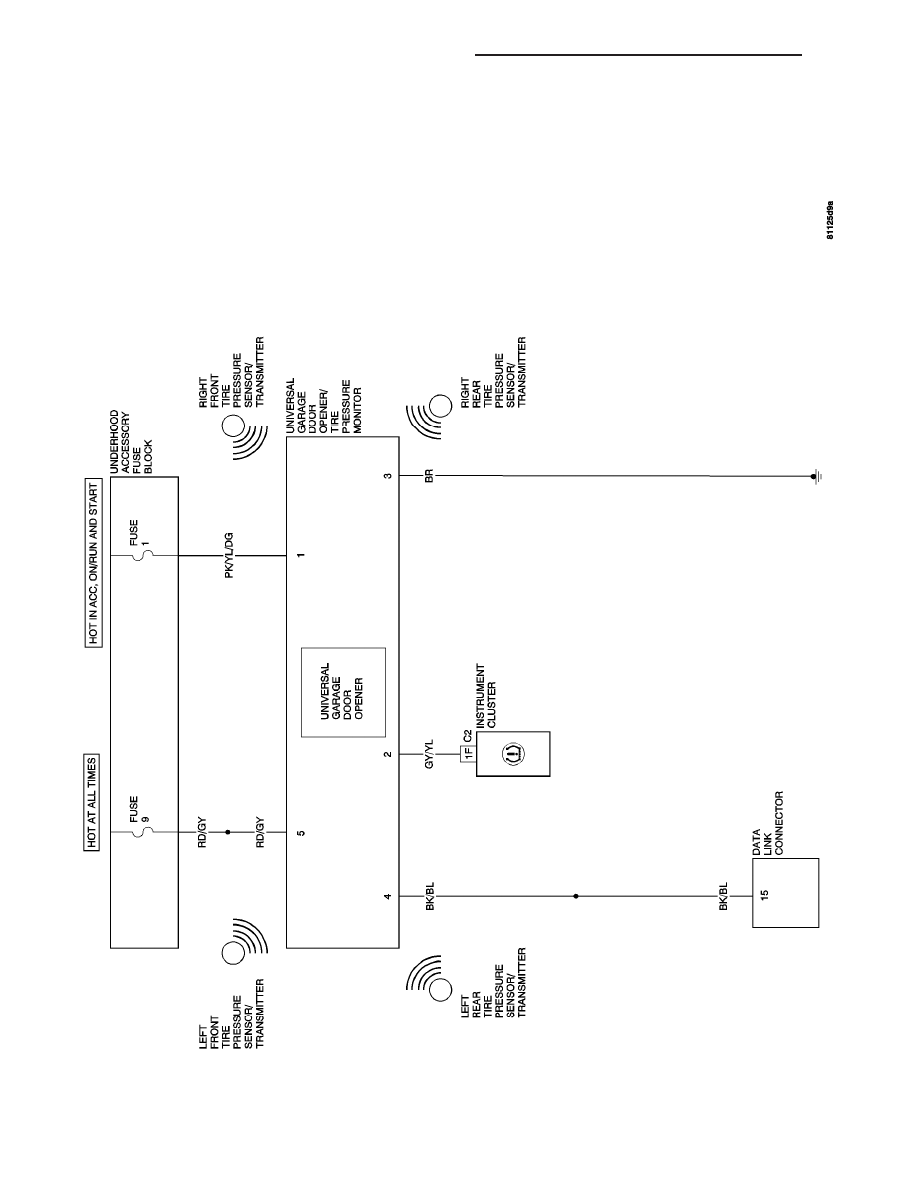

SCHEMATICS AND DIAGRAMS
