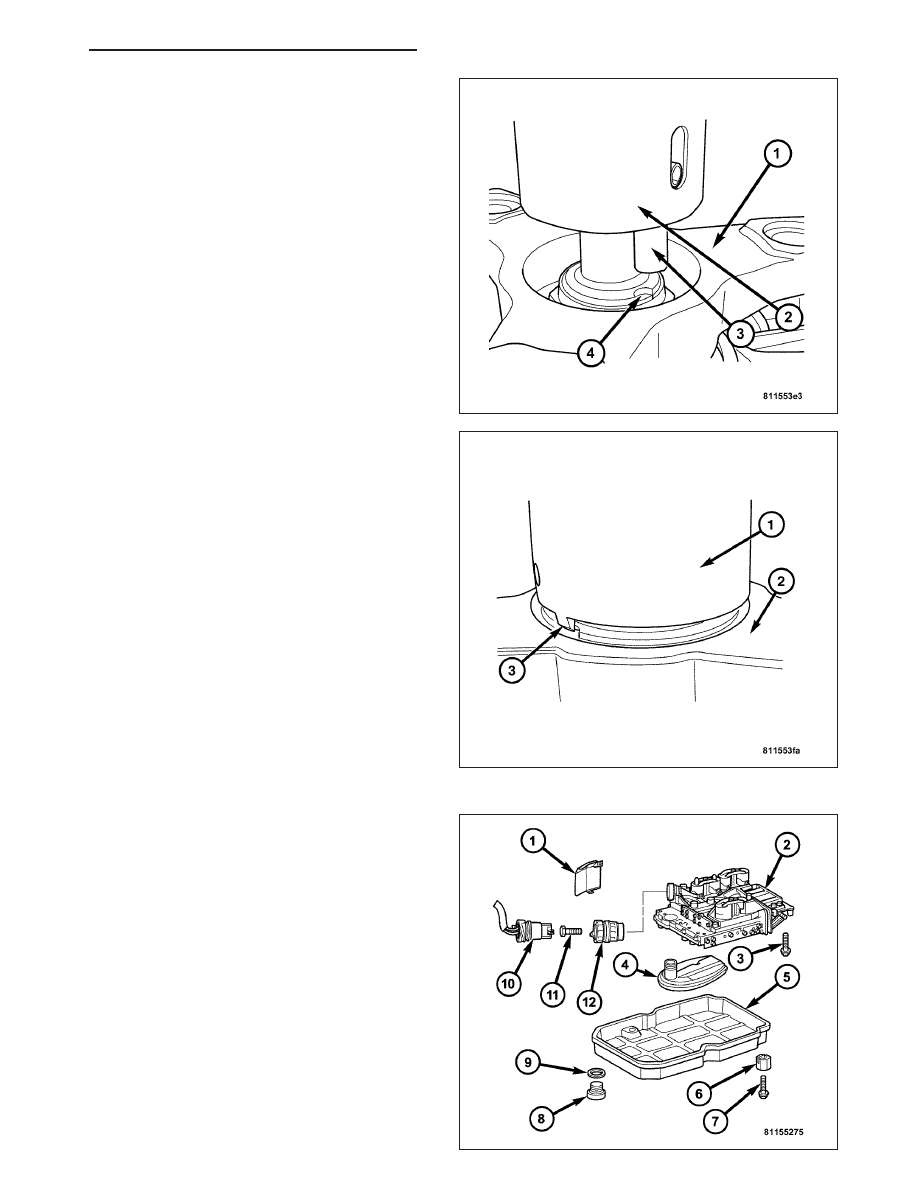

31. Stake the output shaft nut to the output shaft as

follows.

a. Place the Special Tool 9078 (2) Special Tool

C-4171 onto the output shaft.

b. Rotate the Special Tool 9078 (2) until the align-

ment pin (3) engages the output shaft notch
(4).

c. Press downward on the staking tool (1) until

the staking pin (3) contacts the output shaft nut
flange (2).

d. Strike Special Tool C-4171 with a suitable

hammer until the output shaft nut is securely
staked to the output shaft.

32. Install the electrohydraulic unit (2). Tighten the

bolts to 8 N·m (71 in. lbs.).

33. Install the oil filter (4).

34. Install the oil pan (5). Tighten the bolts to 8 N·m

(71 in. lbs.).

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 237

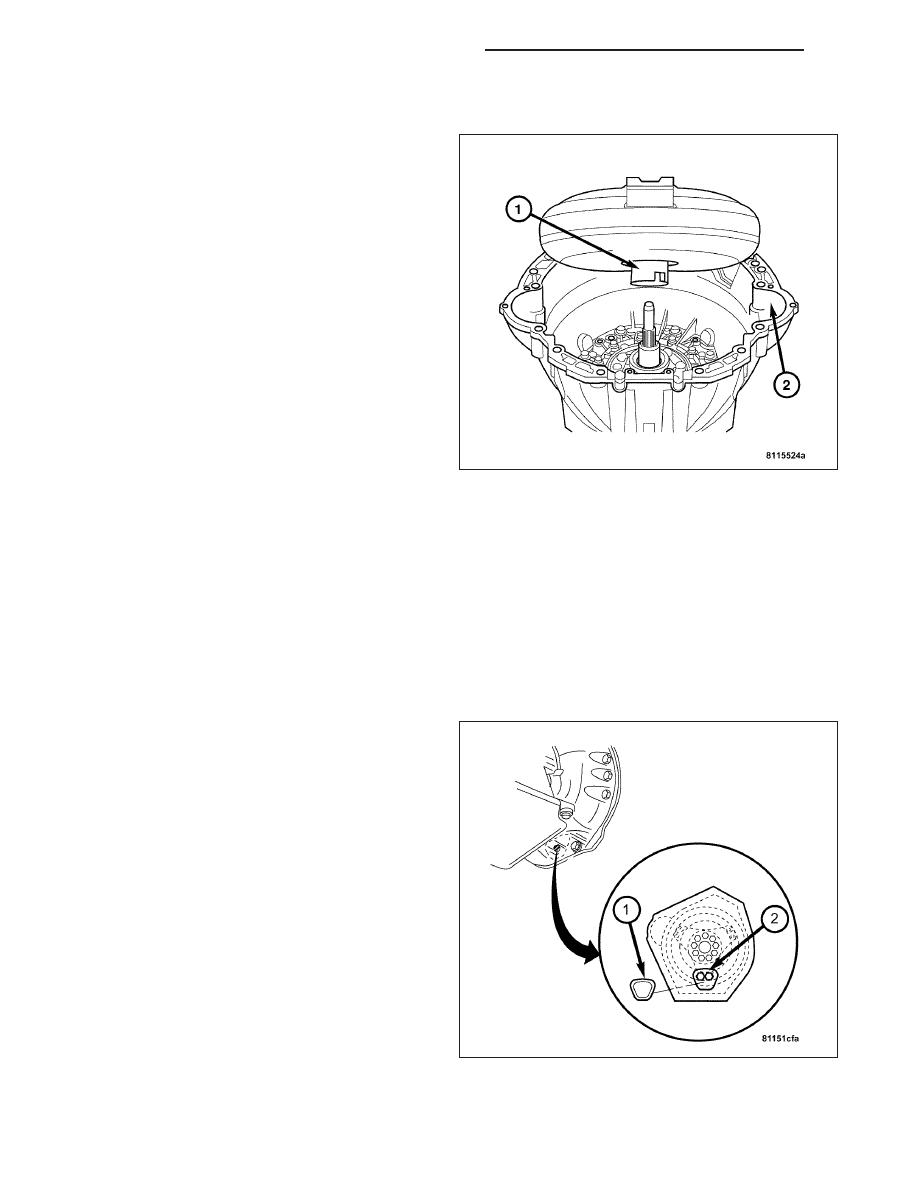

35. Install the guide bushing (12).

36. Install the torque converter (1). (Refer to 21 -

TRANSMISSION/TRANSAXLE/AUTOMATIC

-

NAG1/TORQUE CONVERTER - INSTALLATION).

INSTALLATION

1. Inspect the rear crankshaft seal area for signs of leakage. Replace the seal if required. (Refer to 9 - ENGINE/

ENGINE BLOCK/CRANKSHAFT OIL SEAL - REAR - REMOVAL).

2. Ensure the torque converter is fully seated in the transmission. Mount the transmission on the transmission jack.

3. Position the transmission in the vehicle on the engine block dowels.

4. Install the transmission retaining bolts and the ground cable. Tighten the bolts to 38 N·m (28 ft. lbs.).

Note: Rotate the engine at the vibration damper bolt.

5. Install the torque converter bolts. Tighten the bolts to 50 N·m (37 ft. lbs.).

6. Install the torque converter access cover (1).

7. Install the starter. (Refer to 8 - ELECTRICAL/

STARTING/STARTER MOTOR - INSTALLATION).

21 - 238

AUTOMATIC - NAG1 SERVICE INFORMATION

ZH

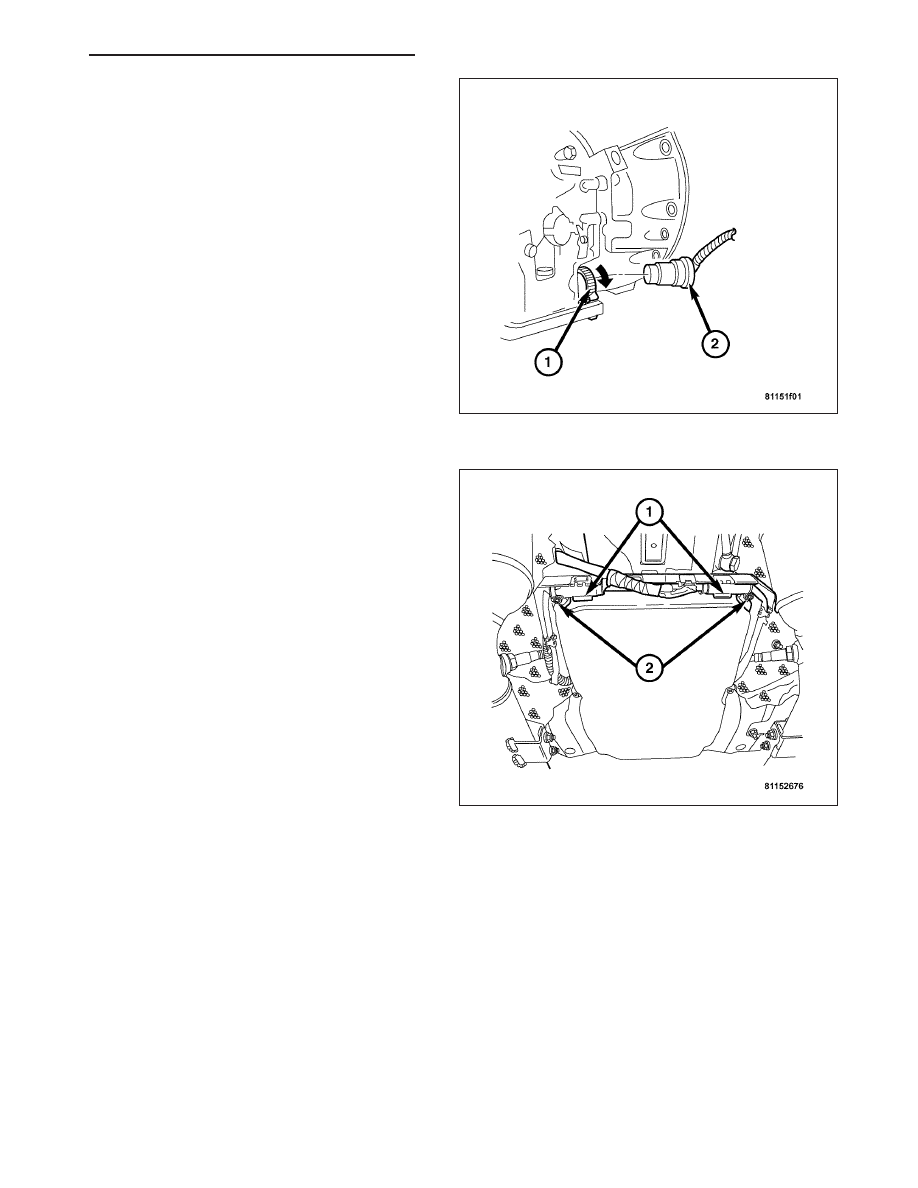

8. Check the seal on the bayonet retainer (1).

Replace as required. Connect the transmission
controller harness connector (2).

9. Install the heat shield and harness retainer with

bolts (2). Tighten the bolts to 20 N·m (15 ft. lbs.).

10. Route the oxygen sensor wire harness in the

retainer and connect the oxygen sensors (1).

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 239

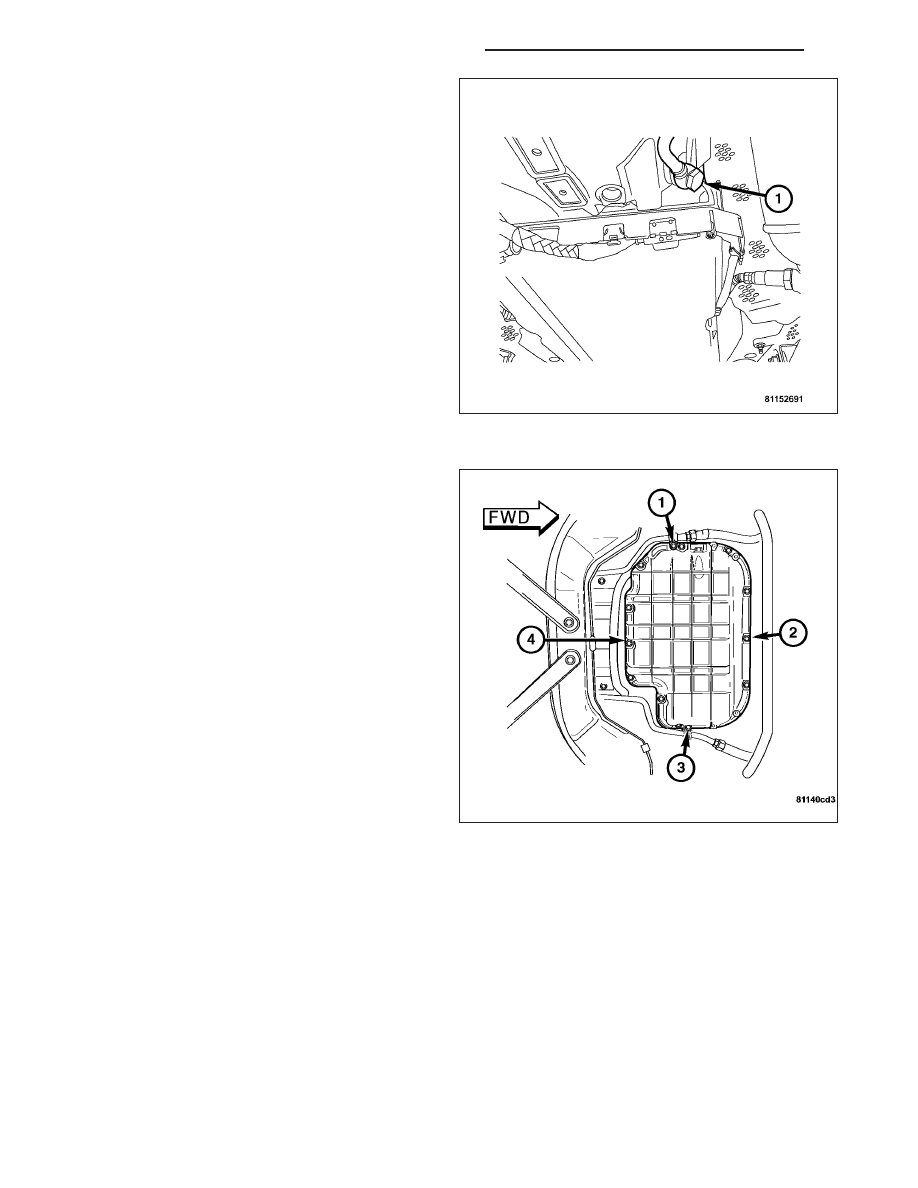

11. Install the transmission oil cooler line banjo bolt fit-

tings (1) through the washers and into the trans-
mission oil cooler lines. Install the fittings on the
left and right sides of the transmission case.
Tighten the fittings to 34 N·m (25 ft. lbs.).

12. Install the transmission oil cooler line retainers

and bolts at the left and right sides of the oil pan.
Tighten the bolts to 20 N·m (15 ft. lbs.).
