(P0850) TRANS TEMP SENSOR - P/N SWITCH CIRCUIT (CONTINUED)

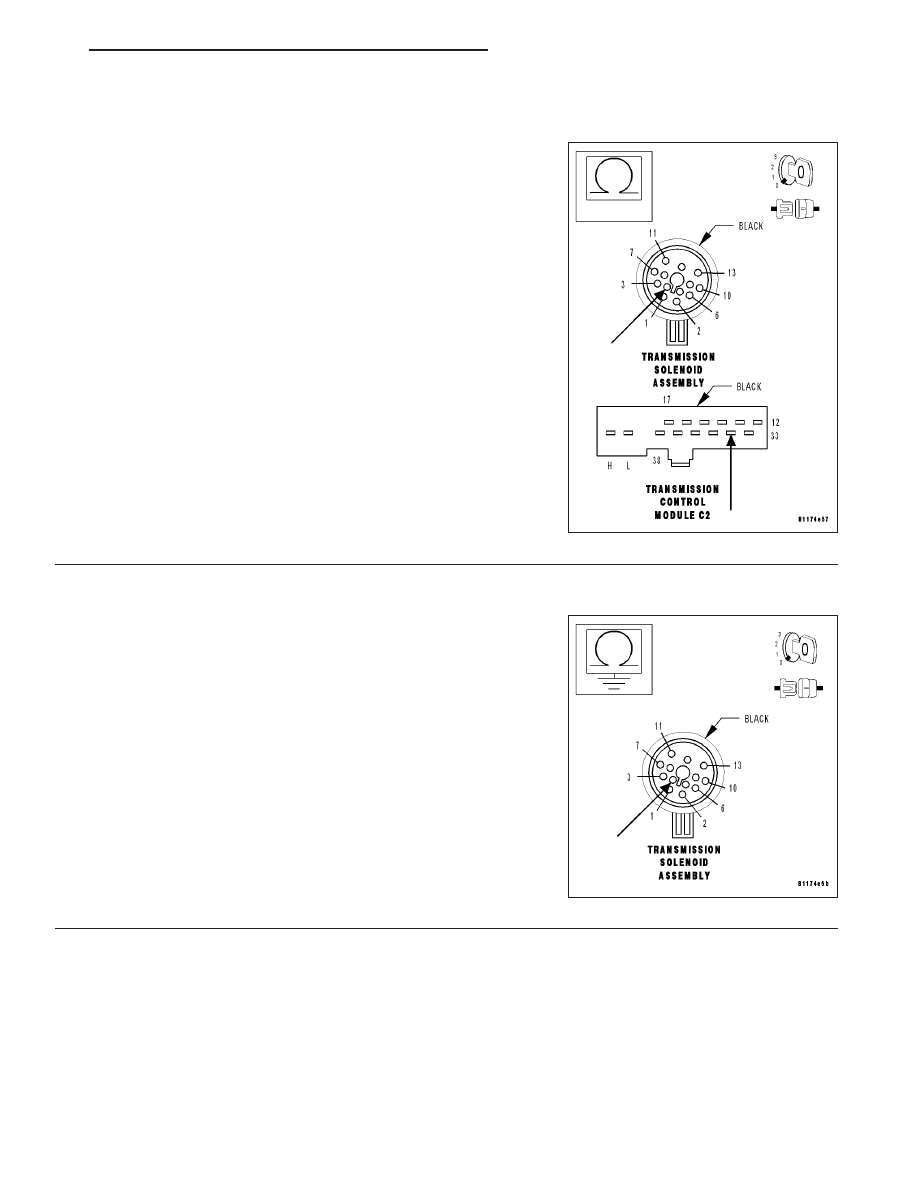

4.

TEMP SENSOR - P/N SWITCH CIRCUIT OPEN

With the ignition off.

Measure the resistance of the Temp Sensor - P/N Switch circuit from
the TCM C2 harness connector to the Transmission Solenoid Assem-
bly harness connector.

Is the resistance below 5.0 ohms?

Yes

>>

Go To 5

No

>> Repair the Temp Sensor - P/N Switch circuit for an open.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

5.

TEMP SENSOR - P/N SWITCH CIRCUIT SHORT TO GROUND

With the ignition off.

Measure the resistance between ground and the Temp Sensor - P/N
Switch circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 6

No

>> Repair the Temp Sensor - P/N Switch circuit for a short to

ground.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 173

(P0850) TRANS TEMP SENSOR - P/N SWITCH CIRCUIT (CONTINUED)

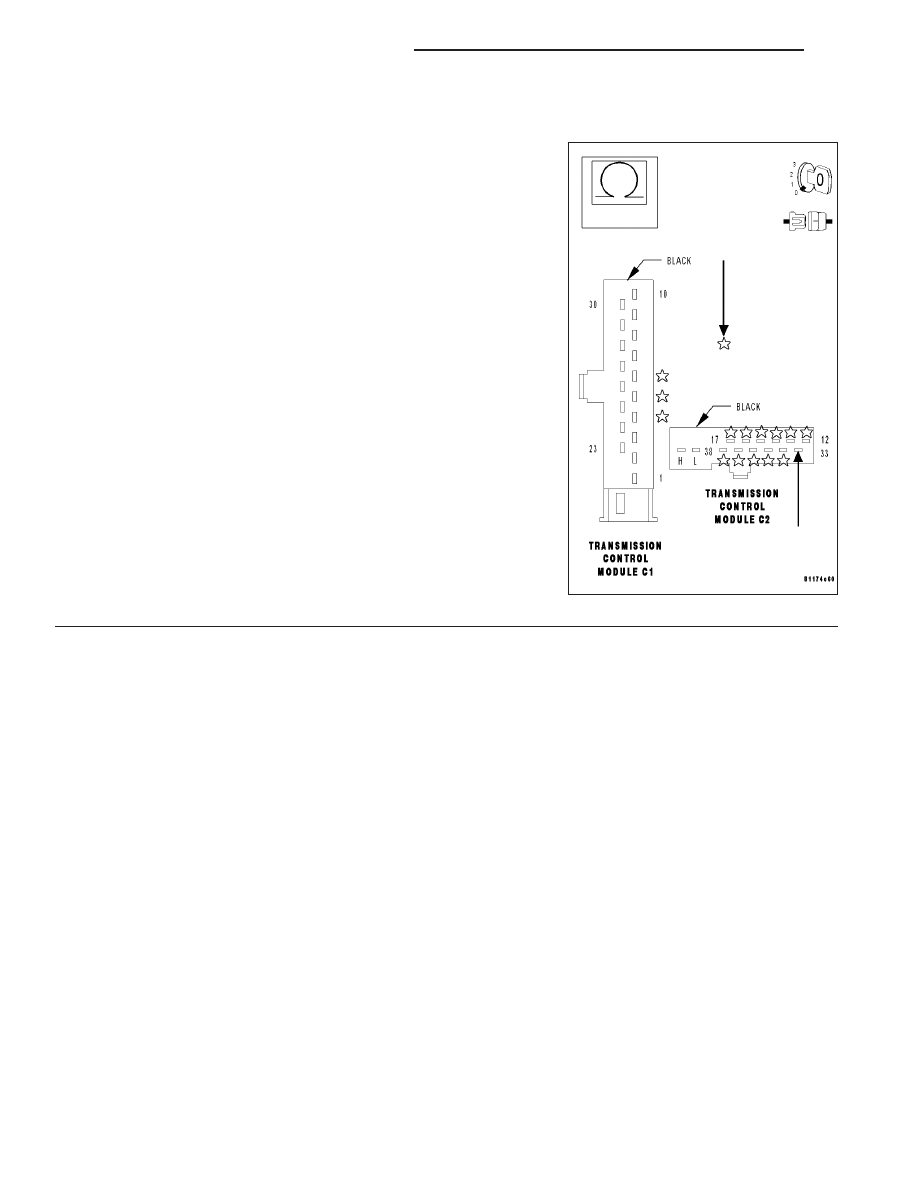

6.

SENSOR GROUND CIRCUIT SHORT TO OTHER CIRCUITS

With the ignition off.

Disconnect the TCM C1 harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Sensor Ground circuit and all
other circuits in the TCM C1 and C2 harness connectors.

Is the resistance above 100 kohms for all measurements?

Yes

>> Go To 7

No

>> Repair the Sensor Ground circuit for a short to other cir-

cuit(s).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

21 - 174

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0850) TRANS TEMP SENSOR - P/N SWITCH CIRCUIT (CONTINUED)

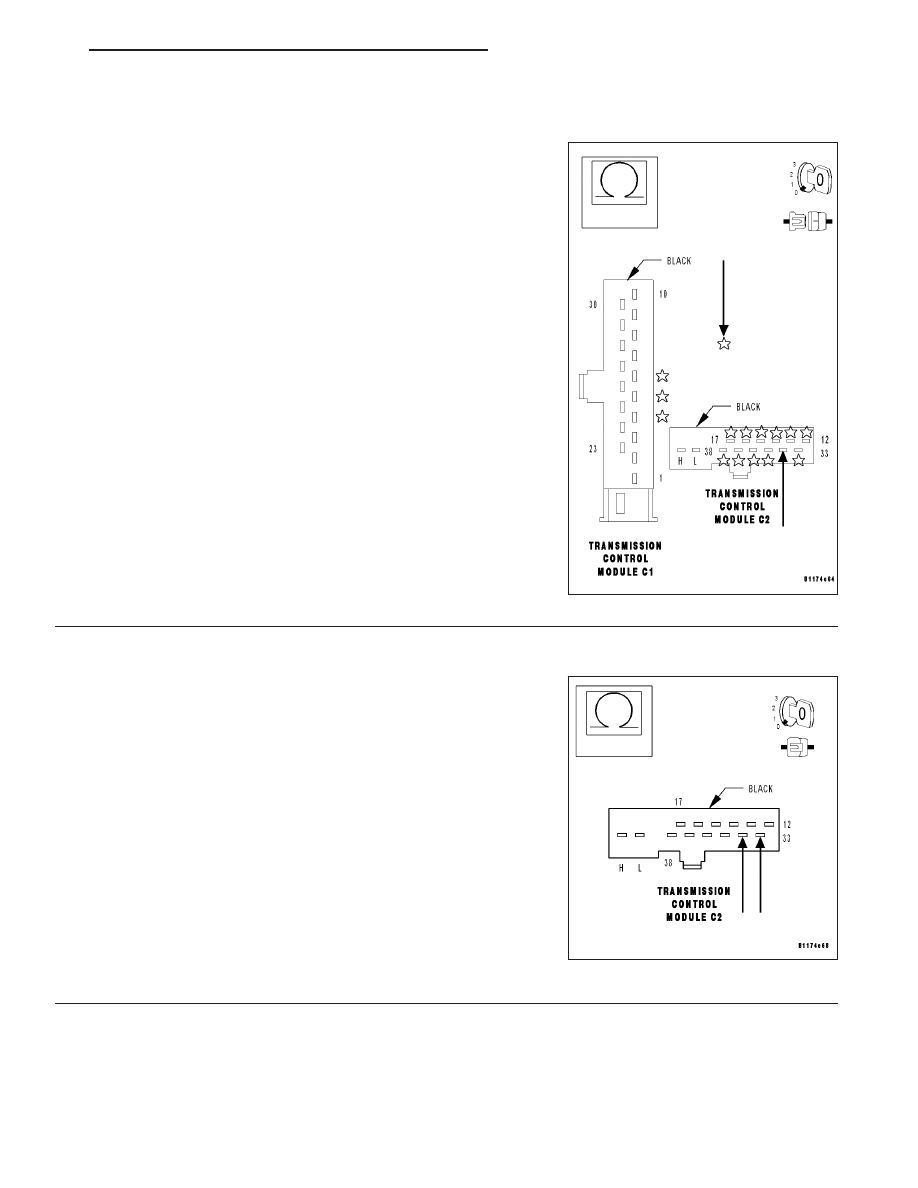

7.

TEMP SENSOR - P/N SWITCH CIRCUIT SHORT TO OTHER CIRCUITS

With the ignition off.

Measure the resistance between the Temp Sensor - P/N Switch circuit
and all other circuits in the TCM C1 and C2 harness connectors.

Is the resistance above 100 kohms for all measurements?

Yes

>> Go To 8

No

>> Repair the Temp Sensor - P/N Switch circuit for a short to

other circuit(s).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

8.

TEMP SENSOR - P/N SWITCH

With the ignition off.

Reconnect the Transmission Solenoid Assembly harness connector.

Reconnect the TCM C1 harness connector.

With the brakes firmly applied, place the gear selector in Drive.

Measure the resistance between the Temp Sensor - P/N Switch circuit
and the Sensor Ground circuit in the TCM C2 harness connector.

Is the resistance between 500 and 2500 ohms?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

TRANSMISSION CONTROL MODULE - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Replace the Temp Sensor - P/N Switch.(Refer to 21 -

TRANSMISSION/TRANSAXLE/AUTOMATIC

-

NAG1/

ELECTROHYDRAULIC UNIT - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 175

(P0850) TRANS TEMP SENSOR - P/N SWITCH CIRCUIT (CONTINUED)

9.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle the wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Test Complete.
