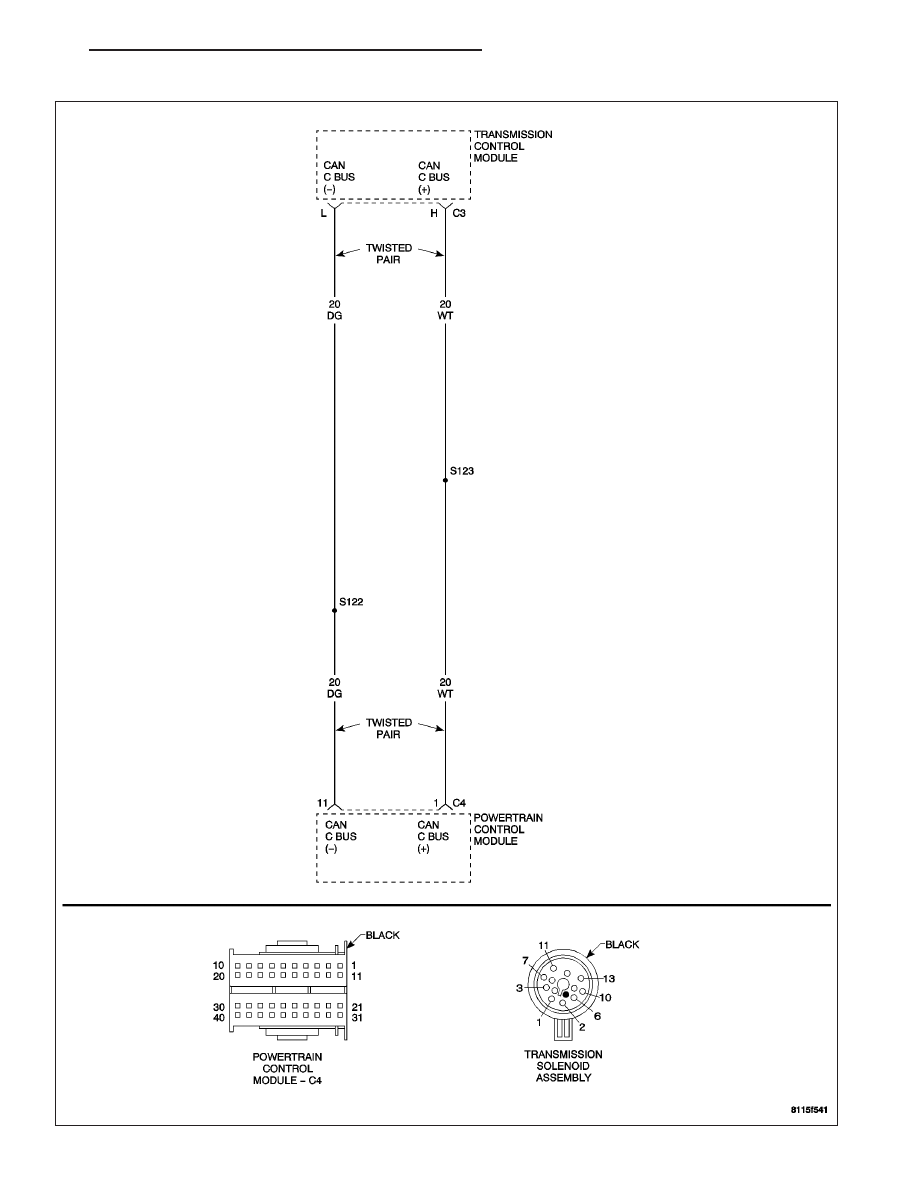

(P0715) TRANSMISSION CONTROL SYSTEM (MIL REQUEST)

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 609

(P0715) TRANSMISSION CONTROL SYSTEM (MIL REQUEST) (CONTINUED)

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

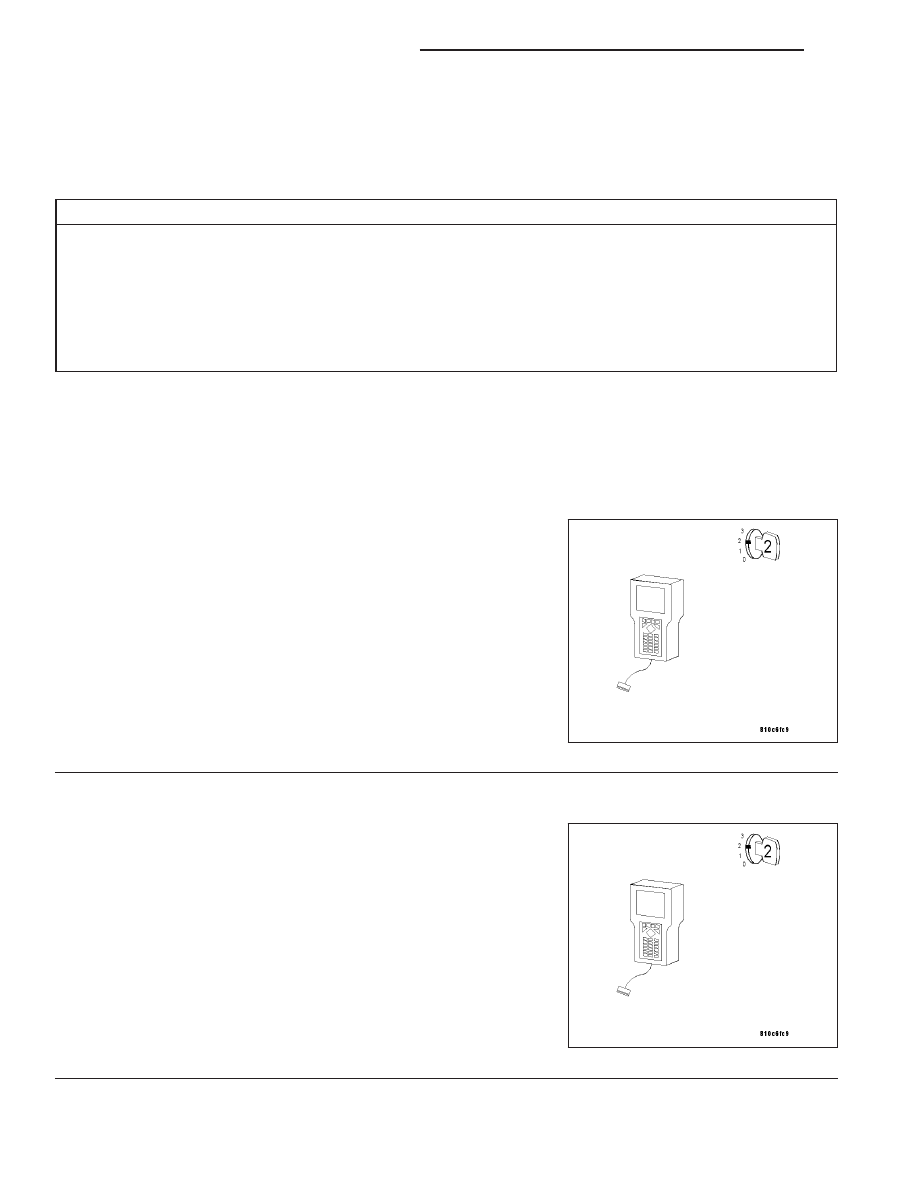

Diagnostic Test

1.

DTC PRESENT IN TRANSMISSION CONTROL MODULE (TCM)

This is an informational DTC letting you know that a DTC(s) is stored
in the Transmission Control Module.

Using the DRB III

T

, read the Transmission Controller DTC and refer to

the Transmission Category and perform the appropriate symptom.

Erase this DTC from the PCM after all Transmission DTC(s) have
been repaired.

PCM Diagnostic Information complete.

Continue

Test Complete.

9 - 610

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

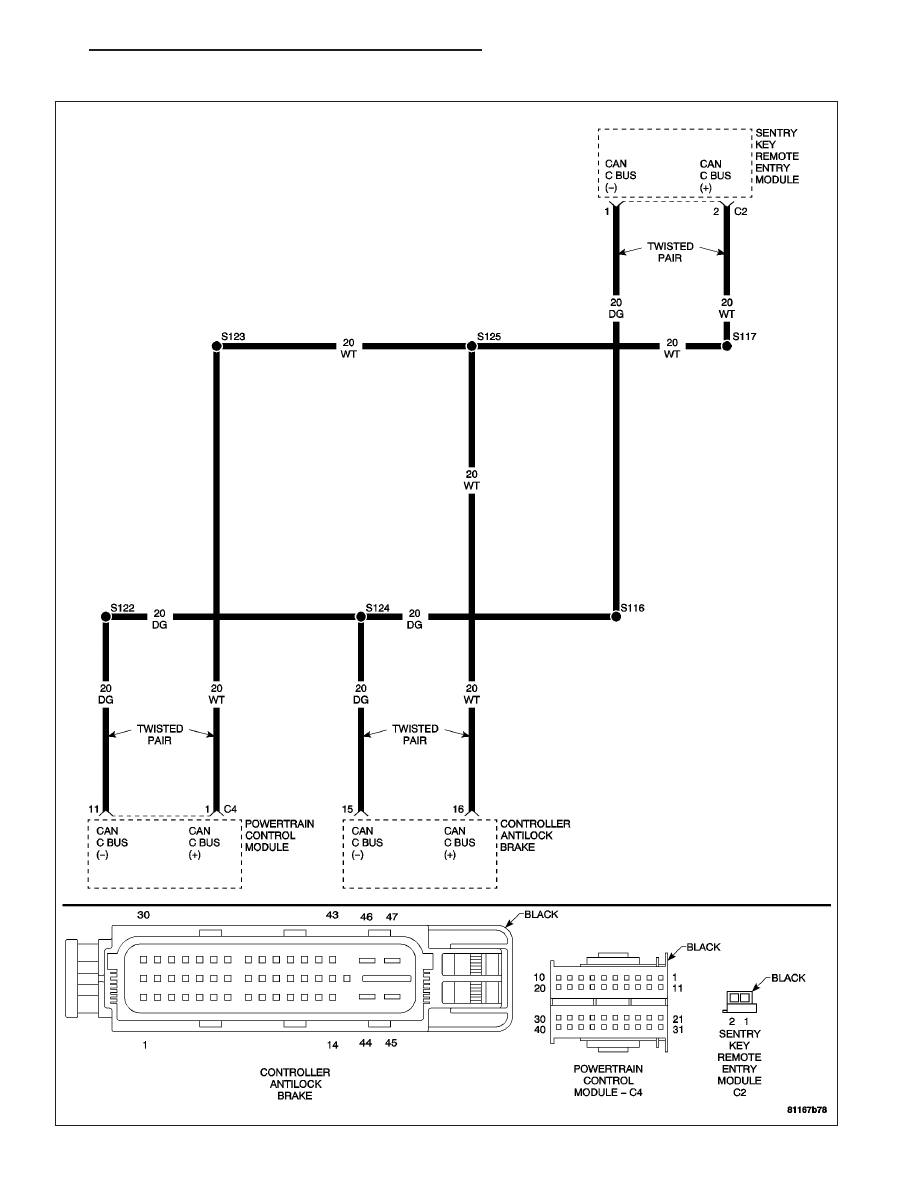

(P0720) TRANSMISSION INCORRECT TORQUE REQUEST FROM ESP

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 611

(P0720) TRANSMISSION INCORRECT TORQUE REQUEST FROM ESP (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: This DTC is set when a CAN ID is not received in the required time from the Controller Antilock
Brake (CAB).

POSSIBLE CAUSES

CAN C BUS (+)/(-) CIRCUIT OPEN

CAN C BUS (+)/(-) CIRCUIT SHORT TO GROUND

CAN C BUS (+)/(-) CIRCUIT SHORT TO VOLTAGE

SENTRY KEY REMOTE ENTRY MODULE

CONTROLLER ANTILOCK BRAKE

POWERTRAIN CONTROL MODULE

For a complete Electronic Control Module Circuit Diagram,(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

CHECK TO SEE IF TCM DTCS ARE PRESENT

Turn ignition on.

With the DRB III

T

, read TCM DTCs.

Are any performance or BUS related DTCs present?

Yes

>> Repair all TCM DTCs before proceeding.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>>

Go To 2

2.

VERIFY DTCS

With the ignition on.

With the DRB III

T

, erase DTCs.

Turn the ignition off, then back on.

Monitor the DRB III

T

for this DTC.

Did the DTC, (P0720) TRANSMISSION INCORRECT TORQUE
REQUEST FROM ESP, set again?

Yes

>> Go To 3

No

>> Go To 12
