(P0600) NO CLUSTER BUS MESSAGE (CONTINUED)

9.

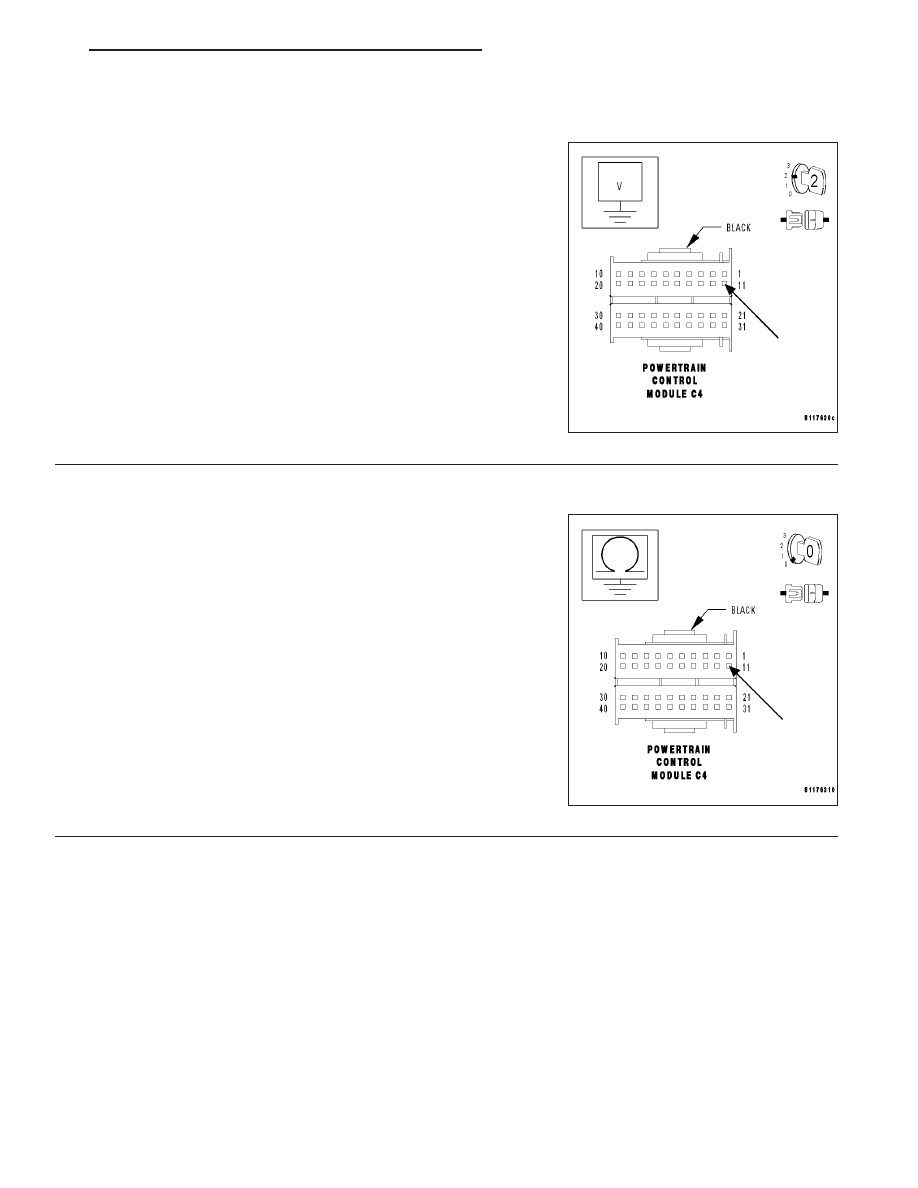

CAN C BUS (-) CIRCUIT SHORT TO VOLTAGE

With the ignition on.

Measure the voltage of the CAN C BUS (-) circuit at the PCM C4 har-
ness connector.

Is the voltage below 1.0 volt?

Yes

>> Go To 10

No

>> Repair the CAN C BUS (-) circuit for a short to voltage.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

10.

CAN C BUS (-) CIRCUIT SHORT TO GROUND

Turn the ignition off.

Measure the resistance between ground and the CAN C BUS (-) cir-
cuit.

Is the resistance above 100 kohms?

Yes

>> Repair the CAN C BUS (+) circuit for a short to ground.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the CAN C BUS (-) circuit for a short to ground.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 589

(P0600) NO CLUSTER BUS MESSAGE (CONTINUED)

11.

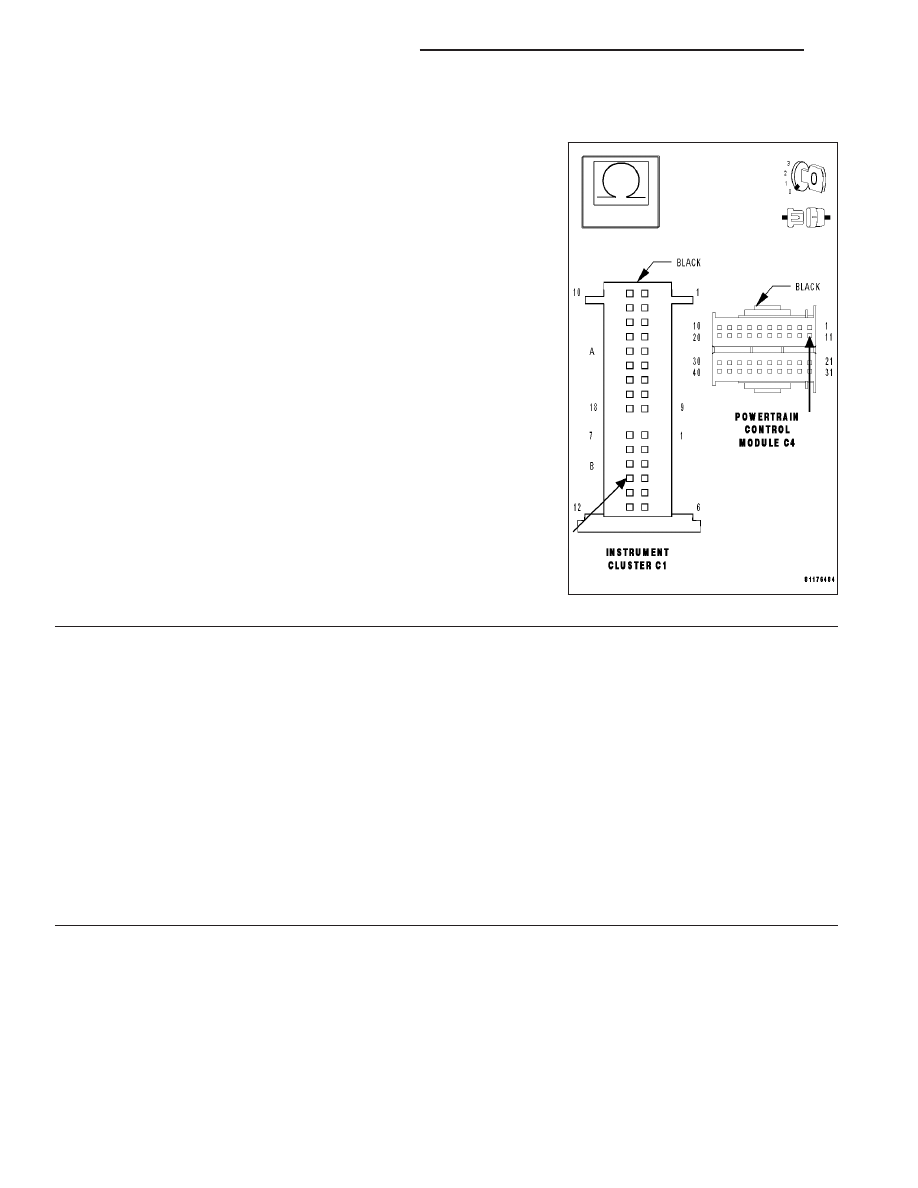

CAN C BUS (-) CIRCUIT OPEN FROM INSTRUMENT CLUSTER TO PCM

With the ignition off.

Disconnect the Instrument Cluster C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the CAN C BUS (-) circuit from the Instru-
ment Cluster C1 harness connector to the PCM C4 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the CAN C BUS (+) circuit for an open between the

PCM C4 harness and the Instrument Cluster C1 harness
connector.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the CAN C BUS (-) circuit for an open between the

PCM C4 harness and the Instrument Cluster C1 harness
connector.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

12.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and/or open circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST VER.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

9 - 590

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

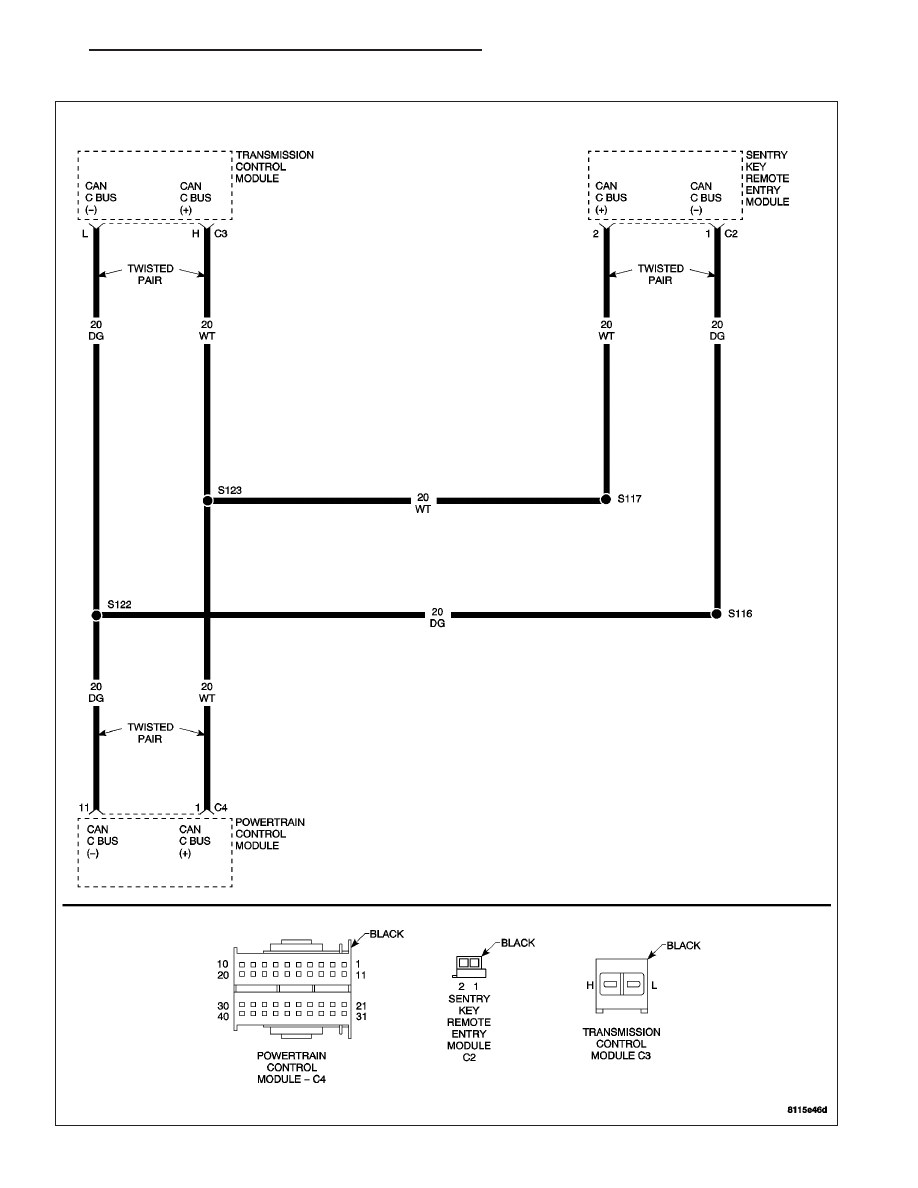

(P0602) PCM PROGRAMMED INCORRECT TRANS/NO COMM FROM TCM

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 591

(P0602) PCM PROGRAMMED INCORRECT TRANS/NO COMM FROM TCM (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: This DTC is set when a CAN ID is not received in the required time from the Transmission
Control Module (TCM).

POSSIBLE CAUSES

CAN C BUS (+)/(-) CIRCUIT OPEN

CAN C BUS (+)/(-) CIRCUIT SHORT TO GROUND

CAN C BUS (+)/(-) CIRCUIT SHORT TO VOLTAGE

TRANSMISSION CONTROL MODULE

SENTRY KEY REMOTE ENTRY MODULE

POWERTRAIN CONTROL MODULE

For a complete Electronic Control Module Circuit Diagram, (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

CHECK FOR CURRENT DTC

Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Is this DTC present?

Yes

>> For complete diagnosis of this DTC, refer to (P0600) NO

TRANSMISSION BUS MESSAGE.

No

>> Go To 2

2.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs. Using
the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

9 - 592

ENGINE - ELECTRICAL DIAGNOSTICS

ZH
