(P0521) ENGINE OIL SENSOR QUALITY PERFORMANCE (CONTINUED)

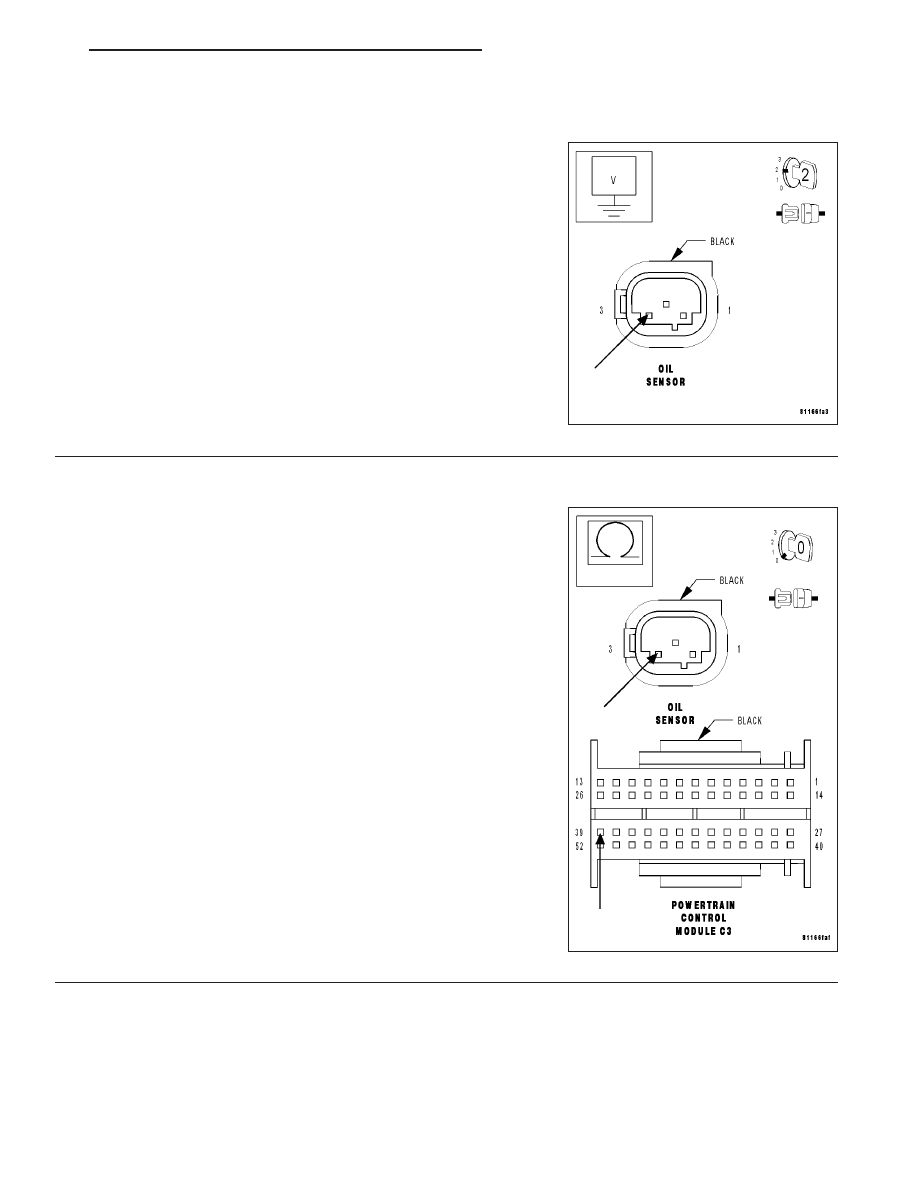

9.

5-VOLT SUPPLY SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the PCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the 5-Volt Supply circuit at the Oil Sensor har-
ness connector.

Is the voltage below 1.0 volt?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the 5-Volt Supply circuit for a short to voltage.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

10.

5-VOLT SUPPLY CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the 5-Volt Supply circuit from the Oil Sensor
harness connector to the PCM C3 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 11

No

>> Repair the 5-Volt Supply circuit for an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 537

(P0521) ENGINE OIL SENSOR QUALITY PERFORMANCE (CONTINUED)

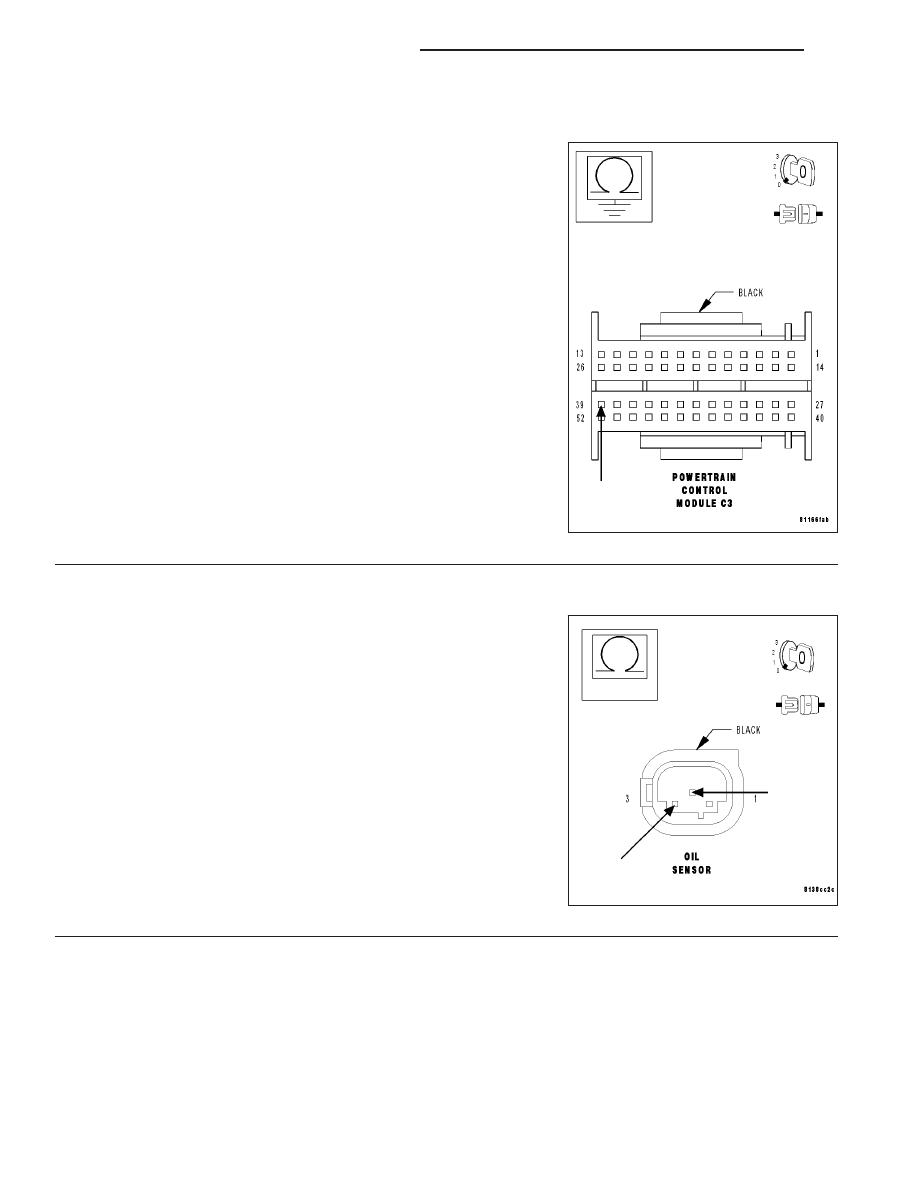

11.

5-VOLT SUPPLY CIRCUIT SHORT TO GROUND

With the ignition off.

Measure the resistance between ground and the 5-Volt Supply circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 12

No

>> Repair the 5-Volt Supply circuit for a short to ground.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

12.

5-VOLT SUPPLY CIRCUIT SHORT TO SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance between the Sensor Ground circuit and the
5-Volt Supply circuit at the Oil Sensor harness connector.

Is the resistance above 100 kohms?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the 5-Volt Supply circuit for a short to the Sensor

Ground circuit.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9 - 538

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P0521) ENGINE OIL SENSOR QUALITY PERFORMANCE (CONTINUED)

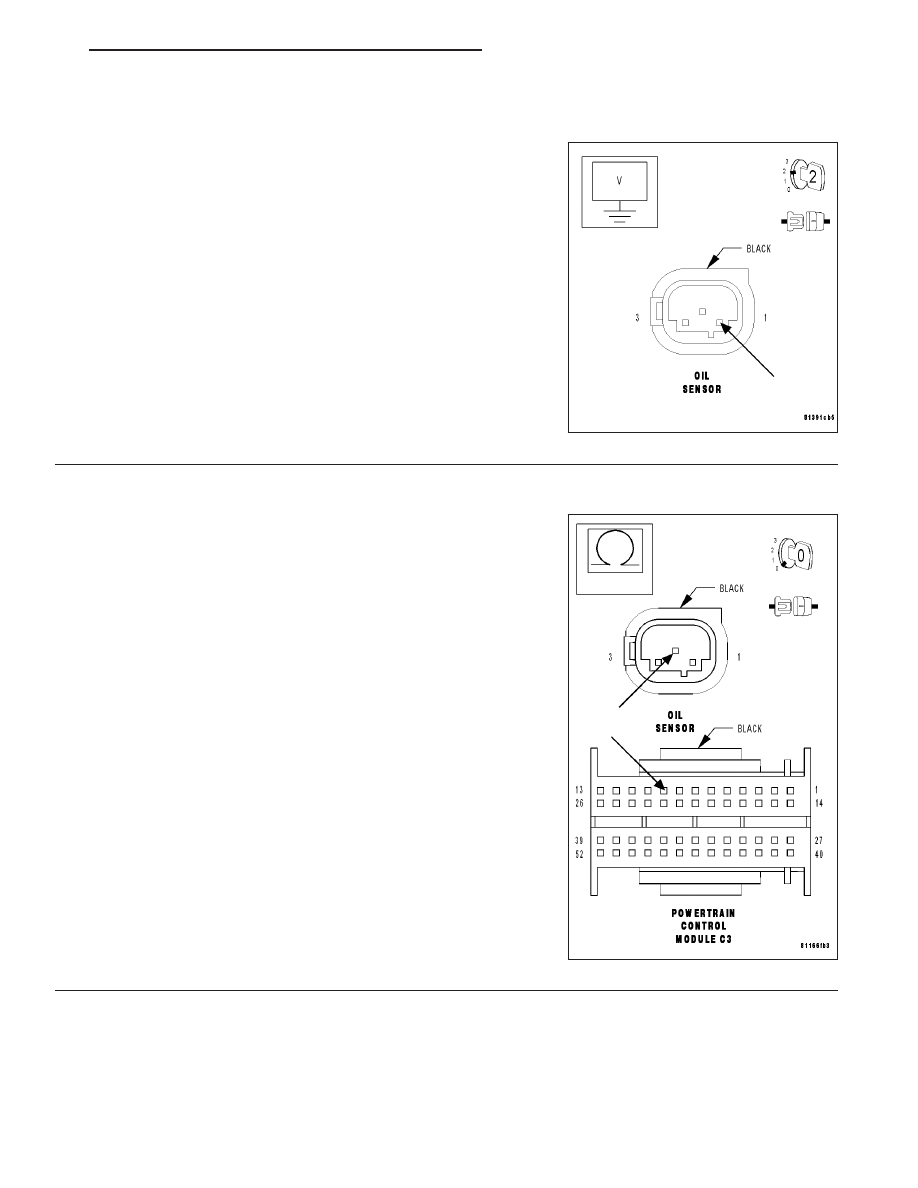

13.

MEASURE THE OIL SENSOR SIGNAL CIRCUIT VOLTAGE

Turn the ignition off.

Disconnect the Oil Sensor harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Oil Sensor Signal circuit at the Oil Sensor
harness connector.

Is the voltage 4.7 – 5.2 volts?

Yes

>> Go To 14

No

>> If the voltage is above 5.2 volts, Go To 16

If the voltage is below 4.7 volts, Go To 18

14.

SENSOR GROUND CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the Sensor Ground circuit from the Oil Sen-
sor harness connector to the PCM C3 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 15

No

>> Repair the Sensor Ground circuit for an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 539

(P0521) ENGINE OIL SENSOR QUALITY PERFORMANCE (CONTINUED)

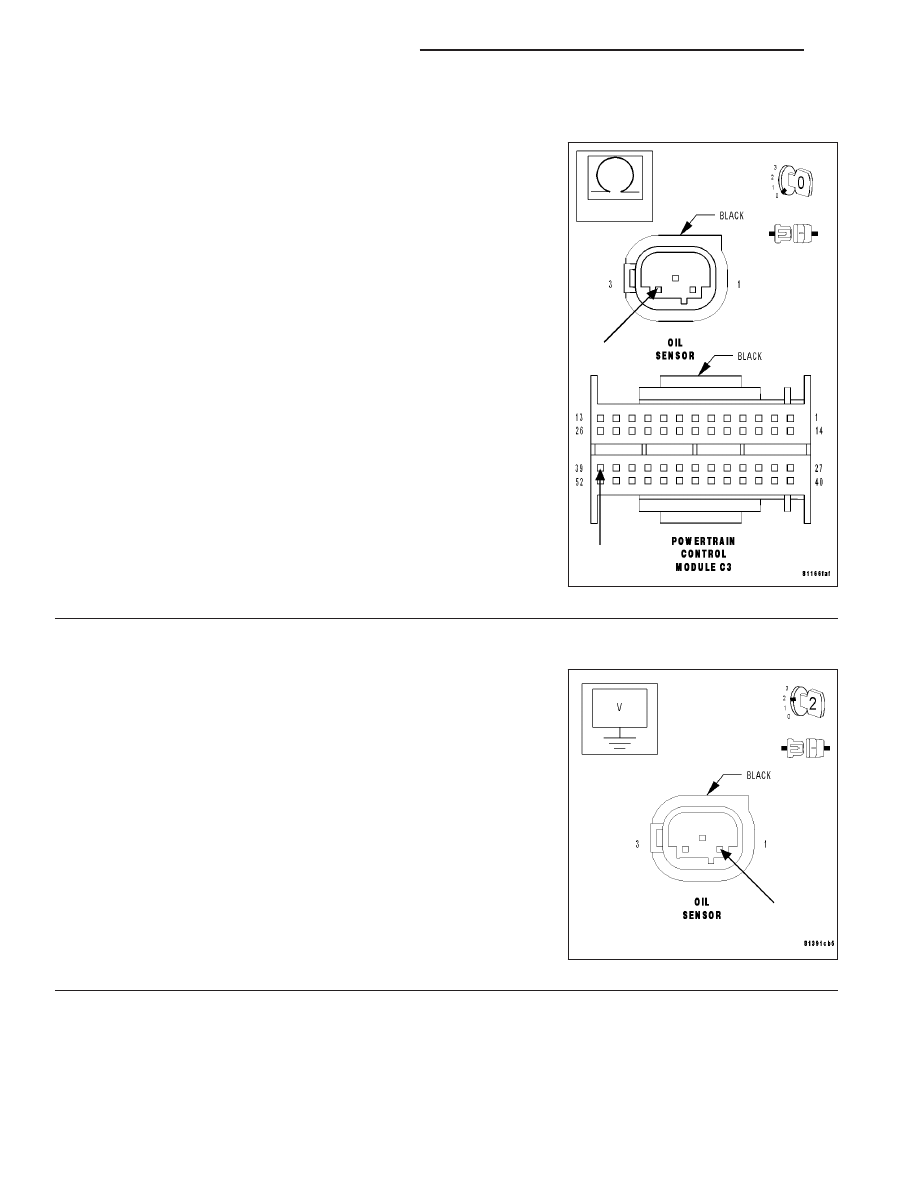

15.

5-VOLT SUPPLY CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the 5-Volt Supply circuit from the Oil Sensor
harness connector to the PCM C3 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Engine Oil Sensor.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the 5-Volt Supply circuit for an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

16.

OIL SENSOR SIGNAL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the PCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Oil Sensor Signal circuit at the Oil Sensor
harness connector.

Is the voltage below 1.0 volt?

Yes

>> Go To 17

No

>> Repair the Oil Sensor Signal circuit for a short to voltage.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9 - 540

ENGINE - ELECTRICAL DIAGNOSTICS

ZH
