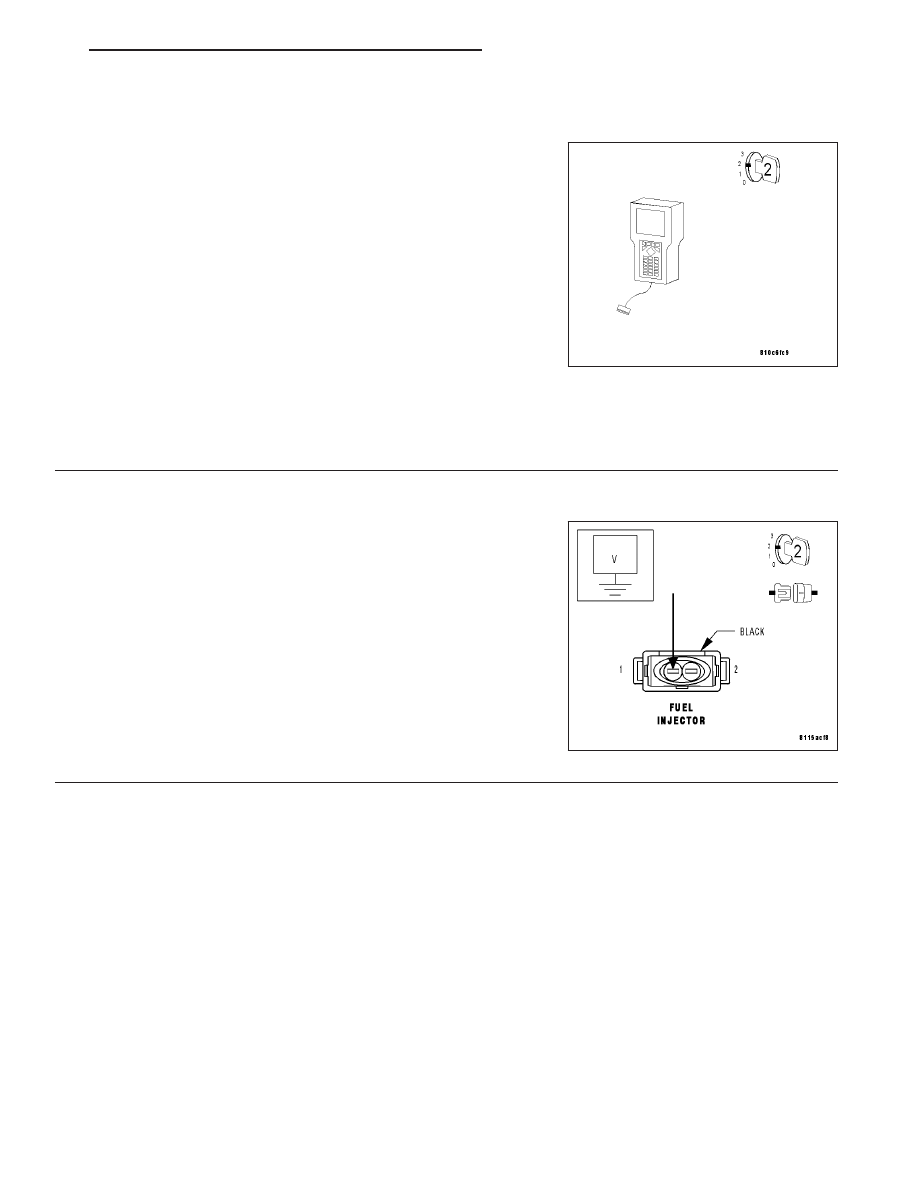

(P0201) FUEL INJECTOR #1 CIRCUIT (CONTINUED)

2.

CHECK FOR CURRENT DTC

Note: If the PCM detects and stores a DTC, the PCM also stores
the engine/vehicle operating conditions under which the DTC was
set. Some of these conditions are displayed on the DRB III

T

at the

same time the DTC is displayed.

Note: Before erasing stored DTCs, record these conditions.
Attempting to duplicate these conditions may assist when check-
ing for a DTC.
Turn the ignition on.

With the DRB III

T

, erase PCM DTCs.

Note: It maybe necessary to road test the vehicle for this DTC to
set.
With the DRB III

T

, read PCM DTCs.

Did this DTC set again?

Yes

>> Go To 3

No

>> Go To 8

3.

FUSED ENGINE CONTROL RELAY OUTPUT CIRCUIT OPEN

Turn the ignition off.

Disconnect the Fuel Injector harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fused Engine Control Relay Output circuit
at the Fuel Injector harness connector.

Is the voltage above 10 volts?

Yes

>> Go To 4

No

>> Repair the Fused Engine Control Relay Output circuit for

an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 281

(P0201) FUEL INJECTOR #1 CIRCUIT (CONTINUED)

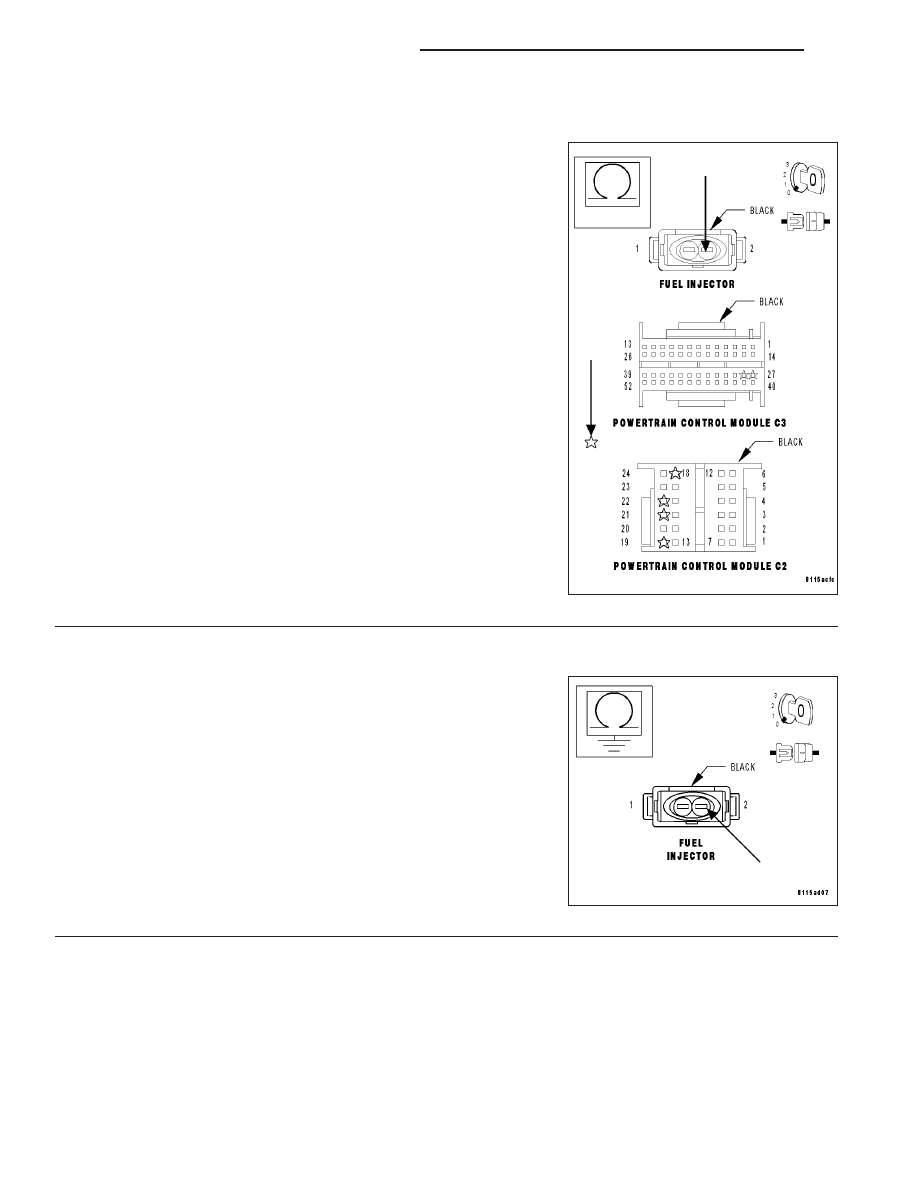

4.

INJECTOR CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM harness connectors.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the Injector Control circuit from the Fuel
Injector harness connector to the PCM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the Injector Control circuit for an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

5.

INJECTOR CONTROL CIRCUIT SHORT TO GROUND

With the ignition off.

Measure the resistance between ground and the Injector Control cir-
cuit.

Is the resistance above 100 kohms?

Yes

>> Go To 6

No

>> Repair the Injector Control circuit for a short to ground.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9 - 282

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P0201) FUEL INJECTOR #1 CIRCUIT (CONTINUED)

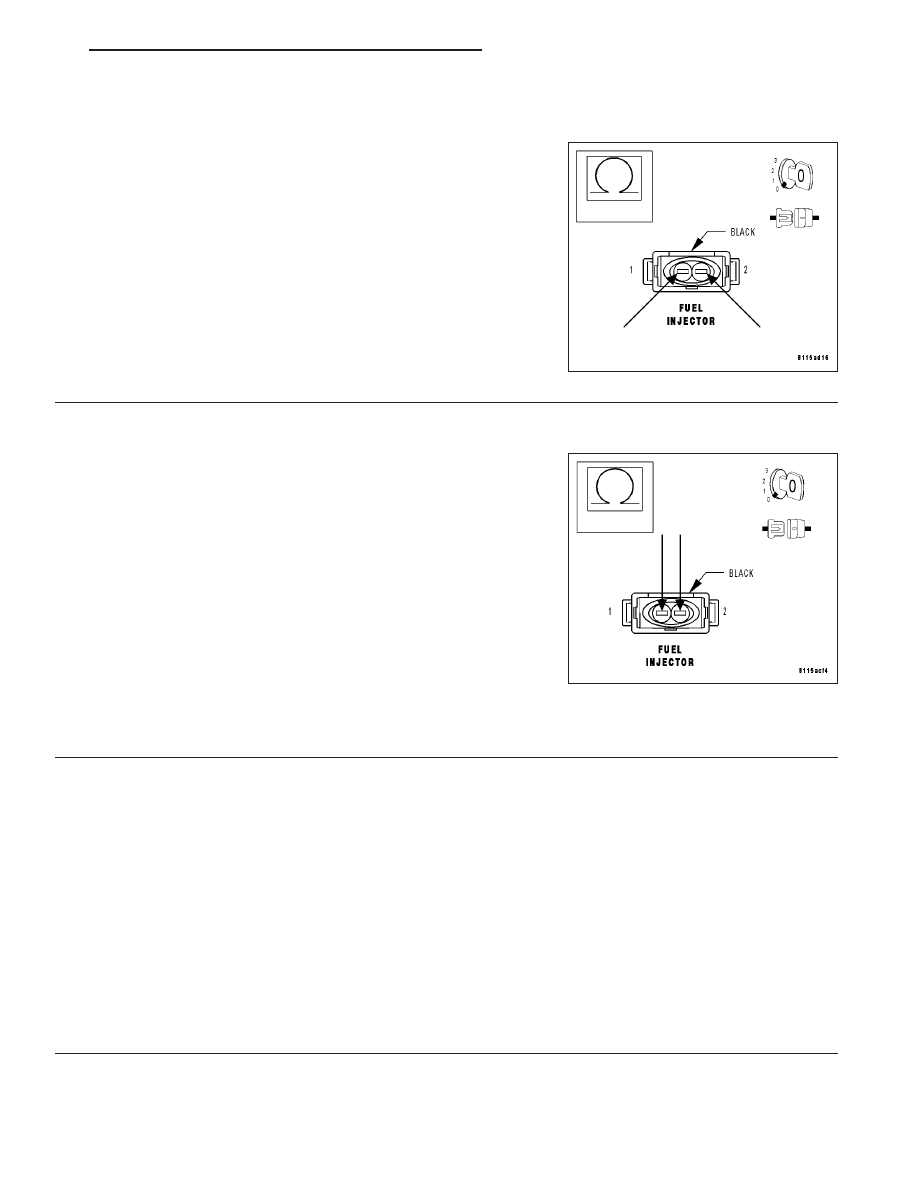

6.

FUSED ENGINE CONTROL RELAY OUTPUT CIRCUIT SHORT TO INJECTOR CONTROL CIRCUIT

With the ignition off.

Measure the resistance between the Fused Engine Control Relay Out-
put circuit and the Injector Control circuit at the Fuel Injector harness
connector.

Is the resistance above 100 kohms?

Yes

>> Go To 7

No

>> Repair the Injector Control circuit for a short to the Fused

Engine Control Relay Output circuit.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

7.

FUEL INJECTOR

Note: The fuel injectors are polarity sensitive. If a reading is not
obtained with the meter leads connected one way, reverse the
test leads and take another reading.
With the ignition off.

Measure the resistance of the Fuel Injector.

Is the resistance between 12 and 18 ohms?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Replace the Fuel Injector. (Refer to 14 - FUEL SYSTEM/

FUEL INJECTION/FUEL INJECTOR - REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

8.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs. Using
the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 283

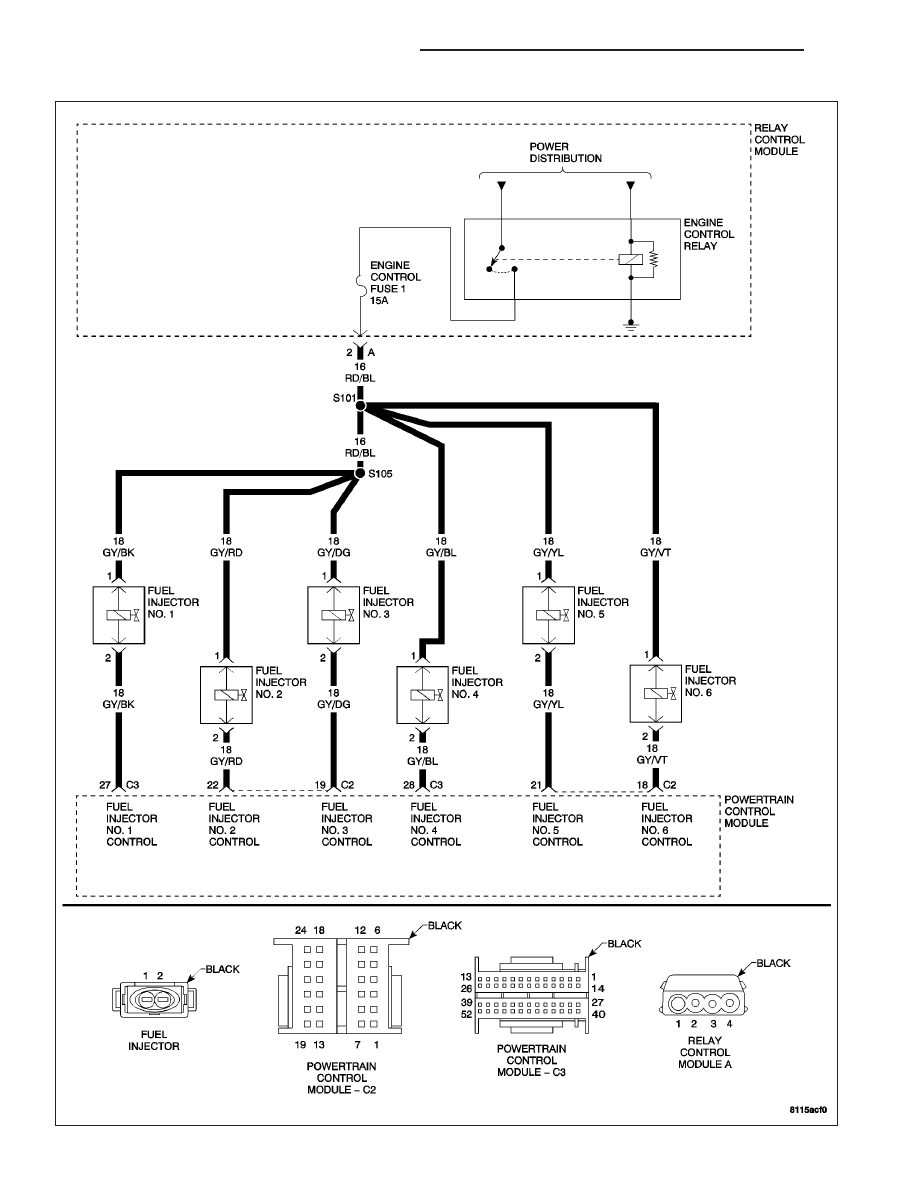

(P0202) FUEL INJECTOR #2 CIRCUIT
